INSTALLAZIONE DELLA DUAL NAND SU XBOX360 SLIM USANDO 360SQUIRT 1.0
Per procedere avremo bisogno di:
- una console Xbox 360 Slim
- un chip Squirt possibilmente con Slave Board
- i file per l' abilitazione della Dual Nand: [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]

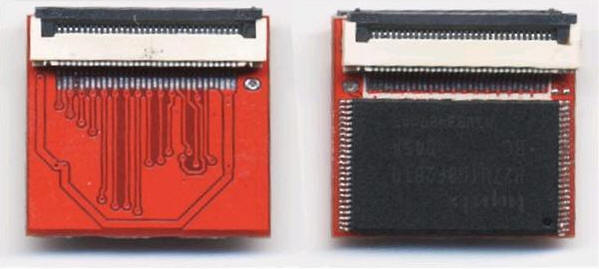

- il PROGSKEET NAND PCB - 16MBYTE - DUAL NAND X360

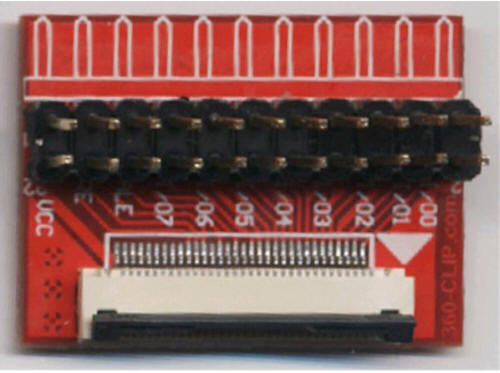

- l' Adattatore per poter collegare la Nand Secondaria alla console Utilizzando l' installazione a Filo (molto più Stabile) presente all' interno del Kit 360 Nand Clip
- il programma urjtag per poter programmare il nostro Chip: [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
-
il programma NandPro 3.0 o superiore ([URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL])
- i Driver per il riconoscimento della Slave Board: [URL="http://www.ftdichip.com/Drivers/VCP.htm"]CLICCA[/URL]
- una resistenza da 10KOhm
- stagnatore, stagno e tutto il materiale per lavorare sullo Scheda Madre della nostra console
Ho pensato questo tutorial per tutti coloro che hanno intenzione di modificare la propria console direttamente con una Dual Nand. Quindi lasciando Originale la Nand On Board della propria console.
Tutti coloro che hanno già eseguito un RGH e vogliono integrarla con questa funzione devono per prima cosa rimettere la NAND della Console ORIGINALE e poi inserire i Freeboot sulla NAND Secondaria seguendo le istruzioni indicate nella seconda parte della guida dedicata alla scrittura della NAND
Passiamo ora all' installazione del nostro Chip... Colleghiamo i vari punti come da schema sottostante (Clicca per ingrandire l' immagine).
Ricordate di Chiudere il ponticello che abilita l' 1.8V per il funzionamento del Chip e di collegare entrambe le Masse del Chip. Ricordo inoltre di chiudere il ponticello relativo al condensatore da 220pF (qualora la console non Glitchasse possiamo utilizzare i restanti 2 ponti ancora aperti da 50 e 25 pF fino ad arrivate ad un totale di 292pF):
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/NAND_SLIM.jpg"]
[/URL]
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Squirt_SLIM.jpg"]
[/URL]

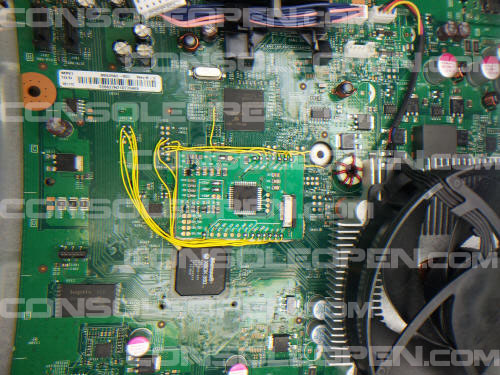

Indicativamente questo dovrebbe essere il risultato finale ad installazione conclusa:
Passiamo ora all' installazione della Dual Nand... il montaggio in se non è complesso i punti alternativi posti sotto la scheda madre della console sono comodi, l' unica parte delicata di tutta l' operazione è il Taglio della pista relativa al punto CE della NAND Originale.
Detto questo possiamo passare all' intallazione seguendo lo schema ufficiale (cliccate sull' immagine per ingrandirla):
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/DUAL_NAND_SQUIRT/Squirt_Dualnand_NOCLIP_SLIM.jpg"]
[/URL]

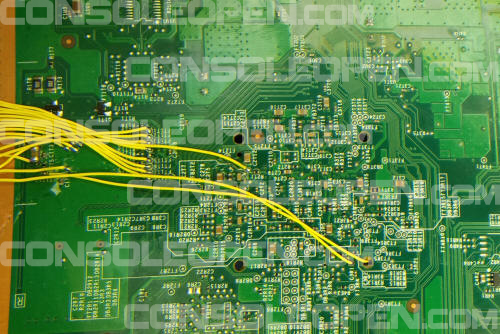

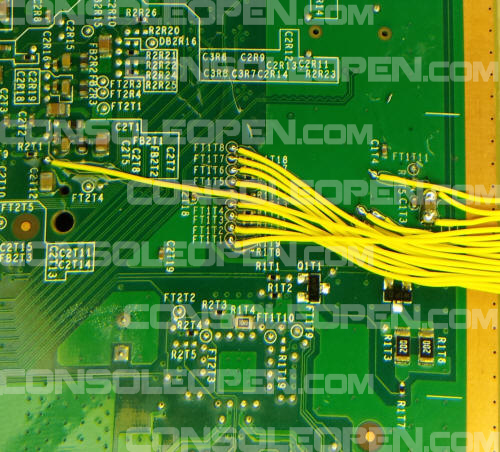

Una volta collegati i 7 punti relativi alla Nand possiamo passare all' alimentazione e alla Massa:
Successivamente passiamo alla parte più delicata... ovvero il taglio della Pista e il collegamento del CE relativo alla Nand Originale e il CE della Nand supplementare.
Prestate molta attenzione a dove li collegate, seguite attentamente lo schema. Ricordo inoltre di interporre una resistenza da 10KOhm tra il punto LPT_VCC di Squirt e il CE della NAND Secondaria:

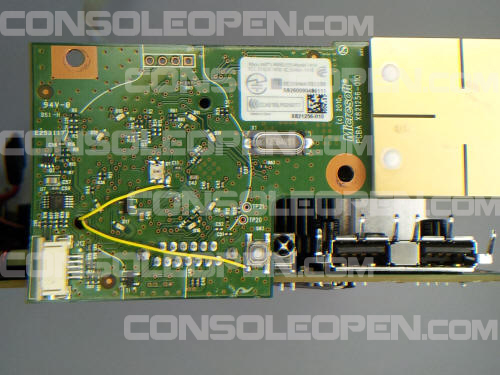

Passiamo ora al collegamento del Sync FONDAMENTALE per la selezione del tipo di avvio della console:

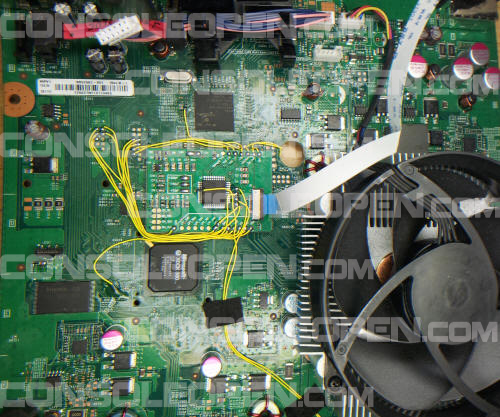

A lavoro ultimato l' installazione dovrebbe essere simile a questa (il filo in più che vedete è relativo al Led Debug che ho passato per visualizzare il Glitch della console):

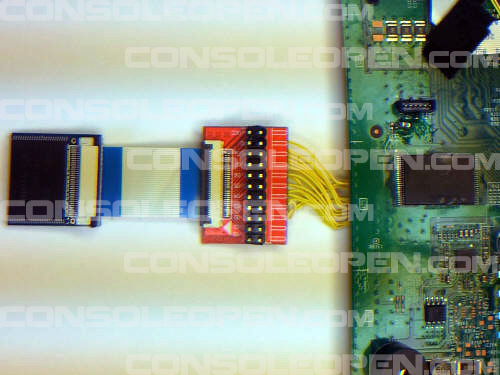

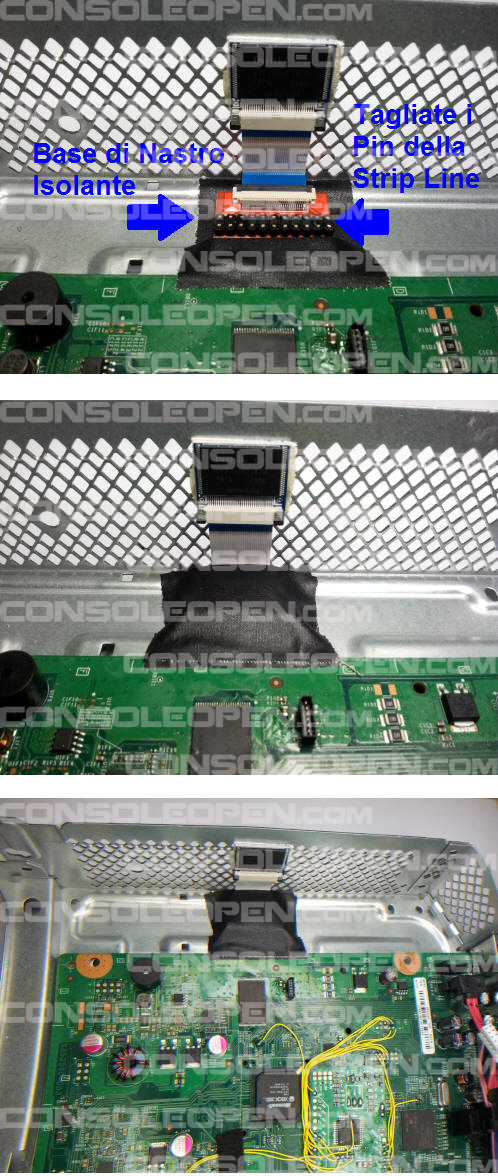

Passiamo ora al posizionamento della Board con collegata la Nand supplementare... ho optato per una soluzione diversa da quella riportata sul tutorial Ufficiale... non c'è un motivo preciso, è solo perchè preferisco lasciare meno cose possibili a contatto con la scheda Madre.
Ho quindi posizionato lateralmente il tutto accertandomi di isolare l' adattatore con del Nastro, altra modifica fatta è il taglio dei Pin della StripLine dell' adattatore, questo per avitare possibili corti con il Drive Dvd.
La Nand Supplementare l' ho fissata con del Nastro Bi-Adesivo:
Una volta finito il montaggio possiamo passare alla programmazione del Chip Squirt... Prima di iniziare ricordo che LA LETTURA E LA SCRITTURA DELLA NAND VANNO SEMPRE FATTE CON CONSOLE COLLEGATA ALL' ALIMENTATORE MA NON ACCESA.
Installiamo il programma urjtag e i driver della Slave Board

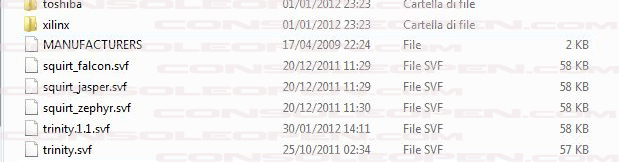

Successivamente prendiamo i file con estensione .svf contenuti nel pacchetto Bitstream e lo copiamo nella cartella di urjtag\data...
La procedura di aggiornamento è semplicissima:
- Avviamo il programma UrJTAG
- digitiamo cable ft2232 e confermiamo con INVIO
- digitiamo detect e confermiamo con INVIO
- digitiamo svf xxx.svf (dove XXX è il nome del file relativo al modello della nostra scheda madre) e confermiamo con INVIO
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere e proseguire con il montaggio del Chip... successivamente passiamo alla lettura della NAND e alla Scruittura della NAND supplementare.
Iniziamo con una rapida panoramica di come si abilita una o l'altra Nand per la Lettura\Scrittura. Partendo dal presupposto che di Default il sistema ABILITA LA NAND SECONDARIA (RGH ON) possiamo dire che:
- Per abilitare la lettura (o scrittura) della Nand Secondaria (RGH ON):
> stacchiamo e riattacchiamo momentaneamente l' alimentazione alla console
> accendete e Spegnete la console con il tasto Power
- Per abilitare la lettura (o scrittura) della Nand Primaria (RGH OFF):
> stacchiamo e riattacchiamo momentaneamente l' alimentazione alla console
> premiamo il Tasto Sync del Pannello Frontale della console (a console spenta)

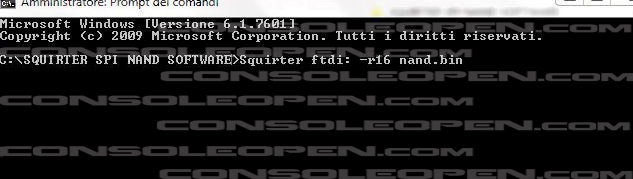

Dal prompt di DOS entriamo all' interno della cartella contenente il programma Squirter e digitiamo il seguente comando:
Squirter ftdi: -r16 nomedump.bin
Una volta completato il primo DUMP consiglio di eseguirne subito un secondo in modo da poterlo poi confrontare con quello appena eseguito.

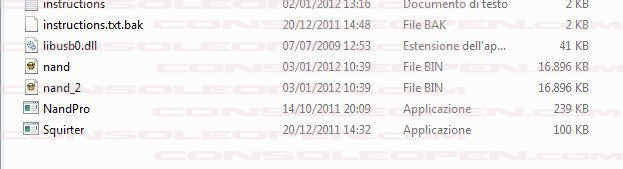

Una volta conclusi i dump li troveremo all' interno della cartella relativa al programma Squirter:
Una volta concluse le letture andremo a comparare i file utilizzando NandPro... per farlo non dobbiamo far altro che copiare i due dump dentro la cartella di NandPro e lanciare il comando:
fc /b nomedump1.bin nomedump2.bin
Una volta creato il file image_0000000.ecc andremo ad inserirlo all' interno della NAND Secondaria sempre utilizzando il programma Squirter...
Dal prompt di DOS entriamo all' interno della cartella contenente il programma digitiamo il seguente comando:

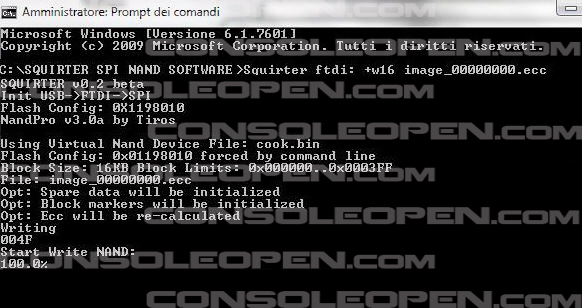

Squirter ftdi: +w16 image_00000000.ecc
Il file ha una dimensione di 50 blocchi quindi dovreste vedere 004F quando il flash sarà terminato:

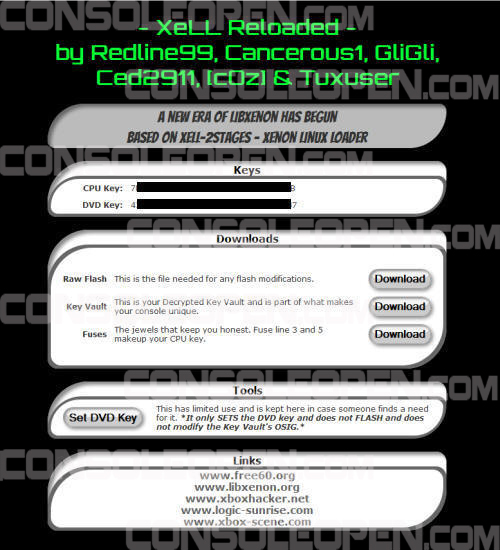

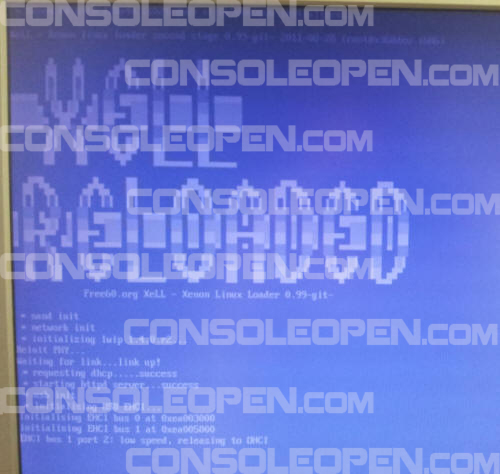

Se abbiamo seguito tutte le procedure alla lettere una volta avviata la console vedremo partire (in un tempo variabile tra pochi secondi e 2 minuti) Xell sulla nostra console...
Abbiamo finito... la Nostra Xbox 360 SLIM è equipaggiata con una mod Dual Nand. Ecco illustrato in seguito tutte le principali combinazioni di avvio previste dal sistema:
> Accensione console Dal Tasto Eject: Modalità RGH ON
> Accensione console Dal Tasto Power: Modalità RGH ON
> Accensione console Dal Pad: Modalità RGH ON
> Pressione di 2 secondi del tasto Sync e Accensione della console: Modalità RGH OFF
> Spegnimento della console e Pressione del tasto Sync: Modalità RGH OFF
> Spegnimento console in modalità RGH OFF e Riaccensione della Console: Modalità RGH ON
> Riavvio della console: riparte con l' ultima modalità selezionata
Perfetto... non ci rimane altro che installare l' ultima versione di Freeboot disponibile seguendo il tutorial che trovate a questo indirizzo: [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/"] CLICCA[/URL]
Buon divertimento...
GUIDA REALIZZATA DA Titty per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
La riproduzione anche parziale senza il consenso dell'autore è vietata
