GUIDA ALLO SMONTAGGIO DI XBOX 360 SLIM

Cominciamo da dire che per il seguente tutorial ho scelto volutamente di non usare kit di smontaggio particolari ed affini , in quanto parto dal concetto che la console è smontabile anche con un semplice cacciavite a taglio , ovvio che con un apposito kit il lavoro puo' essere semplificato.
Detto questo....partiamo
Mettiamo la nostra console come in foto

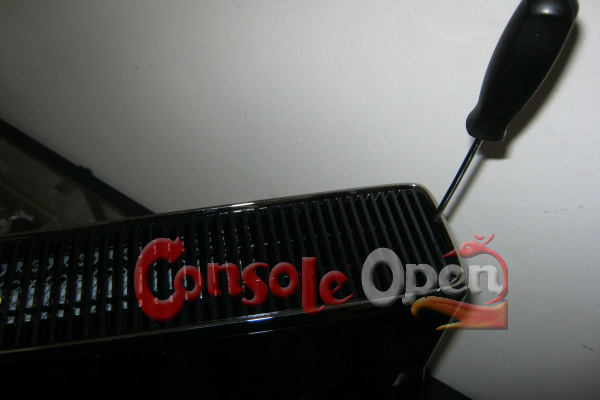

Inseriamo il nostro cacciavite a punta piatta qua :

Tra il bordo della console e la griglia in plastica nera (lato con griglia unica) e scalziamo quest'ultima sollevandola

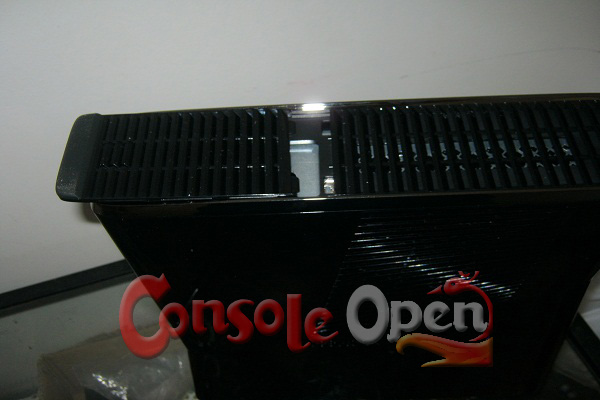

passiamo al pezzo sottostante dove dobbiamo disincastrare i perni servendoci delle fessure in figura in figura , infiliamo la punta del cacciavite a taglio ed anche qua scalziamo , il pezzo di plastica si sfilera'

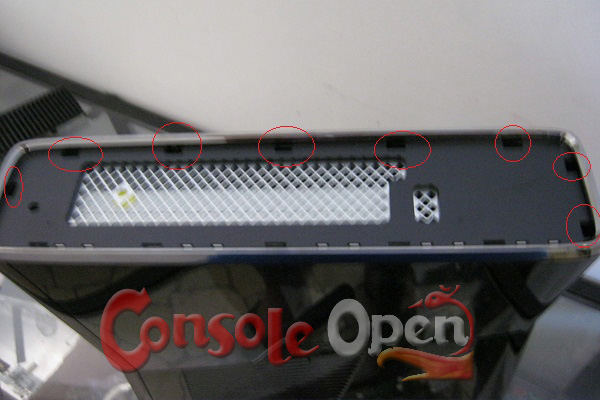

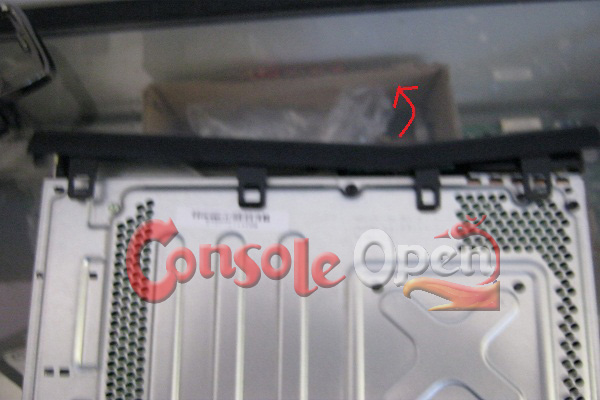

Adesso scastriamo usando la punta a taglio del cacciavite i sei perni che tengono la cornice restante all'interno del case

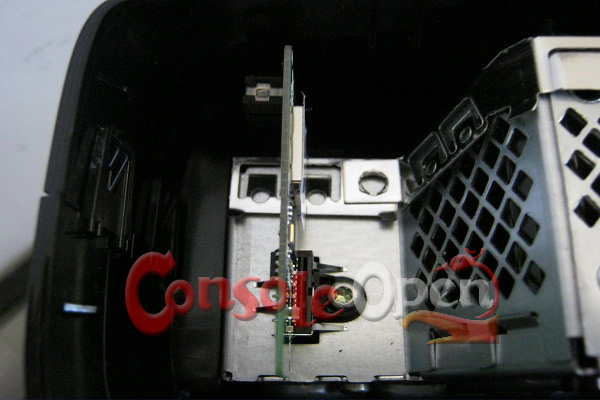

Togliamo il ricevitore wifi svitando la vite e tirandolo verso di noi

Giriamo la console adesso ed occupiamoci del lato hard disk
qua le cose sono praticamente le stesse da fare ; togliamo la griglia di plastica seguendo lo stesso principio ( un pezzo si stacca ovviamente solo premendo la linguetta verso l'interno)

Togliamo il pezzo di plastica inserendo anche qua il cacciavite a taglio nelle fessure

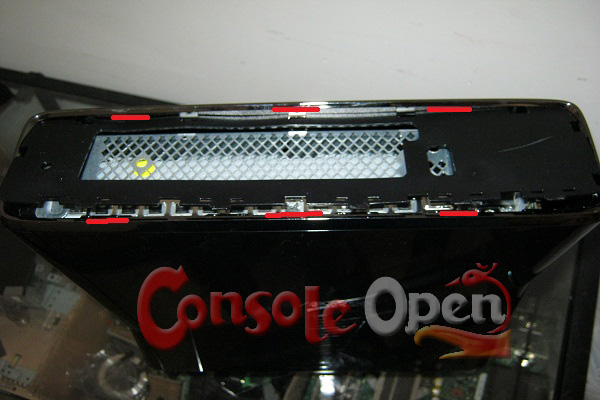

e scastriamo i perni anche qua

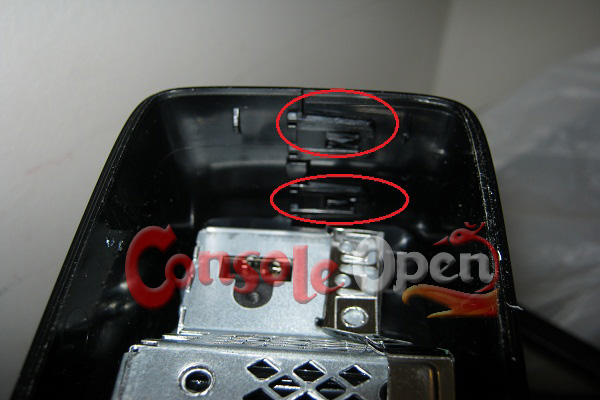

Adesso il lato posteriore della console , qua aiutandoci con il cacciavite scalziamo :

e questo che si trova dalla parte opposta :

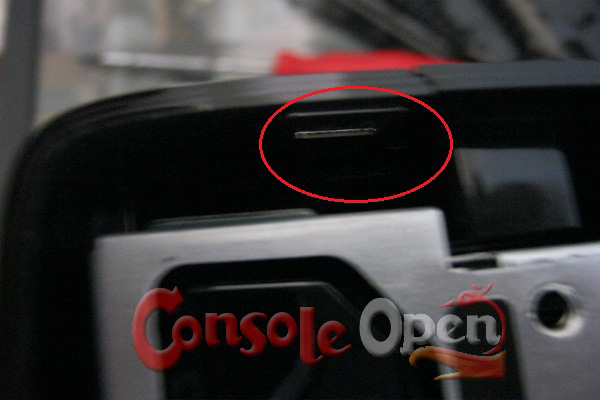

Adesso rimane solo un incastro nel lato posteriore , portiamo la punta a tagli parallela allo spacco tra le due parti di case ,all'altezza del sigillo posteriore e diamogli un colpetto secco che disincastrera' l'ultimo dentino , dividendo le due parti del case

Rimane solo il faceplate da togliere , ruotandolo stando attenti alla flat che rimane attaccata

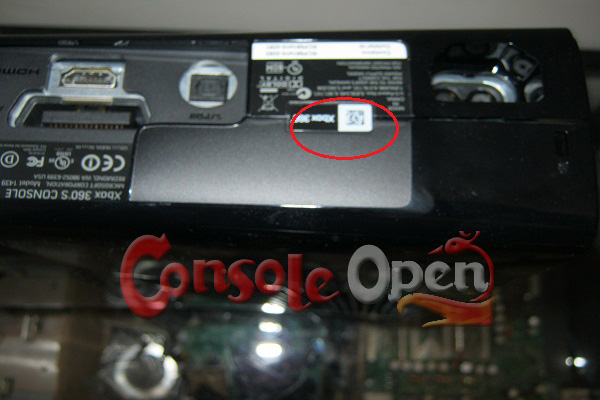

Abbiamo finito , svitiamo le viti nere (una è sotto l'adesivo bianco)
