Tutorial: Installazione porta kinect su xbox 360 fat

[The Pusher]

Partiamo con il ringraziare e fare un applauso per il lavoro svolto e l'impegno profuso all'utente "grpuffo"; il lavoro è interamente suo.

Dopo questa intro mettiamoci al lavoro:

Per prima cosa dovete acquistare un cavo prolunga kinect (consiglio quello della ATOMIC) o in alternativa potete acquistare questo:

[URL="http://www.dedoshop.com/Product/c23ecc836c/XBOX-360-KInect-power-supply---alimentatore-per-kinect-.aspx"]XBOX 360 KInect power supply - alimentatore per kinect - vendita xbox360 slim modificata Lt+ online wii modifica ps3 modificata xbox 360 accessori ricambi
[/URL]

Smontiamo la nostra xbox 360 ( [URL="http://www.consoleopen.com/forum/tutorial-modchip-e-hardware-xbox-360-xbox360-slim/375-tutorial-guida-allo-smontaggio-dell-xbox-360-phat.html?highlight=smontaggio+xbox"][tutorial]guida allo smontaggio dell' xbox 360 phat [/URL])e armiamoci di :

Taglierino
Saldatore
Stagno
Colla a caldo
nastro isolante
Un tester per misurare la tensione
e tanta pazienza

Per prima cosa tagliamo il nostro cavo prolunga kinect , a noi interessa il connettore Femmina , lasciando 15 cm di cavo che andremo a sguainare , ora dovremmo avere 5 cavi singoli!

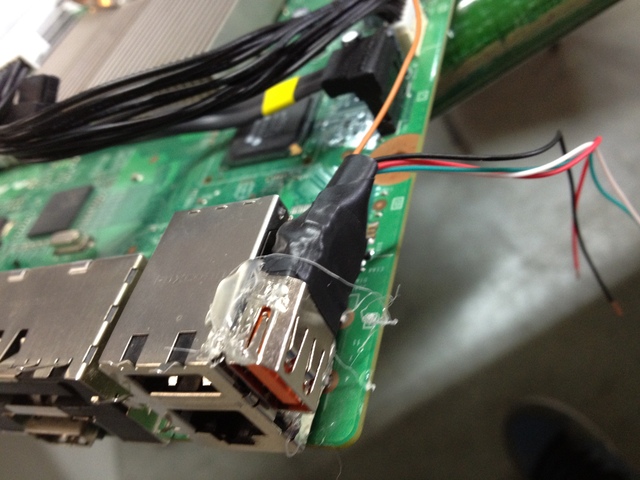

Copriamo con del nastro isolante i collegamenti in vista del connettore e con della colla a caldo fissiamolo affianco alla prese USB/LAN della scheda madre "esempio in foto" o in alternativa saldiamoli tra loro con dello stagno:

A questo punto dobiamo saldare i cavi direttamente sulla scheda madre della nostra XBOX 360 FAT:

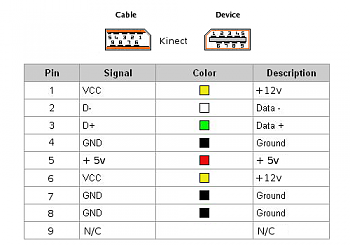

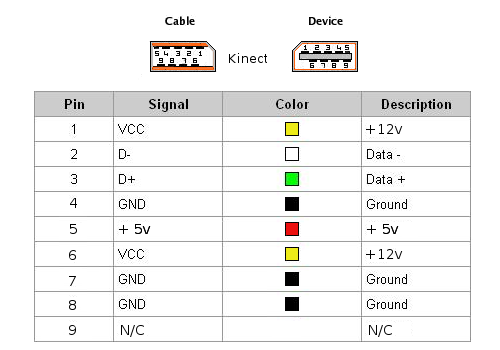

il Pinout del Connettore è questo:

i colleggamenti che interessano principalmente a noi sono :

Bianco/rosso/verde/nero che vanno al connettore USB

Giallo (o arancio)/ Nero che vanno collegati con l'ingresso dell'alimentatore XBOX 360 che sono presenti sulla scheda madre.

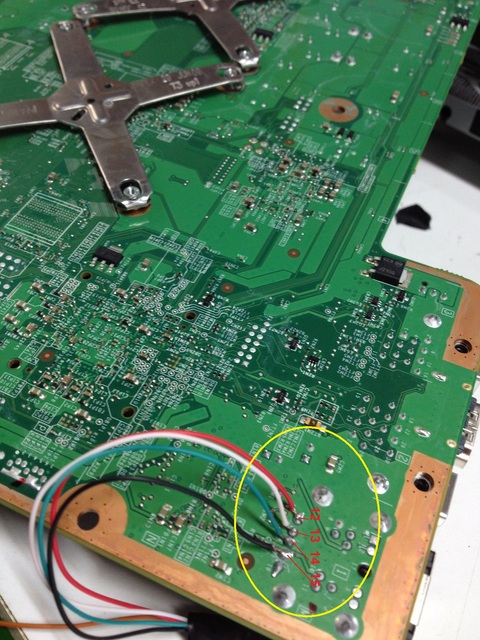

Collegamento USB:

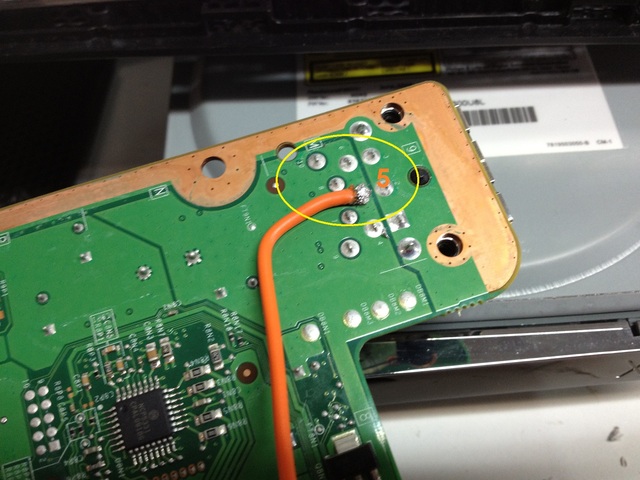

Collegamento 12V:

Nel mio caso il cavo prolunga kinect aveva solamente 5 fili 5v+;d+;d-; Massa ;12v nel caso in cui il vostro cavo abbia un'altro filo per la massa potete collegarne uno ai pin del connettore USB e piu' precisamente sul Pin "15" e l'altro su uno dei tanti punti di massa della vostra scheda madre.
Un volta collegati alla scheda madre assicuratevi che i fili siano saldati bene provandoli a tirare se tutto va bene mettere un po di colla a caldo sopra i collegamenti in modo tale da garantire ulteriormente l'isolamento.


A questo punto abbiamo finito il lavoro Duro e ci toccherà modificare il CASE:

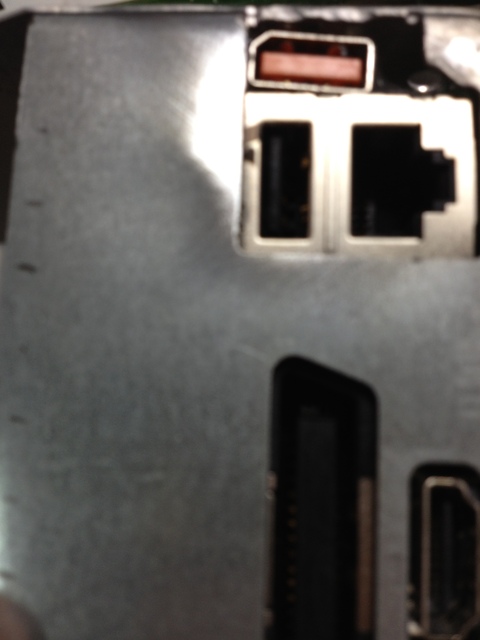

Con il Dremel o con una punta a ferro ed una lima dovete creare l'apertura sul Case di Alluminio , in questo modo

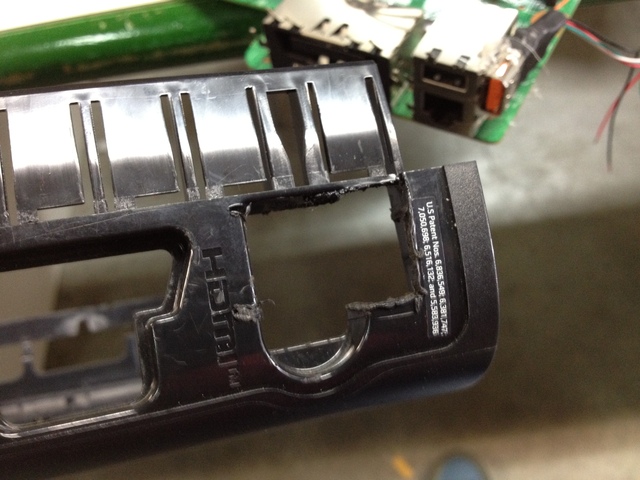

e adesso andiamo a scaldare con una fiamma il nostro taglierino per incidere la plastica della cover della xbox 360 ritagliando uno spazio per la porta del connettore kinect:

Esteticamente potete fare di meglio , io sono andato un po per tentativi e i risultati si vedono

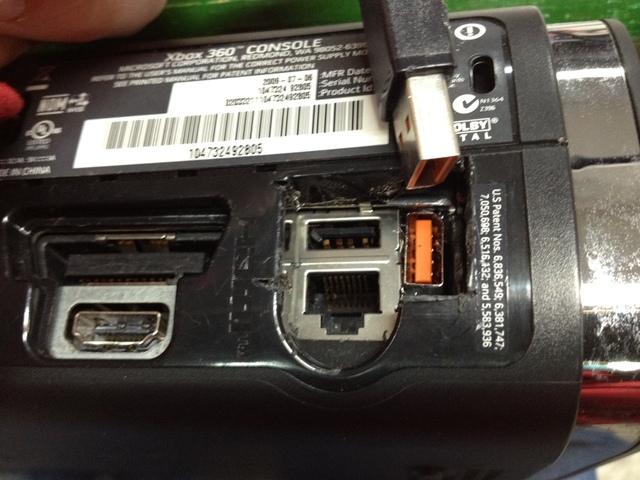

fatto questo cominciamo a rimontare la nostra console ottenendo questo risultato:

Come potete notare ho eliminato dal connettore maschio del sensore Kinect il bordino di blocco altrimenti non riuscivo a farlo entrare, ma sono sicuro che potete fare di meglio.

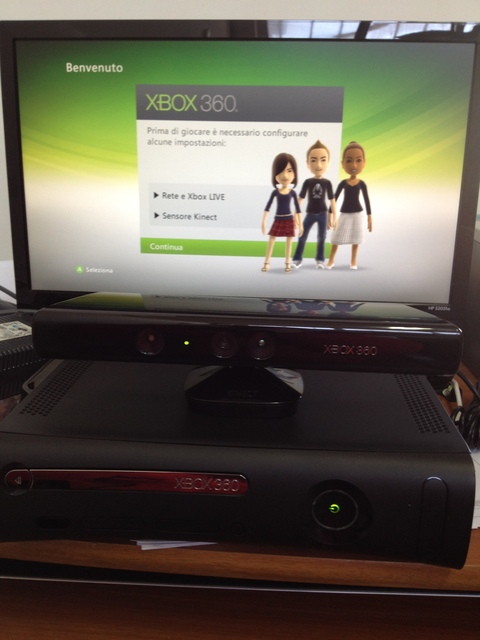

...adesso manca solo la WIFI e non dobbiamo invidiare piu' nulla alla xbox 360 Slim:

N.B. Durante l'utilizzo del Kinect la porta USB sarà inutilizzabile e non provate ad utilizzare altre porte USB presenti sulla xbox 360 poichè il kinect funziona solo ed esclusivamente sulla porta posteriore!
