Guida / analisi tecnica sui vari sistemi di raffreddamento xbox 360 phat

[Raiden]

Questa guida nasce con l'idea di non essere l'ennesimo grido al miracolo, fin troppi sistemi sono stati proposti per salvare le vecchie xbox 360 dai 3 led rossi abbassandone le temperature ma non è mai stato ben analizzato il reale impatto (temperature reali alla mano) che le varie soluzioni apportano concretamente. Con le xbox 360 jtaggabili è ora possibile verificare le temperature stesse dei vari integrati (GPU, CPU, RAM, MB) e non le temperature dei dissipatori che possono ingannare in base al modo o al punto in cui viene rilevato il dato. L'analisi qui presentata è stata eseguita su revisione Jasper, sicuramente la più performante, ciò non cambia il fatto che si potranno apprezzare le differenze di temperatura tra una soluzione e l'altra. L'analisi si concentra sul trovare la migliore soluzione sulla temperatura della GPU, la CPU può anche essere trascurata in quanto i 3 led rossi e l' E74 derivano al 99% dal surriscaldamento (e conseguente rottura delle stagnature) della GPU stessa.

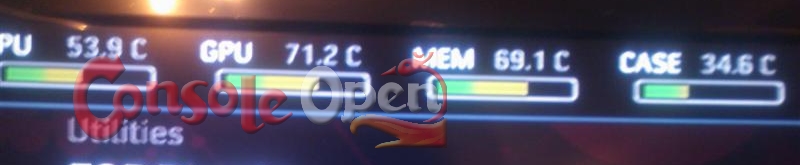

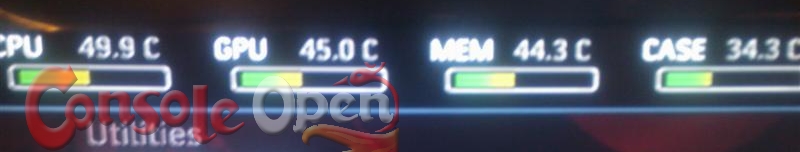

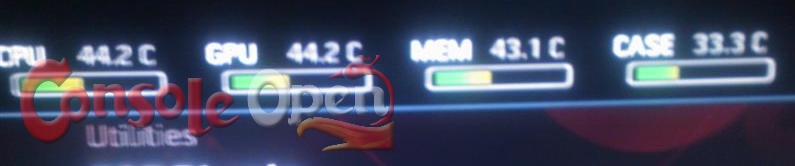

Le temperature rilevate si riferiscono allo stato di IDLE su Freestyle dash dopo 5 minuti dall'accensione a partire da una temperatura ambientale di 25 gradi (in pratica quando la temperatura si è stabilizzata e non continua a salire). Tutte le soluzioni adottano lo stesso tipo di pasta termoconduttiva e le stesse xclamp per non falsare i rilevamenti. La scheda madre utilizzata è sempre la stessa.

Le xclamp sono state lasciate originali perchè come potrete vedere dall'analisi a fondo pagina la differenza con l'xclamp fix è nulla.

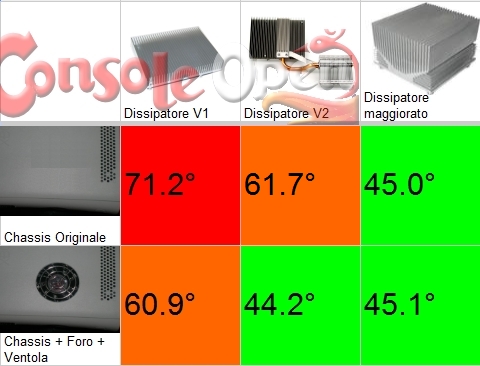

Il risultato finale:

Si evince facilmente che, rispetto alla situazione originale disastrosa:
1) Su qualunque xbox phat si hanno ottimi risultati forando il chassis e piazzando una ventola strategicamente, sia con dissipatore GPU V1 che V2
2) Chi ha il jtag hack può gustarsi una bassissima rumorosità e ottimi risultati di raffreddamento con un dissipatore maggiorato, nessuna ventola aggiuntiva ed eliminazione del lettore DVD

A seguire qualche foto con relativa introduzione per una migliore comprensione della tabella sopra riportata.

Partiamo ovviamente dalle soluzioni originali della microsoft per avere una base di confronto...

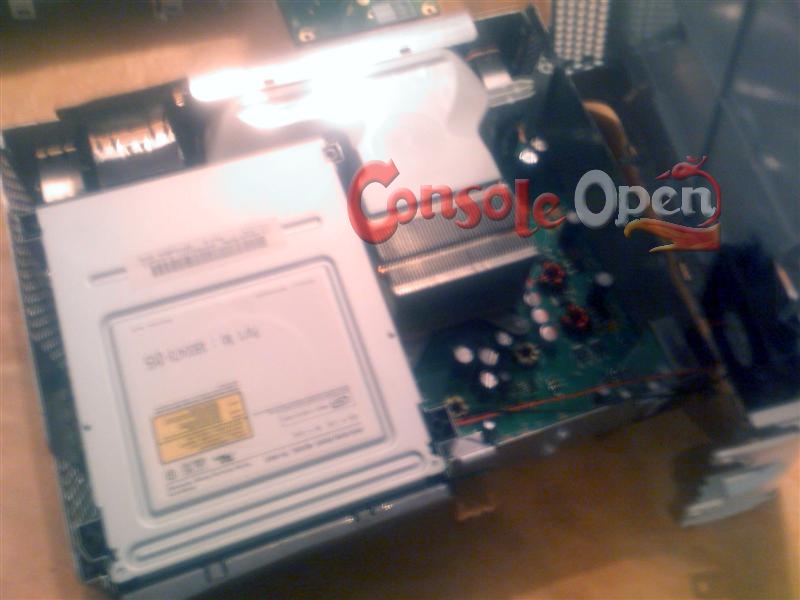

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu1.jpg"]dissipatore originale prima versione[/URL], xclamp originali, lettore montato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/12.jpg"]parte superiore del chassis a coprire[/URL].

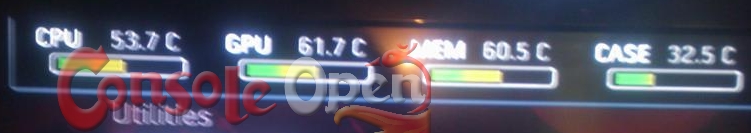

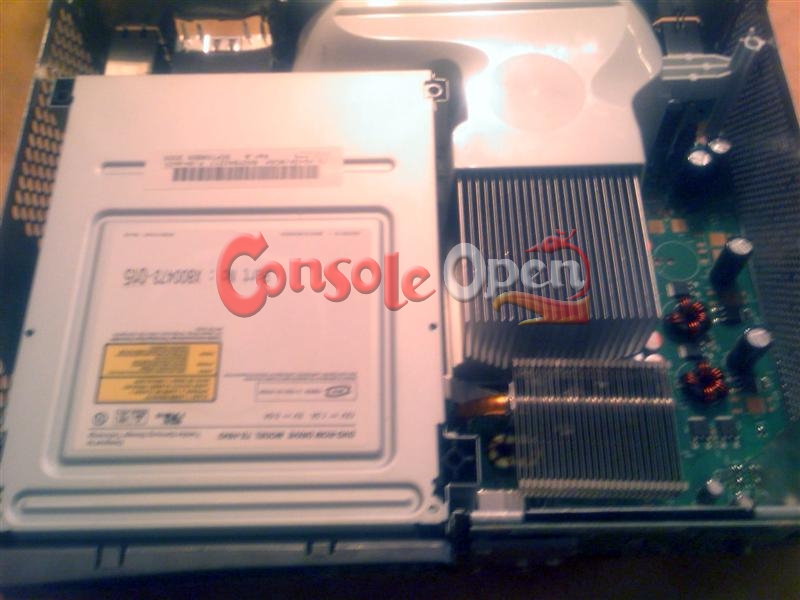

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu2.jpg"]dissipatore originale seconda versione[/URL], xclamp originali, lettore montato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/12.jpg"]parte superiore del chassis a coprire[/URL].

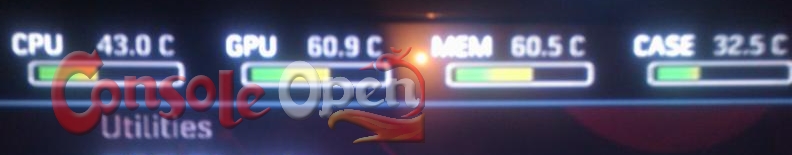

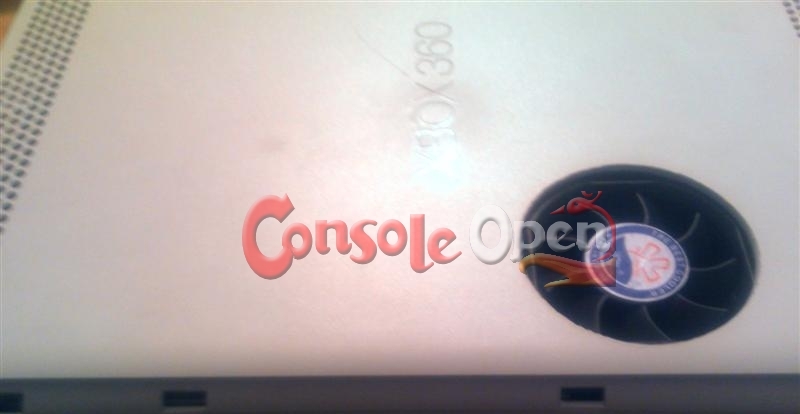

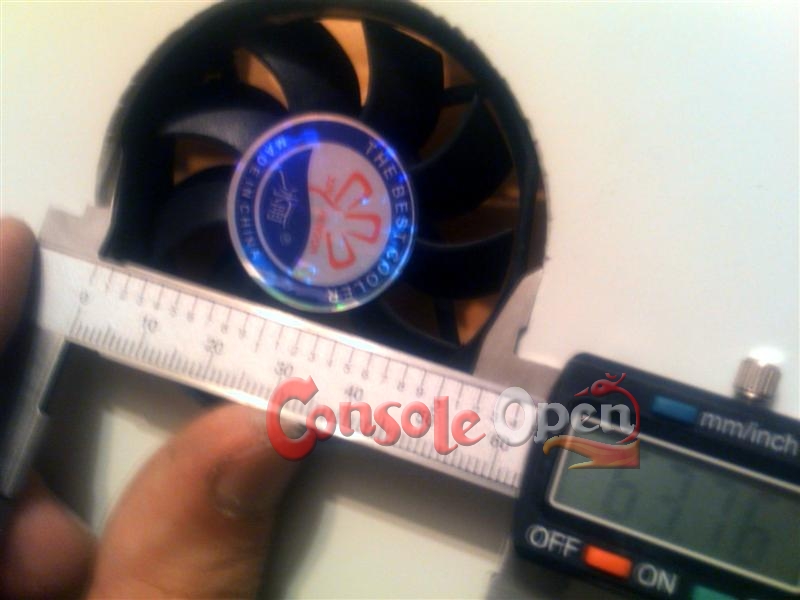

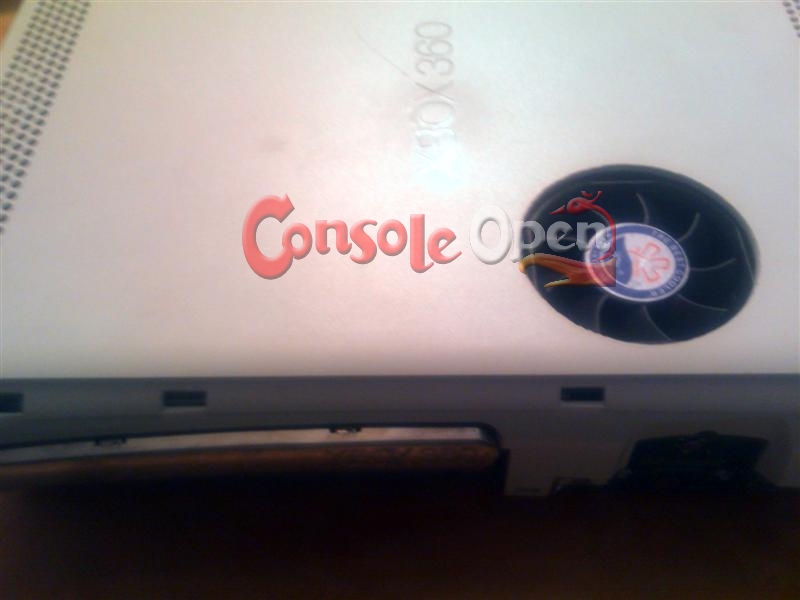

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu1.jpg"]dissipatore originale prima versione[/URL], xclamp originali, lettore montato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/6.jpg"]parte superiore del chassis a coprire[/URL] con ventola 6x6 cm alimentata a 12 volt e relativo foro.

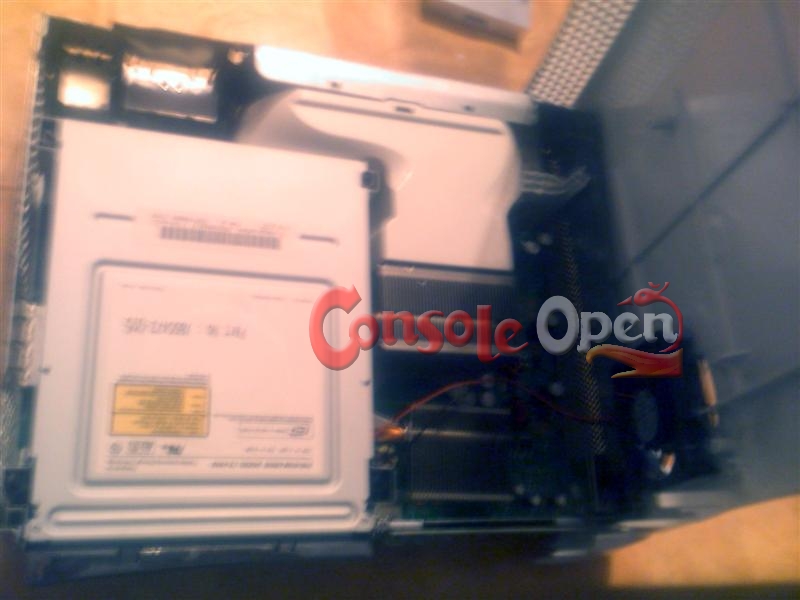

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu2.jpg"]dissipatore originale seconda versione[/URL], xclamp originali, lettore montato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/6.jpg"]parte superiore del chassis a coprire[/URL] con ventola 6x6 cm alimentata a 12 volt e relativo foro.

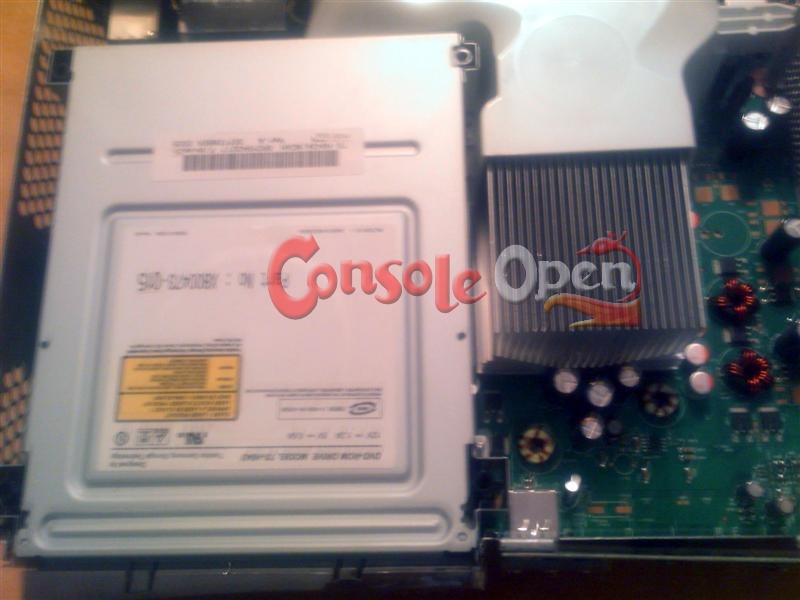

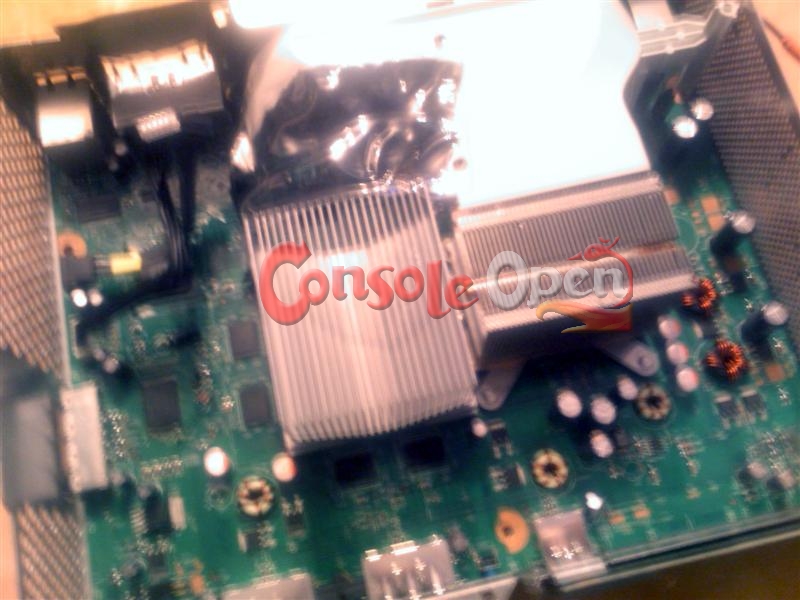

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu3.jpg"]dissipatore da CPU falcon/jasper[/URL], xclamp originali, lettore smontato, convogliatore dell'aria modificato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/12.jpg"]parte superiore del chassis a coprire[/URL].

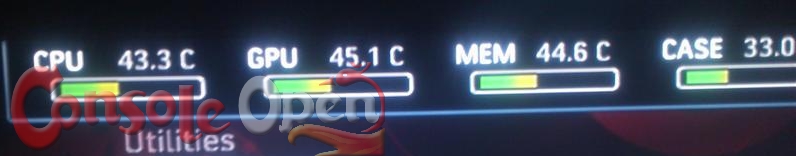

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu3.jpg"]dissipatore da CPU falcon/jasper[/URL], xclamp originali, lettore smontato, convogliatore dell'aria modificato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/6.jpg"]parte superiore del chassis a coprire[/URL] con ventola 6x6 cm alimentata a 12 volt e relativo foro.






XCLAMP VS XCLAMP FIX

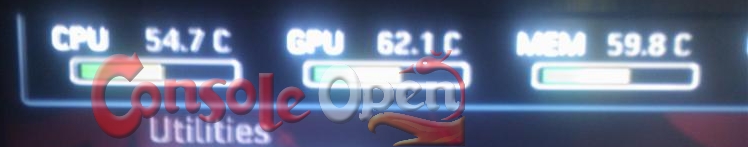

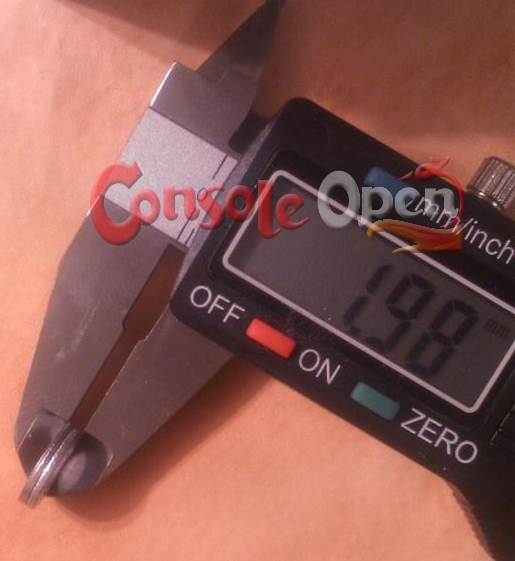

Sulla GPU [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/gpu2.jpg"]dissipatore originale seconda versione[/URL], xclamp fix con spessore 1.98mm , lettore montato e [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/analisi_temperature/12.jpg"]parte superiore del chassis a coprire[/URL].



Differenza tra xclamp fix e xclamp originali = 0.4° C
