DOWNGRADE DELLE PS3 CON E3Flasher

Dopo gli ultimi avvenimenti , sulla scena Ps3 ed il rilascio di custom Firmware ho pensato di fare un tutorial sul downgrade utilizzando l' E3 Flasher.

Questo tutorial è indirizzato a tutti i possessori di Ps3 SLIM e Ps3 Fat 80GB o superiori.

Per prima cosa verifichiamo che la nostra console possa essere Downgradata... Iniziamo con lo stabilire se la nostra Ps3 ha la nand o la nor : tutte le slim hanno la nor (anche la fat da 80gb) mentre le altre fat hanno 2 nand.Ecco la lista precisa in base al modello della ps3:

PS3 Fat (NAND):
CECHA = 256MB
CECHB = 256MB
CECHC = 256MB
CECHE = 256MB
CECHG = 256MB

PS3 Fat (NOR):
CECHH = 16MB
CECHJ = 16MB
CECHK = 16MB
CECHL = 16MB
CECHM = 16MB
CECHP = 16MB
CECHQ = 16MB

PS3 Slim (NOR):
CECH-20..A = 16MB
CECH-20..B = 16MB
CECH-21..A = 16MB
CECH-21..B = 16MB
CECH-250.A = 16MB
CECH-250.B = 16MB
CECH-251.A = 16MB
CECH-251.B = 16MB

Per sapere se la vostra Ps3 è tra Downgradabile consultate la seguente tabella (oppure questo link: [URL="http://www.ps3devwiki.com/index.php?title=SKU_Models"]CLICCA[/URL]):

SALVIAMO I SALVATAGGI E IL NOSTRO PROFILO PERCHE' LA PROCEDURA CHE ANDREMO A ESEGUIRE FORMATTERA' L' HDD DELLA CONSOLE CANCELLANDO TUTTI I VOSTRI DATI E PROGRESSI DI GIOCO.

Una volta stabilito se la nostra console è o no downgradabile (E SALVATI I NOSTRI DATI) procediamo con il lavoro vero e proprio...

Vi consiglio di avviare la riproduzione di un Film BluRay recente prima di iniziare questa procedura: in questo modo risulterà più facile il ripristino dei file DRL alla fine del downgrade.

Per procedere avremo bisogno di:

- un E3 Flasher

- un Box Esata (non strettamente necessario in quanto è possibile effettuare il downgrade e montare l'hdd dopo aver tolto l'e3)
- una Micro Sd da almeno 1GB
- una penna USB da almeno 512MB formatta in FAT32
- il CFW Rogero 4.30 v2.05 (o superiore) o in generare un CFW con abilitato il NOCheck
- il Firmware per poter usare l' E3 Flasher ([URL="https://hotfile.com/dl/155177998/60028e9/PER_PIU_Ps3.rar.html"]CLICCA[/URL]) su più console (spiegato in seguito)
- il programma HxD o un qualsiasi Hex Editor
- il programma e3 nor dump checker: [URL="http://www.e3-tech.net/download.html"]CLICCA[/URL]
Se invece della Clip userete il Linker vi occorre inoltre:
-Cavo AWG24 (consiglio di usare fili di 30cm)
-Stagno
-Flussante No-Clean
Nel tutorial verranno menzionati gli Switch di settaggio dell' E3Flasher... mi riferisco a quelli riportati nella foto qui sotto:

Forse molti di voi non lo sanno ma il Firmware ufficiale del Team E3 permette l' utilizzo del Flasher SOLO su una Console. Per evitare questo noi utilizzeremo un Fw Modificato che permette il riutilizzo di E3 Flasher.

Iniziamo con i preparativi...

Colleghiamo l' Hard Disk della nostra Ps3 al Box eSata che a sua volta andrà collegato al nostro E3 Flasher.

Adesso possiamo procedere al collegamento del flasher con la console attraverso l'E3 Clip o l'E3 Linker:

Clip:

E3 Linker:

Per utilizzare il linker seguite questo pinout e gli schemi della vostra motherboard (per comodità ho tradotto alcuni punti con i loro nomi generici)

Per alimentare la nor dovrete collegare sia il punto Vcc-2 che Vcc_1 al punto di alimentazione della consolle, altrimenti i led del Flasher non si illumineranno e non potrete continuare.

L'installazione del linker risulterà simile a questa

Colleghiamo il linker alla base dell' E3 Flasher e fissiamolo nell'alloggiamento dell'hard disk:

Consiglio di fissare il tutto con del nastro isolante

Passiamo ora alla programmazione dell' E3Flasher (ricordo che siamo ancora a console spenta e NON ALIMENTATA)... mettiamo il file di aggiornamento (SOLO SE é LA PRIMA VOLTA CHE LO UTILIZZATE) dell' E3 Flasher dentro la Micro Sd, verifichiamo che il cavo eSata del nostro box Hdd sia collegato al Flasher e posizioniamo gli Switch come in figura sotto:

Accendiamo la console e clicchiamo start sull' E3 Flasher... aspettate fino a quando la console non si spegnerà da sola (qualche minuto)... a spegnimento avvenuto il nostro Flasher è programmato.

Procediamo ora con la creazione del nostro Dump:

- Togliamo il file di aggiornamento dalla Micro Sd (se presente) e lasciamola vuota
- posizioniamo gli Switch come in figura sotto

- verifichiamo che il cavo eSata del nostro box Hdd sia collegato al Flasher
- Premete start sul E3 Flasher... Si accenderanno tutti i led blu (Fissi), successivamente di spegneranno e inizieranno ad accendersi uno per volta fino a lampeggiare tutti. A questo punto il DUMP è finito. Se ciò non accedesse controllate il posizionamento della CLIP

Appena finita la procedura di Dump della NOR, ripetete l' operazione per avere un secondo Dump della NOR.

Finito il secondo Dump prendiamo la Micro Sd, la inseriamo nel suo adattatore e verifichiamo passiamo alla verifica dei Dump appena estratti.

Il Tool e3 nor dump checker ci sarà utile per stabilire se il backup Nor appena creato non presenta errori di lettura (i controlli veri e propri verranno fatti in seguito). Se Dump Check NON riconoscerà l' immagine appena Creata NON HA SENSO CONTINUARE A LEGGERE. RITORNATE SUI VOSTRI PASSI E RIESEGUITE NUOVI DUMP.

Apriamo e3 nor dump checker e carichiamo tutti i Dump appena creati:

Una volta stabilito che non vi sono errori passiamo al passo successivo ovvero la validazione del Dump senza la quale NON è CONSIGLIATO PROSEGUIRE: [URL="http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/11727-tutorial-analisi-e-validazione-dei-dump-dual-nand-e-nor.html"]CLICCA[/URL]

Da qui in poi abbiamo due possibilità per proseguire:

- il metodo "classico" usando le Patch manuali e la Penna JailBreak (metodo più lungo e laborioso)
- il downgrade utilizzando Nand e Nor Auto Patcher (metodo molto più semplice e veloce)

DOWGRADE DELLA CONSOLE USANDO NAND e NOR PATCHER

DOWGRADE DELLA CONSOLE CON PATCH MANUALE E PENNA JAILBREAK

Per procedere avremo bisogno di:

- file entrata ed uscita "lv2diag.self": [URL="https://www.dropbox.com/s/at8bil6kp6j1toy/lv2diag%20enter_exit.rar"]CLICCA[/URL]
- file per il downgrade "e3_downgrader.bin": [URL="https://www.dropbox.com/s/sb7a26h63bnnvdy/e3downgrade%20to%20TF%20%20v1.2.rar"]CLICCA [/URL]
- Un film in Blu-ray per il ripristino dei file DRL
- Una qualsiasi Penna JailBreak

Procediamo ora con la scrittura del Dump Patchato sulla nostra console:

- mettiamo il file di downgrade dentro la Micro Sd e la riposizioniamo nell' alloggiamento del E3

- Posizioniamo gli Switch come in figura sotto

- Premiamo start sull' E3 e aspettiamo che la procedura finisca (durerà circa 10 minuti). La scrittura sarà finita non appena tutti i led lampeggeranno..

Una volta completata la scrittura della NOR vi consiglio di rieseguire un DUMP e confrontarlo con li file di origine creato per il Downgrade. Se la comparazione va a buon fine potete proseguire...

-adesso riposizionate gli switch come in immagine sotto

[URL="http://imageshack.com/photo/my-images/850/txy6.png/"][/URL]

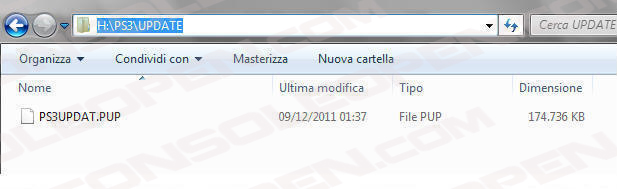

Prendiamo dal pacchetto Lv2diag.self (per entrare nel Service Mode) e il file PS3UPDAT.PUP (del CFW preso precedentemente) e li copiamo all' interno della nostra Penna USB.

Adesso seguite scrupolosamente i passaggi che verranno:

- Togliamo l'alimentazione alla console e colleghiamo la Jailbreak alla porta USB a SX della console se tenete la console in orizzontale o la porta più bassa se la tenete in verticale
- Ridiamo corrente alla console
- Accendiamo la console tramite il tasto POWER e ENTRO 2 SECONDI PREMETE IL TASTO EJECT
- La console si accenderà, la Jailbreak e, dopo qualche secondo la Ps3 si spegnerà...
- Senza toccare nulla inseriamo la Penna USB contente i due file nella seconda porta USB della console (quella più a DX)
- Togliamo la JailBreak dalla prima porta USB
- Accendiamo nuovamente la console... inizierà il caricamento del nuovo FW (portate pazienza che durerà qualche bel minuto)
- Alla fine della procedura di caricamento la console si spegnerà da sola...
- Senza toccare nulla inseriamo il nostro Disco BluRay e lasciamo partire il Film (mi raccomando, avviate la riproduzione, non basta visualizzare il menù del disco)... Una volta iniziata la riproduzione del Film, possiamo uscire e procedere al passo successivo ovvero rimuovere il PS3 Service Mode per riportare la console alla condizione RETAIL
- Spegnamo la console

Adesso, prendiamo la nostra Penna USB e ne cancelliamo il contenuto... successivamente prendiamo il file Lv2diag.self (per uscire dal Service Mode) e lo copiamo all' interno della nostra penna USB:

- Togliamo l'alimentazione alla console
- Inseriamo la Penna USB e la inseriamo nella Seconda Porta USB (quella più a DX)
- Ridiamo corrente alla console
- Accendiamo la console tramite il tasto POWER e ENTRO 2 SECONDI PREMETE IL TASTO EJECT
- Inizierà il caricamento del file...
- Alla fine del processo, la console si spegnerà...
- Riavviandola dovrete reimpostare i setting video e lan della console (come fosse una prima installazione)

Perfetto, abbiamo finito, la vostra console ora è Downgradata con CFW

IN CASO DI BRICK

Metodo 1:

Requisiti:

Backup del NOR, di qualsiasi versione del FW.
Il punto NOR TRISTATE collegato al punto SBE della Clip o Linker (Cavo per l'anti brick).
FlowBuilder 4.4.2 + Patch
Chiavetta USB da almeno 1 GB.
Dongle per entrare in Factory Service Mode.
E3 Flasher.

Recupero:

1. Aprite il programma Flowbuilder.
2. Nel primo campo selezionate la voce "PATCH a bite reversed nor dump ecc.ecc.".
3. Nel secondo selezionate il vostro dump.
4. Nel terzo selezionate il file "progskeet_patch.txt".
5. Iniziate l'operazione e aspettate il termine.
6. Inserite la microSD con il Backup Patchato nell'E3 Flasher.
7. Staccate la spina della PS3 e settatlo come in figura qui sotto.
8. Accendete la PS3 aspettando che arrivi la XMB e poi premete START.
9. Quando il LED blu lampeggieranno 4 a 4 spegnete la PS3 e rimuovete l'alimentazione.
10. Continuate la procedura classica del downgrade tramite dongle. (Vedi Installazione CFW con Factory Service Mode)

[URL="http://imageshack.com/i/07vmq6p"]
[/URL]

[URL="http://imageshack.com/i/07vmq6p"]
[/URL]Metodo 2:

Requisiti:

Backup della NOR della versione del FW in cui avete briccato (se avete biccato con il 4.30 Rogero vi servirà il dump del 4.30 Rogero)
Il punto NOR TRISTATE collegato al punto SBE della clip/linker (Cavo per l'anti brick).
E3 Flasher

Recupero:

Mettiamo il Dump della PS3 nella SD dell'E3 Flasher rinominandolo in BKPPS3.BIN
Togliamo l'alimentazione alla PS3 e inseriamo l'SD
Settiamo gli Switch come nella Figura 1 qui sotto.
Accendiamo la PS3 aspettando che arrivi alla XMB per poi premere START.
Alla fine del processo i led lampeggieranno 4 a 4, spegniamo la PS3 e togliamo l'alimentazione.
Settiamo gli switch come in Figura 2 qui sotto e la PS3 tornerà funzionante al FW in cui avete briccato!
[URL="http://imageshack.com/i/07vmq6p"]

[/URL]IMMAGINE 1

[URL="http://imageshack.com/i/07vmq6p"]
[/URL][URL="http://imageshack.com/i/07vmq6p"][/URL]

IMMAGINE 2

[URL="http://imageshack.com/i/07vmq6p"]

[/URL]

[URL="http://imageshack.com/i/nmtxy6p"][/URL]

[URL="http://imageshack.com/i/07vmq6p"]

[/URL]

CONSIGLI

I problemi che si possono incontrare sono essenzialmente legati al montaggio della Clip sulla NOR: i problemi sorgono quando si và ad alloggiare la parte che va inserita al posto dell' Hard Disk. La parte ad incastro e lo spazio di manovra è veramente poco, bisogna fare attenzione a non strappare la Clip.

ERRORI SECONDARI

Quando i led dell' E3 Flasher lampeggiano in maniera disordinata vuol dire che avrte un errore. In base alla tale alla sequenza dei accensione dei led (dove per 1 si intende led acceso e per 0 si intende led spento) è possibile individuare i seguenti codici di errore:

10000100 Failed to initialize NOR in E3
10000101 Failed to read NOR in E3
10000110 Failed to erase NOR in E3
10000111 Failed to write NOR in E3
10001100 Failed to initialize Ps3 BIOS
10001101 Failed to read Ps3 BIOS
10001110 Failed to erase Ps3 BIOS
10001111 Failed to write Ps3 BIOS
01000000 Failed to initialize TF card
01001000 Failed to open TF card
01000100 Failed to read files in TF card
01001100 Failed to write files to TF card
11000000 Wrong settings of Switches
11001000 Wrong Ps3 version, not supported at present
11000100 Not the right Ps3 for this backup
11001100 Wrong function settings
11000010 Ps3 is operating NOR, E3

Buon Divertimento

Ringraziamenti: Titty per il supporto dato, e Criscros per i suggerimenti della fase debrick
