Discussione: [TUTORIAL]Trasformazione Progskeet 1.0/1.1 in 1.2 LITE

  1. #1
    The Banhammer! L'avatar di Razorbacktrack
    Data Registrazione
    Jul 2011
    Località
    Catania
    Messaggi
    8,950

    Post [TUTORIAL]Trasformazione Progskeet 1.0/1.1 in 1.2 LITE

    PREMESSA : Quando dissaldate/saldate i componenti fate attenzione a non fare cortocircuiti

    Ringrazio uf6667 per la creazione dei bitstreams ,del pinout e per aver chiarito alcuni miei dubbi

    Occorrente:

    Progskeet 1.0 o 1.1 (quindi Bianco o Blu)
    Varie resistenze da 10kOhm (2 se abilitate il Dual Nor,1 per il Dual Nand o per la Versione Normale)
    Led SMD (opzionale,solo se abilitate il Dual Nor/Nand)
    Resistenza da 470ohm (opzionale,solo se usate il led)
    Injectus Programmer
    2 Cavi Mini-USB
    Interruttore a 3 pin (solo se abilitate il Dual Nor/Nand)


    Scaricate [URL="http://www.progskeet.com/forum/download/file.php?id=65"]questo[/URL] archivio.

    Copiate il file ProgSkeet_10_11_121101_1505.dat in una cartella, che nel tutorial chiameremo PROG.

    Scaricate [URL="http://www.progskeet.com/downloads/InfectusProgrammer-3.9.9.0.zip"]questo[/URL] archivio.

    Copiate la cartella "usb-drivers3.1" ed i files "SiUSBXp.dll" ed "InfectusProgrammer_3.9.9.0.exe" dentro la cartella PROG creata precedentemente.

    Collegate l'Injectus al PC SENZA COLLEGARLO AL PROGSKEET e per l'installazione dei driver selezionate la cartella usb-drivers3.1.

    La programmazione si può effettuare in 2 modi:

    METODO 1: Usando il Flat da 15pin per collegare l'Injectus Programmer al Progskeet;[/COLOR]
    METODO 2 (da utilizzare se il primo metodo non funziona): Saldando i pin dell'Injectus direttamente al Progskeet;




    METODO 1:

    Collegate l'Injectus al Progskeet.

    Avviate InfectusProgrammer_3.9.9.0.exe

    Selezionate TOOLS

    Scegliete OPEN INFECTUS

    Selezionate LOAD e scegliete il file ProgSkeet_10_11_121101_1505.dat

    Selezionate PROGRAM ed attendete la conferma dell'avvenuta programmazione .

    Staccate il Cavo usb e chiudete il programma

    METODO 2:

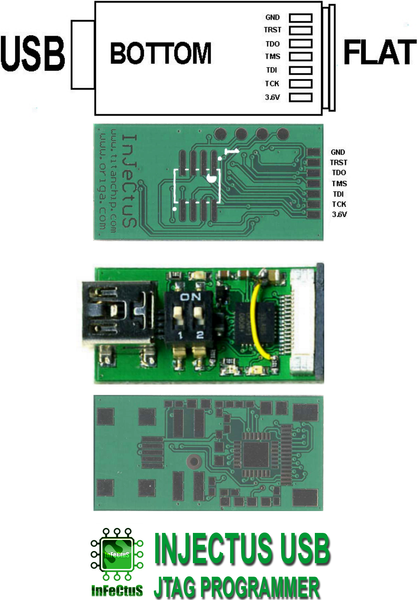

    Seguendo lo schema (cliccate sull'immagine per vedere l'immagine più grande):

    [TUTORIAL]Trasformazione Progskeet 1.0/1.1 in 1.2 LITE-417px-injectus-jtag-bottompads.png
    Saldate i pin GND,TRST,TD0,TMS,TDI e TCK (quindi non saldate il 3.6V!) direttamente al progskeet usando fili i più corti possibili

    (il filo giallo che vedete nell'immagine saldato nell'Injectus non è necessario,ma se riscontrate problemi usatelo)

    Collegate il Cavo USB al Progskeet

    Collegate il Cavo USB all' Injectus

    Avviate InfectusProgrammer_3.9.9.0.exe

    Selezionate TOOLS

    Scegliete OPEN INFECTUS

    Selezionate LOAD e scegliete il file ProgSkeet_10_11_121101_1505.dat

    Selezionate PROGRAM ed attendete la conferma dell'avvenuta programmazione .

    Staccate il Cavo USB dell' Injectus, quello del Progskeet e chiudete il programma.

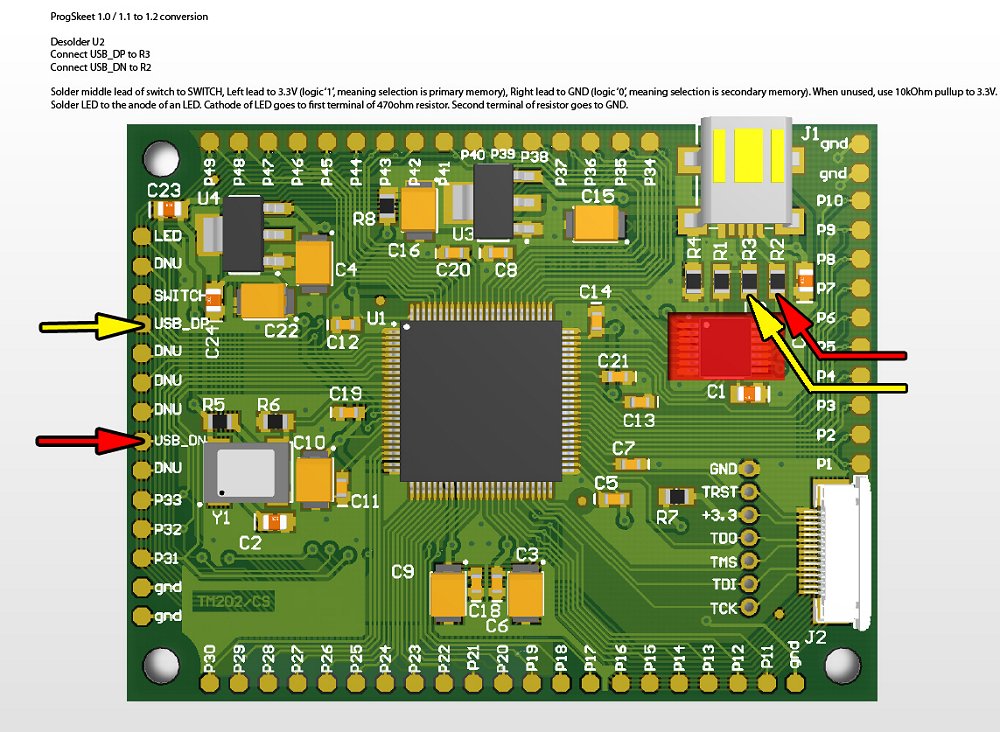

    Seguendo questo schema :

    [TUTORIAL]Trasformazione Progskeet 1.0/1.1 in 1.2 LITE-progskeet-v1-2-ps3-pin-outs-arrive-black-tar-lite-editions-32846-1.jpg

    Rimuovete il componente U2 (evidenziato in rosso)

    Saldate il punto USB_DP alla resistenza R3 ed il punto USB_DN alla resistenza R2 come da schema

    Se vorrete usare il Progskeet per un sistema Dual Nand/Nor dovrete aggiungere un deviatore a 3 pin collegando:

    Il pin centrale al punto SWITCH
    Il pin sinistro a 3.3v (mettete lo switch in questa posizione per selezionare la memoria NAND/NOR primaria)
    Il pin destro a GND (mettete lo switch in questa posizione per selezionare la memoria NAND/NOR secondaria)

    Prendete un Led SMD e saldate l'anodo al punto LED ed il catodo ad una resistenza da 470ohm collegata nell'altra estremità a GND.

    Il led servirà per indicare:

    Spento => NAND/NOR Primaria selezionata
    Acceso => NAND/NOR Secondaria selezionata

    Inoltre :

    per il Dual Nand:

    Saldate una resistenza da 10Kohm tra il punto P8 e 3.3v

    per il Dual Nor

    Saldate una resistenza da 10Kohm tra il punto P2 e 3.3v
    Saldate una resistenza da 10Kohm tra il punto P26 e 3.3v

    Se volete usare il Proskeet per Downgrade,Flash,Letture,ecc (quindi NON DUAL NOR/NAND):

    Vi basta mettere una resistenza da 10Kohm tra il pin SWITCH e 3.3v

    Godetevi il vostro nuovo Progskeet 1.2 Lite

    Miglioramenti riscontrati a prima vista : il PC riconosce sempre il Proskeet anche con cavi USB lunghi.

    P.S. Nel primo archivio troverete pure il file Pinout_Legacy_121101_1835.pdf con il nuovo pinout del Progskeet (basatevi sullo schema di conversione per vedere i punti corrispondenti)

    GUIDA REALIZZATA DA RAZORBACKTRACK PER CONSOLEOPEN.COM . VIETATA LA COPIA,ANCHE PARZIALE,SENZA CITARE AUTORE E FONTE.
    Ultima modifica di Razorbacktrack; 03-11-12 alle 02: 53
