In anteprima nazionale abbiamo l'onore di avere provato il tanto atteso ODE del Team Cobra, che, dopo diversi ritardi dovuti alle continue migliorie apportate al progetto, lo stesso Team ha deciso di inviarci per test e recensione.

Iniziamo subito con il ringraziarli per aver scelto il nostro forum (e non poteva essere altresì) come bechmark per l'Italia.

Come Ben Sappiamo il Cobra è L'unico ODE All In One compatibile con le Ps3:

FAT
CECHA (PATA)
CECHB (PATA)
CECHC (PATA)
CECHE (PATA)
CECHG (PATA)
CECHH (PATA)
CECHK (PATA)
CECHL(SATA) (La maggior parte delle console)***
***Le console FAT (SATA) modelli CECHL, CECHM, CECHP e CECHQ con il controller BMD-21 saranno supportate da un futuro aggiornamento hardware.

SLIM
CECH2XXX (SATA)
CECH21XX (SATA)
CECH25XX (SATA)
CECH3XXX (SATA)

SUPER SLIM
CECH4XXX (SATA)

Ma andiamo a vedere e spiegare cosa ci serve e come si installa questo interessante prodotto su PS3 300X... veri e propri tasselli mancanti nel panorama delle PS3 modificabili.

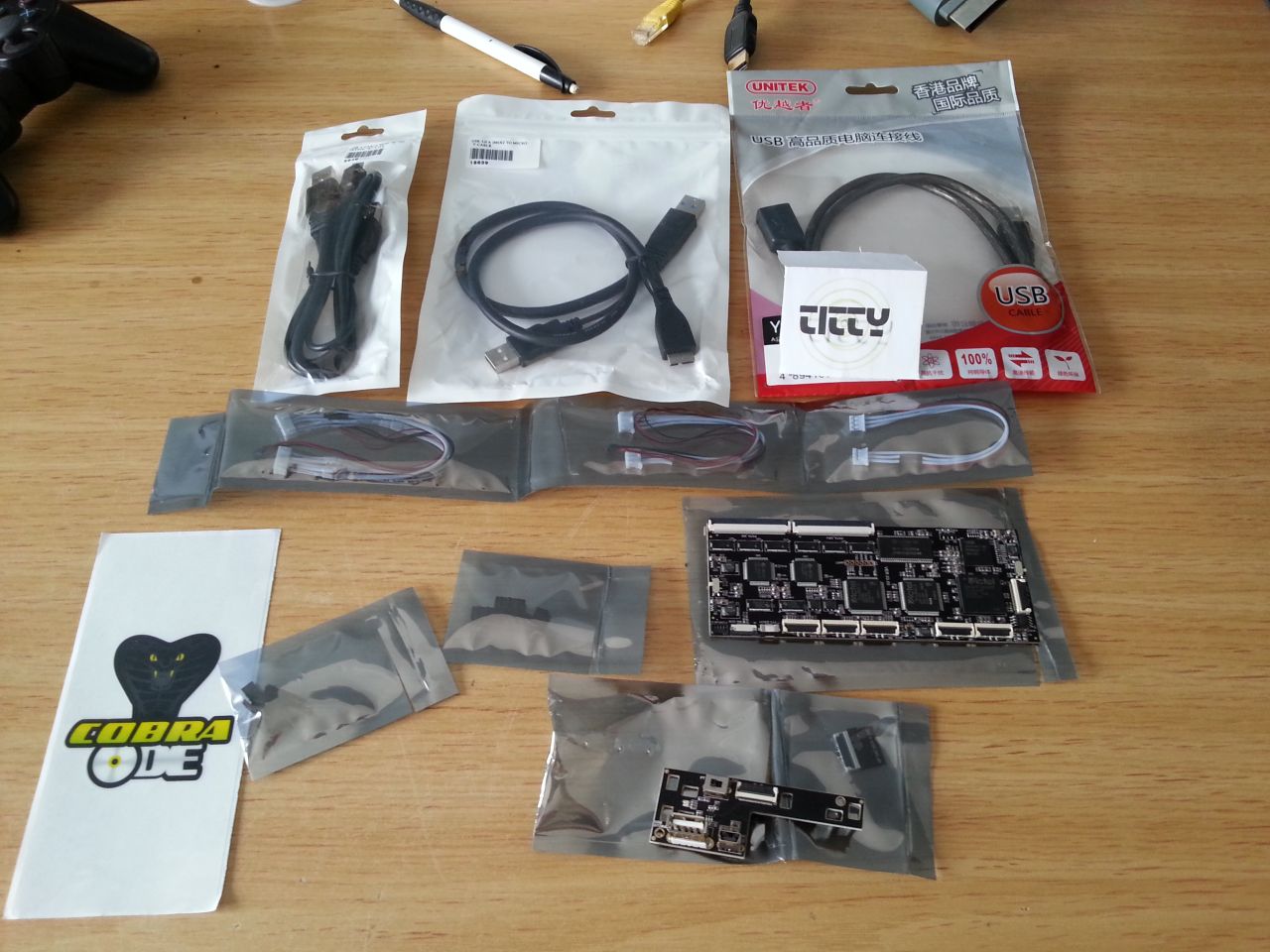

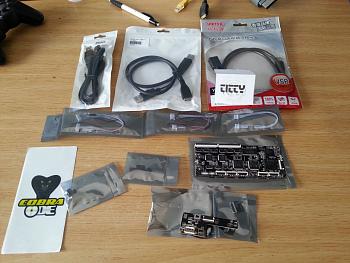

Innanzitutto ecco cosa contiene il pack:

1 x Cobra ODE Main board
1 x SATA QSB
1 x Clip PCB
8 x clip in plastica (4 per il tipo A e 4 per il tipo B)
3 x Cavi alimentazione ( 1 PATA FAT, 1 SATA FAT, 1 SLIM/SUPER SLIM SATA)
3 x Cavi USB (1 x cavo USB 2.0 mini USB ad Y, 1 x cavo USB 3.0 ad Y, 1 x prolunga USB)
1 x biadesivo marchiato Cobra ODE (funge da isolante)
1 x ciascuno dei seguenti tipi di cavo FFC:
Tipologie di cavo:
Tipo A, cavo FFC, 60 Pin, contatti sullo stesso lato, 320mm
Tipo B, cavo FFC, 60 Pin, contatti su lati opposti, 320mm
Tipo C, cavo FFC LVDS, 24 Pin, contatti sullo stesso lato, 300mm
Tipo D, cavo LVDS, 24 Pin, contatti sullo stesso lato, 370mm
Tipo E, cavo FFC LVDS, 24 Pin, contatti sullo stesso lato, 350mm
Tipo F, cavo FFC LVDS, 24 Pin, contatti su lati opposti, 370mm

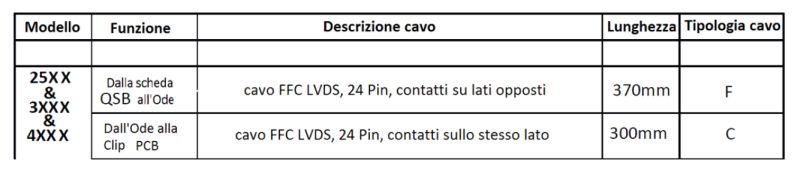

Per prima cosa Identifichiamo e i flat necessari al montaggio consultando la tabella fornita dal Team Cobra:

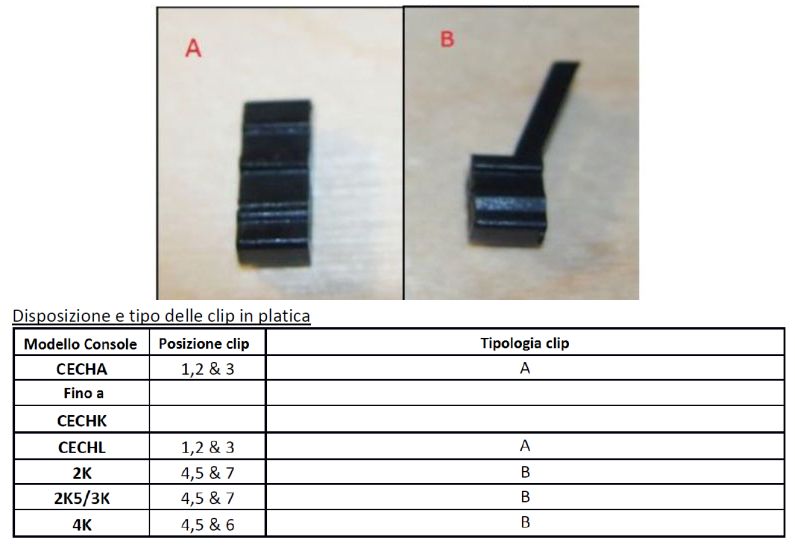

E le Clip necessarie al fissaggio della Board Esterna:

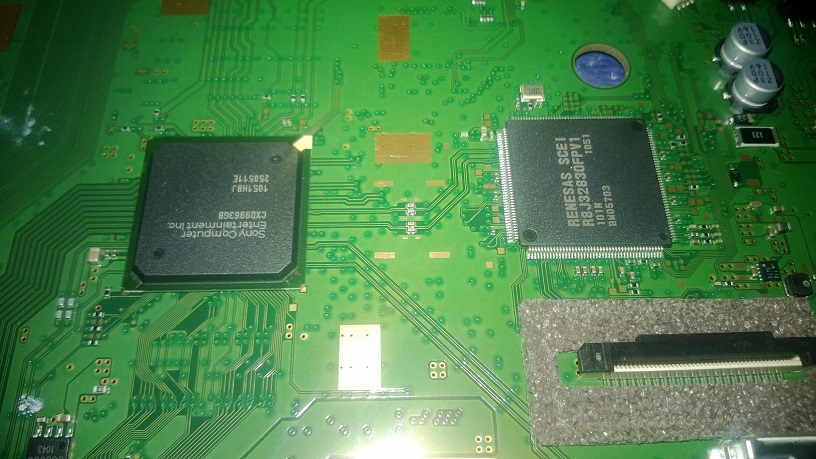

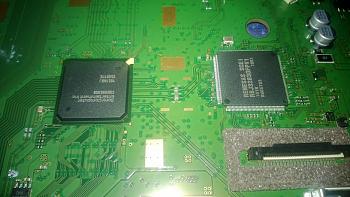

Iniziamo con lo smontare la console fino ad avere in mano, nuda e cruda, la scheda madre:

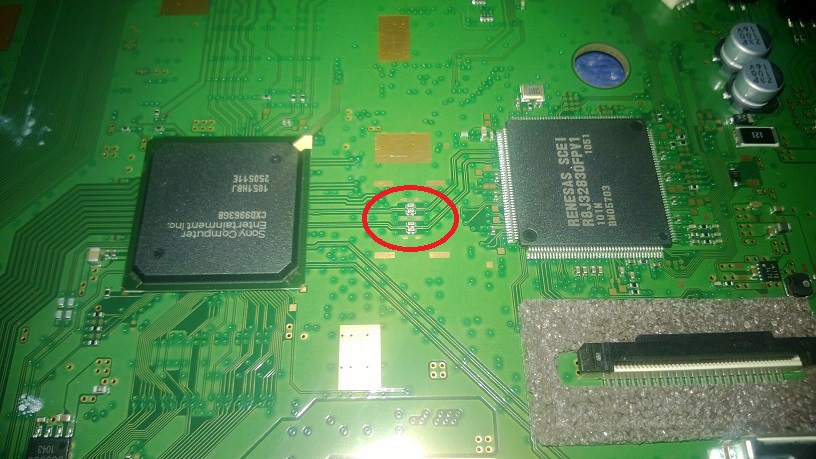

Bene, concentriamoci sul rimuovere i condensatori (tutti da 10nF) in oggetto, io o utilizzato la tecnica di "riempirli" di stagno ed a caldo asportarli con il saldatore :

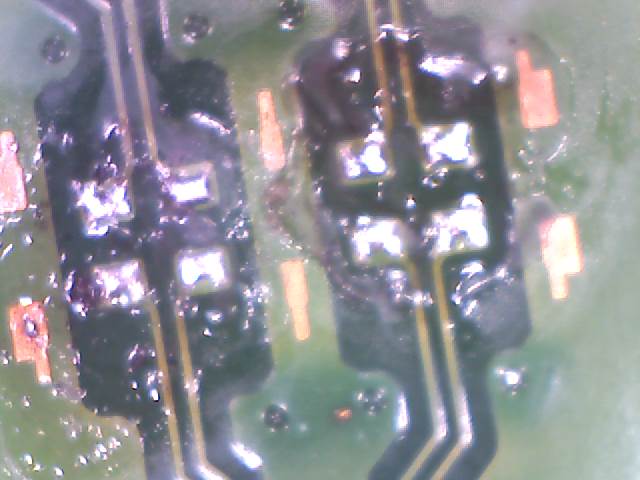

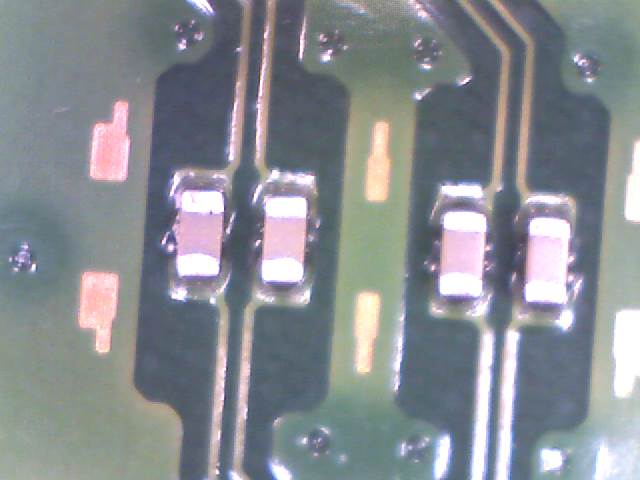

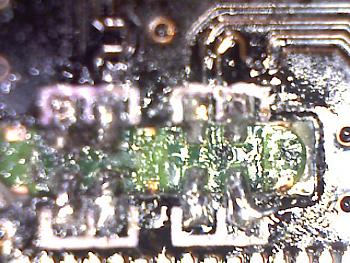

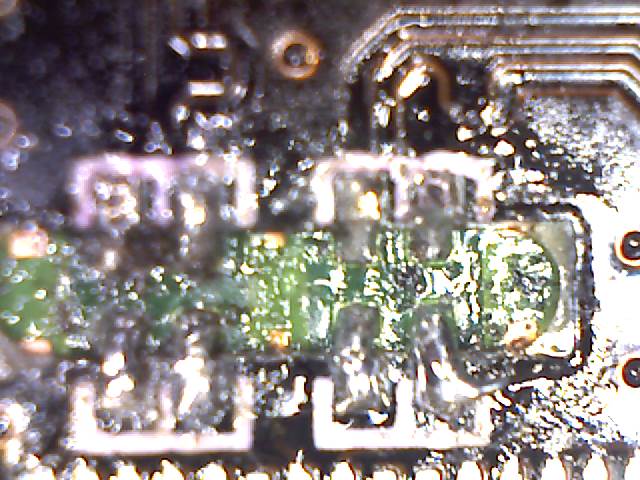

Di seguito il dettaglio al microscopio dei condensatori ed il risultato della rimozione degli stessi e la ristagnatura dei punti con del flussante, al fine di facilitare le successive saldature della QSB:

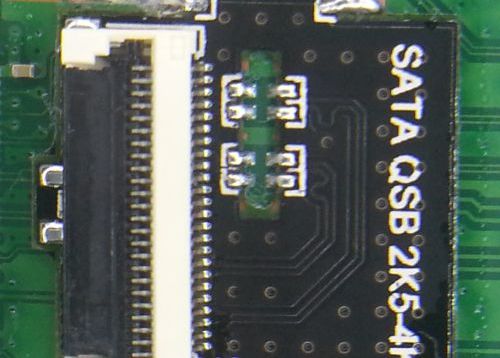

Saldiamo adesso la QSB fino ad ottenere un risultato del genere, assicurandoci ovviamente che tutte le saldature siano lucide e conducano correttamente. Di seguito il detaglio di tali saldature ed il risultato finito:

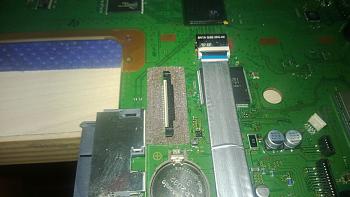

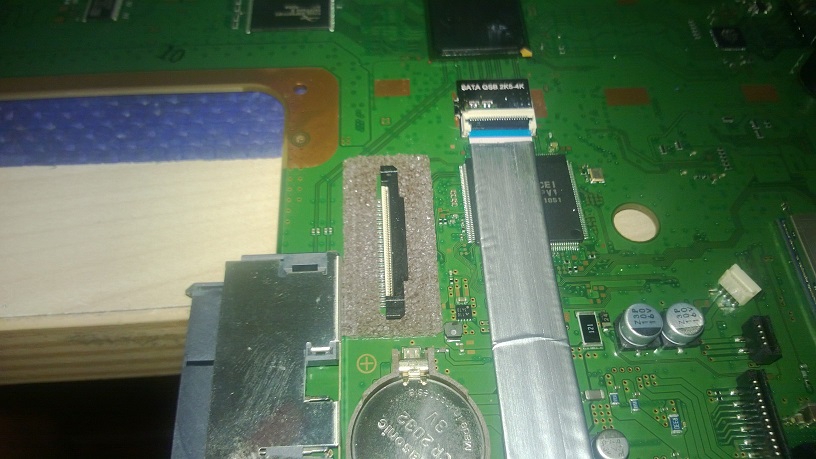

Colleghiamo alla QSB la Flat in dotazione che presenta i contatti su lati diversi della stessa (e' l'unica di questo tipo)

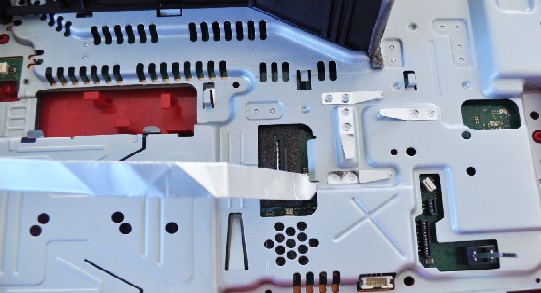

Rimontiamo a questo punto i componenti della motherboard, la parte inferiore, quella superiore con la ventola e reinseriamo il tutto nella parte inferiore del case, facendo uscire lateralmente verso il lato piu' vicino la flat precedentemente installata.

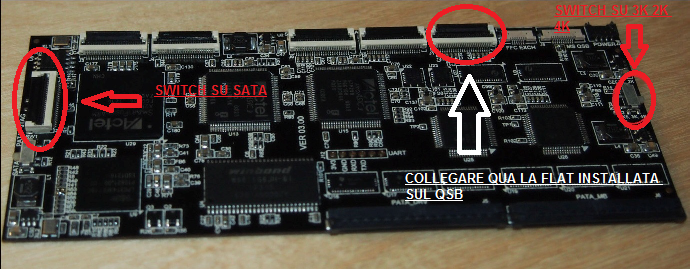

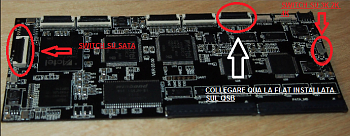

E la colleghiamo allo ZIF sulla mainbord del cobra contrassegnato con la scritta QSB. Inoltre impostiamo gli Swicth laterali presenti sul PCB come in figura:

Da adesso in poi la strada sara' in discesa e l'installazione andra' avanti in maniera facile ed intuitiva. Rimontiamo il lettore ed il frontalino di accensione della console.

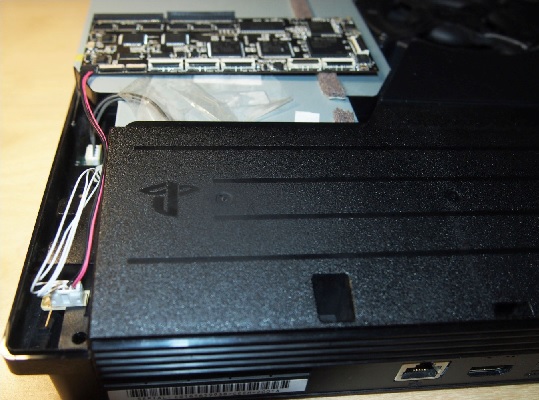

Colleghiamo il cavo di alimentazione a Y presente in dotazione alla motherboard ( ce ne sono 3 uno per ogni modello di PS3, solo uno ovviamente incastra negli inviti sulla motherboard) sia all'alimentatore (che nel frattempo avremo rimesso) della console sia alla PCB principale del Cobra.

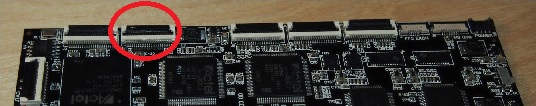

Adesso non ci resta che fissare definitivamente il PCB Cobra sopra il lettore (ho utilizzato un pezzo di biadesivo) e collegare alla stessa PCB una delle altre tre Flat presenti:

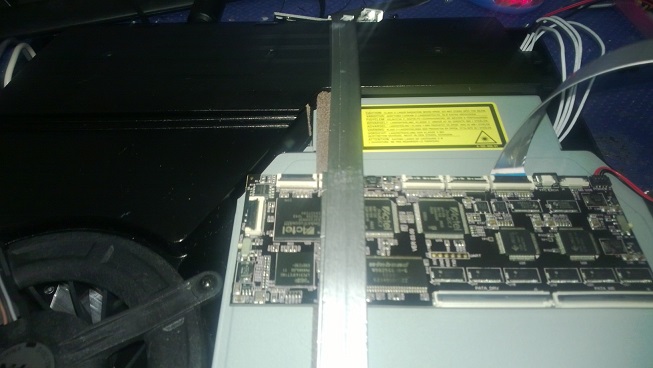

Fino ad avere un risultato del genere:

Colleghiamo la PCB esterna alla flat appena installata e chiudiamo normalmente la console...

Abbiamo Finito... buon divertimento
