360Squirt problemi

**rafsite91** · 14-02-12

ciao ragazzi ho dei problemi con il chip 360 squirt su console jasper 512mb in pratica motato tutto la console avvolte glitcha e avvolte no con tempi superiori ai 30 40 secondi ci sono avvolte momenti che avvio la console il chip glitcha ma durante la schermata inziale di xbox 360 rallenta si blocca e devo riavviare.
su 10 accensioni massimo 1 -2 volte glitcha con tempi altissimi.
Ps: Quando glitcha poi va benissimo non si blocca mai tutto perfetto

In attesa di qualche consiglio cerco di fare qualche foto dell'installazione
Grazie

**Vola** · 14-02-12

hai provato a mettere un condensatore da 100nF tra il pll_bypass e massa?

**The Pusher** · 14-02-12

Secondo me alla luce del fatto del rallentamento sul logo il problema è nella saldatura del _pll

**xbox3602000** · 14-02-12

@rafsite91: Hai preso anche il programmer dello squirt? puoi dirmi dove hai preso squirt+programmer, quando ti e' arrivato e quando l'hai ordinato?

**rafsite91** · 15-02-12

Scusate ragazzi se non mi sono fatto sentire il lavoro mi toglie molte tempo.
Comunque il filo del cpu_rst e meglio farlo passare sopra o sotto la mb perchè ho letto in giro che e causa di boot lenti o falliti.
Vola nel kit dello squirt sono usciti due capacitor uno da 470pf e un altro da 680 pf da collegare dal punto scl al gnd.
The pusher oggi riprovo a risaldarlo ma il filo dove lo faccio passare? in che zona intendo. io l'ho messo per sotto le x-clamp fino al punto da te detto.

**Vola** · 15-02-12

Ho visto dagli schemi che usando il punto SCL al posto del pll_bypass. Tu hai collegato quel filo e messo il condesatore?

**rafsite91** · 15-02-12

Originariamente Scritto da Vola

Ho visto dagli schemi che usando il punto SCL al posto del pll_bypass. Tu hai collegato quel filo e messo il condesatore?

Si ho collegato al scl e poi ho provato entrambi i condensatori saldandoli dal punto scl al gnd ma non cambiava niente che dite provo a collegarlo al pll_bypass?

**rafsite91** · 15-02-12

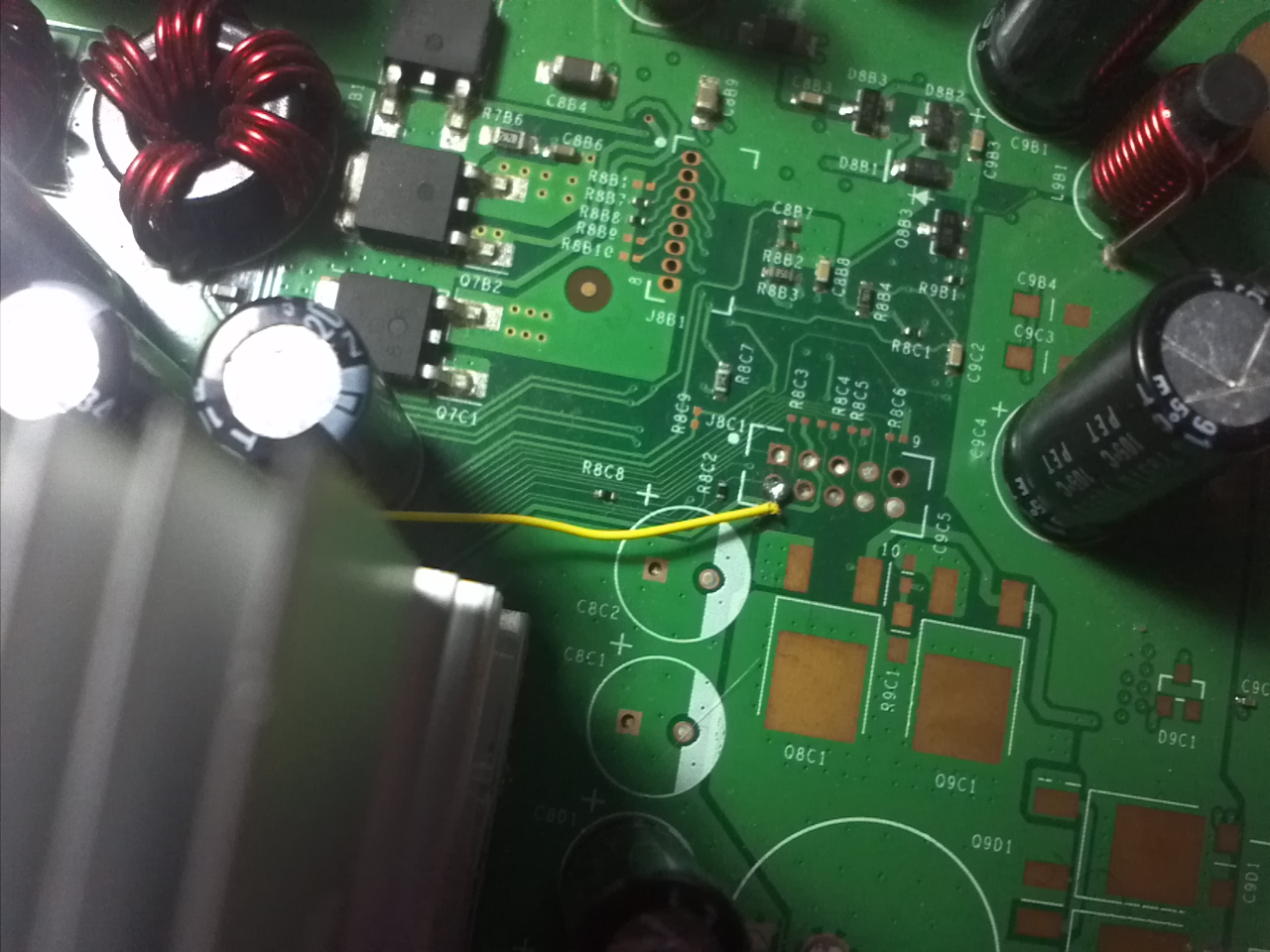

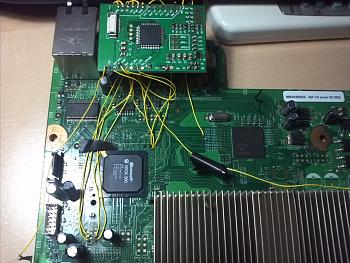

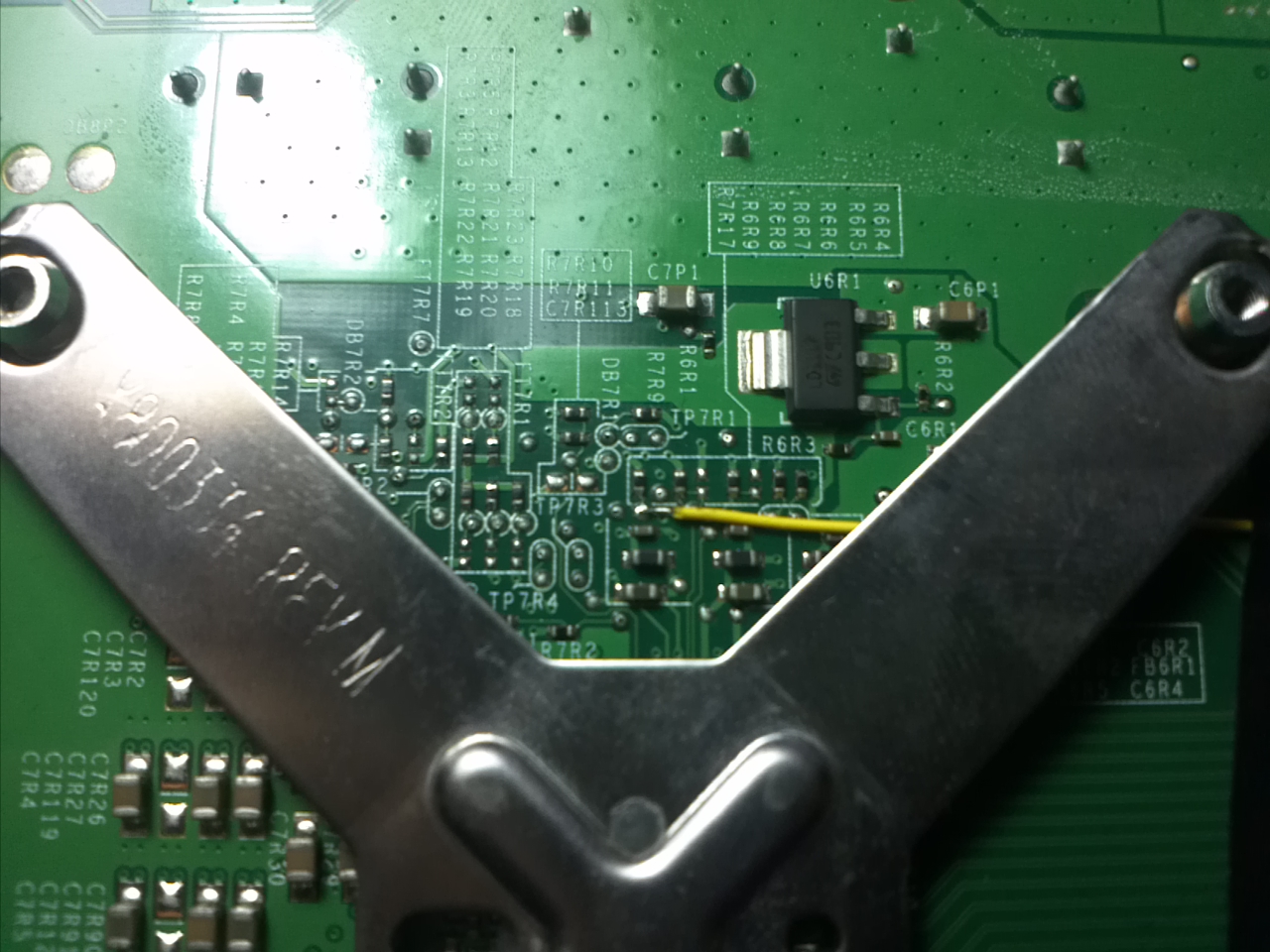

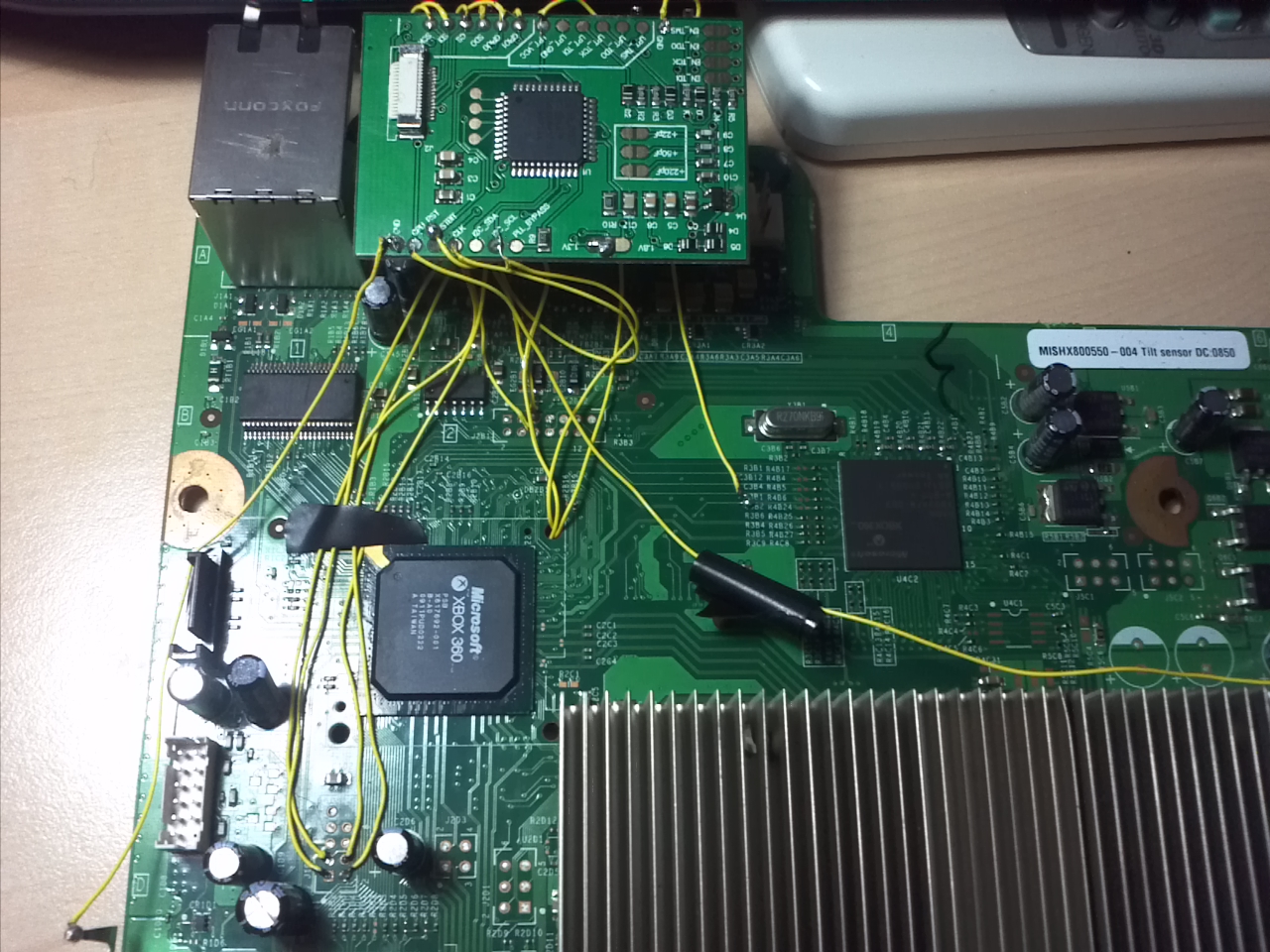

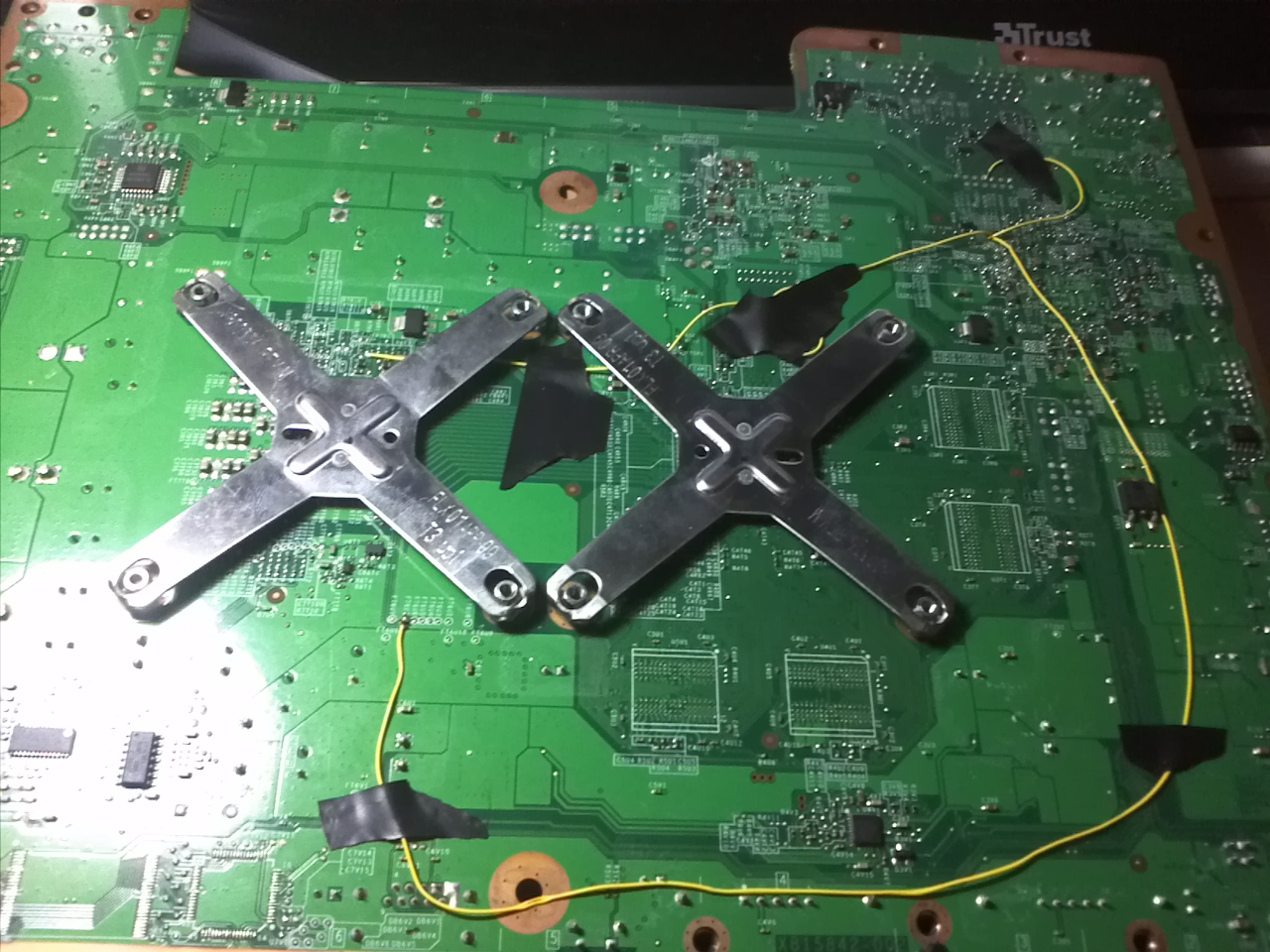

Ecco le foto help!

Come vedete la piazola del postbit del chip e saltata ma ho abraso un po' il collegamento e l'ho recuperato!
datemi consigli su come mettere i fili grazie! uso awg30!

**rafsite91** · 15-02-12

Ragazzi nessuno può darmi una mano?

**Electron^-** · 16-02-12

Rifai le saldature, non mi sembrano un gran chè...
Per il fatto del blocco del logo: è il pll-bypass... ho avuto lo stesso problema su una jasper... prova ad accorciarlo un pochino magari...

Inviato dal mio Nexus S usando Tapatalk

**rafsite91** · 16-02-12

Originariamente Scritto da Electron^-

Rifai le saldature, non mi sembrano un gran chè...
Per il fatto del blocco del logo: è il pll-bypass... ho avuto lo stesso problema su una jasper... prova ad accorciarlo un pochino magari...

Inviato dal mio Nexus S usando Tapatalk

Vabbe ieri ho fatto saltare le piazzole del gnd e del punto scl dello squirt ora non glitcha piu' neanche se gratto sui collegamenti e saldando i fili... che palleee.....
Cmq ho ordinato un coolrunner rev.b ne parlano tutti bene
Che dici e possibile configurare il coolrunner con lo svale dello squirt???
Grazie

**Titty** · 16-02-12

No, nn è possibile usi solo la slave... e basta

**rafsite91** · 16-02-12

Originariamente Scritto da Titty

No, nn è possibile usi solo la slave... e basta

Ho letto sullo schema dello slave che puo' anche configurare il chip del coolrunner perche' essendo sempre chip xilinx si programmano uguale solamente che non posso usare il cavo flat ma devo saldare ma nulla di preoccupante
