Xbox360 Jasper con Squirt 2.0

[Vale]

Buona domenica a tutti ragazzi,
ho un problema con una Jasper con Squirt 2.0...

In pratica quando accendo la console, il led dello squirt resta acceso fisso....

Usato RST sul pad inferiore R8C2 e POST su FT6U7.

Da cosa può dipendere?? non mi è mai accaduto prima.

Esistono eventualmente punti alternativi per RST e POST???

grazie

[oresterosso]

Le fotoooooooo!

Inviato dal mio GT-I9300

[pocoyo2]

Controlla le tensioni su post e reset

from Galaxy NOTE 2

[Vale]

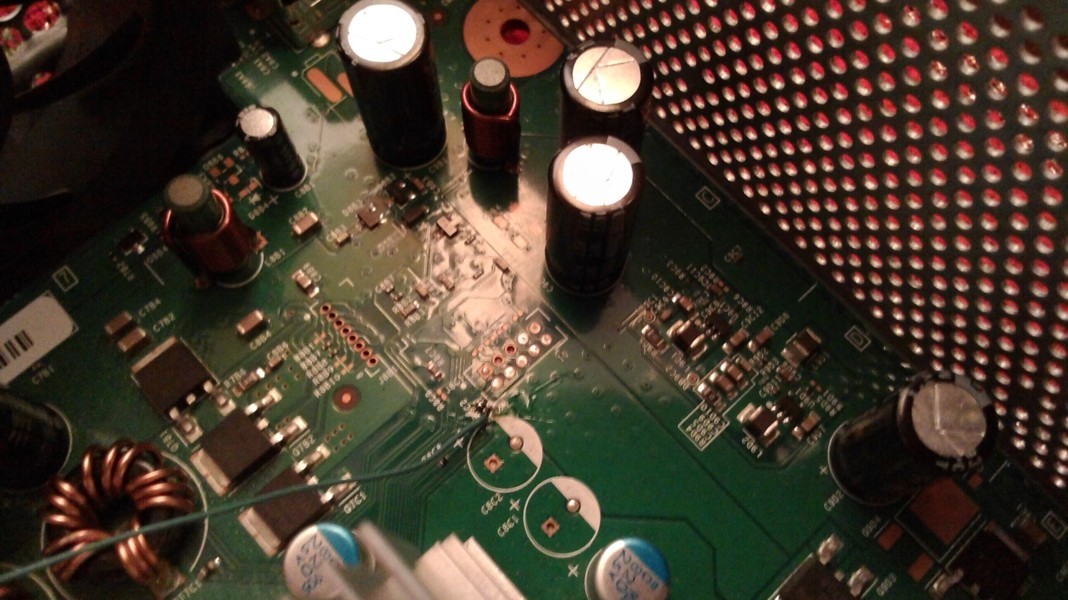

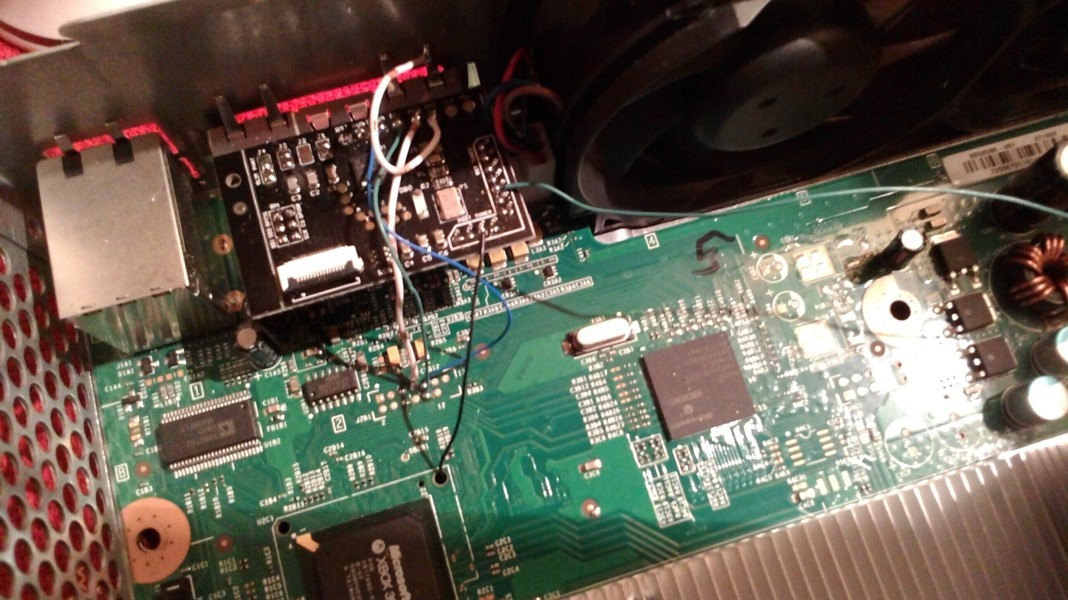

Ecco le foto dell' istallazione:



forsenon si vede bene, la configurazione è questa:
Pad su Fat,
Nessun condensatore J1,j2,j3 abilitato, post su +24 e rst su +25

[Vale]

Ciao Lorenzo (a giorni ti devo chiamare
Ho fatto anche il video per farvi vedere come si comporta, ma non so come poterlo inserire;
comunque, accendo, il led dello squirt da il lampeggio e poi resta fisso per moooolto tempo;
poi fa un lampeggio e ritorna fisso e resta così: ovviamente il glitch non è avvenuto.

Lorenzo, come faccio a leggere le tensioni??

P.S.
se faccio accensioni ripetute, non sempre all'accensione lo squirt fa il lampeggio, ma resta direttamente fisso

[oresterosso]

E come pretendi che ti funzioni?
Togli quel filo dai toroidi e fallo passare il piu attaccato possibile al dissipatore..

Inviato dal mio GT-I9300

[Vale]

E come pretendi che ti funzioni?
Togli quel filo dai toroidi e fallo passare il piu attaccato possibile al dissipatore..

Inviato dal mio GT-I9300

si fatto, passare anche sopra il convogliatore, ma non cambia nulla.... .stesso comportamento....

[Vale]

Controlla le tensioni su post e reset

from Galaxy NOTE 2

Come le misuro le tensioni su post e reset??

A console alimentata oppure a console accesa??

dove punto i puntali del tester??

grazie

[X-ray]

Come le misuro le tensioni su post e reset??

A console alimentata oppure a console accesa??

dove punto i puntali del tester??

grazie

Ommmmmiooodiooooooooo

[Vale]

Ommmmmiooodiooooooooo

ehh lo so X-ray...

però magari se mi potessi anche aiutare ti ringrazierei

[Vale]

Controlla le tensioni su post e reset

from Galaxy NOTE 2

Allora ho misurato le tensioni a console accesa:
(messo puntale nero su un punto a massa della scheda e il rosso sui punti:
su POST ho valori variabili: max raggiunto 0,47
su Reset ho valori variabili: max raggiunti 0,99

Valori anormali??

colgo l'occasione per chiedere se c'è un punto alternativo per il Reset, perchè saldare sul pad inferiore dei R8C2 mi viene piuttosto scomodo, e non vorrei farlo saltare.

Grazie

[pocoyo2]

Da quello che scrivi il problema sta sul post. Una foto di dove hai saldato?

from Galaxy NOTE 2

[Vale]

Da quello che scrivi il problema sta sul post. Una foto di dove hai saldato?

from Galaxy NOTE 2

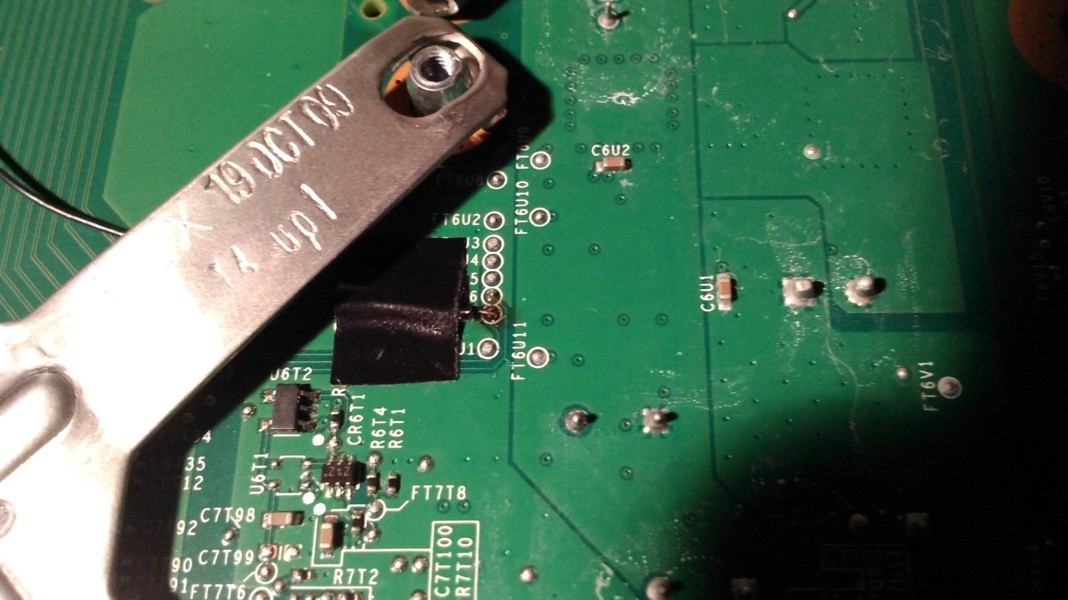

eccol il post (FT6U7):

[Vale]

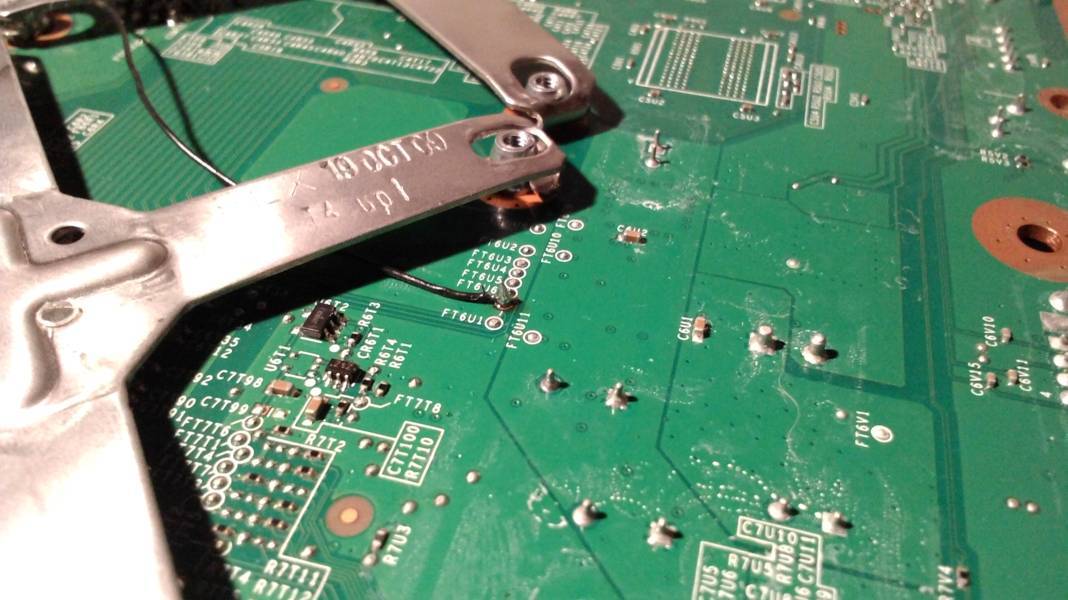

Ne ho approfittato e l'ho rifatta meglio...
cmq esiste un punto alternativo su jasper per il postbit????

[Mauroz]

A me sembra peggio della precedente che già era inguardabile, senza offesa naturalmente.Usa flussante

[Vale]

A me sembra peggio della precedente che già era inguardabile, senza offesa naturalmente.Usa flussante

vedo attacca difficilemte, anche con flussante e h paura di portar via quel po di stagno che è rimasto sul punto.... ma non c'è un punto alternativo??

[Mauroz]

non ricordo se c' è alternativo, fai una ricerca, ma se il pad non è saltato anche se c' è poco stagno usi flussante e vedrai che il filo viene attaccato bene, che saldatore hai?Magari pulisci la punta anche

[Vale]

non ricordo se c' è alternativo, fai una ricerca, ma se il pad non è saltato anche se c' è poco stagno usi flussante e vedrai che il filo viene attaccato bene, che saldatore hai?Magari pulisci la punta anche

Ma la vedi così male l'ultima che ho fatto???
li si è fatta una bella pallina di stagno...


cmq mi sa che non c'è l'alternativo...

c'è un rimedio se dovesse essere il pad???

[genhack]

L' alternativo lo trovi dall' altra parte della mobo in direzione del punto...Va grattato... vedendo però ste foto eviterei di andare alla ricerca dell alternativo!

[Vale]

perchè eviteresti la ricerca dell'alternativo?
non va bene la saldatura??
