rgh2 jasper 16 mb non accende led debug squirt 1.2

[fra2286]

[fra2286]

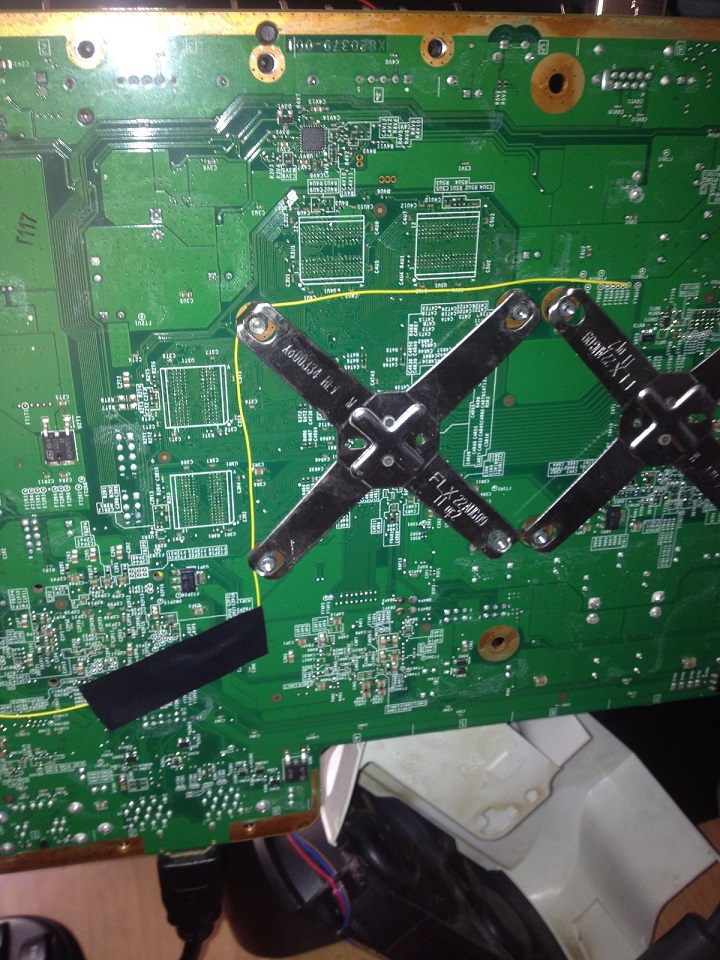

cpu reset da 50 cm

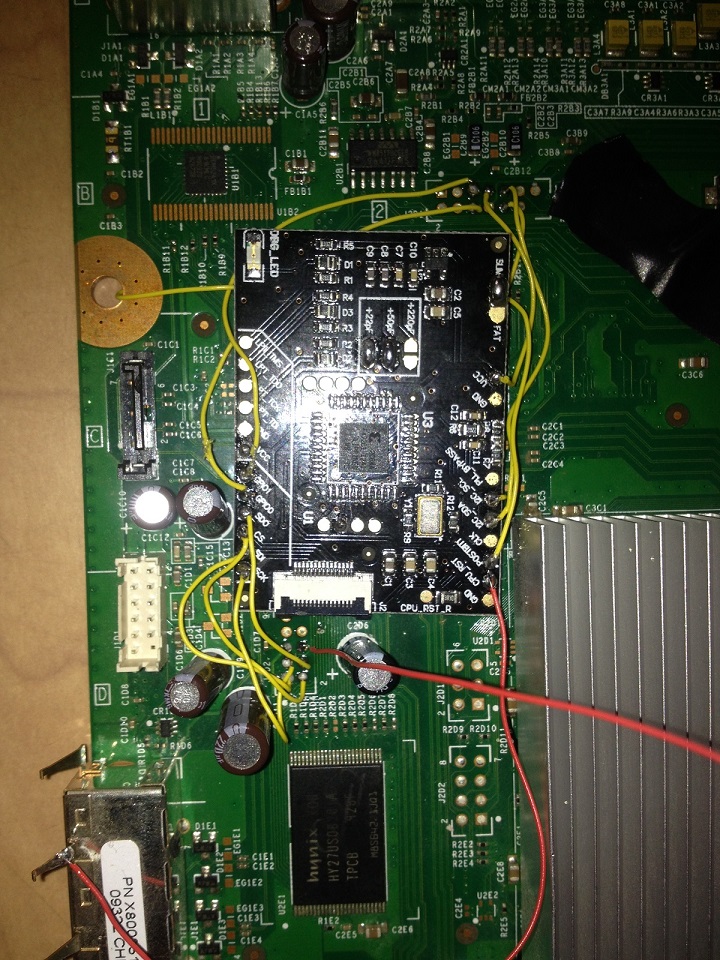

guida eseguita per punti rgh2,. il chip e posizionato in modo corretto?

[Razorbacktrack]

Emh,si,hai messo le foto (grazie),ma una descrizione?

[marcus78]

la priam cosa da fare in questi casi è vedere le tensioni dei vari punti del chip.cosi se hai una saldature fredda te ne accorgi subito..

[fra2286]

nnt saldature fredde come detto cpu reset da 50 cm e il mio primo rgh su phat. volevo capire se il chip e messo in modo corretto e vorrei capire come mettere il filo del cpu reset.

[Razorbacktrack]

Si ma hai misurato le tensioni?
Riportane i valori

[fra2286]

visto che nelle foto si vedono i punti saldati sapreste dirmi se sono ok?

[fra2286]

ok devo misurare il vcc e il cpu rst?

[Razorbacktrack]

Tutti i punti relativi all'RGH,ovviamente con GND non con VCC

[fra2286]

ci sto provando ma a quanto devo impostare il tester? scusate l'ignoranza ma mai fatto misurazioni

[Razorbacktrack]

..............................................prov a a cercare qualche altra discussione o su google,io non continuerei a fare l rgh se non si conoscono nemmeno le basi,rischi di sminchiare tutto

[DrSchottky]

Hai scazzato il wiring.

[fra2286]

allora non sono nabbo. 1 sarà il decimo rgh che eseguo su slim ,ma questa e una phat chiedevo semplicemente se c'erà uno schema preciso da seguire. grazie lo stesso

[terremoto76]

imposta cosi il tester su DCV a 20, nero su GND e rosso su VCC SDA SCL POST e RST
Valori corretti:
VCC 3,3v
SDA 3,3v
SCL 3,3v
POST 1,8v
RST 1,8v
Prova e vedi se hai questi valori dobbiamo capire se le tensioni sono tutte corrette

Riporta i valori

Inviato dal mio GT-I9100

[Razorbacktrack]

Ne puoi aver fatte pure 100,ma non sai lo stesso come si misura la tensione con un tester

Come ti ho detto cerca su google o su vecchie discussioni. Per lo schema fai la stessa identica cosa

EDIT: terremoto76,sei un bravo utente,ma a volte con la cosiddetta "pappetta pronta" non si impara nulla

[DrSchottky]

Può essere anche il millesimo RGH che fai, ma nell'installazione che hai fatto c'è un errore di fondo abbastanza grossolano.
In teoria riguardando il lavoro potresti arrivarci anche a logica, ma nel caso non bastasse il web pullula di schemi (che gira e rigira alla fine è sempre lo stesso).

[Razorbacktrack]

Può essere anche il millesimo RGH che fai, ma nell'installazione che hai fatto c'è un errore di fondo abbastanza grossolano.
In teoria riguardando il lavoro potresti arrivarci anche a logica, ma nel caso non bastasse il web pullula di schemi (che gira e rigira alla fine è sempre lo stesso).

E non è mica un errore che cambia tra Fat e Slim

[GAMEPLAYCONSOLE]

Basta guardare l'installazione, come hai fatto passare i cavi e le saldature

[fra2286]

grazie a terremoto e ad gli altri utenti si magari e come dite voi che la pappetta bella e pronta e sbagliata. ma a cosa serve un forum comunity con tanto di sezione dedita e apposita per rgh se poi chiedi e vieni estradiato a cercare su altri siti? cmq

drshottky l'errore che per te e grossolano per me non lo è x che essendo la prima installazione su phat non mi faccio convinto del mio errore x questo o postato le foto x che non so lo schema del phat su dove e come posizionare il chip e i vari fili.

[Razorbacktrack]

Ripetiamo in coro : non è un errore che cambia tra fat e slim,e mi viene pure il dubbio che ne hai fatte slim. Prendi lo schema e ricontrolla tutto
