Discussione: [RISOLTO] Problema RGH corona V1 squirt 2.0

  1. #1
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13

    [RISOLTO] Problema RGH corona V1 squirt 2.0

    ciao a tutti
    ho deciso di scrivervi perchè è quasi una settimana che provo a fare sto maledetto glitch ma non ne vuole proprio sapere...
    partiamo dal fatto che è il primo che faccio (quindi l'esperienza col saldatore diciamo che la sto accumulando con svariate ore di prove, madonne e presepi su una xenon vecchia che ho in laboratorio,dopodichè ho deciso di aprire una corona v1 pensando che le cose fossero un po' piu semlici... tra l'altro con lo squirt 1.3 che avevo non sono riuscito a far niente (a parte lettura nand) perchè il led non si accendeva,presumo sempre per il problema che vi spiegherò dopo anche perchè ho flashato i suoi bitstream ma sto coso sembra morto)

    detto ciò ho ordinato uno squirt 2.0 nella speranza di facilitare le cose,ma evidentemente mi sbagliavo di grosso
    dopo una corretta lettura della nand (in cui non ho avuto problemi a farla sin dalla prima saldatura) e il flash dello xell tramite autogg lo squirt rimane col led acceso e non accade nulla
    munito di google e tanta pazienza scopro che i valori SDA,SCL.VCC devono stare a 3,3v POST e RST invece a 1.8 con il flop a 0 ogni tot
    prendo il tester misuro RST = 1,8 con 0 ogni tot ok
    post =0
    Vcc=3,3 ok
    SDA e SCL = 0,01 ??????

    avrò rifatto le saldature 10000 volte (domani che vado in laboratorio vi carico le foto) ma in questi due punti i 3,3V non vogliono arrivare...

    il POST ,se imposto il tester con l'avviso sonoro e punto sotto la piastra...suona...misuro e mi restituisce 0

    ora ho pure il dubbio di aver combinato qualche casino su sto punto perchè lo stagno fatica un po' a fare presa,,ma una volta messo visto che il tester suona penso che corrente arrivi

    io veramente non capisco perchè non mi arriva corrente a SDA e SCL (penso siano i responsabili per far partire il chip),anche oggi ho ripulito tutto ,rifatto le saldature ma niente ...sempre 0.01

    come cavi uso questi
    RST sembra funzionare correttamente...awg 24 55cm
    POst awg 30 10 cm (provato anche awg24 da 20 cm ma cambia nulla,proverò a metterci un 10)
    gnd e vcc awg 24
    SDA SCL awg 30

    vi chiedo una cosa...se punto il tester sui punti SDA e SCL puliti (quindi a consolle originale) dovrebbero restituirmi i 3,3?? o questi 3,3 si ottengono con il chip installato?

    io il chip l'ho messo inizialmente sopra il southbridge,,,poi di fianco al dissi ma nulla cambia...in quei punti la tensione rimane praticamente a 0

    rimettendo tutto originale la consolle parte tranquillamente

    ho visto che c'è un punto alternativo per il post ma sinceramente non mi fido molto a grattare anche un po' per inesperienza,,ma vorrei provare a attaccare il filo lì (magari da li arrivano gli 1,8)

    se qualcuno ha qualche idea mi illumuni oer piacere

    grazie mille
    Ultima modifica di panox80; 19-06-14 alle 20: 42

  2. #2
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    Ehm.... forse hai una corona V3 o V4 ed e' per quello che ilpost ti da 0 ???
    Devi installare ed acquistare uno di questi se non sei capace di saldare il post sotto la xgpu: [url=http://www.dedoshop.com/Product/716a63cca2/Team-Xecuter--Postfix-Adapter-V2-.aspx]Team Xecuter Postfix Adapter V2 - vendita xbox 360 slim modificata RGH modifica xbox 360 PS3 modificata xbox360 reset glitch hack[/url]

  3. #3
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    1) Dovevi presentarti prima di aprire il thread su sta console.
    2) Hai letto il regolamento ? Perchè le foto dell'installazione, dei punti dove hai saldato sono obbligatorie.
    Comincia con mettere le foto dell'istallazione se no non ti possiamo aiutare.

    Se è una corona v3/v4/v5/v6 devi anche ponticellare R2C7 ed R2C6 per sda ed scl
    Ultima modifica di GAMEPLAYCONSOLE; 19-06-14 alle 21: 07
    IL MODDING E' ARTE

  4. #4
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13
    scusate se non mi sono presentato provvederò

    pusher,ho guardato e riguardato e se è una V3 o V4 mi autopunisco ...domani controllo ,,,quindi postfix o saldatura sotto la ball..fosse una v1 i valori dovrebbero esserci anche in modalità originale se misurati col tester?

  5. #5
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    panox80 comincia con postare delle foto della mobo e dell'installazione, se non non ti possiamo aiutare, non possiamo sapere se è una V1 o è una V3/V4/V5/V6 ecc
    IL MODDING E' ARTE

  6. #6
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    Se il post ti suona a massa c'e' poco da verificare...
    pocoyo2 and GAMEPLAYCONSOLE like this.

  7. #7
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13
    grazie pusher sta cosa non l'avevo trovata in rete ,quindi sda e scl stanno a 0 perchè dipendono dal post?

    domani mattina comunque posto le foto

  8. #8
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    SDA e SCL stanno a zero perche' suppongo non abbia ponticellato l'I2c come una V3/V4........
    pocoyo2 and GAMEPLAYCONSOLE like this.

  9. #9
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13
    direi prorprio di no pusher...ora vedo se acquistare il psotfix o provare con una trinity

    grazie a tutti per ora

  10. #10
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13

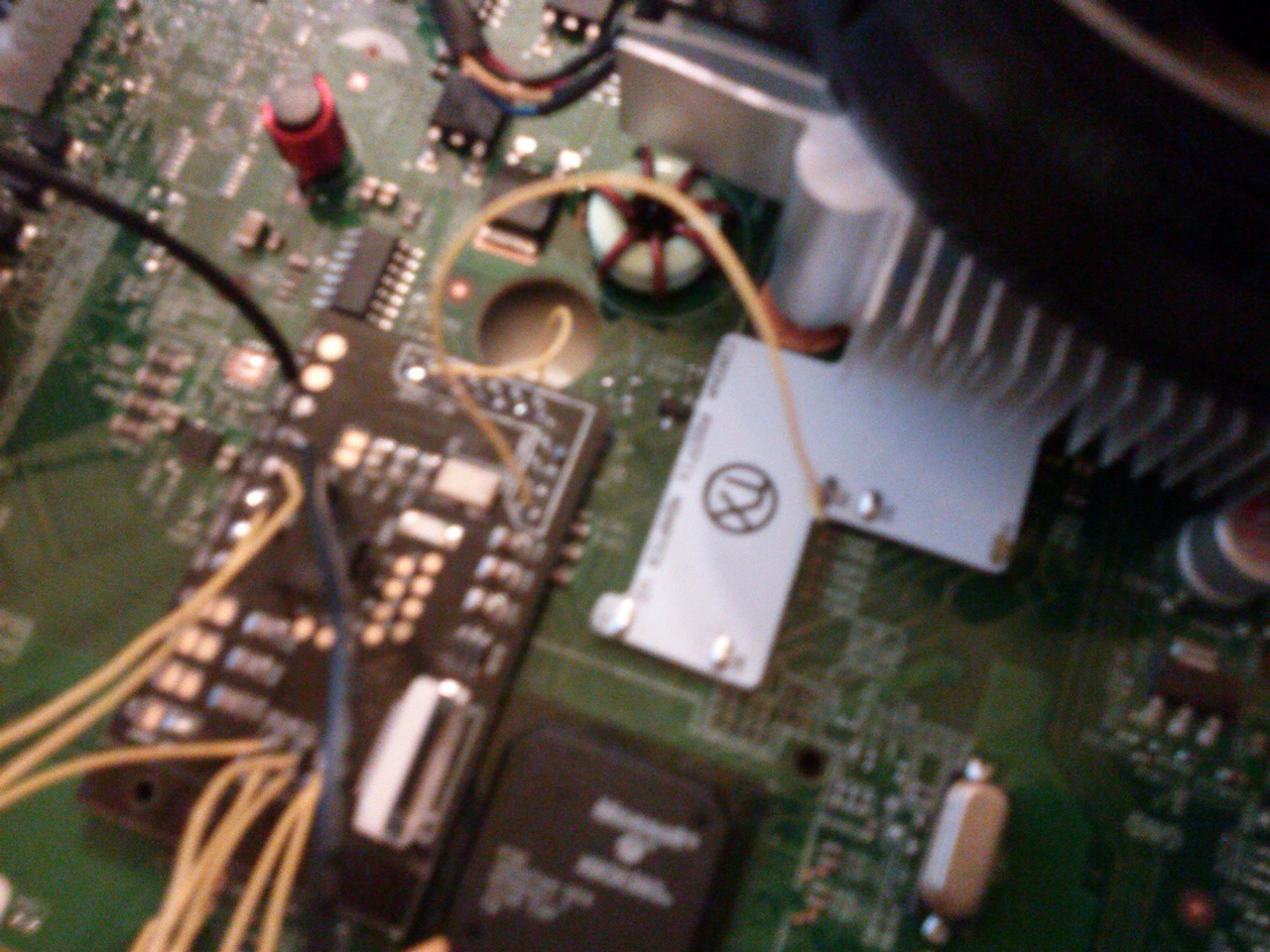

    [RISOLTO] Problema RGH corona V1 squirt 2.0-11111.jpg

    eccomi di nuovo,
    parto subito dicendo che con questo chip ho glitchato perfettamente la trinity che ho..i tempi di avvio sono praticamente immediati

    oggi mi sono rimesso a lavorare su questa corona
    è una V3
    ho montato il postfix v2 ma questa volta chip non glitcha...a volte lampeggia quando misuro la tensione sul POST...uso i bitstram del sito per lo squirt 2...
    visto che questo chip ha i post tuner sto usando fili corti e poi gioco con i vari tune
    le tensioni arrivano in tutto ma sembra che il post faccia un po' di capricci
    grazie

    scusate la qualità della foto ma il cell fa al massimo questo e la fotocamera è scarica

  11. #11
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Controlla che il postfix sia ben fissato. Può capitare che altrimenti non faccia bene contatto con la ball

    Edit: spostata nella sezione adatta

    from Galaxy NOTE 2
    Ultima modifica di pocoyo2; 27-06-14 alle 15: 33
    "... quando il domani verrà, il tuo domani sarà!"

  12. #12
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    Posta delle foto fatte bene perchè non si vede niente.
    Il postfix l'hai fissato ? La tensione sul postbit è 1.8 che ogni 5 secondi va a 0 e poi ritorna a 1.8 ?
    IL MODDING E' ARTE

  13. #13
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13
    il psotfix non l'ho saldato se è questo che intendete ma sembra ben ancorato

    gli 1.8 arrivano ma noto che quando cala a 0 rimane a 0...il chip non lampeggia come fa sulla trinity (lo stesso problema dello squirt nano che però il led si accende solo quando misuro la tensione)

    ora le cose sono 2...o ho dissaldato un po' l'ago del postfix per errore e magari non fa ben contatto (ma penso che non restituirebbe 1.8) oppure devo provare a saldarlo sulla resistenza per fissarlo meglio

    in serata dovrei riuscire a caricare una foto meglio definita

    grazie

  14. #14
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    Devi fissarlo saldandolo sui condensatori.
    IL MODDING E' ARTE

  15. #15
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13

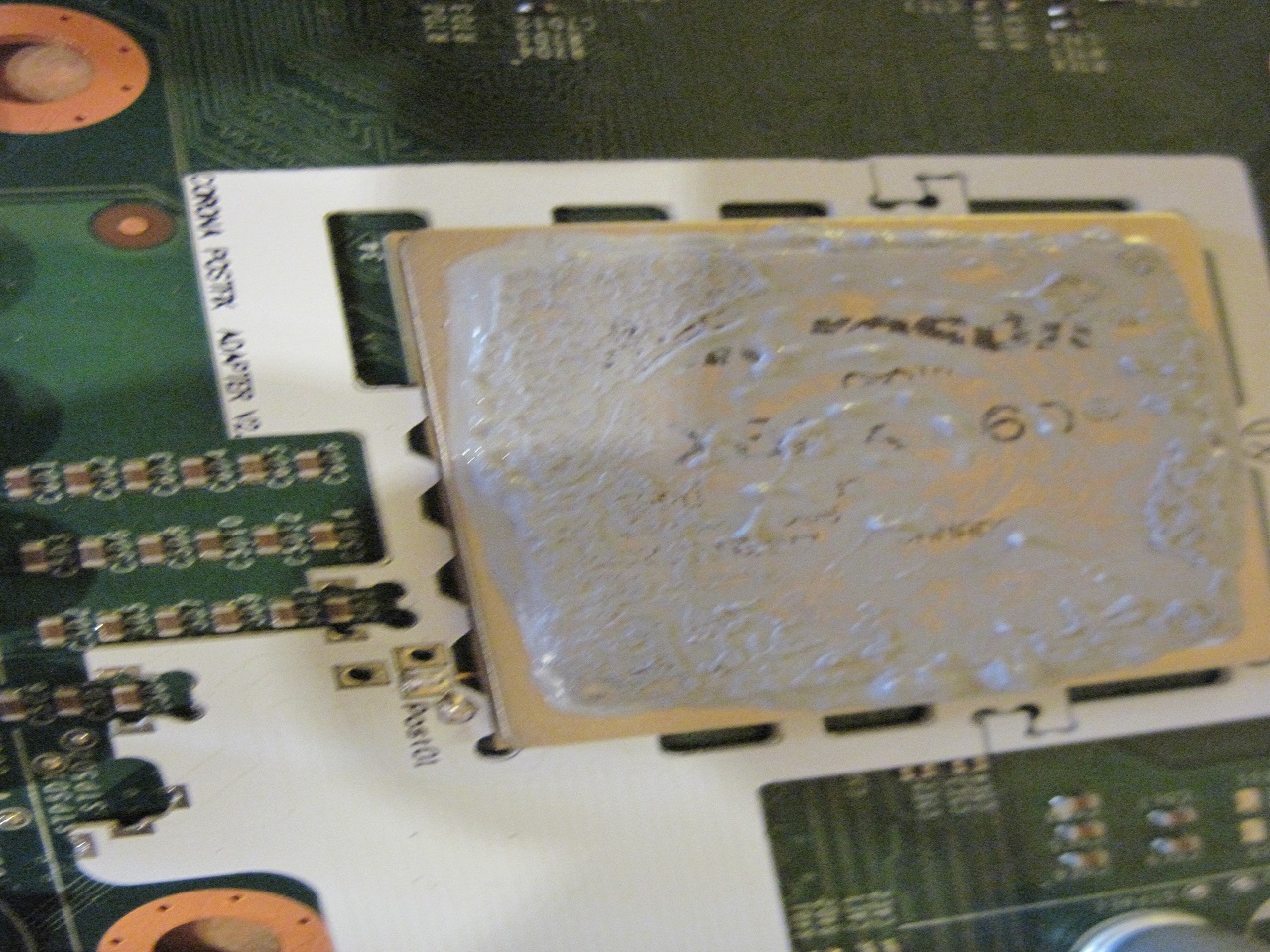

    [RISOLTO] Problema RGH corona V1 squirt 2.0-2222.jpg

    questo è il postfix ...ora sto provando con uno squirt micro ma mi restitusce post 1,80 o poco meno la maggior parte delle volte,ma sta fisso e il led del micro è perennamente spento,se lo tocco col tester si accende lo standby credo ma non il led completo...sto anche facendo prove sui tuning del postfix v2..in ogni caso in questa consolle devo solo leggere le chiavi dopodichè ci monto un x3ky

    scusate se le foto escono da schifo
    Ultima modifica di panox80; 27-06-14 alle 20: 51

  16. #16
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    Fissalo, devi saldarlo ai condensatori oppure se è solo per la key fissalo bene con le mani, metti il nastro e una volta recuperata la key lo togli
    IL MODDING E' ARTE

  17. #17
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    capitato a me postfix installato ma nada debug, metto il puntale del tester e il post risulta collegato con debug attivo, levo il puntale e nana... morale postfix curvo che fa collegamento solo con il puntale che spinge, risolto con cornice isolante

  18. #18
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    13
    qua non debugga,il post resta a 1,80 ,anzi il led lampeggia solo se gioco con i puntali del tester con la gnd e il punto del post...ho paura di aver spostato l'ago,di poco ma secondo me si è spostato

    al max proverò con un altro postfix se con questo non vuole proprio andare

    ah una cosa ho notato,la piazzola del post 01(quella vicino alla cpu) deve essere a contatto con la piazzola dell'ago?

  19. #19
    Newser L'avatar di GAMEPLAYCONSOLE
    Data Registrazione
    Jun 2013
    Località
    Grottaglie (TA)
    Messaggi
    1,661
    Se ce l'hai usa un'altro postfix .
    Vuoi dire la 4 ball del postbit sotto la cpu ? Si l'ago del postfix deve toccare la 4 ball del postbit sotto la cpu .
    Ultima modifica di GAMEPLAYCONSOLE; 27-06-14 alle 22: 49
    IL MODDING E' ARTE

  20. #20
    DrSchottky
    Guest
    Hai l'ago piegato (o almeno così sembra dalla foto), prova a cambiare postfix.
    GAMEPLAYCONSOLE likes this.
