Corona V2 e squirt 360 non glicha...davvero strano!

[mimmos82]

Ho una corona v2 con post_out (ho verificato che lo sia guardando sotto il dissipatore se mancavano le piste) ho estratto la nand correttamente, creato ecc e l'ho flashato, ho tolto l'sd reader e il filo per idle, installato il chip squirt, programmandolo col timing SQUIRT__Corona_minusone_nr.svf, seguendo lo schema del team, 55cm rst e post quanto basta, la console si accende ma non glicha per niente.
Ho provato diverse configurazioni di lunghezze del reset 60, 70, 120, oppure post e rst cortissimi, niente, anche il rst con resistenza nulla. Ho pensato che fosse un problema di programmazione del chip e l'ho programmato con urjtag e tutto ok, con autogg col flat e con i pad saldati sotto al chip ma nulla...uso lo slave programmer per programmarlo (che funziona benissimo, l'ho provato).
Ho riflashato la nand originale e la console funziona correttamente...ho letto sul forum che potrebbe essere l'oscillatore on-board che potrebbe essere andato ma come posso testarlo?
Grazie per l'aiuto!

P.S.

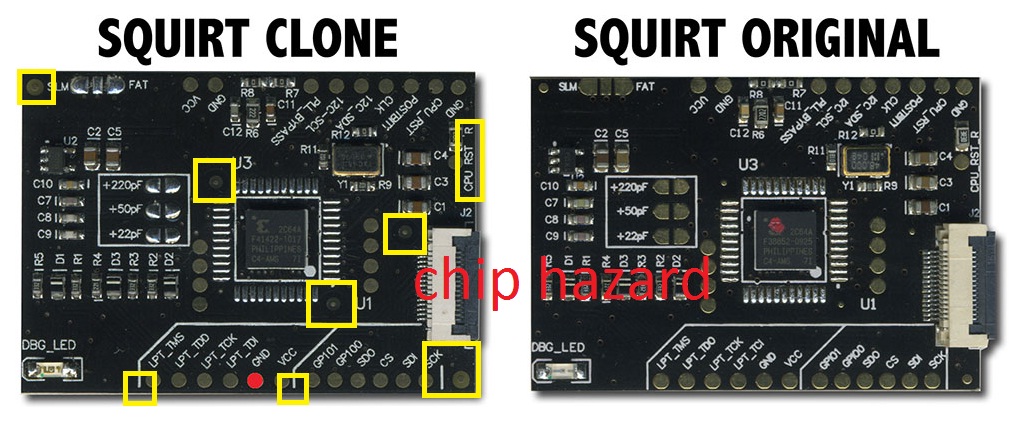

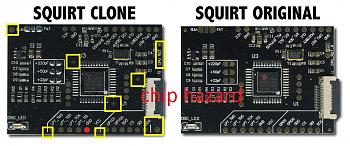

lo squirt è quello originale no clone, ho seguito questa foto;

[deco.gio]

curiosita' mimmo....hai un'altro chip per verificare se nn ci siano problemi sullo stesso?

[mimmos82]

curiosita' mimmo....hai un'altro chip per verificare se nn ci siano problemi sullo stesso?

infatti ho dimenticato di mensionarlo, ma è l'unico che ho...mannagg!

[deco.gio]

il led dello squirti gliccia??
cambia istallazione e posizionalo come da foto dai un okkiata qua:
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/1304-thread-dedicato-fateci-vedere-le-vostre-installazioni-rgh-21.html[/url]
ultimo post

[zeruel85]

Le tensioni su Post, Reset, I2C quanto sono? A console accesa naturalmente...

[Tommino81]

Mimmo se sono squirt bga scordati reset corti .
Viceversa dai cloni con xilinx
Prova a fare un reset 40cm
E metti il re set con la resistenza (quello laterale)
Poi prova 220+50
Edit
Ma non hai proprio debug?

Inviato dal mio ZP980

[aquilus]

A quanto ho sentito dire esistono diverse v2 e v4 che sono "dure" a glitchare.
In qualche caso solo con cr3 pro in fake post ci si riesce.
Le chiamano le "Corona" inglitchabili...

[mimmos82]

Innanzitutto grazie a tutti di avermi risposto, nessun debug, dico mai led accesso del chip! Il chip è bga quindi evito reset corti...;-)
Tensioni rilevate:
RST: 1,82 (reset collegato con resistenza attiva)
POST: 1,77
(il rts e post si azzerano e ritornano tali ad intervalli di tempo..credo è normale)

SDA: oscilla tra 3,27 a 3,30
SCL: oscilla tra 3,28 a ,3,30

test provati:
*220+50 niente;
*rst con resistenza niente;
*rst 40cm niente;

che mi dite?

[-Criscros-]

A console accesa guarda la tensione su clk sullo squirt se è inferiore a 1.6 cambia oscillatore, se non glitcha ed è un bga tieni premuto sul bga e prova ad accenderla

[Tommino81]

Tutto nella norma direi cambia chip
Priva non avevo capito che non avevi debug
Ma se la faccenda e' cosi ' potrebbe essere il chippetto
Consiglio un proto
Provato in questi giorni davvero fenomenale

Inviato dal mio ZP980

[mimmos82]

A console accesa guarda la tensione su clk sullo squirt se è inferiore a 1.6 cambia oscillatore, se non glitcha ed è un bga tieni premuto sul bga e prova ad accenderla

non ci crederai, ma risulta 0,96......aspè, ho anche schiacciato sul bga e signore e signori si è acceso il il led di debug!
C...o, mai capitata na cosa del genere...c'è sempre una prima volta...ora provo un piccolo reflow?

[-Criscros-]

Fa reflow e via il clk deve comunque essere 1.6

[Tommino81]

pultroppo alcuni di questi squirt clonazzi danno qualche problemuccio meglio cosi' se hai risolto
magari assicurati che il chip tenga , testando la consol con vari riavvii

[-Criscros-]

I clone bga degli squirt devo ancora vederli, questo problema li hanno gli originali purtroppo...son passato a tx adesso, meno sbatti.....

[mimmos82]

Fa reflow e via il clk deve comunque essere 1.6

Reflow fatto ma nulla, se schiaccio il bga non accende più...la tensione su clk è salita a 1,16..va cambiato cmq?
Come oscillatore tengo uno tirato via da un matrix v3 clone che come dimensione è più grande (lo saldo con i fili) va bene lo stesso no?!

[GAMEPLAYCONSOLE]

si va bene

[aquilus]

I clone bga degli squirt devo ancora vederli, questo problema li hanno gli originali purtroppo...son passato a tx adesso, meno sbatti.....

I clone bga dello Squirt vanno alla grande...stesso rendimento ed installazione degli originali...

[mimmos82]

l'oscillatore l'ho installato, niente da fare...ora sembrano tutto ok le tensioni ma il post e' 0....ho scollegato il cavo e misurato senza collegarlo al chip e mi escono 1,77 come prima ma come lo collego al chip 0. Chip andato?

[Tommino81]

mimmo cambia chip se ne hai la possibilita'

[Tommino81]

I clone bga degli squirt devo ancora vederli, questo problema li hanno gli originali purtroppo...son passato a tx adesso, meno sbatti.....

di tutti i cloni bga che ho usato e mi son passati tra le mani , gli unici due (fallati) non si programmavano, per il resto sempre funzionato come si deve
mi piacerebbe invece provare gli altri programmabili esempio con il 4_3 ecc...
