Come leggere nand con infectus e zif 48

[Mauroz]

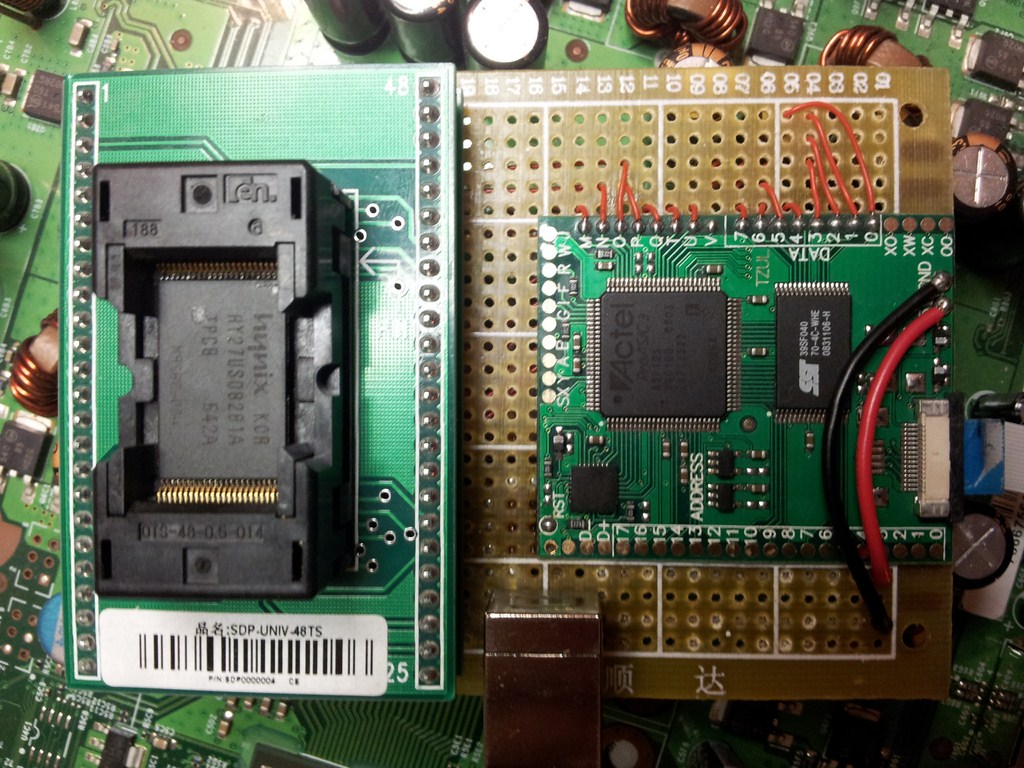

Ho terminato l' installazione dello zif socket per le singole nand.Controllato la piedinatura dell' infectus e corrisponde ai relativi pin della nand.Infectus alimentato a 5V e nand a 3,3V ora per ffare la lettura uso infectus prgrammere o cosa?Grazie

[Titty]

Prova con l' infectus programmer

[Mauroz]

Quando lancio infectus programmer non trovo nessuna voce per leggere la nand.Quando ho fatto il downgrade dell' infectus, nell 'ultimo passaggio dove dice di selezionare double nand programmer e poi fare update, ho selezionato solo nand programmere visto che leggo una sola nand

How to downgrade Infectus for PS3 use
by uncle xor


If you accidently upgrade your Infectus device with the latest firmwares
from the v3.9.9.0 programmer software it will no longer support
PS3 Nand Access. Once upgraded it doesn't want to support downgrading
either. This is of course very sucky.

To get around this you can erase the Infectus device so that you can then
install a firmware from earlier Infectus programmer software, allowing
you to then use your Infectus to access the PS3 Nands. I recommend using
the v3.9.3.0 programmer that is included in this package.

1) Extract the contents of the package that this text file came in to your
PC.

2) Connect your Infectus device to your PC via USB. It does not matter
if the device is installed in your PS3 or not.

3) When Windows attempts to install drivers to support your Infectus
device, direct it to the "USB-Drivers3.1" folder from this package.

4) Once the drivers have successfully installed you can run the
Infectus programmer "InfectusProgrammer.exe" from this package.

5) Now go to the "Tools" menu and select "Open Infectus" to open the
"Actel Panel".

6) Click on the "Load DAT" button and select the file
"ps3_firmware/17_0102A121_double_nand.dat".

7) Now Click the "Erase" button and wait till it finishes erasing.

8) Close the "Actel Panel" and go to the "Actel Firmware" menu and
select "Double Nand Programmer", then on the same menu select
"Update". It should now flash the correct firmware for PS3 Nand
access onto your Infectus device.

9) Once flashing completes you are done.

[Razorbacktrack]

Non ri fa selezionare nulla ?

Non ti fa scegliere la nand ? non ti fa scegliere cosa fare ?

[Mauroz]

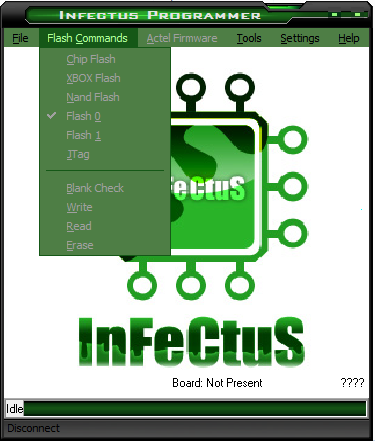

Con la versione 3.9.3.0 vado su actel firmware, giusto?Seleziono nand programmer, poi su flash command posso selezionare flash 0 o flash 1 e non ho nient' altro.Fin qui è corretto?Poi dopo che dovrei fare?Sto provando con una nand di una 360 xenon d 16 mb

[Razorbacktrack]

La nand viene rilevata o sotto c'è scritto UNKNOWN ?

[Mauroz]

Sotto c' è scritto unknow, la nand è alimentata a 3,3V e infectus a 5V, ma così non me la vede

[davidedide]

Nand non riconosciuta prova a controllare i collegamenti

[Mauroz]

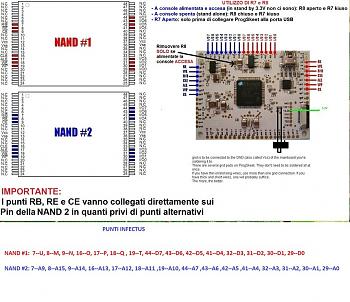

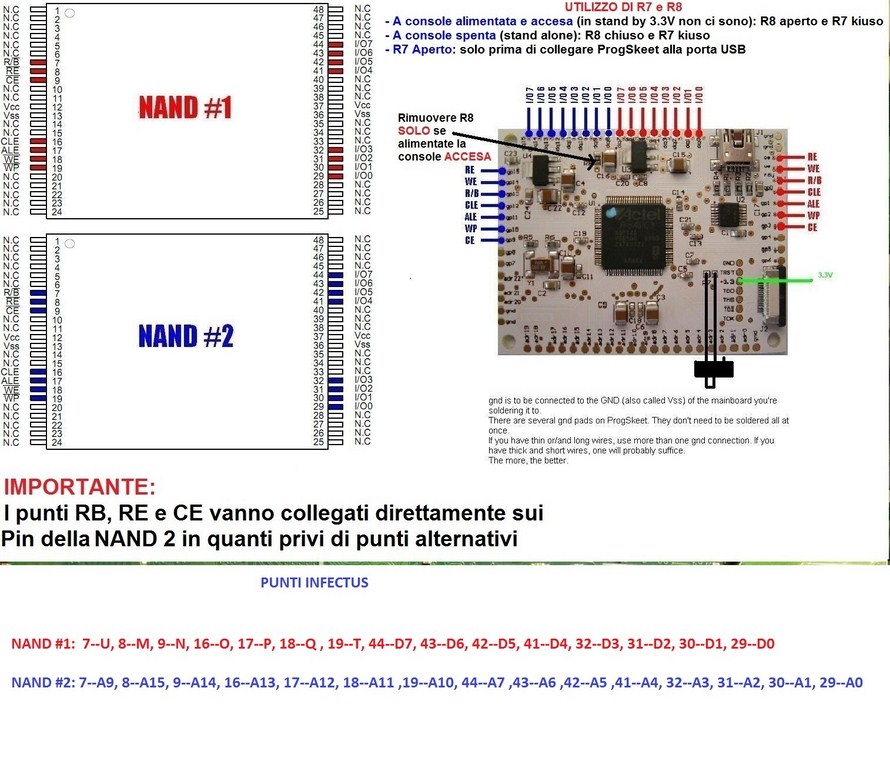

Ho controllato col tester seguendo la piedinatura


un puntale sul pad infectus, e l' altro con ago al pin nand e coincidono, , sono 15 collegamenti più le 2 vcc collegate insieme e Vss collegate insieme.Sulla nand ho 3,27V e 5,04 sull infectus

[Mauroz]

C' è qualche accorgimento particolare, ponte o cose del genere perchè l' infectus veda la nad, praticamente adesso la nand oltre ad avere quei 15 collegamenti diretti con l' infectus, ha la 3,3V e nient altro e 5V all' infectus, non c' è nient' altro da collagare?I 2 switch di programmazione dell' infectus in questo caso non conta la loro posizione?

[Razorbacktrack]

La massa l'hai collegata ?

[Mauroz]

Per alimentare il tutto sto usando usb con regolatore da 3,3 che uso per la nand e i 5 per l infectus.Per massa quale intendi?

[zeruel85]

Posti delle foto del tuo lavoro? Oltre ai 5V e 3,3V hai collegato la massa come dice Razor?

Inviato dal mio GT-I8150 con Tapatalk 2

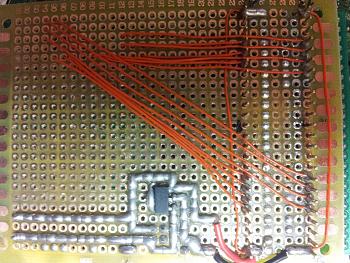

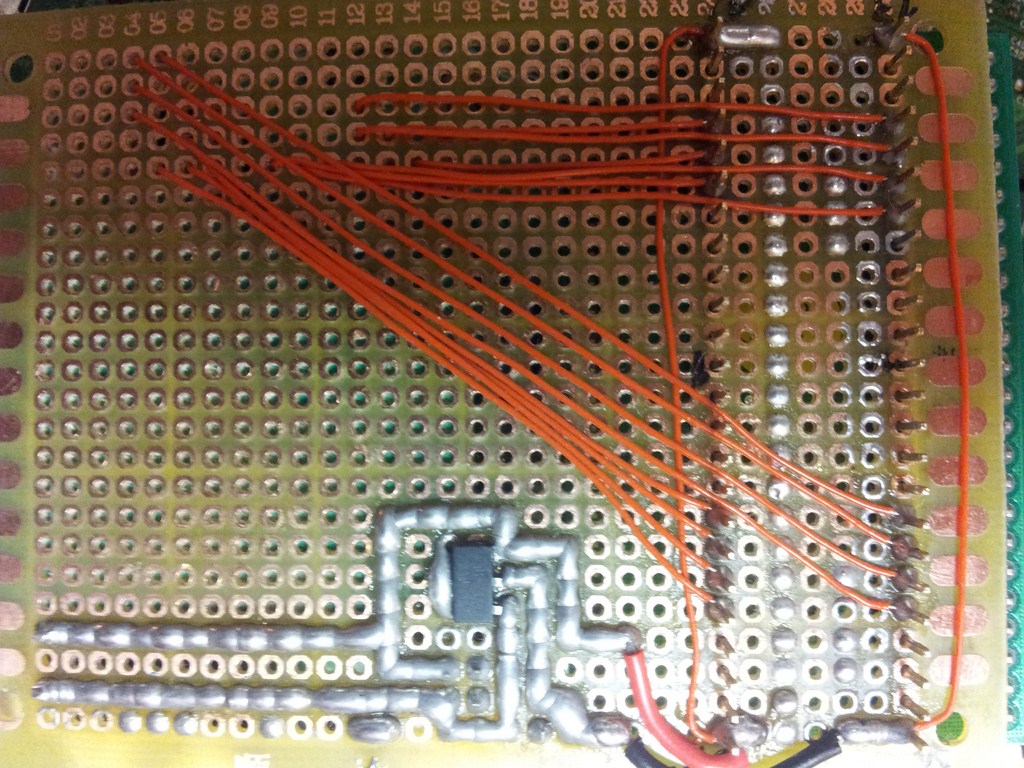

[Mauroz]

Non l ho collegata allora.Come va collegata?Tra un po posto le foto

[zeruel85]

Dai Mauroz, dio santo, sei un utente navigato, non ti perdere in queste cose.. Mi domando come hai fatto a misurare i valori di tensione senza aver collegato la massa..

Inviato dal mio GT-I8150 con Tapatalk 2

[davidedide]

Sarebbe il negativo

[Mauroz]

Dai Mauroz, dio santo, sei un utente navigato, non ti perdere in queste cose.. Mi domando come hai fatto a misurare i valori di tensione senza aver collegato la massa..

Inviato dal mio GT-I8150 con Tapatalk 2

E' che forse non ci siamo intesi bene

[Mauroz]

Dai Mauroz, dio santo, sei un utente navigato, non ti perdere in queste cose.. Mi domando come hai fatto a misurare i valori di tensione senza aver collegato la massa..

Inviato dal mio GT-I8150 con Tapatalk 2

Ho misurato tra il cavo rosso e nero su infectus e pin Vcc e a Vss sulla nand

[zeruel85]

E allora la hai messa la massa, ma lol

Inviato dal mio GT-I8150 con Tapatalk 2

[Titty]

Manca la Massa... ma dico io siamo alle Basi e dico Basi... manchiamo di questo e vogliamo far un downgrade. Capisco che nessuno nasce "imparato"...
Collega il VSS della nand al GND della USB di alimentazione

Poi onestamente non capisco come hai collegato l' alimentazione della NAND...
IO dico di no... nn vedo la massa collegata alla NAND... come nn capisco il tipo di alimentazione che prende...
