Armandglitch v 2.1 versione finale

**Armand** · 10-12-12

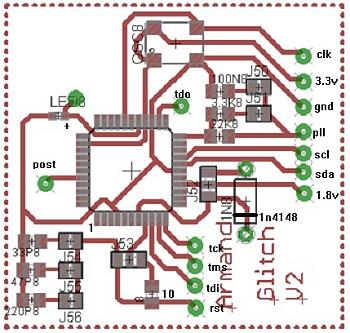

siccome sto ricevendo parecchie email di richiesta di info su questi chip pubblico questo thread (e sarà l'ultimo) che spiega il funzionamento di questo chip, con relativo link al download della pcb e immagine con il posizionamento dei componenti. tutti i componenti sono smd 0805 tranne il diodo e il led che è smd 0603

Armandglitch v 2.1 versione finale-immagine.jpg

[URL="http://www.mediafire.com/view/?ylzxz0k8wzrr7c2"]link al pdf[/URL]

per rgh 1.0 phat:

aggiungere resistenza da 22k sul pll e condensatore 100nf tra pll e gnd. se il condensatore serve basta chiudere il jumper. non montare l'oscillatore e montare il diodo. chiudere il jumper J52 mettendo in corto la piazzola centrale e quella superiore. Chiudere il jumper J53 mettendo in corto la piazzola centrale e quella di sinitra. mettere i 3 condensatori tra cpu rst e massa e chiuderli all'occorrenza.

rgh 2.0 phat:

montare diodo e chiudere il jumper J52 mettendo in corto la piazzola centrale e quella superiore. Chiudere il jumper J53 mettendo in corto la piazzola centrale e quella di destra. aggiungere resistenza da 10 ohm sulla piazzola predisposta

rgh slim trinity:

montare solo i 3 condensatori tra cpurst e gnd chiudendo già il jumper di quello da 220p. all'occorrenza chiudere anche gli altri. chiudere il jumper J52 mettendo in corto la piazzola centrale e quella inferiore. Chiudere il jumper J53 mettendo in corto la piazzola centrale e quella di sinitra. non montare oscillatore

rgh corona:

montare oscillatore, chiudere il jumper J52 mettendo in corto la piazzola centrale e quella inferiore. Chiudere il jumper J53 mettendo in corto la piazzola centrale e quella di sinitra.

ciao e grazie a tutti
