Corto sulla linea 3.3V su scheda madre corona 4 gb

[nexus]

Ciao ragazzi buonasera!!!oggi mi è arrivata una console corona 4 gb avente questo problema....!!!!dando tensione all'avvio la console è morta, sn presenti solo due tensioni...5 V e 1.22V, mentre il resto delle tensioni sn nulle!
Il fatto è che nella linea 3.3V, c'è un corto pieno cioè sia sulle piazzole dove sta il chip phison che a monte del sistema corto bollato su la linea!!!a questa console hanno provato a fare RHG e sicuramente avranno creato un corto, e non se ne sn accorti che stavano lavorando sotto tensione..
Chiedo a voi come potrei sezionare i circuiti e da dove parte la tensione 3.3v sulla scheda
a dimenticavo la spia dell'alimentatore è arancione fissa, non diventa rossa!




Grazie a tutti per le risposte.

[pocoyo2]

In genere i regolatori sono vicino il connettore di alimentazione. Sulle trinity so dove sono ma sulle corona purtroppo no..
Se c'è un corto molto probabilmente ci sarà qualche componente rovente. Prova col dito a vedere se riesci ad "ustionarti" da qualche parte..

from Galaxy NOTE

[nexus]

grazie pocoyo della risposta!!! e infatti sulle corona il regolatore 3.3 nn riesco a trovarlo....cmq proverò con il pollice a vedere qualche componente fuso se lo trovo !!!

[pocoyo2]

Hai provato a vedere U5A1 e U5A2?

from Galaxy NOTE

[nexus]

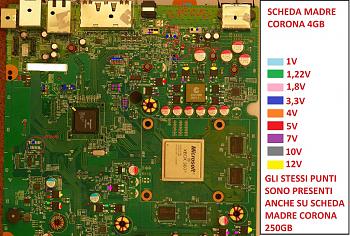

we pocoyo c'è ne solo uno di regolatore che in uscita ha 1.22V...quali dici i due regolatori che stanno vicino all'attacco di alimentazione?piazzami una foto
cmq ho fatto la prova dei componenti se qualcuno si riscalda ma niente

[pocoyo2]

from Galaxy NOTE

[imyourpapi]

Sei riuscito a risolvere qualcosa? anch'io ho lo stesso problema e il componente rovente è proprio U5A2 (corona v3)

[pocoyo2]

Staccalo e verdi se c'è continuità tra l'ingresso e l'uscita del regolatore. Così sai se dipende da lui o da altro

Inviato dal mio Transformer TF101 con Tapatalk 2

[nexus]

no macchè quella console lo distrutta completamente !!!parole povere ho staccato i componenti buoni per utilizzarli su altre schede madri....cmq fai come dice giustamente pocoo di staccare il regolatore....unico modo per ricavare il problema....almeno capisci da dove parte il problema
