Come autocostruirsi un SD card per dump Corona 4gb

**redsocks** · 12-02-13

salve
non ho ben capito i punti 4 e 7 ( di nexus) con che cosa li devo saldare....xkè nell'immagine della scheda madre ci sono 4 e 6 o.O
grazie

**pocoyo2** · 12-02-13

4 e 7 basta che li unisci tra di loro. Che poi sulla scheda corrispondono a 4 e 6 non interessa

Inviato dal mio Transformer TF101 con Tapatalk 2

**nexus** · 13-02-13

Me sa che nella foto dobbiamo fa' un'altro ritocchino

**redsocks** · 13-02-13

quindi devo unire sulla fake sd i fili 4 e 7 e sulla motherboard fare un ponte tra 4 e 6 ?

**ziojackj** · 16-02-13

anche io ho il dubbio dopo che ho unito sulla fake sd i fili 4 e 7 sulla motherboard devo fare un ponte tra 4 e 6 ?

Grazie a chiunque mi risponda...

**dottorniù** · 16-02-13

no non serve nessun ponte sulla motherboard tra 4 e 6 sono entrambi gnd e quindi è indifferente a quale delle due colleghi il filo proveniente dalla fake sd

**nexus** · 16-02-13

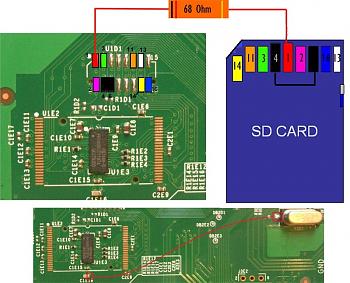

dai ragazzi questo schema è così semplice da capire e che diamine

Come autocostruirsi un SD card per dump Corona 4gb-mmcsd.jpg

se copiare questo schema è difficile dai....vi ho cacciato i numeri così è meglio

ho messo la stessa immagine nel post iniziale.

ps. la 68ohm non la mettete se no vi esaurite ancora di più

!!

**The Pusher** · 16-02-13

Originariamente Scritto da nexus

dai ragazzi questo schema è così semplice da capire e che diamine

Clicca l'immagine per ingrandirla.

Nome: mmcsd.jpg
Visualizzazioni: 97
Dimensione: 155.5 KB
ID: 9149

se copiare questo schema è difficile dai....vi ho cacciato i numeri così è meglio

Talmente chiaro che puoi togliere la resistenza e la meta' dei punti che hai indicato, che sono inutili, se non per leggere la nand in 11 secondi anziche' in 9. Ovviamente questo dipende dal fatto che andrai ad 8bit come lettura. I pin che servono realmente saldare sulla mother sono 1-3-2-4-16 ed ovviamente il cristallo a massa.

**kiron78** · 16-02-13

Originariamente Scritto da nexus

dai ragazzi questo schema è così semplice da capire e che diamine

se copiare questo schema è difficile dai....vi ho cacciato i numeri così è meglio

Sai qual'è la cosa spiritosa....che ho fatto la fake sd seguendo il tuo tutorial e funziona benissimo, poi ho comprato il kit sd xecuter..... e non vaaaaaaaa.
Raga fatevela voi, risparmiate e il risultato è garantito

**nexus** · 16-02-13

e infatti lo scritto sopra che la resistenza è inutile

**nexus** · 16-02-13

Originariamente Scritto da kiron78

Sai qual'è la cosa spiritosa....che ho fatto la fake sd seguendo il tuo tutorial e funziona benissimo, poi ho comprato il kit sd xecuter..... e non vaaaaaaaa.
Raga fatevela voi, risparmiate e il risultato è garantito

cì cì qualcuno è riuscito !!miragolo!!!!

**ziojackj** · 16-02-13

Io invece sto impazzendo perché non va non mi rileva Nnt aiuto !

Inviato dal mio GT-I9300 con Tapatalk 2

**nexus** · 16-02-13

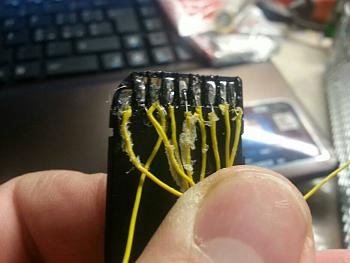

dalla foto che hai caricato si capisce che non hai capito proprio niente di come costruire sd!!!no comment!!!

**ziojackj** · 16-02-13

x sbrigarmi stavo provando così!!!!! ma non funziona lo collegata con quei punti ma nnt !!!!!!!!!!!!

**kiron78** · 16-02-13

Non devi saldare li!!! Guarda meglio il tutorial

Inviato con poste italiane

**ziojackj** · 16-02-13

lo so che devo saldare all'interno e lo fatto ma non mi legge nnt non rileva nnt !

**kiron78** · 16-02-13

esiste anche il problema di compatibilità con i card reader

**ziojackj** · 16-02-13

quali sono compatibili card reader? io nel notebook non lo posso mettere normalmente?

**kiron78** · 16-02-13

Guarda il mio lettore integrato nel mac non va! ho comprato un multi card reader della hama e funziona. altre marche non saprei

**dottorniù** · 16-02-13

Anche io ho un lettore della hama di plastica blu trasparente e funziona. Comprato alla coop per 9 €

Inviato dal mio HTC Sensation XE with Beats Audio Z715e con Tapatalk 2
