[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang

**astrolabio** · 26-10-11

Io ho il tuo stesso problema schermo nero e nulla piu'....se rimetto la nand originale tutto funziona perfettamente...ho anche aggiornato e rifatto tutto il tutorial passo passo e cotrollato le saldature con il tester su una scala di 200 ho valori di resistenza quasi zero....tra il filo e l'estremita' opposto della resistenza prima del chip hana e' di circa 33 ohm insomma sfortuna vuole che non sia quello il mio problema.....Ho uno xilit cool runner programmato senza nessun problema con impact(riconosciuto in automatico all'istante)...non so' piu' dove mettere le mani......qualche consiglio? Grazie

**Raiden** · 26-10-11

Ci vogliono foto dettagliate dell' installazione per valutarne la bontà...

**astrolabio** · 26-10-11

Originariamente Scritto da Raiden

Ci vogliono foto dettagliate dell' installazione per valutarne la bontà...

Ecco le foto spero si abbastanza dettagliate.Come puoi notare i componenti aggiuntivi(conden.resistenzaecc) non li ho saldati direttamente sul cool runner...potrebbe essere questo il problema?Grazie per l'aiuto

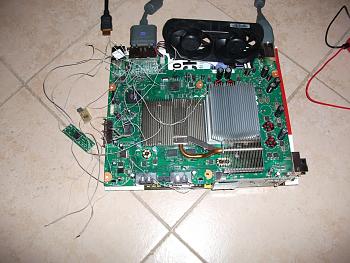

[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang-001.jpg

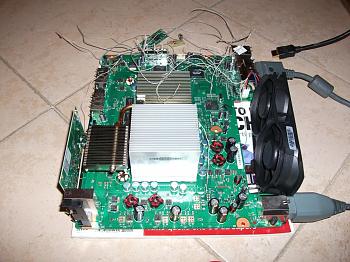

[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang-002.jpg

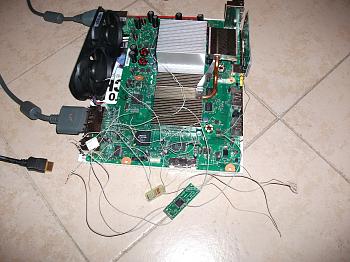

[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang-003.jpg

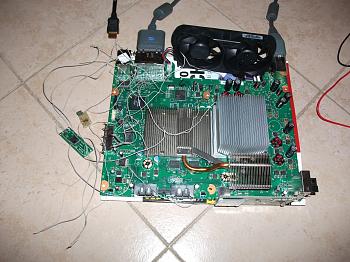

[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang-004.jpg

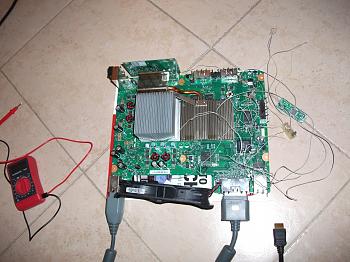

[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang-005.jpg

**Titty** · 26-10-11

Più ke altro io ti cosiglio di rifare tutto... magari con fili meno Kilomatrici e con meno interruzioni possibili
Poi almeno un pò di stagno... li hai uniti a mano... il Glitch è sensibile tu proprio stai facendo il peggio del peggio....

**astrolabio** · 26-10-11

Originariamente Scritto da Titty

Più ke altro io ti cosiglio di rifare tutto... magari con fili meno Kilomatrici e con meno interruzioni possibili
Poi almeno un pò di stagno... li hai uniti a mano... il Glitch è sensibile tu proprio stai facendo il peggio del peggio....

Hai ragione non e' un bel vedere ma doveva essere una cosa provvisoria se tutto andava a buon fine da buon elettricista avrei stagnato e cablato come si deve e comunque assurdo ma vero la prima volta che ho montato il tutto alla quinta accensione della 360 e' arrivato xell per poi non farsi mai piu' rivedere.Insomma una volta a funzionato ma solo una e poi piu' nulla.Nelle prime accensioni(sono state circa una quindicina) non ho toccato ne mosso nulla e quindi non so' cosa abbia provocato quell'unica accensione riuscita....

**pocoyo2** · 26-10-11

Io ho risolto con un condensatore 470pF tra pll-bypass (della console) e massa.

Inviato dal mio HTC Desire HD

**Raiden** · 26-10-11

Originariamente Scritto da pocoyo2

Io ho risolto con un condensatore 470pF tra pll-bypass (della console) e massa.

Inviato dal mio HTC Desire HD

Dove l'hai lurkata sta cosa ?

**pocoyo2** · 26-10-11

Originariamente Scritto da Raiden

Dove l'hai lurkata sta cosa ?

O.o

Esperienza PERSONALE ...

Inviato dal mio HTC Desire HD

**Raiden** · 26-10-11

Mica era in tono offensivo, pensavo fosse spuntata da qualche parte...

**pocoyo2** · 26-10-11

Scusa. Avevo frainteso.

Peace and love!

Comunque sono andato a tentativi e, mentre ero al telefono con rf1911, siamo arrivati a quest'ultimo test. Senza condensatore mi aveva glitchato una sola volta. Con il condensatore l'avvio e' quasi istantaneo.

Inviato dal mio HTC Desire HD

**advapi** · 26-10-11

scusate ma cos'è il discorso che dopo 5 tentativi falliti di boot la console va in protezione? mi sembar di averlo letto questa mattina sul thread... riflashando a nand originale si può tornare ad azzerare il contatore? Grazie ciao

**Troppnnand** · 26-10-11

@astrolabio: la patch l'hai fatta con python con il comando build_FAT del pacchetto 1.1 di RGH e con il CDjasper? Ho notato che se usi il BestPig non va proprio bene bene. Comunque metti un led tra il pin 15 e la massa: deve rimanere acceso circa mezzo secondo ogni tentativo di riavvio, se è più rapido c'è qualche problema nelle saldature (è quello che ho riscontrato io).
@advapi: in teoria il boot originale va in RROD se salta il mcmp per più di 5 volte, non dovrebbe andare in blocco. La patch, oltre ad aggiungere xell, imposta il numero di tentativi di riavvio a infinito, o meglio finchè non glitcha!

Correggetemi se sbaglio!!
Nicola

**Raiden** · 26-10-11

interessante la cosa del led XD

I riavvii dovrebbero essere infiniti

**astrolabio** · 26-10-11

Originariamente Scritto da pocoyo2

Io ho risolto con un condensatore 470pF tra pll-bypass (della console) e massa.

Inviato dal mio HTC Desire HD

Ciao scusami mi puoi spiegare meglio?Avete scoperto che ci sono 360 che hanno bisogno di un condensatore aggiuntivo? Non ho disponibile un conensatore da 470 pf uno differente potrebbe andare bene lo stesso? Grazie

**astrolabio** · 26-10-11

Si l'ho fatta con python, il comando buid_fat del suddetto pacchetto ma non con cd jasper e bestpig.....la striga usata e' questa"python common\imgbuild\build_FAT.py nome_del_dump_NAND.bin common\cdxell\CD common\xell\xell-gggggg.bin".Ok provero' con il led ma comunque ho rifatto le saldature con dei fili piu' spessi e ricontrollato con il tester.....tutti i contatti sono a posto ma nulla schermo nero...se continuo a rifare ancora le saldature tra un po' avro' dei buchi piuttosto che delle piazzole comunque grazie dell'aiuto

**pocoyo2** · 26-10-11

Originariamente Scritto da astrolabio

Ciao scusami mi puoi spiegare meglio?Avete scoperto che ci sono 360 che hanno bisogno di un condensatore aggiuntivo? Non ho disponibile un conensatore da 470 pf uno differente potrebbe andare bene lo stesso? Grazie

Io ho provato con l'unico condensatore che avevo.. non ho fatto nessun calcolo!
Quindi puoi provare con quello che hai. Io, prima di saldarlo, l'ho tenuto con le dita ed ha glitchato.

Ripeto, non sono andato a colpo sicuro: prima di trovare quel punto ho testato quel condensatore un pò dappertutto!!

**Troppnnand** · 26-10-11

prova questa: python common\imgbuild\build_FAT.py nome_del_dump_NAND.bin common\cdxell\CDjasper common\xell\xell-gggggg.bin
se non erro il CD normale si usa sulle slim e sulle FAT non 512.
A me ha funzionato solo questa, sempre che tu abbia una jasper 512 e non 16

**Raiden** · 26-10-11

Originariamente Scritto da pocoyo2

Io ho provato con l'unico condensatore che avevo.. non ho fatto nessun calcolo!
Quindi puoi provare con quello che hai. Io, prima di saldarlo, l'ho tenuto con le dita ed ha glitchato.

Ripeto, non sono andato a colpo sicuro: prima di trovare quel punto ho testato quel condensatore un pò dappertutto!!

Un metodo da perito elettronico, approvato al 100% ^_^

**astrolabio** · 26-10-11

Originariamente Scritto da pocoyo2

Io ho provato con l'unico condensatore che avevo.. non ho fatto nessun calcolo!
Quindi puoi provare con quello che hai. Io, prima di saldarlo, l'ho tenuto con le dita ed ha glitchato.

Ripeto, non sono andato a colpo sicuro: prima di trovare quel punto ho testato quel condensatore un pò dappertutto!!

Non so' come ringraziarti stavo diventando matto.Ho provato anch'io con dei condensatori che avevo prima uno da 220pf,ho fatto come te tenendo i fili con le dita ma nulla poi stessa prova con un condensatore da 470nf e dopo 45 secondi ha finalmente glitchato appena potro' ne provero' uno da 470pf magari accorcio i tempi....a te in quanto glitcha? Grazie ancora per la dritta...

**astrolabio** · 26-10-11

Originariamente Scritto da Troppnnand

prova questa: python common\imgbuild\build_FAT.py nome_del_dump_NAND.bin common\cdxell\CDjasper common\xell\xell-gggggg.bin
se non erro il CD normale si usa sulle slim e sulle FAT non 512.
A me ha funzionato solo questa, sempre che tu abbia una jasper 512 e non 16

Non una 512 ma una 256 mb ma a quanto pare e' la stessa cosa......comunque ho risolto ma ti ringrazio dell'aiuto
