Quarzo 48MHz per RGH Corona, facciamo chiarezza!

[ovlas]

scusa e questa documentazione
non è accessibile a chiunque online?
cioè
può benissimo scaricarsi il pdf che si trova nei vari siti e spacciarlo per quello del componente che intende vendermi...
sbaglio?

cmq
alla mia richiesta mi ha dato questo
[url]http://www.farnell.com/datasheets/75399.pdf[/url]
però i seriali non credo coincidano con quanto in foto
ergo cerca di fottermi?

[Electron^-]

fossero questi andrebbero bene, poi ovviamente tutto sta alla serietà del venditore...

[ovlas]

e appunto
chiedevo
se cè un modo diverso per verificare queste specifiche..
dalla serigrafia scritta sopra non se ne ricava nulla?

[ovlas]

questo va bene?
[url=http://postimage.org/image/h35mkv3s7/89fdf2ff/]Image codes: IMG 0082[/url]

ecco il pdf
[url=http://speedy.sh/rwYMu/CO4310.pdf]CO4310.pdf - Speedy Share - upload your files here[/url]

vaben?

[ovlas]

[ovlas]

nessuno riesce a perdere 30secondi a rispondermi?

[D@rio]

io ho visto il datasheet, ma la sigla non c'entra nulla con la foto che ti ha mandato

[ovlas]

in caso con quelle specifiche
andrebbe bene?

[D@rio]

quel datasheet è relativo alla famiglia di oscillatori, non al singolo dispositivo: quelli da 1MHz a 50MHz (quindi anche quelli da 48MHz) hanno la sigla che inizia con CO43; il resto della sigla indica la stabilità in frequenza (ad esempio CO4310 = 100 PPM, CO43025 = 25 PPM)... se fossero da 50 PPM o meno andrebbero bene, se fossero da 100 PPM andrebbero provati

tutti gli oscillatori di quella famiglia hanno possono pilotare carichi fino a 20pF (quindi OK)

[ovlas]

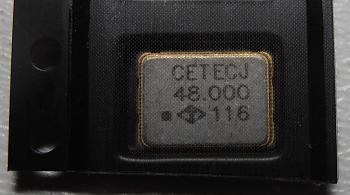

ho degli oscillatori smd con questa serigrafia scritta sopra
cetecj 48.000 116
che mi dite?

[brunosso]

ho degli oscillatori smd con questa serigrafia scritta sopra
cetecj 48.000 116
che mi dite?

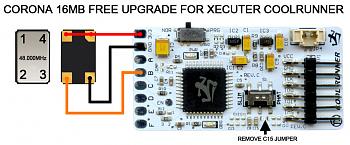

mi sono arrivati stamani, da ricambiconsole.it, mi ha risposto che il pinout è come questo

[ovlas]

anchio bruno
ma dal pinout mica vedi il modello di oscillatore e se le specifiche sono corrette...
ad egidio stesso lhanno fregato in passato
non vorrei che ci vado di mezzo pure io..a catena insomma

[brunosso]

anchio bruno
ma dal pinout mica vedi il modello di oscillatore e se le specifiche sono corrette...
ad egidio stesso lhanno fregato in passato
non vorrei che ci vado di mezzo pure io..a catena insomma

questo lo so, io gli ho chiesto il datasheet, e mi ha dato l'immagine, magari chiedigli specificatamente il datasheet, ho provato a cercarlo su internet, ma niente.
Cmq l'ho collegto e testato con il file xsvf per test_oscillatore e funziona!

[ovlas]

ok
speriamo reggano.

[brunosso]

ok
speriamo reggano.

appena fatta una corona 250gb... funzionano

[ovlas]

i problemi possono venire a lungo andare se le specifiche non sono quelle...mi pare il carico in particolare..
cmq speriamo di no

[D@rio]

se gli oscillatori sono da 3,3V e fanno glitchare la xbox con regolarità vuol dire che vanno bene, il carico massimo pilotabile non varia col passare del tempo

[brunosso]

se gli oscillatori sono da 3,3V e fanno glitchare la xbox con regolarità vuol dire che vanno bene, il carico massimo pilotabile non varia col passare del tempo

Mi sono stati venduti per 3,3V. In ogni caso la console glitcha in media dopo 8-9 leddate, con punte di 15-16 leddate. Il datasheet non sono riuscito a trovarlo, l'unica cosa che posso aggiungere oltre al codice scritto da ovlas, è che il logo serigrafato sul quarzo, che penso appartenga alla casa costruttrice, è un rombo con dentro una T

[D@rio]

ne ho trovati di simili qui

[url=http://guangshunsz.en.alibaba.com/product/628136881-211988702/IC_CETECJ_Electronic_component.html]IC 12000MHZ Electronic component - Detailed info for IC 12000MHZ Electronic component,12000MHZ,IC 12000MHZ Electronic component,12000MHZ on Alibaba.com[/url]

nell'inserzione c'è una mail, magari contattandola può fornire il datasheet

[brunosso]

ne ho trovati di simili qui

[url=http://guangshunsz.en.alibaba.com/product/628136881-211988702/IC_CETECJ_Electronic_component.html]IC 12000MHZ Electronic component - Detailed info for IC 12000MHZ Electronic component,12000MHZ,IC 12000MHZ Electronic component,12000MHZ on Alibaba.com[/url]

nell'inserzione c'è una mail, magari contattandola può fornire il datasheet

Già visto ho parlato con la signorina Javier, e mi ha detto che non hanno documenti, sono solo rivenditori. Non sa nemmeno il nome della compagnia che li produce!
