Valori di tensione strane

**nexus** · 02-06-12

Allora ragà vengo al mio problema....mi hanno mandato una console trinity senza nand ho solo la 14699, però è stata rifleshata alla 14717 e il dump nn è stato effettuato...quindi ho solo la 14699....
mo vengo al mio problema...il mio scopo è quello di utilizzare una donor 14717 per creare l'immagine e farla glitchare, e qui interviene il grande marchisio per avermi creato .ecc avendo solo la 14699...

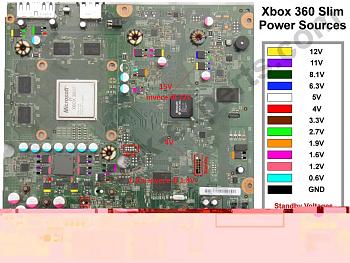

mo che mi succede....la console si avvia mi fà solo tre glitch e poi le ventole si normalizzano, calma piatta....il chip non interroga e il led di debug non si accende più...poi ho notato che la console ha valori sballati di tensione...vi posto l'immagine in allegato...sn normali secondo voi ste tensioni? oppure non è solo un problema software ma anche hardware?

**andreagtr** · 02-06-12

Prova a guardare la seconda foto!

[url]http://www.consoleopen.com/forum/hardware-xbox360-e-xbox-360-slim/4834-xbox-slim-morta-ma-veramente.html[/url]

Poi una domanda/prova, se togli i condensatori i tentativi aumentano??
Se non aumentano credo sia un problema di SMC

**nexus** · 03-06-12

azz buono st'immagine buono che me l'hai postata

...non vorrei che sti regolatori mi sballano tutti i valori di tensione sulla scheda madre devo controllare...il chip è autocostruito da me..!!!che condensatori dici?

**andreagtr** · 03-06-12

Hai aggiunto il condensatore da 220pf sul RST??
Solitamente su configurazione slim si usa! Ti dicevo di provare a toglierlo perchè mi capitó una falcon che anzichè bootare si inchiodava come hai descritto tu! Anche se nel mio caso xell partiva...
Hai provato anche a creare un Xell con la nand che ti ho passato??

**nexus** · 03-06-12

si si cond da 270 lho usato sempre quello...cmq riguardo le tensioni dei regolatori non c siamo...mi escono invece di 3.3v mi escono 4.20v mentre al regolatoredi 1.8v mi escono 2.20v....a monte arriva stabile e' in uscita he si sputtana tutto...devo trovare il datasheet di questo regolatore...non e' andre' solo l nand qua il problema ma anche hardware...

**MARCHISIO80** · 03-06-12

Non si puo' usare un ecc donor su slim

L'ecc che ti crea quella versione modificata funziona dandogli in pasto il dump pre 14717-14719 di una xbox con i nuovi cb 9230

**ovlas** · 03-06-12

Originariamente Scritto da andreagtr

Hai aggiunto il condensatore da 220pf sul RST??
Solitamente su configurazione slim si usa! Ti dicevo di provare a toglierlo perchè mi capitó una falcon che anzichè bootare si inchiodava come hai descritto tu! Anche se nel mio caso xell partiva...
Hai provato anche a creare un Xell con la nand che ti ho passato??

io che ho un chip xecuter coolrunner rev.b
ce lha già integrato il 220 su rst o no?

**andreagtr** · 03-06-12

Originariamente Scritto da nexus

si si cond da 270 lho usato sempre quello...cmq riguardo le tensioni dei regolatori non c siamo...mi escono invece di 3.3v mi escono 4.20v mentre al regolatoredi 1.8v mi escono 2.20v....a monte arriva stabile e' in uscita he si sputtana tutto...devo trovare il datasheet di questo regolatore...non e' andre' solo l nand qua il problema ma anche hardware...

Lo so, per questo ti ho linkato i regolatori di tensione!

Comunque tentar non nuoce, ma se MARCHISIO dice che non funzia con donor non saprei...
Prova comunque a rimuovere il condensatore e vedere se cambia!
Ma comunque non ti fa accedere alla nand oppure si??

Originariamente Scritto da ovlas

io che ho un chip xecuter coolrunner rev.b
ce lha già integrato il 220 su rst o no?

Si! Con dipswitch su slim!

**nexus** · 03-06-12

si alla nand mi fà accedere ma su alcuni integrati c'è un valore di tensione maggiorato di 3 volt....(striscetta gialla)è assai la cosa e mi puzza....

**andreagtr** · 03-06-12

Intendi i mosfet nella prima foto??
Per il regolatore forse potresti provare a sostituirlo con un ponte di diodi, ma non al se puó funzionare, dovremmo aspettare qualcuno più esperto...

**nexus** · 03-06-12

devo vedere con un LM317...devo vederla la cosa....magari avere un'altra scheda rottamata....devo chiedere a Raiden forse avrà una catasta di schede madri

**andreagtr** · 04-06-12

Bha, misteri dei regolatori di tensione...

**nexus** · 04-06-12

evvai scheda trovata appena vi arriva vi dico la situazione...

**nexus** · 14-06-12

ragà volevo confermare che sono i regolatori la causa dei valori di tensione sballati......ho avuto modo di testare e in effetti i valori sn perfattamente giusti
alla nand arrivano 3.30 V, prima invece 4.20V , mentre sul punto dove preleviamo 1.80V per alimentare il nostro chip autocostruito, prima avevo 2.20V ora ho regolarmente 1.80!!!
quindi se avete dei valori sballati di tensione partite cn il sostituire i due regolatori e poi andare avanti

**nexus** · 14-06-12

che nervi nn riesco a interfacciarmi con la nand...il bello e che ho la 3.3V bollati sulla nand, invece di prima che c'è n'erano quasi 5.....prima si scriveva anche avendo 5V ora invece niente....vi dico solo che il CLK conduce c sn i 33ohm della resistenza....che ne dite dove potrei controllare?

**andreagtr** · 15-06-12

Hai visto se la nand e' alimentata? c'e' un punt vicino che mi sfugge sempre...

**X-ray** · 15-06-12

provato a resettarla con il corto sui 4 pin I/O?

**nexus** · 15-06-12

no x non ho provato a resettarla....si sente solo il bip

a me qua arrivano 3.3V costanti in questo punto

Valori di tensione strane-dual_nand_ce1_ce2.jpg

a una cosa...per resettarla un polo và a GND e l'altro sul pin interessato?...di solito quando mi sn trovato in queste circostanze era un problema di connessioni tra la nand e l'interfaccia...solo che sn ore che c sto vicino ma niente...una cosa in alcuni punti della scheda ho tensioni variabili sullo stesso punto..oscillano 1.60V 2.80V 3.30V e poi ritornano a 1.60...sui regolatori appena sostituiti le tensioni sono perfette 1.80V e 3.30V...sulla scheda ho anche 5V perfetti
