Info su alimentazioni glitchip RGH autocostruito!

[zeruel85]

Ciao a tutti!

Sono in procinto di autocostruirmi alcuni glitchip RGH con il classico Xilinx XC2C64A. Vorrei chiedervi alcune cose, se possibile:

1) Il cpld viene alimentato attraverso 4 piedini, 2 per la 1,8V e 2 per la 3,3V, giusto? E' necessario alimentarli tutti e 4 o basta un piedino per la 1,8V e uno per la 3,3V? Sul datasheet ho letto: pin 7 = Vccio1, pin 15 = Vcc, pin 26 = Vccio2, pin 35 = Vaux, come vanno tradotte queste tensioni?

2) Per alimentare il cpld durante la fase di programmazione utilizzo un circuito autocostruito con regolatore di tensione, quindi non uso la console. Quando installo il glitchip nella console, devo comunque alimentarlo sia con la 1,8V che con la 3,3V o solo con una delle 2?

Vi ringrazio per la vostra infinita pazienza!

[Armand]

parole del buon rf1911

per slim sono:

- 8 CPURST
- 40 POST
- 29 HANA
- 18 SDA
- 19 SDL
- 15 1.8v da C5B2
- 4,17,25 Gnd dove ti pare (per sicurezza li ho collegati tutti)

Per la fat:

- 8 CPURST
- 1 DIODO da 15 a 7
- 40 POST
- 29 HANA
- 22 PLL con resistenza da 22K (provato 3.3k su falcon ok)
- 15 1.8v da U5B2 (o condensatore accanto, non ricordo la sigla, meglio)
- 4,17,25 Gnd dove ti pare (per sicurezza li ho collegati tutti)

SOLO PER LA PROGRAMMAZIONE connetti 3.3V al pin 35

durante la programmazione servono sia la 3.3 che la 1.8. quando è in funzione nella xbox il cpld non richiede 3.3v..per alimentarlo serve la 1.8v fatta entrare dal pin 15

EDIT

[zeruel85]

Mitico Armand! Grazie 1000!
Però ho un dubbio: se metto un led di debug non mi serve comunque l'alimentazione da 3,3V?

EDIT: per GND mi sa che hai sbagliato, non dovrebbe essere 25 il pin, anziché 35?

[Armand]

no perchè se usi gli smd funzionano con tensione minima di 1.5V! il cpld ufficialmente funziona a 1.8V..su tutti i glitch chip c'è la 3.3 solo per il pin 35 sfruttato in programmazione..poi quella 3.3 entra nel regolatore e non serve più a nessuno

[Raiden]

per il led di debug serve anche la 3.3 ...

[Armand]

ahahaha e perchè a me ha funzionato senza?? XD

sorry sono andato a controllare sulla console..mi so confuso serve la 3.3 per il debug led!

EDIT

[zeruel85]

Ok, per fortuna vi siete messi d'accordo, ihihih!
Comunque io ho dei led 1206 e c'è scritto che la tensione minima dev'essere 3V per cui mi sa proprio che servono i 3,3V.

E il pin 26 non serve a una mazza quindi?

[Armand]

eh no! quello sicuramente no

[zeruel85]

Thanks a lot! Comunque forse è meglio che correggi il tuo primo post per chi è interessato. Hai scritto che GND è il pin 35, invece è il 25!

[Armand]

fattoquello che ti ho scritto ce l'ho salvato su un file blocco note..così quando mi costruisco i chip lo apro leggo e saldo

[zeruel85]

Ottimo! I vari collegamenti li sapevo anch'io (con i relativi ed eventuali fix), ciò che non mi era chiaro erano le varie alimentazioni, come andavano gestite, ecc. Ora tutto chiaro!

[D@rio]

Vaux serve solo in fase di programmazione

gli altri è bene metterli durante il normale funzionamento per far lavorare il chip secondo specifiche

[zeruel85]

Quindi quando lo installo nella console metto tutte le alimentazioni (pin 7, 15 e 26) tranne il 35, che lo uso solo per programmare il cpld, giusto?

[Armand]

il 7 non sempre..il 7 è connesso con il diodo al pin 15 per le phat..per la slim il 7 non lo connetti. il 26 non viene mai usato..il 35 solo per la programmazione

[zeruel85]

Eh ma io mi riferivo a quello che ha scritto il buon D@rio... tra l'altro avevo visto dagli schemi delle sue basette che lui il 7 lo collega anche sulla slim... senza diodo naturalmente. Per questo chiedevo...

[D@rio]

[url]http://www.xilinx.com/support/documentation/data_sheets/ds311.pdf[/url]

senza offesa, dare una letta al datasheet non farebbe male (non mi riferisco a Zeruel85)

VCC - Supply Voltage for internal logic and input buffers
VCCIO - Supply Voltage for Output drivers
VCC_AUX - JTAG programming pins

il CPLD ha due banchi, infatti ci sono due alimentazioni separate per ognuno di essi

nel codice di gligli alcuni pin sono relativi al banco1, altri relativi al banco2... se ne viene alimentato uno soltanto l'altro non funziona secondo specifica, e potrebbe portare a problemi o malfunzionamenti.

il pin 7 è l'alimentazione per gli output driver del banco1, quindi VA COLLEGATO (1,5V su FAT, 1,8V su slim)
il pin 26 è l'alimentazione per gli output driver del banco2, quindi VA COLLEGATO (3,3v)
il pin 15 è l'alimentazione per tutta la logica interna del CPLD, quindi VA COLLEGATO (1,8v)

i pin 4,17,25 sono GND, è buona norma collegarli tutti e 3...


ricordate che un conto è funzionare, un conto è funzionare in maniera STABILE

secondo voi perchè lo Storm funziona così bene? Magia?

[zeruel85]

Grazie D@rio per la spiegazione completa ed esaustiva. Ammetto la mia pigrizia a non aver letto tutto il datasheet.

[Armand]

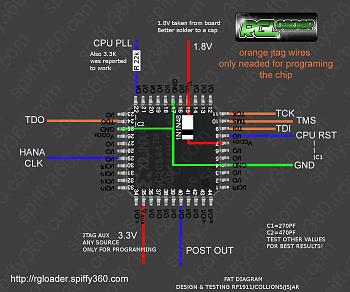

io seguo sto schema di rf..proverò a fare come dici tu

[D@rio]

occhio che quello schema ha una piccola imprecisione... C2 su PLL_bypass va messo dopo la resistenza, non prima

[zeruel85]

occhio che quello schema ha una piccola imprecisione... C2 su PLL_bypass va messo dopo la resistenza, non prima

Più che altro credo che abbia postato l'immagine per la storia del pin 26, che in quella foto non viene utilizzato. Comunque sì, il condensatore va dopo la resistenza (filtro passa-basso, giusto?)...
