rgh mi manca qualche procedimento?

**kody** · 29-01-12

infatto sono andato giu a prenderlo e ci sono i 2 fili nero/rosso che sono invertiti
se quardi sulla pag. 1 ho postato delle foto e vedi com'è collegato comunque sono al contarrio

**89salvo** · 29-01-12

questo è un guaio perchè quei due fili sono l'alimentazione e dato che erano invertiti possono anche aver dannegiato il coolrunner...
prova ad uscire i due spinotti dal connettore ed ad invertirli e vedi se funziona...
edit se il coolrunner è collegato alla console scollegala dall'alimentazione prima di procedere alla programmazione del coolrunner

**kody** · 29-01-12

sono andato giù a prenderlo e guarda un pò ho girato il connettore del nand-x e adesso i fili sono giusti, avevo provato anche quando l'avevo preso e siccome dalla parte che era sbagliata entrava benissimo, invece dal lato giusto faceva fatica ad entrare non ho insistito perchè avevo paura di rompere qualcosa, adesso lo girato e un pò sforzato è entrato dalla parte giusta.
e questo caso l'abbiamo risolto, siccome il laboratorio è in garage edesso non posso provarlo ma mi dedico domani dopo ti faccio sapere.
un'altra cosa per programmare il coolrunner devo collegare solo il cavetto che era invertito al nand-x la console deve essere alimentata e non accesa o devo scollegare il coolrunner dalla console per programmarla

**89salvo** · 29-01-12

lascialo collegato ma l'xbox non l'alimentare completamente..

**kody** · 29-01-12

ok collego solo il cavo di alimentazione ma non l'accendo
un'ultima cosa poi ti lascio ci sentiamo domani su come è andata.
visto che la console avevo letto la nand e scritto l'ecc, ma xell non partiva perchè il problema era che non ho progr. il cool, devo rifare tutta la procedura del rgh o basta che installo il file ecc.
la guida seguo ancora questa [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2569-rgh-tutorial-all-avvio-del-reset-glitch-hack-rgh.html"]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2569-rgh-tutorial-all-avvio-del-reset-glitch-hack-rgh.html[/URL]

**The Pusher** · 29-01-12

non devi riscrivere nulla ne riestrarre se hai creato l'ecc peri l tuo tipo di console, semplicemente devi riprogrammare il chip e togliere quel condensatore che nn serve a una mazza

**89salvo** · 29-01-12

perciò se hai già scritto l'ecc e dopo non hai più fatto operazioni di scrittura sulla nand basta che programmi il coolrunner ...dopo se hai fatto tutto correttamente si dovrebbe avviare xell..

**kody** · 29-01-12

speriamo domani provo.

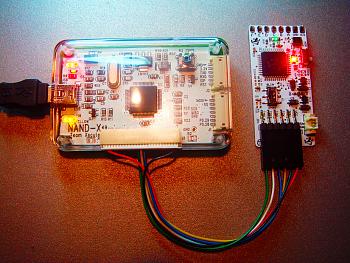

mi sta venendo un dubbio guardano la foto che mi hai postato e guardando il cavetto del nand-x mi sembra che i colori dei fili non corrispondono.
partendo da destra filo rosso-nero-giallo-blu-bianco-verde secondo te sono giusti

**89salvo** · 29-01-12

se sono collegati cosi nei due connettori è corretto..

rgh mi manca qualche procedimento?-dsc05831small.jpg

**kody** · 29-01-12

ok è giusto

**89salvo** · 29-01-12

Originariamente Scritto da kody

ok collego solo il cavo di alimentazione ma non l'accendo
un'ultima cosa poi ti lascio ci sentiamo domani su come è andata.
visto che la console avevo letto la nand e scritto l'ecc, ma xell non partiva perchè il problema era che non ho progr. il cool, devo rifare tutta la procedura del rgh o basta che installo il file ecc.
la guida seguo ancora questa [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2569-rgh-tutorial-all-avvio-del-reset-glitch-hack-rgh.html"]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2569-rgh-tutorial-all-avvio-del-reset-glitch-hack-rgh.html[/URL]

ho letto solo ora.. non collegare completamente l'alimentazione alla console mentre programmi il coolrunner!!!!!!!!!

**kody** · 30-01-12

provato stamattina il risultato è sempre lo stesso file execution FAILED! status 0x0002
è normale che i led del nand e del cool lampeggino leggermente?

**89salvo** · 30-01-12

scollega completamente il coolrunner dalla console, se non funziona posta una foto dei connettori..

**kody** · 30-01-12

ho fatto anche questa prova ma niente almeno che si è fottuto il coolrunner
i connettori e i fili sono giusti li ho controllati ieri sera con la foto che mi hai postato

**89salvo** · 30-01-12

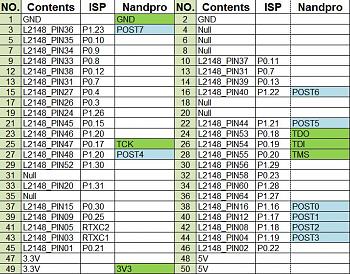

quindi ecco il pinout del nand x

rgh mi manca qualche procedimento?-nand-x-pinout.jpg

quando hai invertito il connettore praticamente hai alimentato il coolrunner con -5v (deve essere alimentato a 3.3v!) e si spegneva la luce(già qui potresti aver bruciato il coolrunner) oltretutto dopo hai anche invertito il connettore nero del coolrunner( ed anche in questo caso potresti aver fregato il coolrunner).. se vuoi fare altre prove costruisci un interfaccia lpt per programmare il coolrunner seguendo questa guida :
[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/1258-tutorial-rgh-programmatore-lpt-minimale-per-cpld-xlinx-matrix-coolrunner-ecc.html[/url]
ma secondo me ti sei giocato il coolrunner
