rgh fallito aiuto!

[xfile0085]

salve a tutti
mi hanno portato una trinity piena di guai
hanno provato a fare l'rgh ma ora l'xbox sembrerebbe da buttare!
fortunatamente sono riuscito a recuperare cpu key e dvd key poi è saltato post_out 1 e addio
quindi dovrei rimettere la nand originale che non ho con l'ultima dash metro! come devo fare?
in piu hanno fatto saltare 2 resistenze e vorrei saperne il valore per sostituirle quindi ho bisogno di un buon samaritano

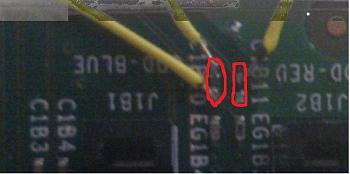

le resistenze in questione sono vicine agli ingressi sata di hard disk e dvd rom e sono queste in foto:

ringrazio in anticipo

[darlok71]

dovresti mettere delle foto migliori perchè riescano ad aiutarti, comunque spero di non dire eresie dicendoti che quei 2 componenti dovrebbero essere dei condensatori e non delle resistenze, con il tester non danno nessun valora. ma che sei andato a saldare in quella zona che con l'rgh non centra nulla? per il post_out devi usare dei punti alternativi e fare un ponticello per ripristinarlo, controlla qua' [url=http://team-xecuter.com/forums/showthread.php?t=76145]Xbox Slim Alt Points. ( For Those Who Messed The Points) - Team Xecuter[/url] ma se non da segni di vita controlla bene anche in zona stby_clk se è saltata la pista o se avete tolto resistenze perchè quello è il punto dove se non è tutto ok non si accende, li le resistenze sono tutte da 34 ohm, devi avere molta pazienza e non perderti d'animo io ne ho gia' riparate 3 trinity dove avevano pasticciato tentando l'rgh rotto componenti e disintegrato le piste, controlla bene se possibile al microscopio o almeno con una buona lente, segui le piste e ricostruisci quelle interrotte, ricorda che la riusacita dipende per il 90% da tè il restante anche da qualche consiglio.
buon lavoro ;-)

[xfile0085]

dovresti mettere delle foto migliori perchè riescano ad aiutarti, comunque spero di non dire eresie dicendoti che quei 2 componenti dovrebbero essere dei condensatori e non delle resistenze, con il tester non danno nessun valora. ma che sei andato a saldare in quella zona che con l'rgh non centra nulla? per il post_out devi usare dei punti alternativi e fare un ponticello per ripristinarlo, controlla qua' [url=http://team-xecuter.com/forums/showthread.php?t=76145]Xbox Slim Alt Points. ( For Those Who Messed The Points) - Team Xecuter[/url] ma se non da segni di vita controlla bene anche in zona stby_clk se è saltata la pista o se avete tolto resistenze perchè quello è il punto dove se non è tutto ok non si accende, li le resistenze sono tutte da 34 ohm, devi avere molta pazienza e non perderti d'animo io ne ho gia' riparate 3 trinity dove avevano pasticciato tentando l'rgh rotto componenti e disintegrato le piste, controlla bene se possibile al microscopio o almeno con una buona lente, segui le piste e ricostruisci quelle interrotte, ricorda che la riusacita dipende per il 90% da tè il restante anche da qualche consiglio.
buon lavoro ;-)

grazie per il suggerimento non avevo trovato il punto alternativo!
cmq potrebbero essere condensatori sinceramente non sò poi metterò foto più visibili!
intanto provo a vedere se ho perso l'rgh o lo recupero.

[xfile0085]

grazie hai punti alternativi l'rgh è salvo!!!!!
ora rimane la questione dei due condensatori che si sono dissaldati!
sono i c1b11 e c1b10 mancano uno l'ho trovato attaccato a due fili e l'altro non c'è!!
sò che non c'entrano niente col'rgh ma il modder che ci ha messo mani forse era ubriaco!
posso ponticellare senza condensatori o ne prendo due da non sò che valore?!?!
grazie

[Luke69]

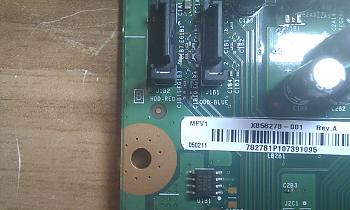

Ma in quella foto c'è un 360? Cosa sono quei due connettori? o.O

[89salvo]

sembrano i connettori s-ata di hard disk e lettore..
per il valore dei condensatori non posso aiutarti( non si possono misurare con un tester normale) e penso che non puoi fare dei ponticelli per bypassarli..(al massimo quello lo potevi fare se erano resistenze)

[xfile0085]

capito cmq la xbox funziona almeno l'ho accesa per pochi secondi e parte e si sono i connettori di hadd e lettore!!!

[89salvo]

sembra che le piste dove mancano i condensatori vadano al connettore dell'hard disk forse potresti avere problemi proprio quando colleghi l'hdd

[xfile0085]

sembra che le piste dove mancano i condensatori vadano al connettore dell'hard disk forse potresti avere problemi proprio quando colleghi l'hdd

Se era il lettore non mi interessava ma l'hd si... Uno lo provo a risaldare.. Vediamo se qualcuno più esperto sa aiutarmi

[Luke69]

Ma in quella foto c'è un 360? Cosa sono quei due connettori? o.O

LoooooL non avevo pensato fosse una slim (di cui non ho mai visto la mobo)

[Essereumano]

Assolutamente non fare ponti al posto dei condensatori, se andassero a massa faresti un bel corto!!!
Serve un capacimetro che è nella maggiorparte di tester buoni, se mi passa una slim per mano controllo

[darlok71]

risalda quello che hai dal lato dove è scritto hdd e poi provala sono uguali ma non ne conosco il valore, se il lettore non ti interessa intanto montagli il freebot e provala cosi'

[xfile0085]

il freeboot funziona ho controllato e tutti e due i condensatori vanno all'hd! che fortuna!!!!!!
cmq se vi capita di sapere il valore dei condensatori vi prego di postarmeli intanto formatto una penna usb e ci metto il profilo sopra!!!

[xfile0085]

allora ho misurato la capacita della c1b3e con scala 200nF mi ha dato 8,7 secondo voi il valore è attendibile??e sarà lo stesso valore dei miei due condesantori ??

[darlok71]

potresti provare a spostare quello, il c1b1-2-3 e 4 sono tutti uguali e vanno al dvdrom, non dovrebbe essere difficile spostarne uno e provare l'hdd, poi se lo trovi o ti confermano il valore ne procuri uno e lo rimpiazzi

[xfile0085]

potresti provare a spostare quello, il c1b1-2-3 e 4 sono tutti uguali e vanno al dvdrom, non dovrebbe essere difficile spostarne uno e provare l'hdd, poi se lo trovi o ti confermano il valore ne procuri uno e lo rimpiazzi

meglio non peggiorare la situazione! aspetto il valore che è meglio!

[xfile0085]

ho un tester con capacimetro l'unico problema è che per misurare il valore dei condensatori dovrei saldarci due fili e portarlo al tester... perché per misurare il valore dovrei staccare i condensatori ed inserirli nelle 2 "feritoie" sul tester! se costruisco due fili con dei morsetti alla fine e li inserisco nelle feritorie e i morsetti sui condensatori il valore esce preciso ??
