Aiuto per Corona V3

**sydea** · 11-11-14

Ciao a tutti. Da quello che ho capito, il DGX non è più necessario per recuperare le key, ma ci vuole un ECC particolare?
Io ho sempre usato chip Squirter con AutoGG ma con questa non riesco.

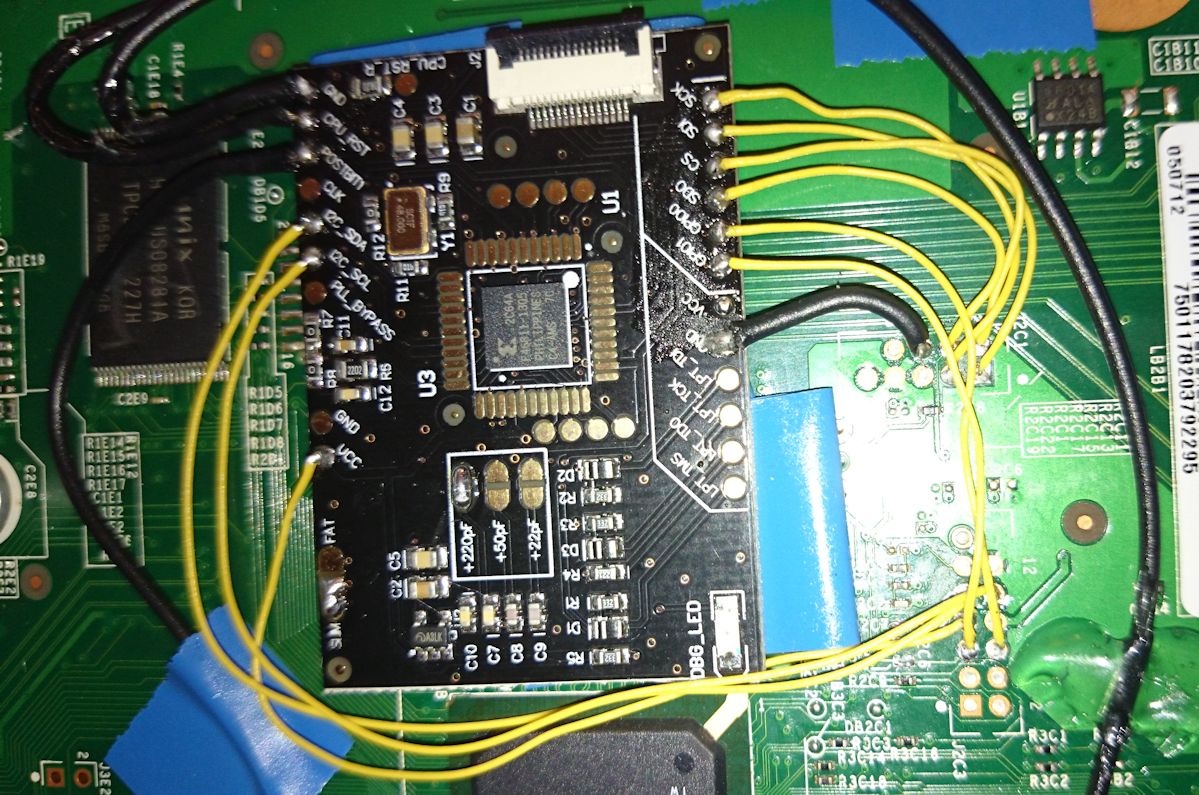

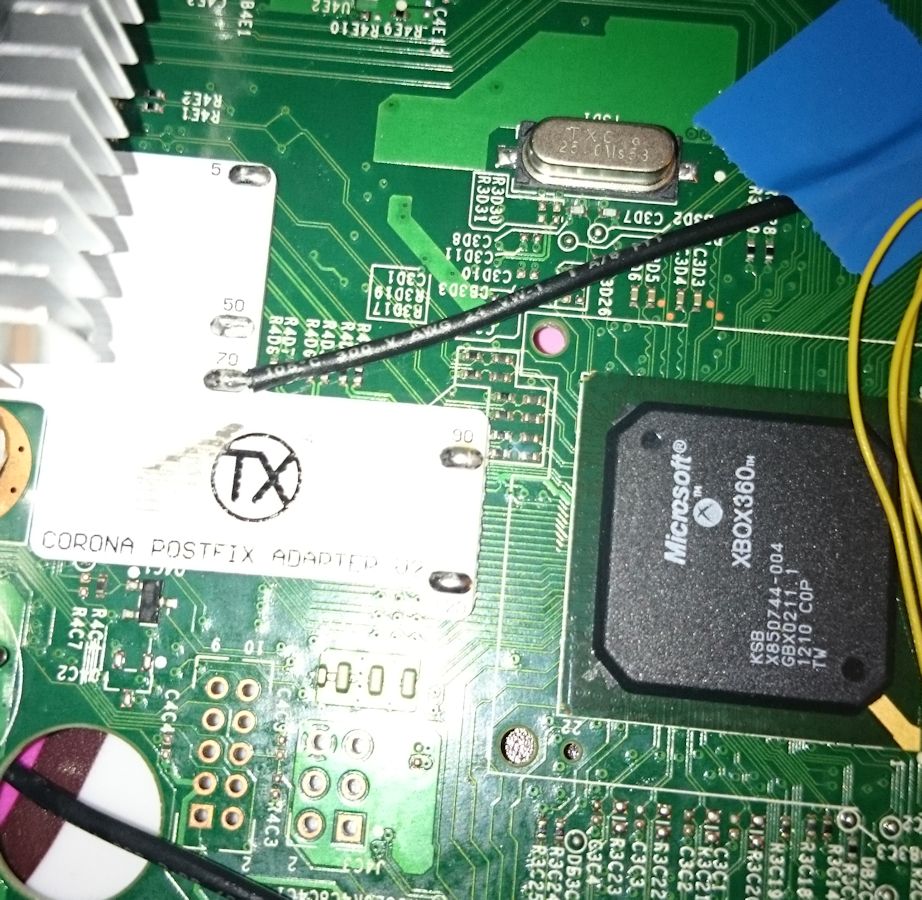

HO montato postfix e usato punto FT3T10 per CPU_RST ma il led di debug dello Squirter non ne vuole sapere, è il terzo chip che provo...
Mi viene il dubbio perché AutoGG mi evidenzia CB_B 13181 e mi dice nel log:

Generando Nand Xell . Attendere ...
Patching Corona version 2.5 SMC at offset 0x13b4
New Cb Detected
Using prepathed Cbb
Using RIP CB_A
Aggiungo a NandXell
0x00000000..0x000001FF (0x00000200 bytes) Header
0x00000200..0x000007FF (0x00000600 bytes) Padding
0x00000800..0x00003FFF (0x00003800 bytes) SMC
0x00004000..0x00007FFF (0x00004000 bytes) Keyvault
0x00008000..0x00009ABF (0x00001AC0 bytes) CB_A 9188
0x00009AC0..0x00014C3F (0x0000B180 bytes) CB_B 13182
0x00014C40..0x0001AC3F (0x00006000 bytes) CD 8453
0x0001AC40..0x0001FFFF (0x000053C0 bytes) Padding
Genero ECC. Attendere...Adding Xell part
Xell: blaKCat Corona
OK
Xell Nand generata. Ora puoi flasharla
(output\nandxell.bin)

Qualcuno mi può dare una mano??? (Grazie)

**ginncorvus** · 11-11-14

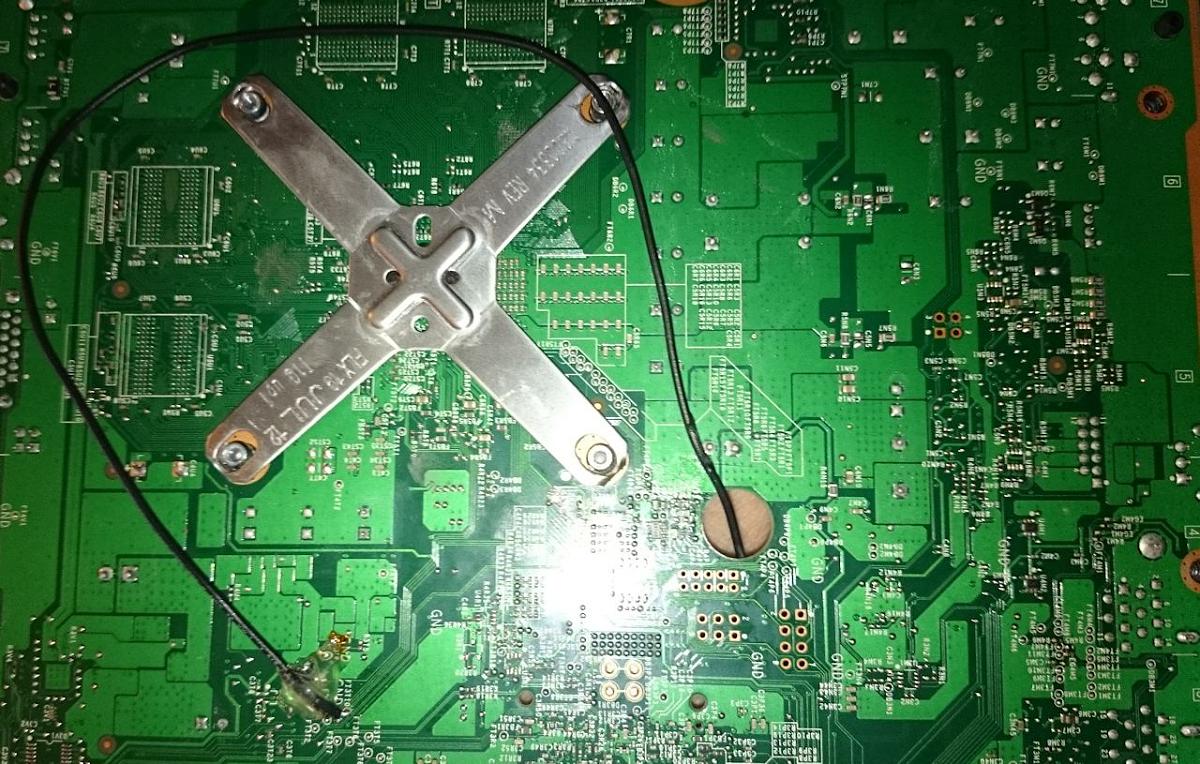

Sono obbligatorie le foto di installazione...

**sydea** · 11-11-14

**sydea** · 11-11-14

Ho letto e scritto la NAND senza problemi, e ho provato con ECC creato sia con J-Runner che con AutoGG 0.9.4, ma il led debug non si accende, la console si accende correttamente, cioè ventola e led partono.
L'unico dubbio è che possa essere il postfix, ma l'ho rimosso e riprovato, anche saldando i punti di ancoraggio. Non ho nessuna tensione però quando faccio partire, mentre vcc 3,3 e cpu_rst 1,82.

**zeruel85** · 11-11-14

Hai chiuso R2C6 e R2C7 che dalle foto non si capisce? Hai misurato le tensioni sul SDA, SCL, Reset e POST?

**sydea** · 11-11-14

R2C6, R2C7 e R2C10, infatti lettura e scrittura NAND nessun problema.
Non ho misurato SDA e SCL, ma ho riportato sopra che CPU_RST va a 1,82 VCC 3,3 mentre POSTBIT rimane a 0
