Problema XBOX RJTAG non Glitcha più

**rukawa11** · 25-10-14

Ciao a tutti

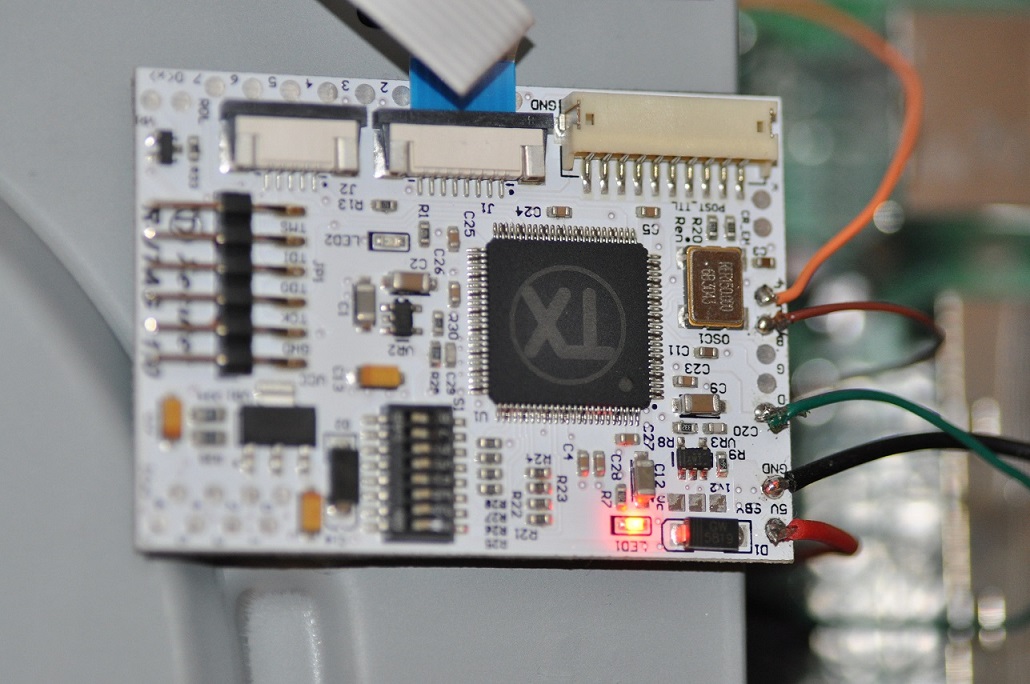

Mi sono iscritto per un suggerimento. Ho una 360 che avevo modificato io quando le modifiche erano solo software. Con l'uscita della RJTAG, mi sono incuriosito, ma visto la mia poca propensione al saldatore mi sono affidato a una ditta che i occupa della cosa. Il lavoro è stato abbastanza deludente. Da subito la console ha glitchato malissimo (da 2/3 fino a 15 minuti per accendersi) ma ho chiuso un occhio. Da qualche giorno però l'xbox non ne vuole sapere di avviarsi (neanche senza HD nè cavo HDMI). Sul chip è costantemente rosso il LED1 mentre il LED2 lampeggia verde qualche volta, poi o appaiono i 3 LED rossi, o resta tutto fermo. Avete suggerimenti?

Problema XBOX RJTAG non Glitcha più-dsc_0002-1.jpg

Problema XBOX RJTAG non Glitcha più-dsc_0001-2.jpg

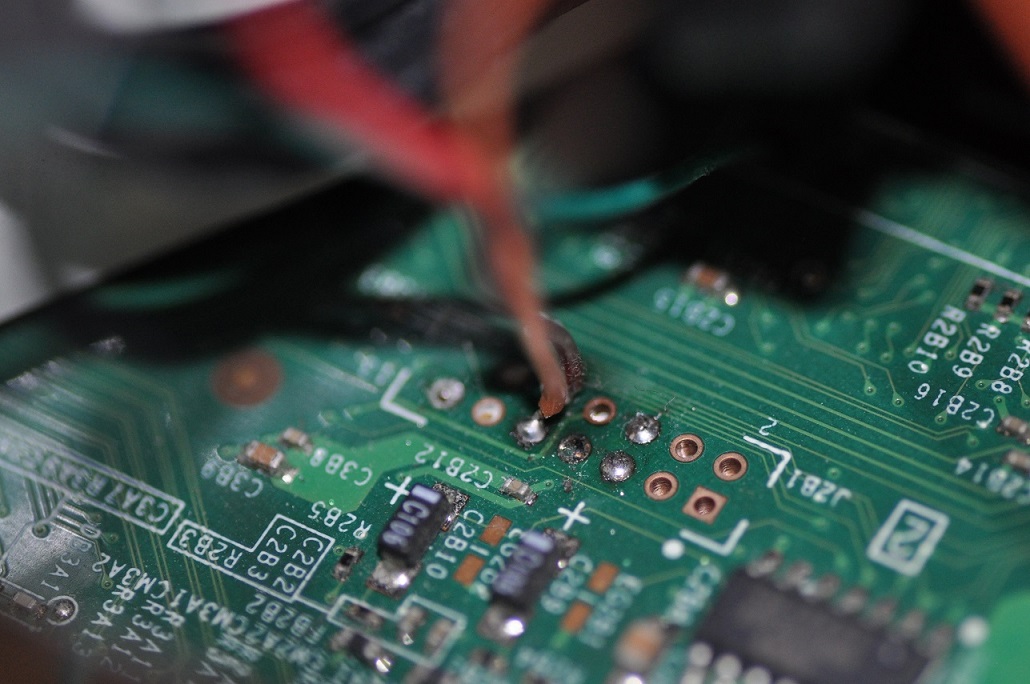

Allego un paio di foto dell'installazione, anche se alla fine, avendo funzionato per un'anno anche se malino, non credo sia un problema di saldatura. Ma mi attengo a voi

Grazie in anticipo a tutti.

Matteo

**TheLinuxMafia** · 25-10-14

Ciao, il mio consiglio è quello di portarla da un modder, più serio questa volta.
Se non hai dimestichezza con saldatore, tester e cose varie, potresti peggiorare la situazione.
Ti ha dato il software originale il modder ?

**rukawa11** · 25-10-14

Ovviamente non mi ha dato nulla...

**TheLinuxMafia** · 25-10-14

Ottimo !!! Con la nand originale, una volta scritta, si poteva capire se la console aveva qualche problema oppure no, adesso è più complicato.
Tu hai qualche strumento a disposizione ? Nand flasher, saldatore, tester ?

**yusepe** · 25-10-14

concordo inizia a misurare le tensioni

**rukawa11** · 25-10-14

Non li ho, ma domani posso provare a chiedere a un amico, lui è fornito... Cosa posso misurare?

**TheLinuxMafia** · 25-10-14

Inizia a misurare su tutti i pad del chip quanti volts hai.

**rukawa11** · 26-10-14

Allora, mi sono procurato il tester e l'ho impostato a diodo.

Sui primi 2 punti (arancione e marrone) il tester dice 1.5.
Sul verde 0.5.
Sul rosso 1.4

**Babilozzo** · 26-10-14

????? Scala VDC 20 Perfavore. Un puntale sempre su gnd e l'altro sui punti che vuoi misurare.

**rukawa11** · 26-10-14

Su consolle alimentata, in VDC20 la situazione è:

Sui primi 2 punti (arancione e marrone) --> 3.28.
Sul verde 0.
Sul rosso -0.12

**TheLinuxMafia** · 26-10-14

Sul rosso 0.12 ?

**Babilozzo** · 26-10-14

Oh ma il led rosso di stand-by sul cr3 pro si accende quando colleghi l'alimentazione alla console? (porca eva)
Un caso esemplare, se non si accende il led è ovvio che ti mancano i 5V, quindi io staccherei il filo rosso e poi controllerei su scala OHM quanta resistenza hai fra le piazzole del CR3, GND e 5V (console spenta) e poi guarderei se arrivano i 5V all'estremità del filo che hai staccato (a console in stand-by)

**rukawa11** · 27-10-14

Si, avete ragione, l'intuizione è buona. toccando il filo rosso, si è subito staccato dalla motherboard, segno che la saldatura era andata... Provo a procurarmi un saldatore e vi faccio sapere.

**rukawa11** · 11-11-14

Ok, sono riuscito a procurarmi un saldatore e a ripristinare la situazione "stabile". Ho saldato i 5V alla motherboard e ora la tensione è corretta sul chip. La luce rossa si accende se la console è alimentata, e all'accensione si vede il led verde accendersi per tentare il glitch. Che però fallisce (prova 4/5 volte ma la console non si avvia, proponendo a volte 3 led rossi, a volte 2, a volte nulla).
Mando a qualcuno in gamba?

L'unico dubbio che ho è legato al fatto di spendere un centinaio di euro per una console che alla fine è diventata vecchia..

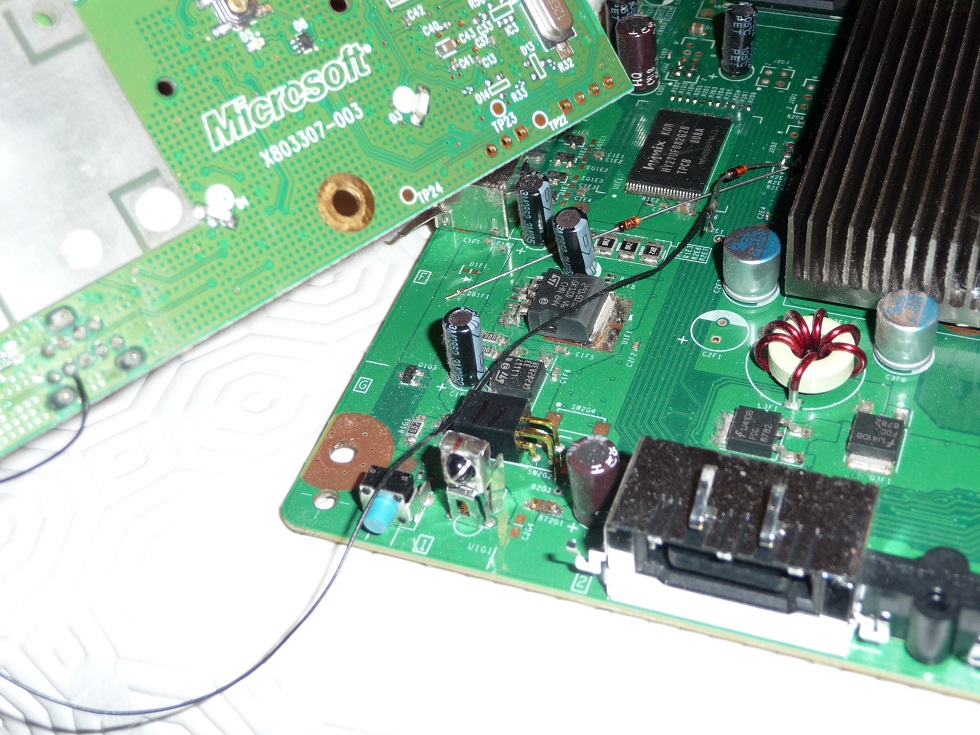

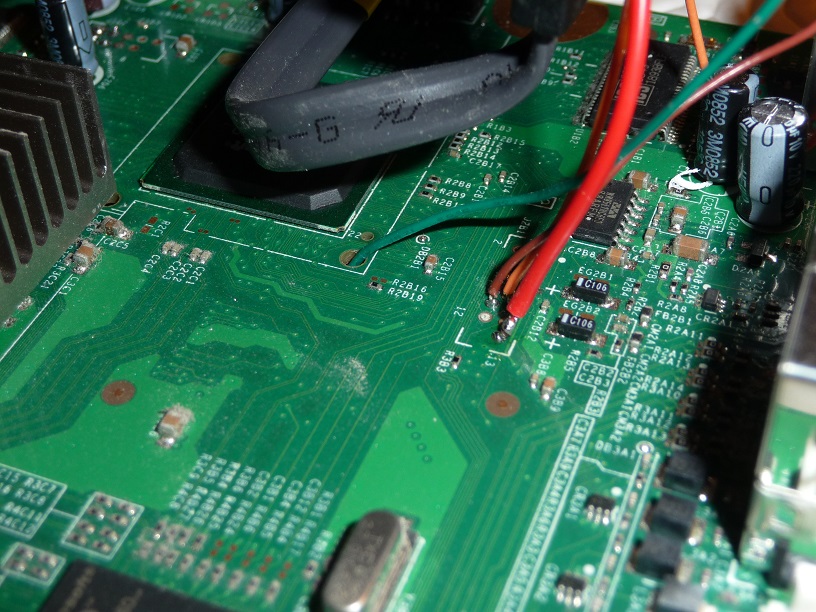

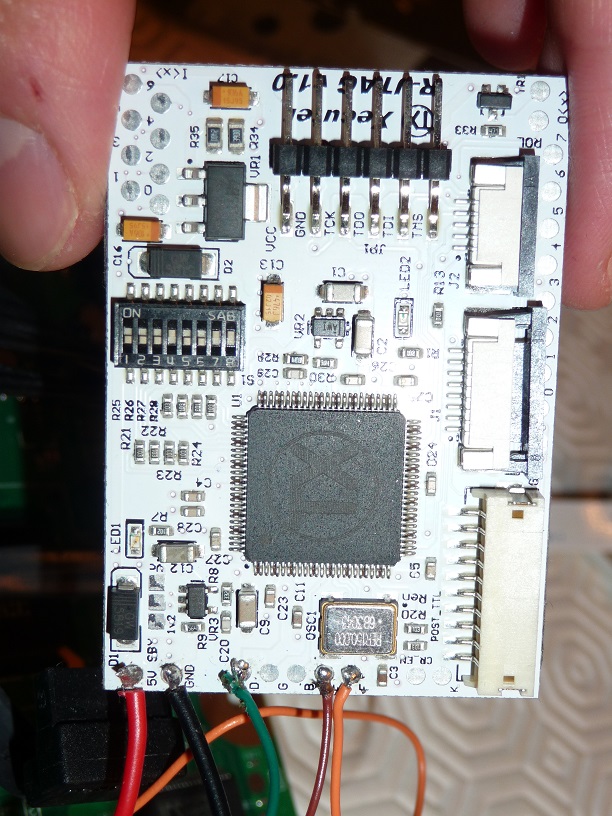

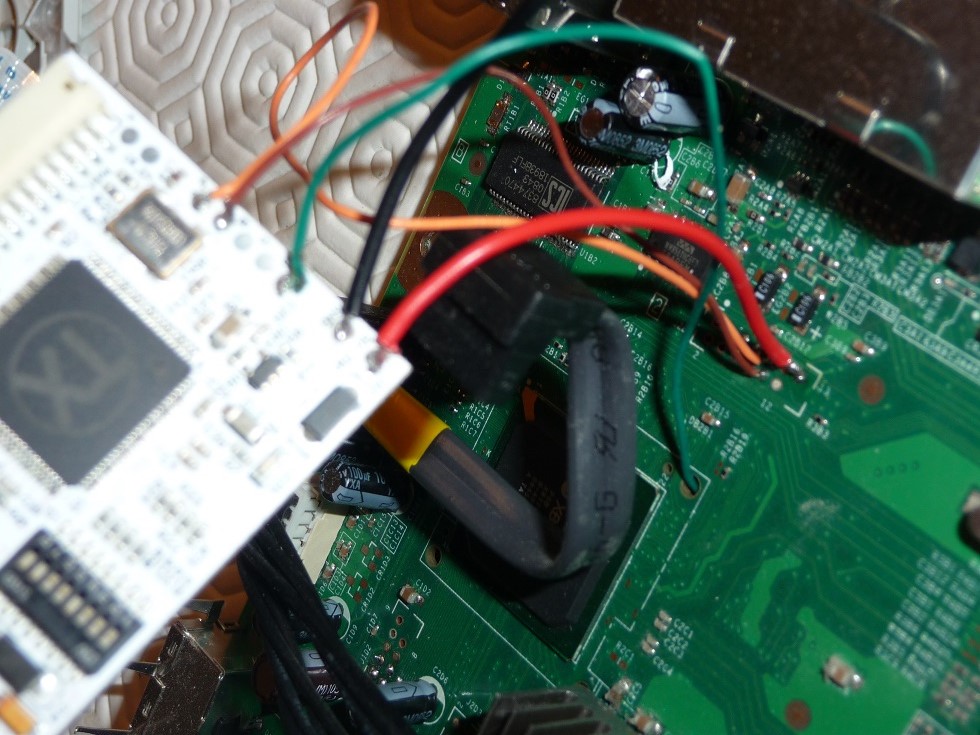

Allego alcune foto dell'installazione, se qualcuno ha gli ultimi consigli... Vi ringrazio tutti...

Problema XBOX RJTAG non Glitcha più-p1070995.jpg

Problema XBOX RJTAG non Glitcha più-p1070996.jpg

Problema XBOX RJTAG non Glitcha più-p1070997.jpg

Problema XBOX RJTAG non Glitcha più-p1070998.jpg

Problema XBOX RJTAG non Glitcha più-p1070999.jpg

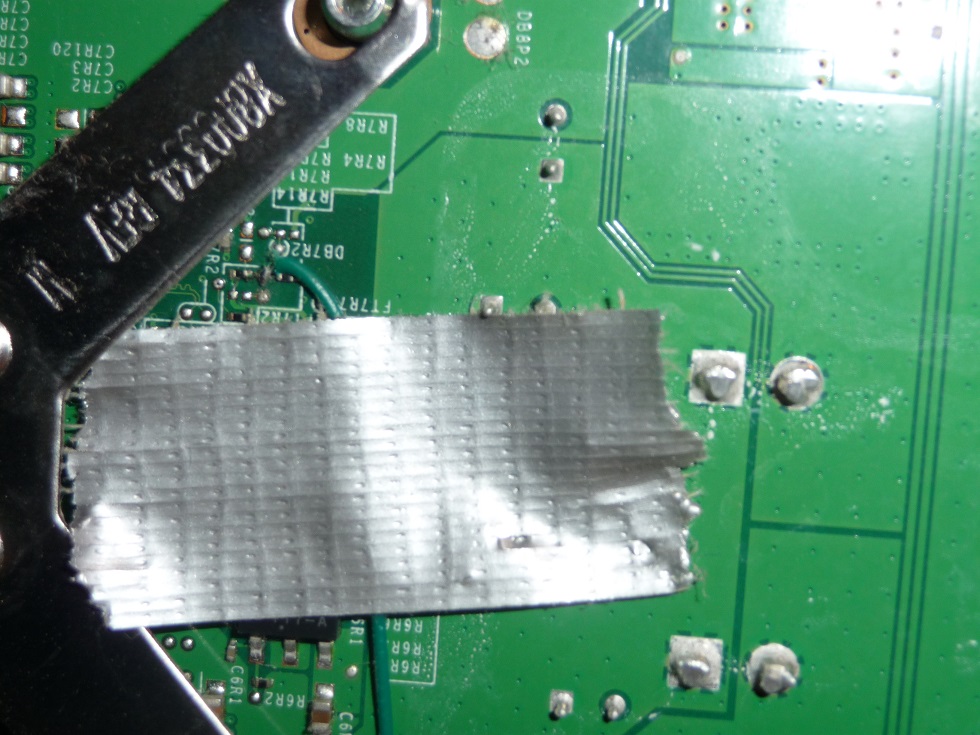

Problema XBOX RJTAG non Glitcha più-p1080001.jpg

Problema XBOX RJTAG non Glitcha più-p1080002.jpg

**Pa0l0ne** · 11-11-14

Minchia.....e tu per un lavoro del genere hai anche pagato?

**tsunami666** · 11-11-14

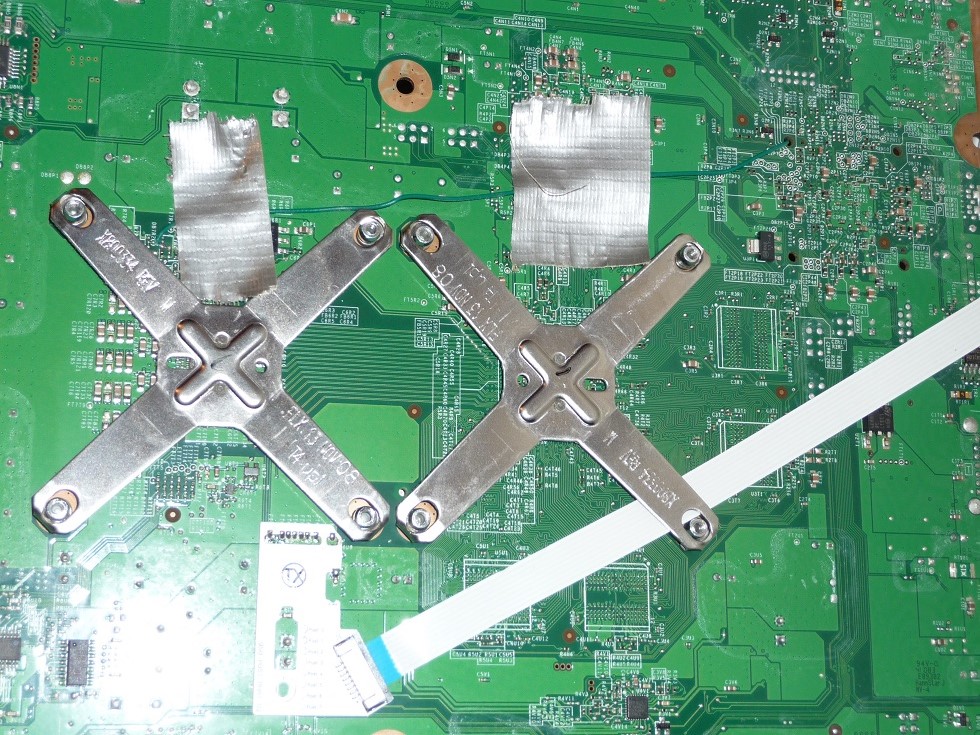

E' la prima che vedo con il nastro americano...

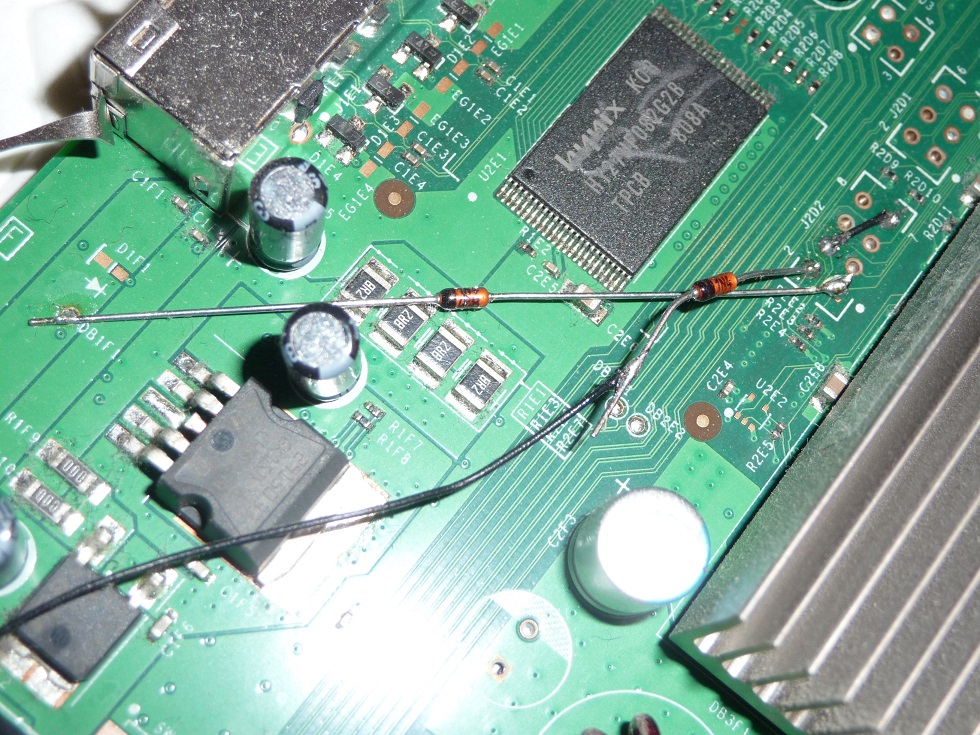

Ma il diodo non fa corto con le resistenze e il condensatore...?

**Rockever82** · 11-11-14

che schifo

e quanto avresti pagato alla "ditta"?

tu quando ti affidi ad una "ditta" devi stare molto attento
aziende, associazioni, cooperative vanno bene

ma le ditte evitale :d
