Jasper JTAG: aggiornando la dash briccka la console e da' 2 o 3 led rossi

**nottolo** · 01-12-11

Ciao,
Premetto che sono un niubbone enorme, abbiate pazienza.
Ho una Jasper BB Jtaggabile old-style, ho saldato diodi e ponte per il jtag e ponticellato, protetto gli e-fuse e ovviamente saldato l'interfaccia parallela.
E' una Jasper BB, CB 6712, 256mb nand.

Seguendo le tantissime guide, ho letto con nandflash via parallela tre vole la nand, ho ottenuto due letture coincidenti.
Ho estratto il config ed il keyvault, li ho iniettati nel xbr_BB_8595_3. Cosi' ho caricato in nand xell 0.3 (non xellous o xell reloaded, dannaz...), ma poco male. Preso in prestito un HD di una falcon jtag, con lo xex loader ho flashato xellous 1.0.

Ora a random la jasper si avvia con due e anche 3 led rossi, resettandola si riprende.

Preparo l'upgrade alla dash 13604 a modino, ho usato 360 Multi Builder v0.4 ed ho scritto la nand con NAND Flasher.
Mentre scrive la rom, NAND Flasher mi riporta errori in scrittura (parecchi, una dozzina ed in locazioni basse a partire 0x18), finisce, riavvio, BRICK! La console si accende, niente video, spin-up del dvd e il pickup cerca, ma poi non parte o addirittura da' 2 o 3 led rossi.

Riflasho con la parallela e nandpro, carico la nand dumpata prima di aggiungere la dash 13604. Nandrpo non riporta errori in scrittura (ma lo fa mai? mi risulta di no), la consolle boota correttamente, riprovo ad aggiornare la dash. Seguo un'altra guida e uso 360 jtag tool (ultima release) per preparare la rom. Di nuovo, dalla dash MS avvio Xex menu (?) e carico la rom preparata con NAND Flasher. Di nuovo mi riporta errori in scrittura (come la volta prima), faccio reboot e... BRICK!

Adesso la console e' di nuovo attaccata alla parallela, in meno di 5 ore avro' riscritto la nand con la stessa rom appena preparata (con la ddash 13604). Spero che scrivendo la NAND via parallela con nandpro in maniera "ignorante" (ignorando gli errori in scrittura) si arrivi da qualche parte.

Dove sbaglio? Perche' sto casino? E' possibile che solo con la parallela riesco a riprogrammare la nand? Come posso interpretare sti led rossi a casaccio? Perche' ci mette ore (piu' di 4!) a scrivere 64 MB?

Se vi servono altri dati, chiedete pure. Ora mi sento incastrato.

Grazie, ciao
Rick.

**Titty** · 01-12-11

Ci mette tanto perchè usi la parallela... se prendi un programmatorino (o te lo fai riduci i tempi)
Posta una foto del montaggio e sopratutto cambia metodo di scrittura

**MARCHISIO80** · 01-12-11

O.T
Uno fa il jtag e l'RGH e poi sta li ad aggiornare ogni 5 minuti(specialmente chi usa la parallela o non ha il flasher saldato.....),io ho ancora il 12xxx e creando il mio backup da originale e trasformandolo in god vanno tutti i giochi che ho....
Fine O.T

Ma la lettura che hai fatto e' a posto?Hai badblock?

Originariamente Scritto da nottolo

Ciao,

Seguendo le tantissime guide, ho letto con nandflash via parallela tre vole la nand, ho ottenuto due letture coincidenti.
Ho estratto il config ed il keyvault, li ho iniettati nel xbr_BB_8595_3. Cosi' ho caricato in nand xell 0.3 (non xellous o xell reloaded, dannaz...), ma poco male. Preso in prestito un HD di una falcon jtag, con lo xex loader ho flashato xellous 1.0.

Ora a random la jasper si avvia con due e anche 3 led rossi, resettandola si riprende.

Preparo l'upgrade alla dash 13604 a modino, ho usato 360 Multi Builder v0.4 ed ho scritto la nand con NAND Flasher.
Mentre scrive la rom, NAND Flasher mi riporta errori in scrittura (parecchi, una dozzina ed in locazioni basse a partire 0x18), finisce, riavvio, BRICK! La console si accende, niente video, spin-up del dvd e il pickup cerca, ma poi non parte o addirittura da' 2 o 3 led rossi.

Adesso la console e' di nuovo attaccata alla parallela, in meno di 5 ore avro' riscritto la nand con la stessa rom appena preparata (con la ddash 13604). Spero che scrivendo la NAND via parallela con nandpro in maniera "ignorante" (ignorando gli errori in scrittura) si arrivi da qualche parte.

Dove sbaglio? Perche' sto casino? E' possibile che solo con la parallela riesco a riprogrammare la nand? Come posso interpretare sti led rossi a casaccio?
Grazie, ciao
Rick.

Hai incluso dashlaunch nell'immagine che parte solo se la flashi da lpt?

**nottolo** · 01-12-11

La lpt e' l'interfaccia piu' facile da fare. Cerchero' uno schemino per farmi l'USB (ma non serve programmare un controllore??)
Che foto ti serve? Del JTAG o della LPT?
Che metodo di scrittura suggerisci per ora via lpt:? Alla fine il tempo che ci mette non e' un problema. La bonta' della scrittura si (se questo e' il punto).

**nottolo** · 01-12-11

Originariamente Scritto da MARCHISIO80

O.T
Ma la lettura che hai fatto e' a posto?Hai badblock?

Contavo di flashare solo la mia Jasper e di farlo una volta sola. Ecco perche' ho scelto la lpt:, non ha senso sbattersi oltre.

La lettura della nand originale e' stata ripetuta 3 volte senza mai errori di lettura, la prima lettura e' BAD, la seconda e la terza sono identiche e quindi le ritengo GOOD. Indietro non si torna, o mi sbaglio?
Cmq grazie mille

**MARCHISIO80** · 01-12-11

L'hai aperta con 360 flash tool?Ti da badblock?

**nottolo** · 01-12-11

Scusa il post mega prolisso, e' il log di fbbuild, col quale ho tentato l'aggiornamento della nand.

Come puoi leggere, riporta dei bad blocks e li rimappa. Caricando il bin prodotto qua, la console si briccka.

---------------------------------------------------------------
fbBuild v0.33 (R:272)
---------------------------------------------------------------

---------------------------------------------------------------
fbBuild Finished. Have a nice day.
---------------------------------------------------------------

**nottolo** · 01-12-11

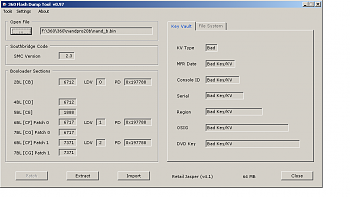

Ho appena aperto una delle due letture "buone" con Flash Dump Tool. Ecco la schermata

Jasper JTAG: aggiornando la dash briccka la console e da' 2 o 3 led rossi-dump.png

**nottolo** · 01-12-11

Originariamente Scritto da MARCHISIO80

L'hai aperta con 360 flash tool?Ti da badblock?

Hai la schermata piu su. Nessun bad block, il tab del file system riporta un elenco di files sensato.

**MARCHISIO80** · 01-12-11

Mi fai vedere il file system?le ultime righe.....

**nottolo** · 01-12-11

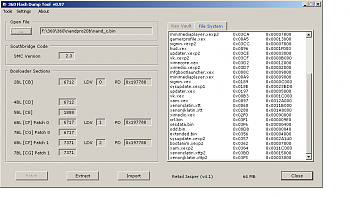

Certo che ti faccio vedere la schermata del FS!

Jasper JTAG: aggiornando la dash briccka la console e da' 2 o 3 led rossi-dump_b.png

**nottolo** · 01-12-11

[url=http://www.megaupload.com/?d=7VBNRHED]MEGAUPLOAD - The leading online storage and file delivery service[/url]
Per la CPU key, in PM vi prego.

**nottolo** · 01-12-11

oppure qua...
[deleted as per suggestion]

**tsunami666** · 01-12-11

Nel log di fbbuild ci sono badblock che nel dump che hai letto non sono presenti.
Prova con un altra applicazione, tipo jtag-tool
Fai un erase della nand, anche la parte della MU.
Leggi il debug.log di nand pro per vedere eventuali errori
Poi usa solo xellous per flashare la nand che ci metti 2 minuti.

**tsunami666** · 01-12-11

Ho fatto il tuo freeboot ma di badblock non ne da. Sembra ok.

-------------------------------------------------------

Alle 20:40 ti posto il link e poi prova

[url]http://www.megaupload.com/?d=WOQUVYYI[/url]

**nottolo** · 01-12-11

@tsunami: Grazie mille, la flasho senz'altro.

**MARCHISIO80** · 01-12-11

Facci sapere se parte.....

**nottolo** · 01-12-11

Visto che la console e' in laboratorio, posso toccarla appena domattina.
Supponiamo che debba programmare da lpt con nandpro. Se ho capito bene dovrei:
- nandpro lpt: -e256 #per cancellare tutta la nand
- nandpro lpt: -w256 flash_tsunami.bin #per scrivere la flash, anche se e' di 64MB

Se invece riuscissi a bootare xellous, puo' bastare caricare la nand preparata da tsunami in una chiavetta usb e rinominarla per usare il flasher della xell? Potrei anche bootare col liveCD gentoo (gia' fatto) e flashare da li'. Oppure ancora boot in dash MS, eseguire xex manager e un flasher.

Chge consigliate?

Cmq grazie a tutti, davvero.
Rick.

PS: @marchisio: hai mail

**MARCHISIO80** · 01-12-11

Dai il comando w64....non ha senso w256.....
Se va xellous prova da li,almeno 5 minuti e finisci di scrivere.....

**nottolo** · 03-12-11

Eureka! C'e'! E' andata! Perfetto!
Grazie di cuore, la nand preparata e' perfetta!!!
Grazie ancora a Tsunami (non posso darti altri like, ma sappi che saltello come un bambino la mattina di Natale) e a Marchisio!
Vi tediero' ancora per l'installazione del SW, ma per ora (e credo per sempre) ho finito di pasticciare con nand e flash.

R.
