Corona non fa il glitch SOLO se connessa con HDMI

**DaveHawk** · 27-09-14

uppino...!

**xboxbs** · 28-09-14

Che strano vcc.. In due pezzi. Io farei un unico cavo. Per il resto sembra tutto ok

**Babilozzo** · 28-09-14

Dove sei andato a finire con quel gnd?! Rifai l'installazione e prendi esempio dagli schemi per ace360.

Ovviamente prendi spunto vuol dire che metti il chip e disponi i fili come in foto e per i collegamenti se ragioni capisci che il tuo chip non funziona a 5v.

**yusepe** · 28-09-14

no che poi mette il vcc su 5v invece dei 3v

p.s. certo che per fare pubblicità potevano impegnarsi un pochino meglio per l'installazione

**zeruel85** · 28-09-14

Originariamente Scritto da yusepe

no che poi mette il vcc su 5v invece dei 3v

p.s. certo che per fare pubblicità potevano impegnarsi un pochino meglio per l'installazione

Ho visto di peggio anche da team più blasonati...

Inviato dal mio LG-D855 utilizzando Tapatalk

**yusepe** · 28-09-14

Originariamente Scritto da zeruel85

Ho visto di peggio anche da team più blasonati...

Inviato dal mio LG-D855 utilizzando Tapatalk

foto foto foto

**DaveHawk** · 28-09-14

Originariamente Scritto da xboxbs

Che strano vcc.. In due pezzi. Io farei un unico cavo. Per il resto sembra tutto ok

scusa, non ho capito una cosa...come si può ridurre il vcc ad un unico filo se deve passare per tre punti?
grazie

**DaveHawk** · 28-09-14

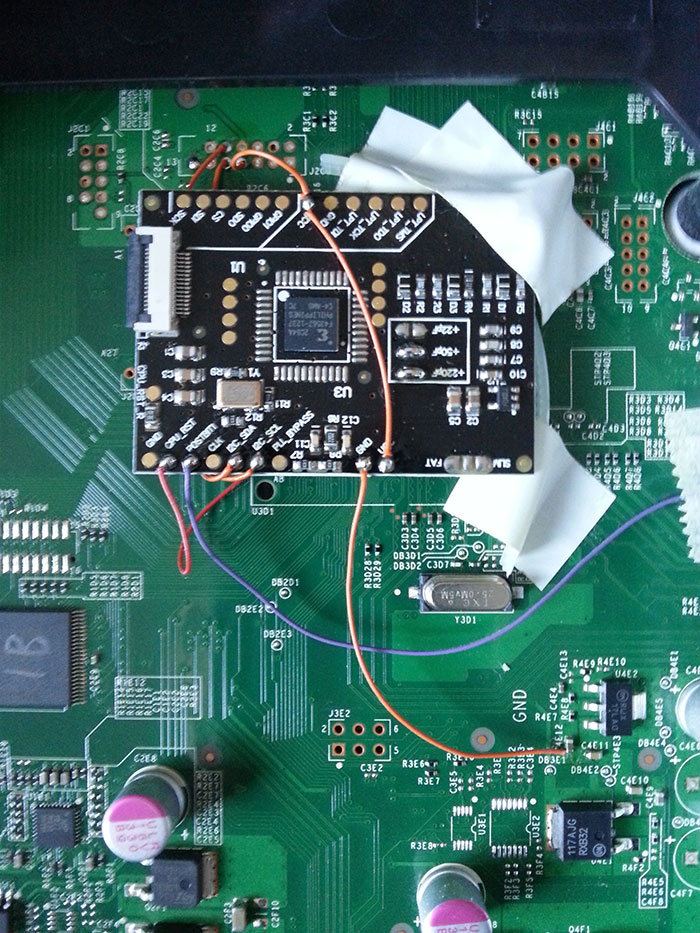

Corona non fa il glitch SOLO se connessa con HDMI-3.jpg

Originariamente Scritto da Babilozzo

Dove sei andato a finire con quel gnd?! Rifai l'installazione e prendi esempio dagli schemi per ace360.

Ovviamente prendi spunto vuol dire che metti il chip e disponi i fili come in foto e per i collegamenti se ragioni capisci che il tuo chip non funziona a 5v.

L'unico problema che vedi quindi è dove è stato collegato il GND?
Scusami ma non ne capisco molto, il lavoro non l'ho fatto io...

Dove dovrei collegare secondo te il GND?
Intendo il punto esatto...non mi ritrovo con gli schemi che hai messo...
grazie infinite!

**Tommino81** · 28-09-14

vedi di mettere anche una goccia di stagno sul pad phat/slim "ovviamente su slim"
e poi riprova .....

**Tommino81** · 28-09-14

se guardi la foto dello squirt che hai postato in basso a destra vedi che non hai ponticellato ne phat e ne slim, a parte questo non credo che tu risolva solo con il ponticellare, ma va ugualmente fatto

Inviato dal mio ZOPO 9xxQuad utilizzando Tapatalk

**DaveHawk** · 28-09-14

Originariamente Scritto da Tommino81

se guardi la foto dello squirt che hai postato in basso a destra vedi che non hai ponticellato ne phat e ne slim, a parte questo non credo che tu risolva solo con il ponticellare, ma va ugualmente fatto

Inviato dal mio ZOPO 9xxQuad utilizzando Tapatalk

Scusa se voglio essere sicuro...intendi una goccia di stagno tra la scritta "slim" e la piazzola centrale? come ho segnato nella foto che allego?

**Reload371** · 28-09-14

Si, tra il pad slim e quello centrale

**DaveHawk** · 28-09-14

Originariamente Scritto da Reload371

Si, tra il pad slim e quello centrale

grazie! e già che devo mettere mano al saldatore...mi dici in che punto va collegata la GND?

**Reload371** · 28-09-14

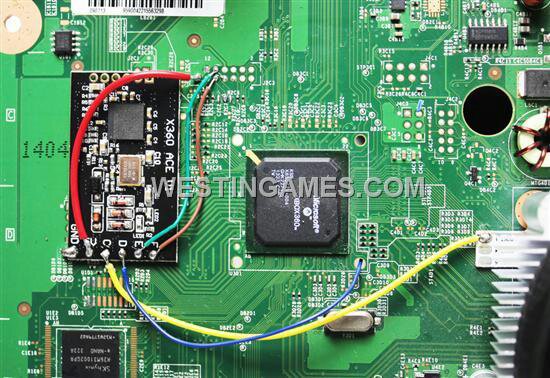

Nella foto che ha postato babilozzo, c'è lo schema di installazione dell'ace, prendilo come riferimento anche per il punto GND, che nella foto si trova in basso a sinistra del chip. Per il collegamento è stata utilizzata solo una goccia di stagno, te utilizza ovviamente un filo abbastanza corto.

Corona non fa il glitch SOLO se connessa con HDMI-86a7bfffa23c838e3ffe87bd4f400241.jpg

**Reload371** · 28-09-14

Potrebbe essere un problema al flat del faceplate

**DaveHawk** · 28-09-14

Originariamente Scritto da Reload371

Potrebbe essere un problema al flat del faceplate

proverò pulirlo!

CMQ non riesco a saldare la GND...non mi si attacca in nessun modo lo stagno in quel buco dove dovrei collegare il filo...ma non è che devo aprire cmpletamente la x360 e girare la motherboard???

**DaveHawk** · 28-09-14

Originariamente Scritto da DaveHawk

proverò pulirlo!

CMQ non riesco a saldare la GND...non mi si attacca in nessun modo lo stagno in quel buco dove dovrei collegare il filo...ma non è che devo aprire cmpletamente la x360 e girare la motherboard???

boh...dopo un sacco di tentativi pare ci sia riuscito...e alla prima prova la x360 funziona !!
per il momento ringrazio tutti...domani o martedì la testerò con calma

GRAZIE !!!

**Reload371** · 28-09-14

Bene, facci sapere

**Tommino81** · 28-09-14

Originariamente Scritto da DaveHawk

proverò pulirlo!

CMQ non riesco a saldare la GND...non mi si attacca in nessun modo lo stagno in quel buco dove dovrei collegare il filo...ma non è che devo aprire cmpletamente la x360 e girare la motherboard???

per il gnd alza la temperatura del saldatore, di solito " sempre" i punti di gnd sono piu ' tosti ed in base al saldatore che hai , fai piu' o meno fatica.
si prima sul pad slim / phat , intendevo proprio un ponticello con lo stagno

Inviato dal mio ZOPO 9xxQuad utilizzando Tapatalk
