CR3 pro V3/v4 su corona V1 (HD250) lettura nand e Cpu key

**tvsat2006** · 06-02-14

Salve a tutti
per cortesia un aiutino

CR3 pro V3/v4 su corona V1 (HD250)

per procedere alla lettura della Nand e recuperare la CPU Key è necessario collegare tutti questi punti ?

1) (D) blue wire to cpu_rst solder 14 CM C5R11 o FT3T10
2) (E) Short green wire to top side qsb, i2c SCL signal.
3) (F) Short brown wire to top side qsb, i2c SDA signal.
4) (K) Short orange wire to top side qsb, kiosk line for remote power on from JR PROGRAMMER V2
5) (5v) Short red wire, thick to top side qsb
6) (gnd) Longer black wire, thick to AV chassis.
7) (LO1) Short Yellow wire to postbit

Oppure questi punti non sono necessari (ripeto solo per lettura nand e CPU Key)
1) (D) blue wire to cpu_rst solder 14 CM C5R11 o FT3T10 o
7) (LO1) Short Yellow wire to postbit

Grazie
Buona serata

**Titty** · 06-02-14

Fermo... ma che centra il CR3 pro con la lettura della NAND?

**GAMEPLAYCONSOLE** · 06-02-14

Per la lettura della nand hai bisogno di un nand reader, io ti consiglio il jr programmer v2 così puoi usare il rater .
Devi leggere la nand, scrivere file ECC e montare il chip per far partire xell e recuperare cpu key

Leggiti questo tutorial [url]http://www.consoleopen.com/forum/tutorial-base-per-installazione-dellrgh/10545-tutorial-completo-rgh-guida-passo-passo.html[/url]

**Wocas_Osk** · 06-02-14

aridaje...

**tvsat2006** · 07-02-14

aridaje si (dai un pochino di pazienza lo so per voi sono cose dette 1000 volte e ci sono le guide ecc..)

Scusate volevo dire che ho il kit completo cr3 pro v3/v4 (quindi c’è anche il JRPV2)
Corona v1 lettore dg 16d5s

Grazie GAMEPLAYCONSOLE per il link
Ho letto velocemente la guida ( non c’è una guida specifica per Corona v1 cr3 pro v3/v4 senza qsb post out cpu rst )
Comunque mi sembra di capire che per estrarre la CPU key devo per forza montare il chip
che nel mio caso è CR3 pro v3/v4. Che al contrario degli altri chip non va programmato Giusto ? (quindi il CR3 Pro per estrarre la key alla fine centra)

e riformulo la domanda
secondo la guida mi sembra di capire che all’inizio devo saldare solo la qsb v3 e ci collego il JRPv2 per leggere la nand , poi creo Ecc e riscrivo la nand con ecc creato

dopo saldo tutti i file dalla qsb v3 al cr3 pro v3/v4 compresi i due file blu al cpu rst e il giallo al postbit
e successivamente avvio xbox e parte xell e ricavo cpu key
dopo creo immagine per freeboot e successivamente la flasho sulla nand della xbox

altre domande:
1) siamo sicuri che non posso leggere e scrivere la nand con il cr3pro v3/v4 con tutti i cavi già collegati ?

2) Sulla guida c’è scritto
Per coloro che hanno una xbox 360 slim o un xbox 360 FAT aggiornata ad una dashboard superiore alla 14719 si dovra' semplicemente scrivere uno degli ecc "zero paired" per avviare Xell e visualizzare la CPUKEY.
Come si scrive uno degli ecc "zero paired" ?

3) Il cavo blu che parte dal punto (D) del CR3 pro V3/V4 e va al cpu_rst sotto la scheda madre, lo posso saldare al punto R4P4 o FT3T10 ? oppure devo rimuovere X-CLAMP e saldare al punto C5R11

4) è corretto collegare il cavo giallo dal punto (L01) del CR3pro v3/v4 al postbit sotto la scheda madre ?

Insomma la nand della xbox viene scritta due volte
La prima con ecc per estrarre al CPU KEy e la seconda per flashare il freeboot

Una volta fatta la modificata
la xbox parte con questa nand modificata
il glitch chip (cr3pro v3/v4) informa la nand quando lanciare il freeboot o xell
è cosi ?

Buonanotte

**Tommino81** · 07-02-14

per leggere la nand non serve il chip "il quale serve dopo per fare bootare ecc e recuperare la cpukey"
quindi fossi in te', leggerei la nand dopo aver verificato di aver due dump uguali , scriverei ecc e monterei il chip
quando hai fatto queste due cose , avvii xbox e da xell recuperi la cpukey!

**tvsat2006** · 07-02-14

ok procedo come indicato
dopo letta la nand e comparazione come creo ECC ? clicco semplicemente su su Create ECC e subito dopo Write Ecc
oppure devo scrivere uno degli ecc "zero paired" nel caso come si fà (Please)

**GAMEPLAYCONSOLE** · 07-02-14

Create ecc e write ecc

**tvsat2006** · 08-02-14

Letto e confrontate 4 dump della Nand poi creato ECC , successivamente Scritto ECC
Poi ho saldato i vari cavi dal cr3 pro v3/v4 alla alla “qsb v3” , . attenzione i due cavi
cavo blu l’ho saldato dal punto (D) del CR3 pro V3/V4 e al punto R4P4 e il cavo giallo dal punto (L01) del CR3pro v3/v4 al postbit sempre sotto la scheda madre
poi scollegato jrpv2, inserito hdd , collegato lettore, collegato cavo hdmi , collegato cavo di rete, inserito cavo di alimentazione e dopo circa 1 minuto ho acceso la console
ma XELL non parte
lampeggia il led verde del cr3 pro v3/v4
schermo nero
in rete vedo la console
nessun risultato con il monitor com

domani provo ad accorciare il cavo blu

avete dei suggerimenti
Grazie
buonanotte

**genhack** · 08-02-14

Se la rete riconosce Xell con il suo relativo ip non serve (a mio parere e momentaneamente) modificare l' installazione.. Basta che nella sezione di recupero cpukey di jrunner inserisci il relativo ip e clicchi get cpu key... Se tutto va a buon fine vedrai la cpu key nella sua bar... Detto ciò segui il tutorial per continuare e in qualsiasi caso sia per regolamento sia per capire problematiche future devi postare le foto, god work

**tvsat2006** · 08-02-14

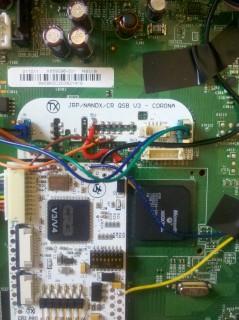

ecco le foto del bad work

**tvsat2006** · 08-02-14

scusate correggo il messaggio scritto ieri notte
la rete NON vede la console

(poi cosa strana quando provo a riconoscere la console dopo il flash degli eccc la vede come trinity)

**tvsat2006** · 08-02-14

nessuno mi aiuta

provo cavo blu dal punto (D) al FT3T10

**GAMEPLAYCONSOLE** · 08-02-14

non puoi uppare prima delle 24 ore, se dopo le 24 ore nessuno ti aiuta scrivi UP

Comunque posta uno screen del rater

**gigigadda** · 08-02-14

Originariamente Scritto da tvsat2006

(poi cosa strana quando provo a riconoscere la console dopo il flash degli eccc la vede come trinity)

è normale in quanto è stato sostituito il CB_B se non erro... comunque è normale nn ti preoccupare

**tvsat2006** · 08-02-14

ho rimesso la nand originale per vedere se la console ripartiva (e per fortuna riparte)
ho saldato il cavo blu al FT3T10
a questo punto devo ricaricare gli ecc . Per fare questa operazione in modo corretto , devo dissaldare tutti i cavi collegati al cr3 pro v3/v4 o solo quello blu ?
il rater ??? come faccio a fare lo screen ? ( ma il rater non si vede dopo il caricamento del freeboot ? io devo ancora recuperare la key
adesso il mio problema e che XELL non parte
la console si avvia lammpeggia ogni 5 secondi il led verde sul cr3 Pro v3/v4 ma ripeto schermo nero nessun segnale di XELL nemmeno via rete o via monitor com

**Titty** · 08-02-14

Tutorial... fatto molto bene e molto chiaro: [url]http://www.consoleopen.com/forum/tutorial-riguardanti-la-realizzazione-di-rgh-con-glitchip-specifici/11781-tutorial-installazione-e-settaggio-del-cr3-pro-su-xbox-360-slim.html[/url]

Poi gioca con i dip switch...

IL rater si fa alla fine quindi nn porti problemi che al momento non esistono

**tvsat2006** · 09-02-14

Situazione
CPU_RST saldato al punto C5R11
Cambiato cavo di rete e finalmente trovata KEY (comunque a video Xell non si vedeva)
Poi creata immagine freeboot e flashata
Iniziati gli scan con il rater per trovare il boot migliore
Ma dopo circa 20 avvii la console ha smesso di funzionare
Led rosso fisso .
Adesso ho rimossi tutti i cavi del Cr3 pro v4/v4 e riflashata la nand originale, ma stessa situazione
led rosso fisso, e console che non si avvia (fa solo un bip)
codice errore (0010 surriscaldamento)
cosa devo fare ?
Controllo le tensioni ? quali ? e come ?
Sostituisco la pasta sotto il processore ? o è da frullare ?

Grazie

**genhack** · 09-02-14

Sostituisci la pasta, pulendo accuratamente e controlla di aver agganciato bene la x clamp se ancora non l' hai fatto..Ma l' errore 0010 è altro aime, Controlla tutti i punti dove hai saldato, nel caso sia tutto ok mi sa che hai il Sb da reflow/reball Secondo xbox expert
1) Southbridge X-Clamp-Fix
2) Reflow the Southbridge area
3) Check the area under the Southbridge for parts that might have fallen off and solder them back on.....
Nel caso positivo ovvero per l' installazione proprio oggi ho fatto una trinity col cr3 lite .. Naturalemnte segui la guida postata da titty per migliorare la situazione di tuning e altro..
