Problema con DGX v1.1 trasformato in RGX

**wacjoker** · 04-09-13

Ciao ragazzi,
ho una corona v3 per la mani con dash 16537, ed avendo finito tutti i glitchip, ho deciso di convertire il DGX v1.1 in RGX.
Quindi ho preso il mio J-R Programmer v2 ed ho programmato il DGX v1.1 con i timing appositi usando l'ultima versione di J-Runner, senza problemi.
Dopodichè ho ponticellato R2C6 e R2C7 per portare i 3.3v ai i2c, ed ho installato il postfix adapter visto che le piste del post_out non ci sono.
Naturalmente ho letto la nand senza problemi, ed ho scritto il file .ecc sempre usando J-Runner ultima versione!
Ecco il problema:
il chip non boota nemmeno a morire, la console si avvia con led verde fisso, ma il led verde del DGX non si accende nemmeno per sogno!!!!!!!
Ho provato tutti e 3 i timing per RGX e vari condensatori su c29 ma niente!!!
Ho misurato anche le tensioni:
CPU_RESEt:1.8v
Post_out:1.8v
SDA e SCL: 3.3v
Ecco le foto:
[url]http://img835.imageshack.us/img835/3558/vgmw.jpg[/url]
[url]http://img27.imageshack.us/img27/7964/yec5.jpg[/url]
[url]http://img856.imageshack.us/img856/640/qo3n.jpg[/url]

Grazie in anticipo

**wacjoker** · 06-09-13

Allora..il led ora blinka..ma le ventole non si resettano, quindi c'è qualcosa che non va..ho provato tutte le configurazioni possibili ma niente..
Qualcuno a già avuto lo stesso problema??

**Mauroz** · 06-09-13

Io no, però dalle foto mi pare ci sia un pò troppo flussante, prova a ripulirlo

**Netkar** · 06-09-13

deve blinkare a prescindere, se non blinka è un problema di installazione.
usa i cavi in dotazione anche per il cpurst. se blinka dopo provi con i vari condensatori.

**gigigadda** · 06-09-13

post out fisso fisso a 1,8? non passa mai a 0? prova ad allungare sia il post che l'rst...

**wacjoker** · 06-09-13

Allora blinka sempre..però le ventole non si resettano! Il post si passa da 1.8v a 0 e così via..
Ora appena arrivo a casa provo di nuovo se no cambierò chip..

**rf1911** · 06-09-13

Che significa le ventole non si resettano?? Se blinka i segnali sono ok, vedi semmai di riprogrammarlo con altri timings o prova con i classici fix (post/rst/condensatore)

**wacjoker** · 06-09-13

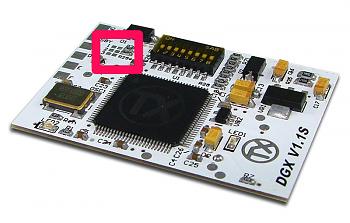

Per le ventole non si resettano, intendo che ad ogni ciclo le ventole non si riimpostano come dovrebbero!!comunque le ho provate praticamente tutte.. L unica cosa che ho notato che se non faccio il ponticello in uno dei 3 ponti indicati in figura, il led non blinka mai..

Problema con DGX v1.1 trasformato in RGX-imageuploadedbytapatalk1378490642.434913.jpg

fabiuz_78 · 06-09-13

Per me é andato qlc storto nella conversione @rgx. Prova i timing più adatti x la tua corona. Se non lampeggia o il Dgx è fault o hai cannato qlc nell alimentazione del chip.

Inviato da xbox 360 usando Tapatalk

**wacjoker** · 06-09-13

non credo..cmq ora per tagliare la testa al toro smonto dalla mia piccina lo squirt 1.2 e vedo se almeno così risolvo qualcosa!

**wacjoker** · 07-09-13

Risoltooooo!!!
credo che il problema fosse che non avevo ponticellato R2C4!!
(R2C4, R2C6, R2C7 & R2C10 still need bridging if there is no resistor there) (cit. Team Xecuter)

E' stata dura ma ce l ho fatta!
Per la cronaca alla fine ho montato lo Squirt 1.2 con timing plusone_nr e:
POST_OUT: AWG24 10cm (+ Post Fix)
CPU_RESET: AWG24 10cm + Resistenza in serie da 8ohm
GND: AWG24 20cm su scheda madre
Tempi di avvio quasi sempre entro i 25-30 secondi.

Ora me ne vado a letto!
Buona notte popolo di consoleopen!

**zeruel85** · 07-09-13

R2C4 non c'entra nulla.

Inviato dal mio GT-I8150 con Tapatalk 4

**wacjoker** · 07-09-13

Allora si vede che dovevo trovare solo la giusta configurazione..
Ma allora perché li nella citazione dici di fare il ponte anche su R2C4?lo letto qui:
[url]http://team-xecuter.com/xbox-360e-working-with-cr3-pro-v3v4-corona-qsb-v3-postfix-adapter-v2/[/url]
Cioè a cosa si riferiscono??

**zeruel85** · 07-09-13

Serve per attivare il Kiosk, ma nei glitchip comuni non viene utilizzato. Da quel che ho capito tu non hai montato un CR3 Pro, perciò è del tutto inutile aver ponticellato R2C4, quindi ne deduco che hai risolto perchè hai trovato la configurazione ottimale.
