Info su R-Jtag jasper

[tequilas70]

Salve a tutti ,avrei un dilemma a cui ancora non ho trovato risposta,dovrei fare l'r-jtag a una jasper pero' non ho il jr programmer ,ho letto la nand con autogg e lo squirt slave programmer ma ora ho un dubbio su come creare l'xell visto che il programma j-runner riconosce solo il suo programmatore.

[Tommino81]

crea xell con autogg e lo scrivi con esso !"carichi la nand in autogg"

[tequilas70]

allora ho fatto come dici tu ma non appena accendo di accendono i 3 led rossi

[Tommino81]

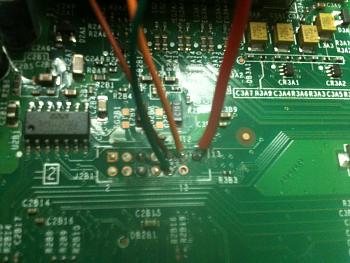

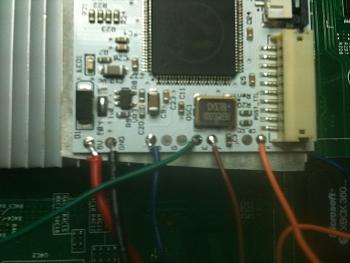

allora intanto posta le foto dell'istallazione e la configurazione usata
poi devi selezionare jtag su autogg per creare lo xell e anche il freboot dopo
lo hai fatto ?^
mi spieghi i passaggi eseguiti?
puoi anche creare con jrunner ed usare autogg per scrivere!

[zeruel85]

Senza le foto sono costretto a chiudere il thread, come da regolamento. Dobbiamo ripeterlo PER OGNI thread o iniziate a leggere i vari regolamenti, per favore?

Carica la NAND in J-Runner, seleziona Jtag e R-Jtag, anche Aud_Clamp se come Jtag Mode hai seguito l'installazione per Aud_Clamp, crea Xell, lo pigli dalla cartella output, e poi lo scrivi con il programma che preferisci.

P.S.: senza il J-R Programmer V2 è una mazzata sui piedi R-Jtag, perché non sai cosa sta succedendo, senza Rater.

[tequilas70]

inizialmente il chip glichava poi quando ho collegato il pad 1v2 dopo un po sono apparsi i led rossi ,e ora subito come accendo va rrod e cmq il chip non glicha piu' ho controllato la presenza di corti ma nada,ho provato a creare l'xell con j-runner e scriverlo con autogg ma ora la consolle si accende ma rimane il led verde fisso acceso e cmq il chip non glicha

[Tommino81]

i dip switch li hai messi on -on ? "7-on-8 on"

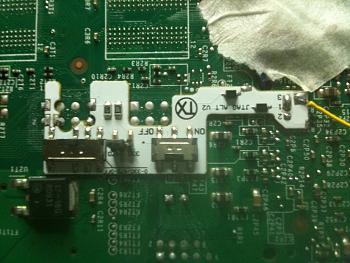

le saldature della qsb jtag non sono il masssimo mi sembrano anche fredde !
prova a riaprire 1v2 e ripasssare le saldature
a parte il 7-8 su on "che dovresti avere " cosa hai alzato di dip switch il 3-il 4- oppure il 5?
comunque senza il jtp_v2 vai alla cieca !

[tequilas70]

i dip switch li ho messi 5-7-8 su on
ho ripassato le saldature ma nada ,il il dubbio che mi assale e' che inizialmente il chip chichava ma ora non da + segni di vita rimane solo il led di alimentazione acceso possibile che sia guasta la cpu ???

[zeruel85]

Rimetti la nand originale, stacca l'alimentazione del chip R-Jtag, posiziona gli switch su Off entrambi (intendo sulla basetta Jtag) e prova ad avviarla da originale. Prenditi un J-R Programmer V2, altrimenti è impossibile capire cosa succede...

[Tommino81]

Infatti non capisco perche con circa 10/15 euro in piu' , non prendete ultimate kit ed evitate di andare alla cieca


Inviato da mio iPhone usando Tapatalk 2

[tequilas70]

Be ho gia messo in ordine il programmatore ,ho anche provato a rimettere la nand originale ma subito come la accedo va in rrod

[zeruel85]

Calcola l'errore secondario. Se originale non ti parte non ha nemmeno senso continuare con il R-Jtag.

Sicuro di aver scollegato chip e Jtag QSB?

[tequilas70]

ho rimosso il chip e sulla basetta qsb ho spostato l'interuttore su off e messo la piazzolla su 1-2 e rimosso il cavo che va sino al transistor il resto l'ho lasciato, cmq il chip dovrebbe glichare anche se la cpu non funzia ???

[scienzy]

Direi proprio di no..

[tequilas70]

Ma come fa a guastarsi la cpu, non c'erano corti sulla mainboard,e' successo solo cambiando il voltaggio 1v2 da allora non glicha +

[fabiuz_78]

Basta un corto o un alimentazione errata. Le cpu non saltano solo x surriscaldamento


Inviato da xbox 360 usando Tapatalk

[ginncorvus]

Manca la foto del CPU_RST.
Inoltre devi dirci il codice secondario del RROD.

[tequilas70]

Allora ho avuto il j-programmer installato e questo e' il risultato del rater

Waiting for POST to change
Post 37 - SHA_COMPUTE_4BL_CD
Post 06
Post 86 - Panic - EXTERNAL
Post 8E - Panic - VPU_UNAVAILABLE
Post C7 - LZX_EXPAND_7
Post 01
Post F8
Post 7F
Post 09
Post 07
Post C3 - LZX_EXPAND_3
Post E0
Post E0
Post 04
Post 01
Post 1A - RC4_INITIALIZE
Post 30 - VERIFY_OFFSET_4BL_CD
Post 07
Post 1E - BRANCH
Post 7C
Post E0
Post 85 - Panic - INSTRUCTION_SEGMENT
Post E0
Post C0
Post 01
Post 3C
Post 48 - SHA_COMPUTE
Post E0
Post 03
Post 08
Post E0
Post 1F
Post C0
Post 7C
Post 60 - INIT_KERNEL
Post F8
Post E0
Post 3C
Post 8D - Panic - TRACE
Post E0
Post 07
Post E0
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post 48 - SHA_COMPUTE
Post E0
Post F8
Post E0
Post C0
Post 03
Post E0
Post E0
Post 8C - Panic - SYSTEM_CALL
Post 04
Post 48 - SHA_COMPUTE
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 07
Post 3F
Post 0C
Post 18 - FETCH_CONTENTS
Post 41 - VERIFY_OFFSET
Post C2 - LZX_EXPAND_2
Post E0
Post C7 - LZX_EXPAND_7
Post 0D
Post 86 - Panic - EXTERNAL
Post 04
Post E0
Post 44 - FETCH_CONTENTS
Post 80
Post E0
Post 30 - VERIFY_OFFSET_4BL_CD
Post 10 - Payload/1BL started
Post C1 - LZX_EXPAND_1
Post 40 - Entrypoint of CD reached
Post E0
Post E0
Post C0
Post 18 - FETCH_CONTENTS
Post FE
Post 61 - INIT_HAL_PHASE_0
Post E0
Post A0 - Panic - VERIFY_SECOTP_6
Post 80
Post 88 - Panic - PROGRAM
Post 86 - Panic - EXTERNAL
Post 20 - CB entry point reached
Post 1A - RC4_INITIALIZE
Post 12 - FSB_CONFIG_RX_STATE
Post 08
Post 03
Post C3 - LZX_EXPAND_3
Post 8F - Panic - MAINTENANCE
Post 8F - Panic - MAINTENANCE
Post 18 - FETCH_CONTENTS
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post FC
Post E0
Post C3 - LZX_EXPAND_3
Post 07
Post 18 - FETCH_CONTENTS
Post 1F
Post E0
Post E0
Post C3 - LZX_EXPAND_3
Post 03
Post A0 - Panic - VERIFY_SECOTP_6
Post 82 - Panic - DATA_STORAGE
Post E0
Post 40 - Entrypoint of CD reached
Post A0 - Panic - VERIFY_SECOTP_6
Post 01
Post 91 - Panic - THERMAL_MANAGEMENT
Post 7F
Post 80
Post 06
Post E0
Post E0
Post 03
Post 1F
Post E0
Post 40 - Entrypoint of CD reached
Post 1F
Post 78 - INIT_STFS_DRIVER
Post E3
Post E0
Post 03
Post E0
Post 60 - INIT_KERNEL
Post E3
Post 18 - FETCH_CONTENTS
Post 10 - Payload/1BL started
Post 9F - Panic - VERIFY_SECOTP_5
Post 01
Post 20 - CB entry point reached
Post 07
Post 80
Post C2 - LZX_EXPAND_2
Post C0
Post 01
Post 03
Post 80
Post 61 - INIT_HAL_PHASE_0
Post 24 - VERIFY_OFFSET_3BL_CC
Post 80
Post 1F
Post E0
Post 41 - VERIFY_OFFSET
Post E0
Post 03
Post 01
Post 60 - INIT_KERNEL
Post 08
Post 40 - Entrypoint of CD reached
Post 03
Post C0
Post FC
Post C0
Post 61 - INIT_HAL_PHASE_0
Post 07
Post C7 - LZX_EXPAND_7
Post E0
Post 12 - FSB_CONFIG_RX_STATE
Post 30 - VERIFY_OFFSET_4BL_CD
Post E0
Post 61 - INIT_HAL_PHASE_0
Post 44 - FETCH_CONTENTS
Post C2 - LZX_EXPAND_2
Post 03
Post 44 - FETCH_CONTENTS
Post 09
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 86 - Panic - EXTERNAL
Post 20 - CB entry point reached
Post 18 - FETCH_CONTENTS
Post E0
Post 06
Post 0E
Post 20 - CB entry point reached
Post E0
Post 03
Post E3
Post E0
Post 0C
Post E0
Post 7F
Post 1F
Post E0
Post F8
Post F7
Post E2
Post C2 - LZX_EXPAND_2
Post 82 - Panic - DATA_STORAGE
Post 80

[zeruel85]

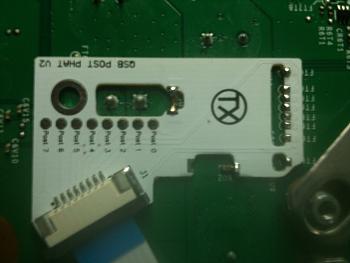

Per me hai la QSB del post saldata male.

[fabiuz_78]

O qsb in corto. Le ventole girano irregolari?


Inviato da xbox 360 usando Tapatalk
