[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[djsaso]

Messo in quel punto potrebbe essere uno dei motivi....sposta il chip verso la ventola e fai Rst più o meno 7 cm

ok allora lo sposto li e provo. Adesso ho messo una resistenza da 10 ohm ed è migliorato moltissimo, non so se lo sposto più se ho tempo lo faccio, vediamo grazie nexus

[nexus]

ok perfect io non la metto la resistenza in serie all'rst....!!!devo provà !!!

[djsaso]

ok perfect io non la metto la resistenza in serie all'rst....!!!devo provà !!!

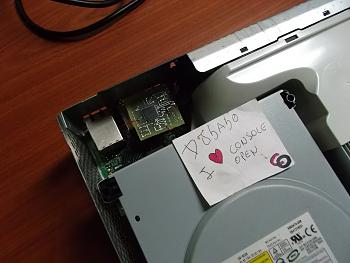

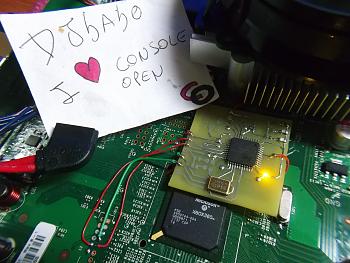

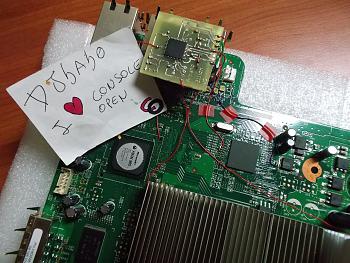

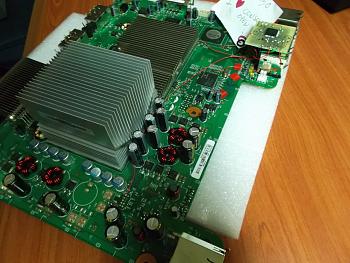

guarda questa è la mia prima volta perchè ho visto il cpu reset della xecuter con i 6 interruttorini con 1 2 e 3,3 k e i condensatori. Non avendolo ho provato tutte le combinazioni saldando i vari componenti sul chip e non ha funzionato. Poi mi sono comportato come una fat e ho messo la 10 ohm ed è stata una bomba. Ho spostato il chip dove mi hai detto ed è migliorata. Ho cambiato il timing ed adesso sta sempre sotto i 10 o max 10 glitch, menomale! Sono abituato con le fat che glicciano sempre in 1 o 2 glitch, vedere questa corona che glitchia tardi è molto strano, ma credo che è nella norma, considerando la revisione della scheda madre, anzi forse è un ottimo glitch per questa mobo. Ecco le foto dell'installazione terminata

no glitch

glitch! ahah




DIMENTICAVO! ho fatto l'RST circa 4 o 5 cm XD hihihi

[djsaso]

ecco un altro glitch

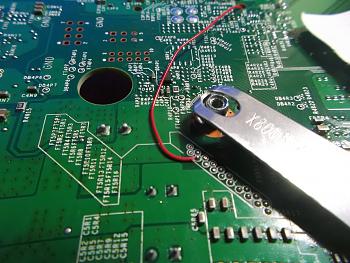

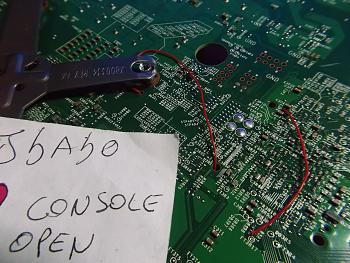

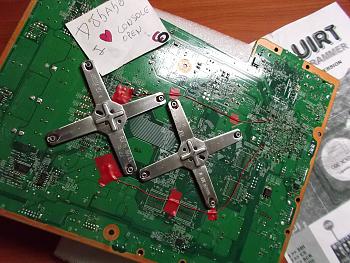

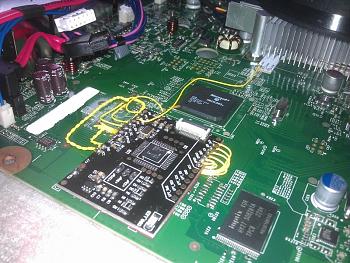

XBOX 360 FALCON
Filo adoperato AWG 30 e 24. Il 24 usato per GND e 3,3V
Glitch fisso a 1 la migliore di tutta la mia carriera
il chip è l'armandglitch ed è na bomba!!

una grande soddisfazione, il gliente a momenti mi pomiciava XD ahahhaahhaha

[zeruel85]

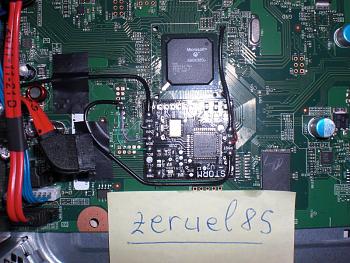

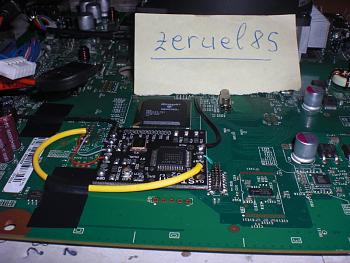

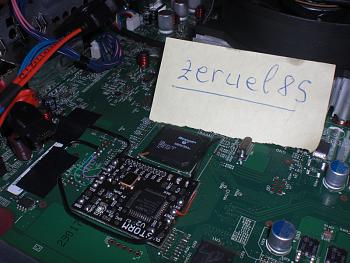

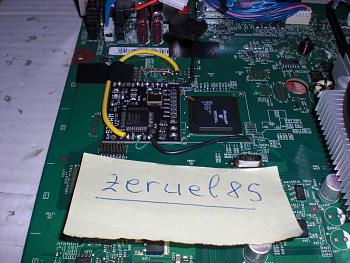

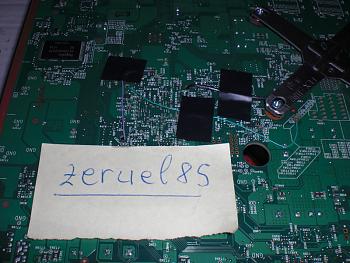

Storm360 V2 revB su Corona V2:

[Tommino81]

dual nand squirt bga 1.2 su corona v1
[URL="http://imageshack.us/photo/my-images/855/img0453ou.jpg/"][/URL]

Uploaded with [URL="http://imageshack.us"]ImageShack.us[/URL]

[URL=http://imageshack.us/photo/my-images/585/img0449eg.jpg/][/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

[Tommino81]

corona v1
cpu_reset 8cm "circa"
post out uguale 8cm circa
gnd spesso e 5cm
vcc spesso e 4cm
lk2 chiuso
switch 2-8 su on "il resto su off

Uploaded with [URL="http://imageshack.us"]ImageShack.us[/URL][URL="http://imageshack.us/photo/my-images/191/img0460fx.jpg/"][/URL][URL=http://imageshack.us/photo/my-images/651/img0458fy.jpg/][/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

[djsaso]

ecco altre foto

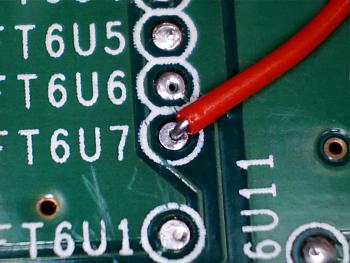

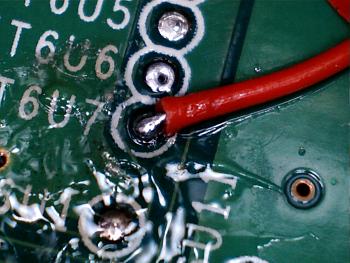

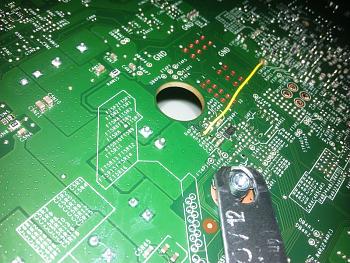

PUNTO POST xbox 360 fat

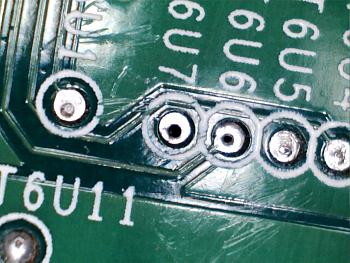

Pulito con la trecciola e flussante

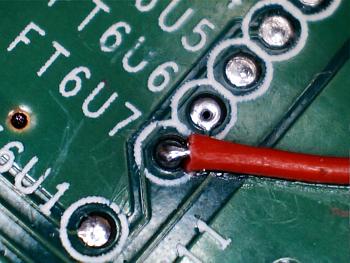

Filo posizionato

Punto flussato

Punto saldato(sporco)

Punto Saldato(pulito)

[djsaso]

Xd ma quello è il POST

from Galaxy NOTE

e io che ho detto?

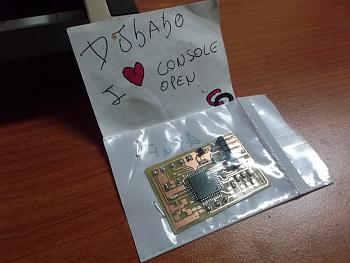

Il chippino è arrivato! non vedo l'ora di provarlo! fatto benissimo, complimenti veramente! bellissimO!!

[pocoyo2]

Bene bene.. Il mio chippino vicino il tuo "cuoricino".. Che onore!! Hahaha

from Galaxy NOTE

[zeruel85]

Saso hai scritto PLL_BYPASS, lol

Inviato dal mio GT-I8150 con Tapatalk 2

[zeruel85]

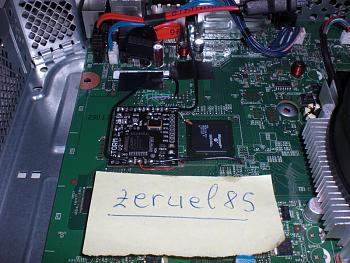

Storm360 V2 revB su Corona V1:

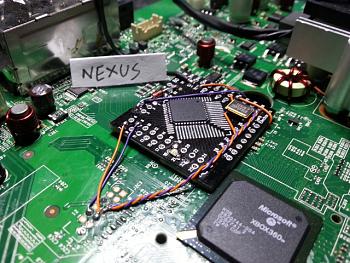

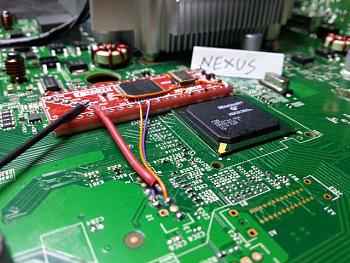

[nexus]

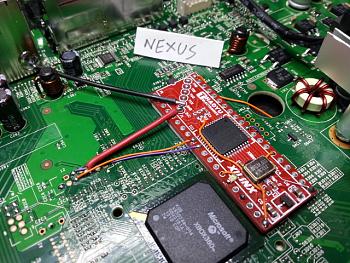

- Appena sfornata stasera !!!
- Corona V3 16mb
- Chip utilizzato HAOYU red
- Timing utilizzato 4_3 del team TX
- RST lungo 8 cm
- Post_out da 10cm, l'ho collegato sotto la CPU
La console fà parte del lotto con forza motorsport 4 skyrim

[Tommino81]

recupero cpu_key 16202 con dgx e rst tuner "by pocoyo"
"fix dgx post_out 60+12 tramite basetta pocoyo"
stagnola e pacchetto sigarette "metodo pusher"_con chip sospeso in aria
ed istallazione squirt bga "fix 220 +35 cm reset"
[IMG][URL="http://imageshack.us/photo/my-images/822/img0470ic.jpg/"][/URL] Uploaded with [URL="http://imageshack.us"]ImageShack.us[/URL][/IMG][IMG][URL="http://imageshack.us/photo/my-images/209/img0474aj.jpg/"][/URL] Uploaded with [URL="http://imageshack.us"]ImageShack.us[/URL][/IMG]

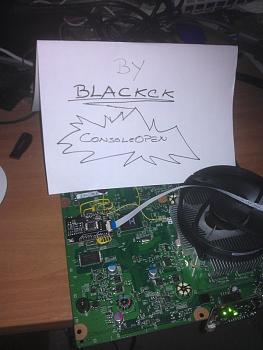

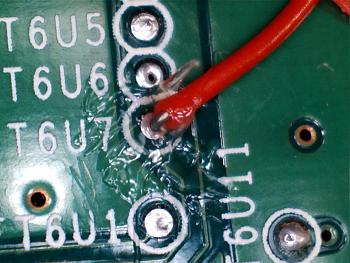

[Blackck]

[Blackck]

[Blackck]

[nexus]

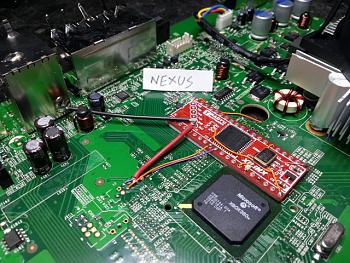

Corona V3 16 mega sfornata oggi con chip Autocostruito da moi !!!
Timing 4_3
Post_out come al solito sotto al processore...
RST da 7 cm
tempi d'avvio dal quinto glitch in poi....

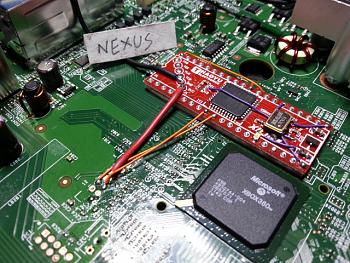

ecco la foto del mio chippozzo !!




Corona v2 con chip red
solito Timing 4_3
Post_out con pista regolare
RST da 9 cm
Tempi di avvio come sopra

ecco la foto:

[X-ray]

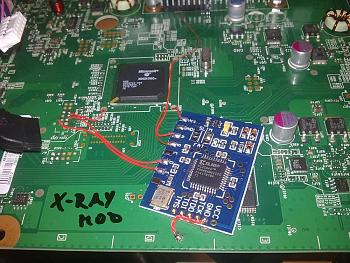

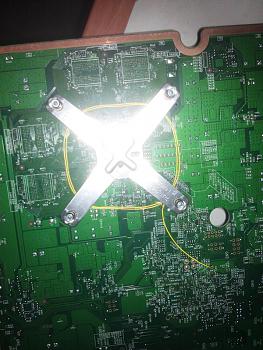

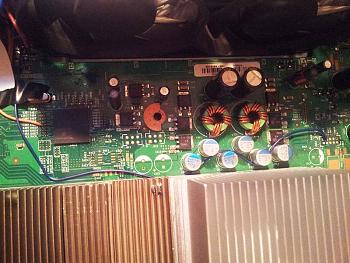

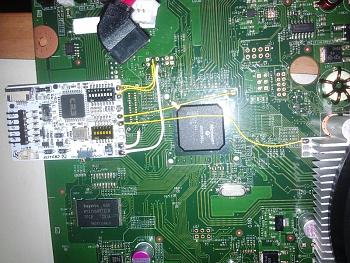

Una volta vigeva la regola che i fili non si dovevano sovrapporre, ecco una Corona con postout sotto il processore:

[feroandferos]

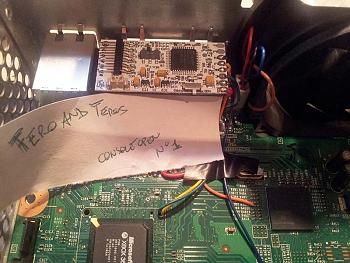

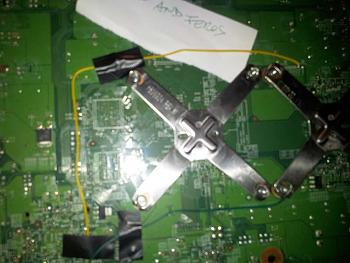

ciao a tutti

jasper 256mb
coolrunner rev C
glitcha in 5-8 sec max
dashboard 16202 finale
