[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[liberty87]

installazione glith matrix su jasper rgh2:

[liberty87]

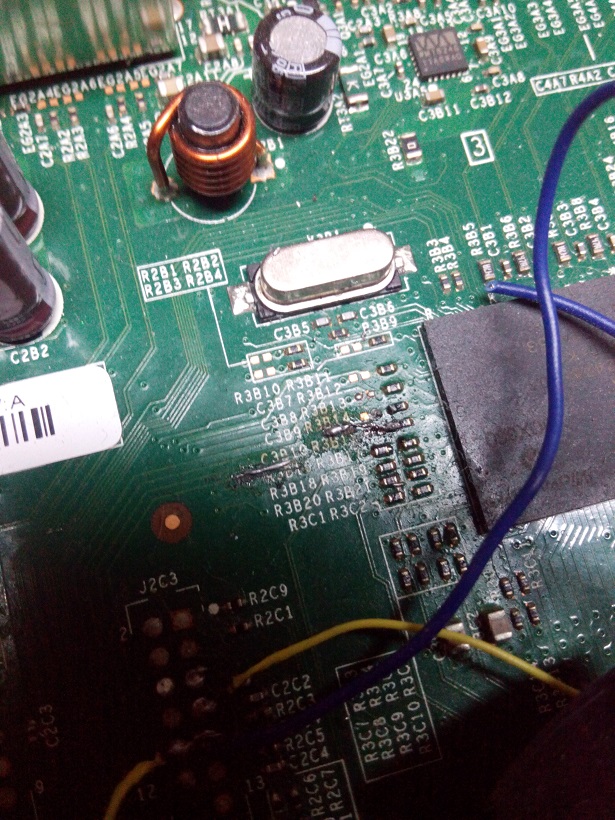

Estremo recupero di una trinity su cui è stato effettuato un rgh da cani,piste tagliate,componenti mancanti.

Prima:










Dopo:

[liberty87]

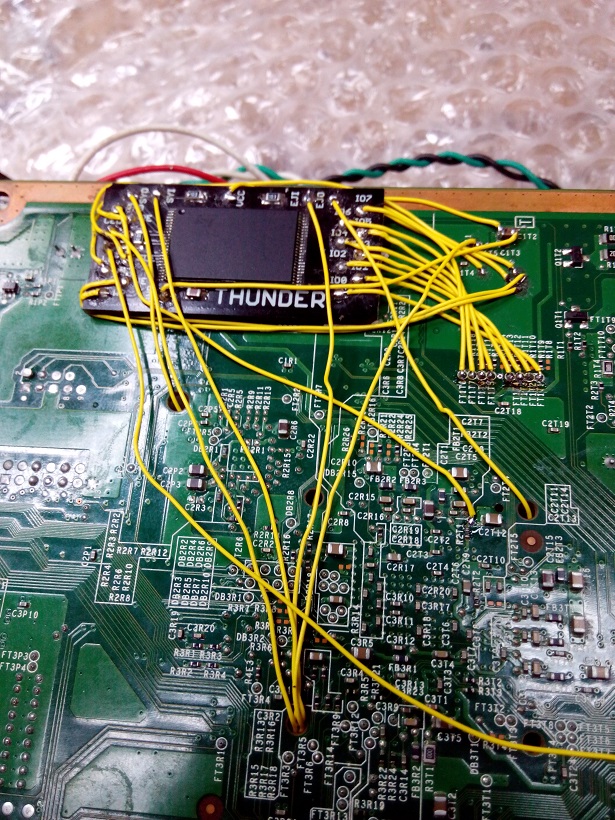

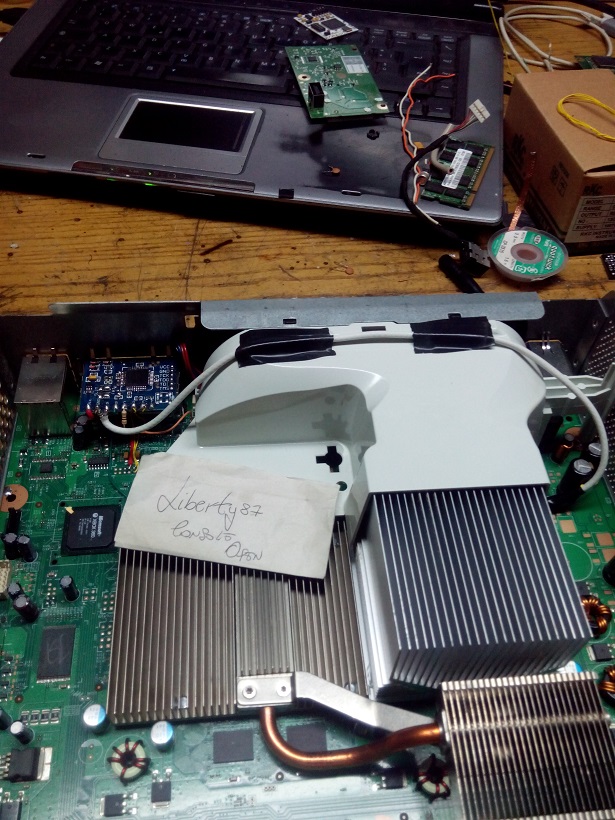

Installazione glith matrix su trinity e dual nand con thunder360:

[oppilif]

Trinity in rientro dall'assistenza, miracolosamente con post
Nessun fix a parte i 55 rst
Chip pocoyo j1 condensatore attivo
Parte entro 1/2 glitch sembra originale pazzesca




Inviato da mio iPhone utilizzando [URL=http://tapatalk.com/m?id=1]Tapatalk[/URL]

[nexus]

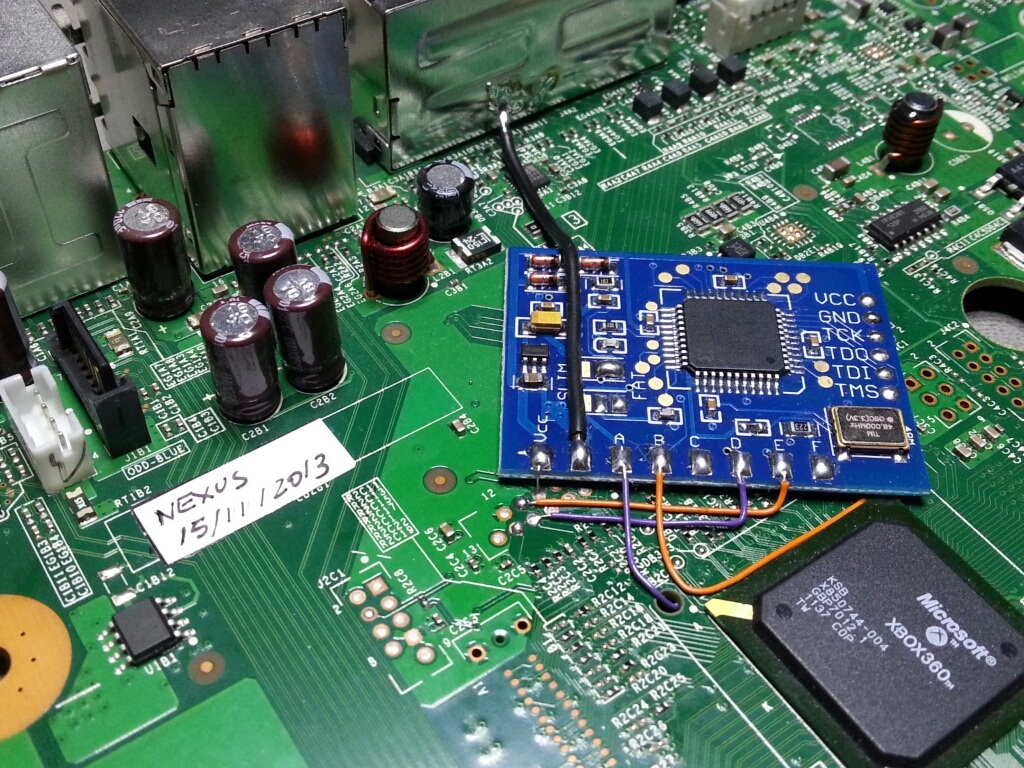

Corona v2 con Matrix360 ultima dash

- Reset da 10 cm

- Timing 3_2 team xecuter





Tempi d'avvio nel minuto

[gigigadda]

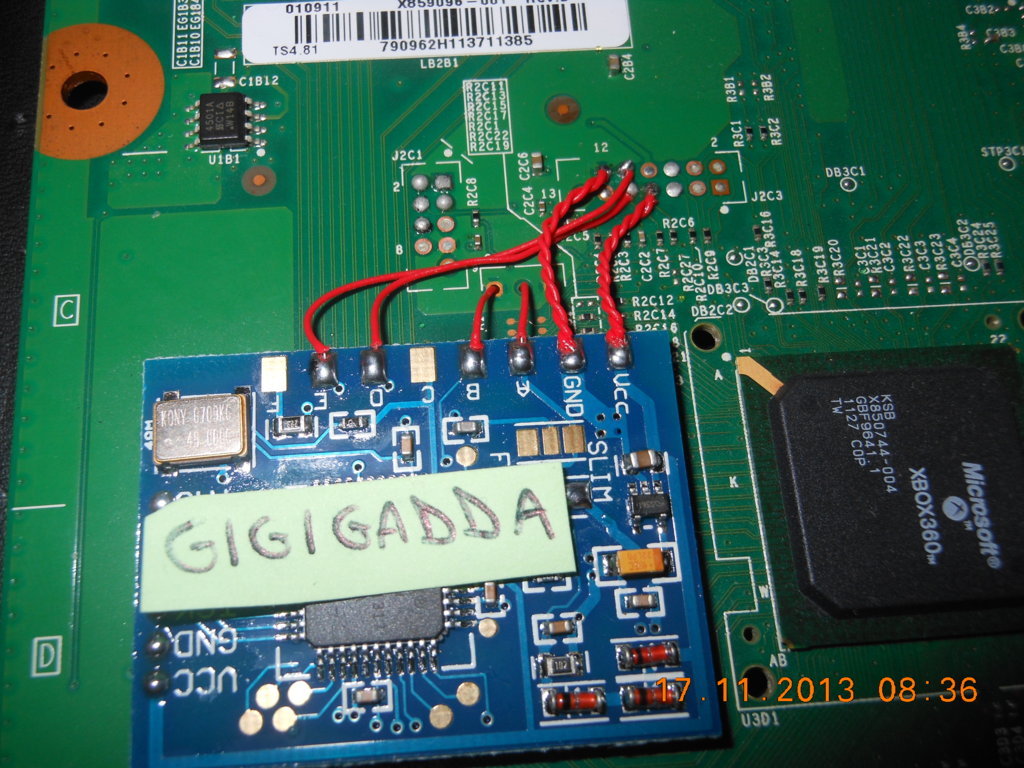

Corona V1
Timing 4_3
Cpld Matrix V3
Post alternate/ Cpu_r -> 12cm
Condensatore onboard escuso e non rimpiazzato.
Tempi di avvio Ottimi nel minuto.

[deco.gio]

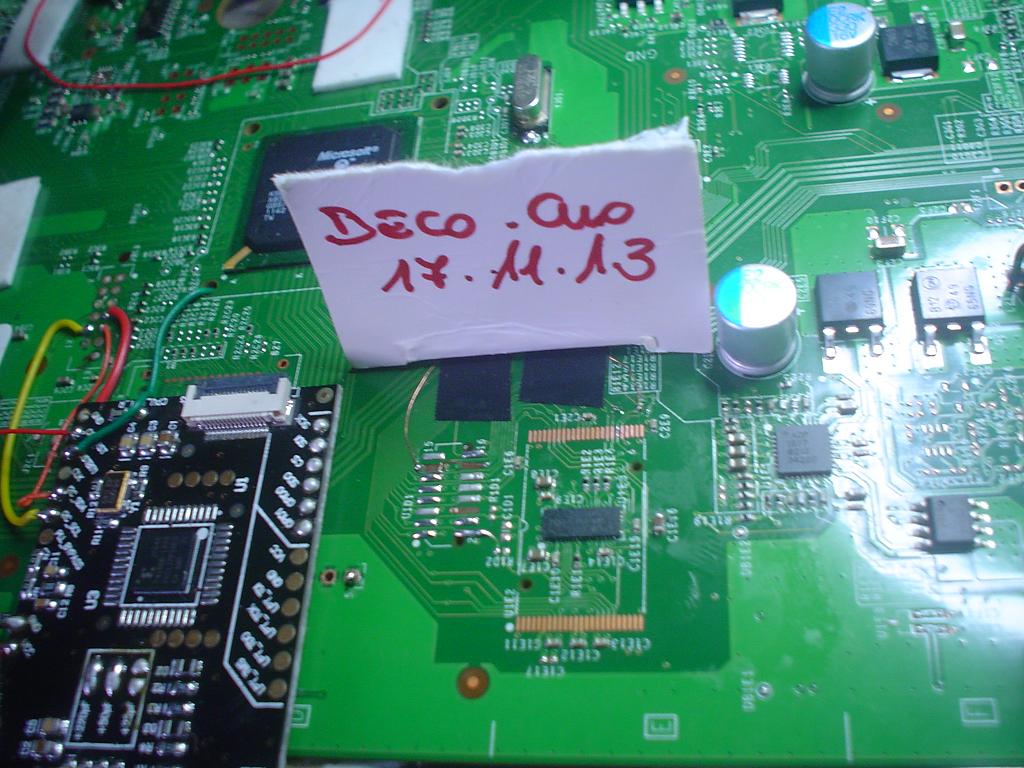

fresca di giornata 4gb v2 con 4 pad saltati per un tentativo maldestro di RGH (spero che si mettono le mani apposto)

-il pad A sollevato da un lato e quindi nn comunicante l'ho ripristinato con solo stagno (all'inizio nn me ne ero accorto)
-gli altri pad strappati e quindi ricostruiti con filo capello

chip squirt in dotazione alla console
-rst 60 cm
-post giusto per arrivarci
-timming minusone_nr

tempi nel minuto e na bella sudata per farla ritornare in "vita"

bene...anche qst è fatta!!!

vi allego foto del danno e del lavoro eseguito:

[spyro82]

visto che siamo in tema:

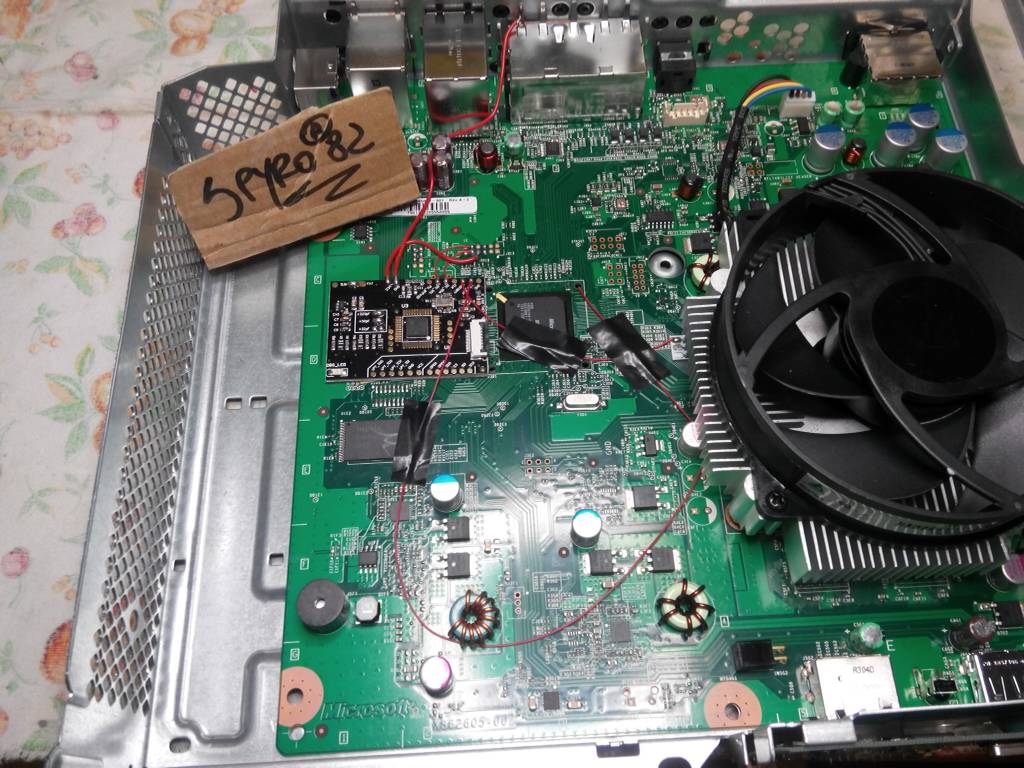

falcon rgh1,chip storm (trovato per caso) tempi di boot originali :

[zeruel85]

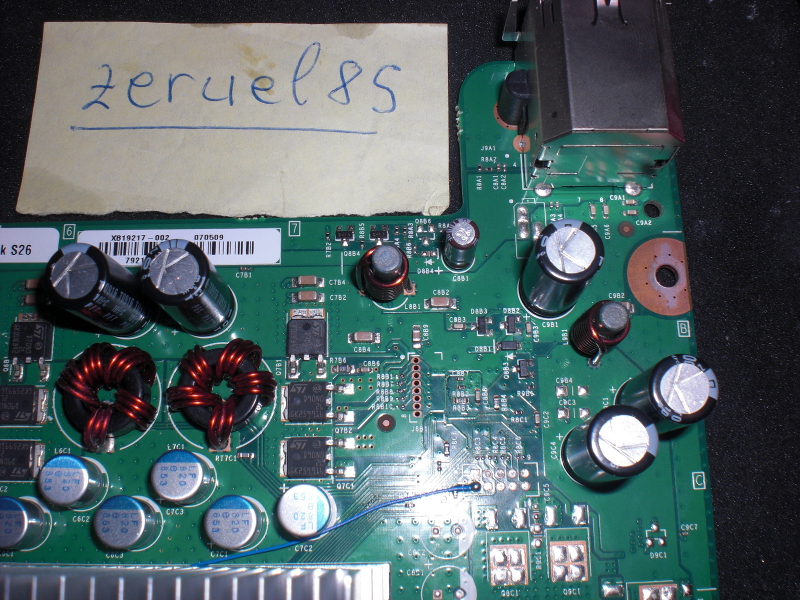

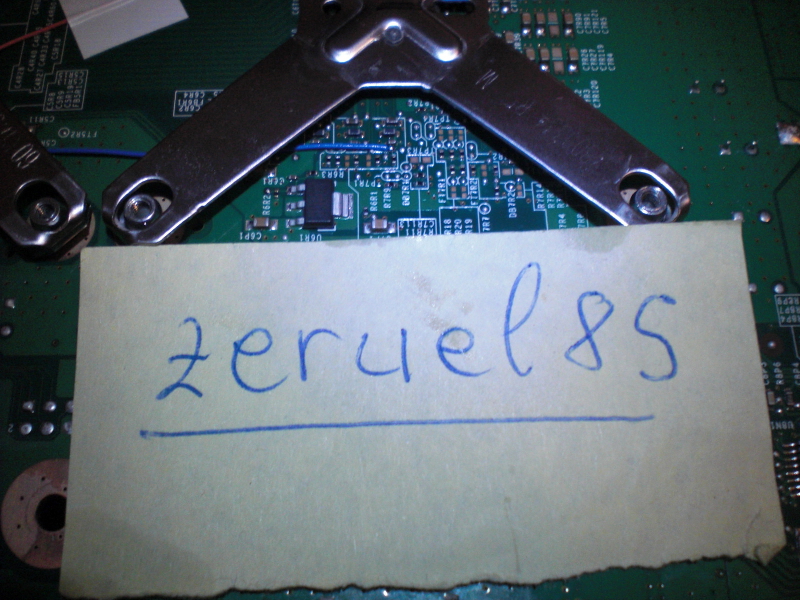

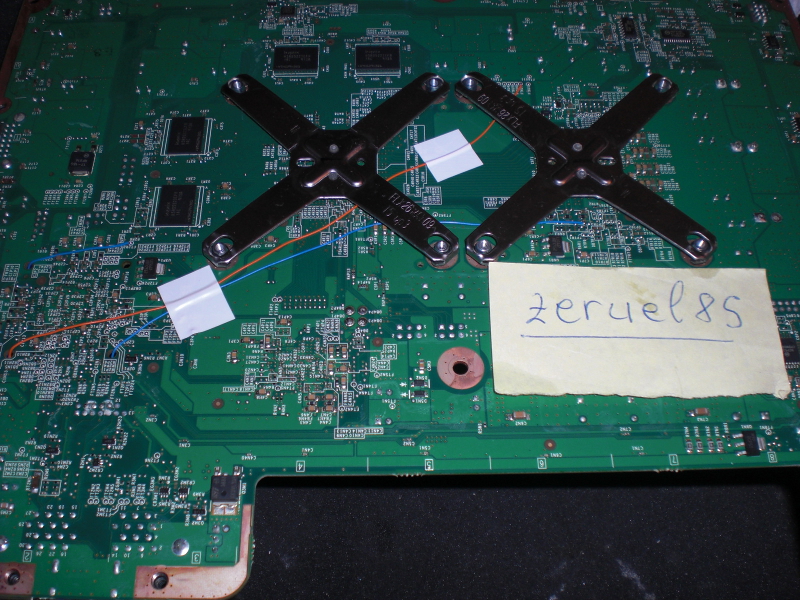

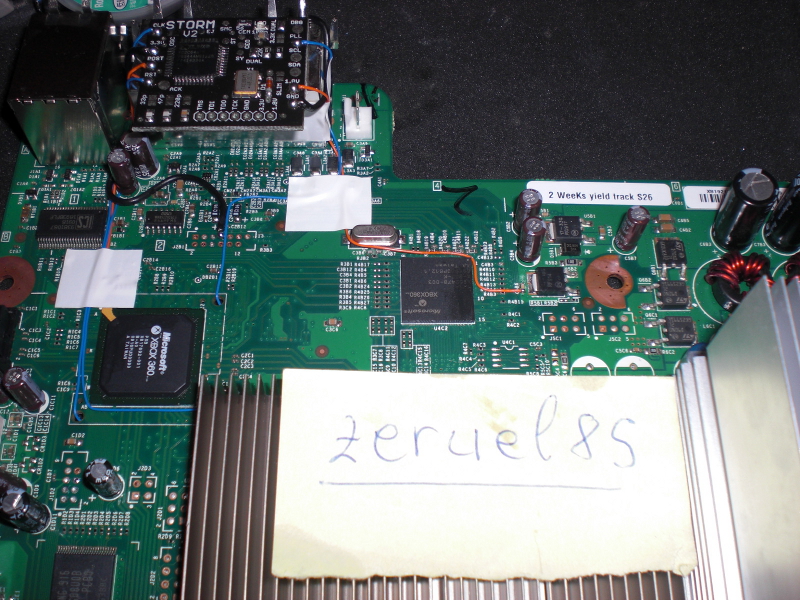

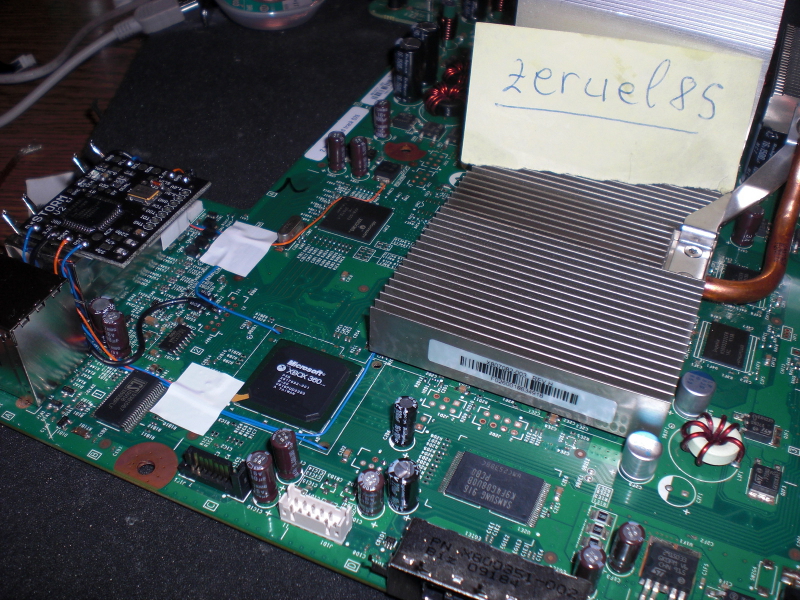

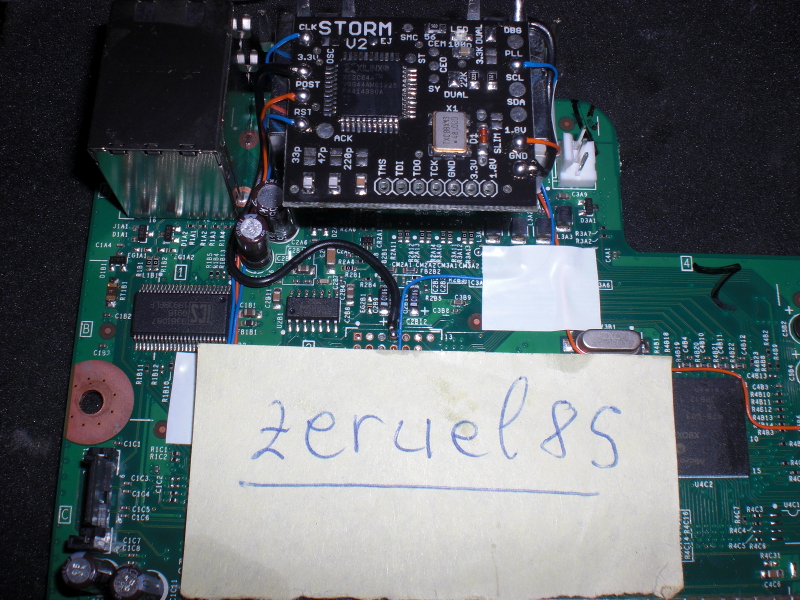

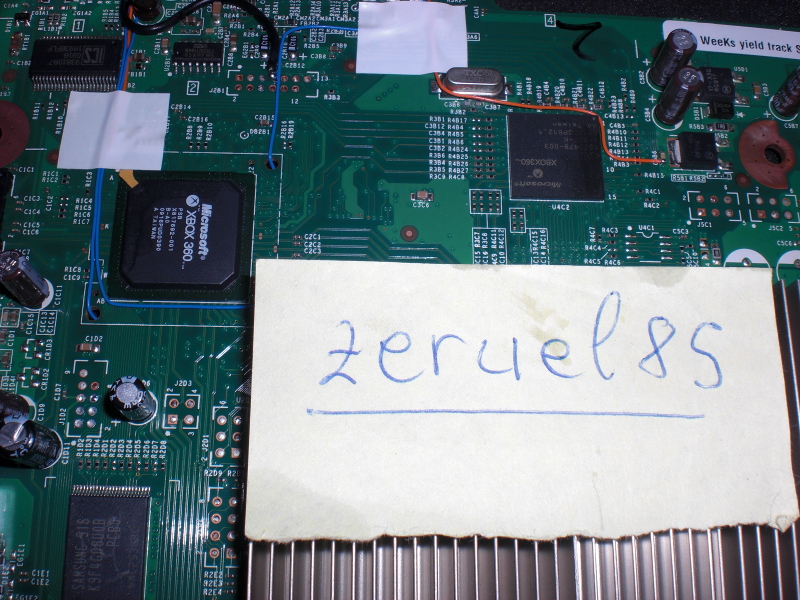

RGH1 su Jasper 512MB con Storm360 V2 revB, naturalmente glitch al primo/secondo ciclo.

[X-ray]

un'altra V2 che mi ha dato mooooooooooolto filo da torcere (ovviamente AWG30)

Timing 4_3
reset 12cm
2.2 ohm su reset
il matrix dice che preferisce stare sotto se no non viene stimolato bene e non sborr....ehm non boota

[mimmos82]

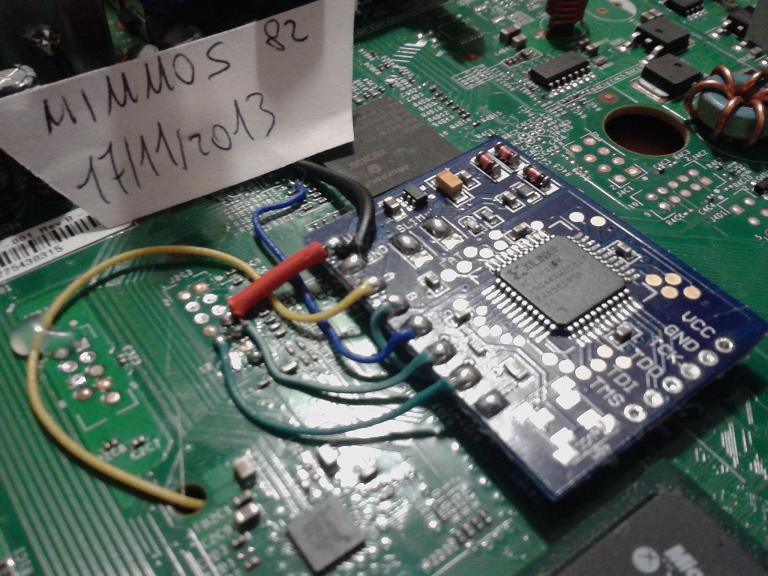

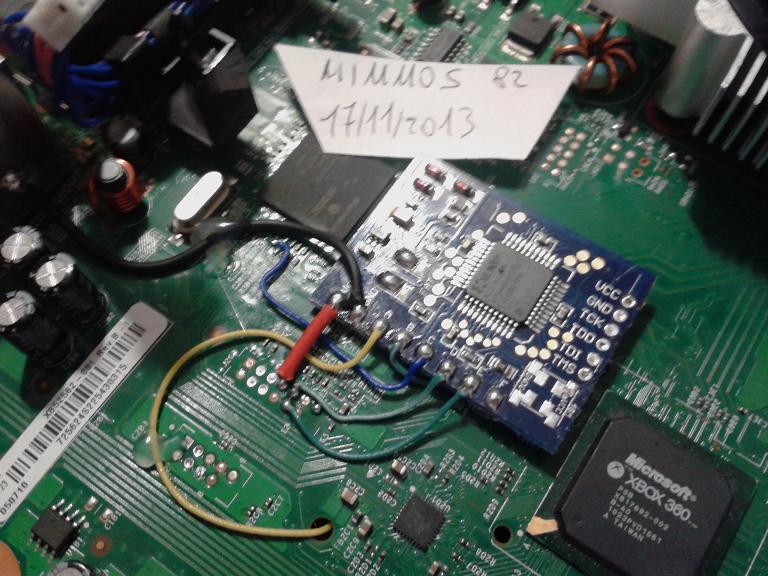

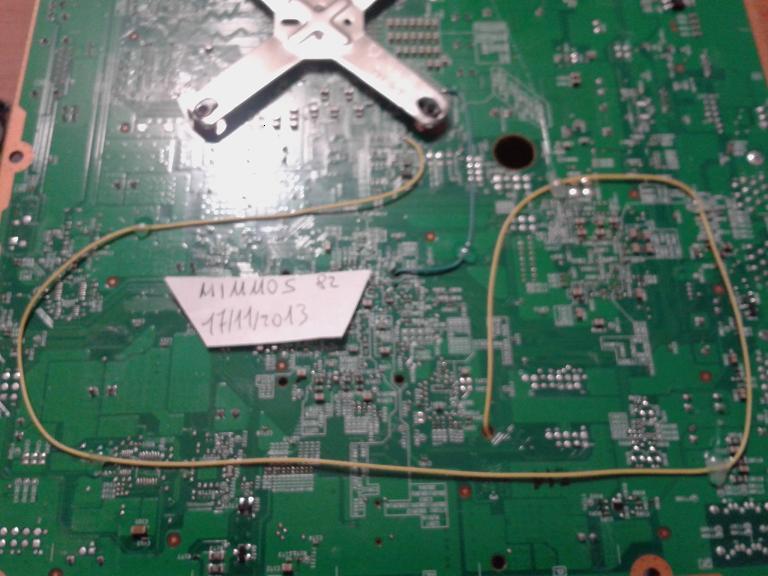

CORONA V4

MATRIX V3 CLONAZZO
SOLO 1 PAD SLIM ATTIVO
CPU_RST (ALT) e POST (USATO POST ADAPTER V2 TX) QUANTO BASTA PER ATTIVARE AL CHIP
TIMINGS 4_3
TEMPI 1-3-6-10- MAX IL MINUTO NON DI PIU'...NELLA NORMA

P.S.
SCUSATE LA QUALITA' DELLE FOTO...FA SKIFO!

[mimmos82]

CORONA V1 250GB

MATRIX V3 CLONAZZO
SOLO 1 PAD SLIM ATTIVO
CPU_RST e POST QUANTO BASTA PER ATTIVARE AL CHIP
TIMINGS 4_3
TEMPI NEL MINUTO....NELLA NORMA

[X-ray]

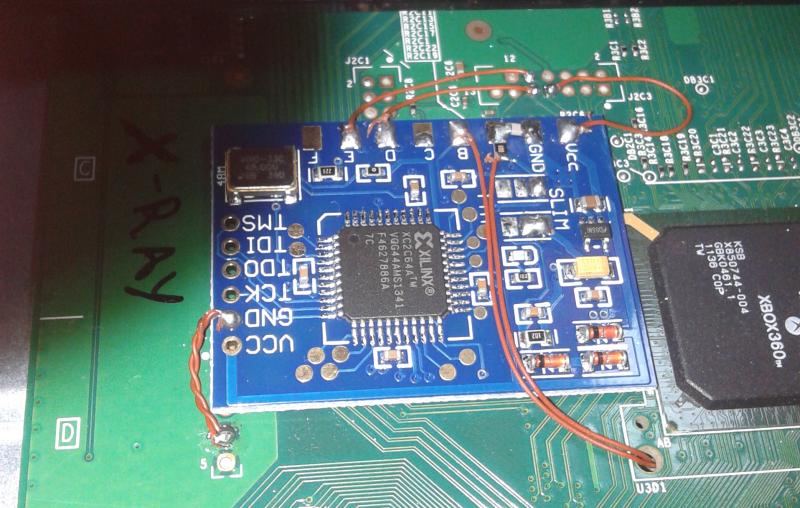

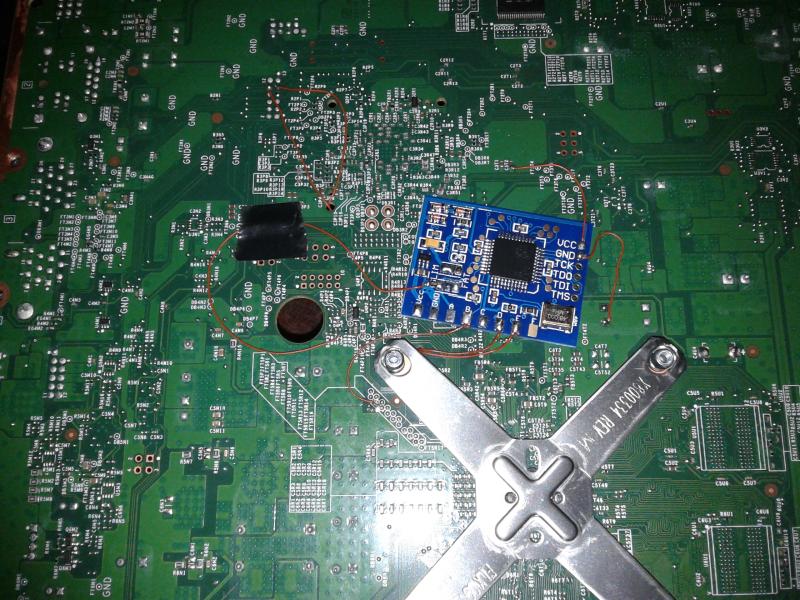

Corona V2
Fix: 22pF e 10ohm su reset
Avvio medio 30secondi

[nexus]

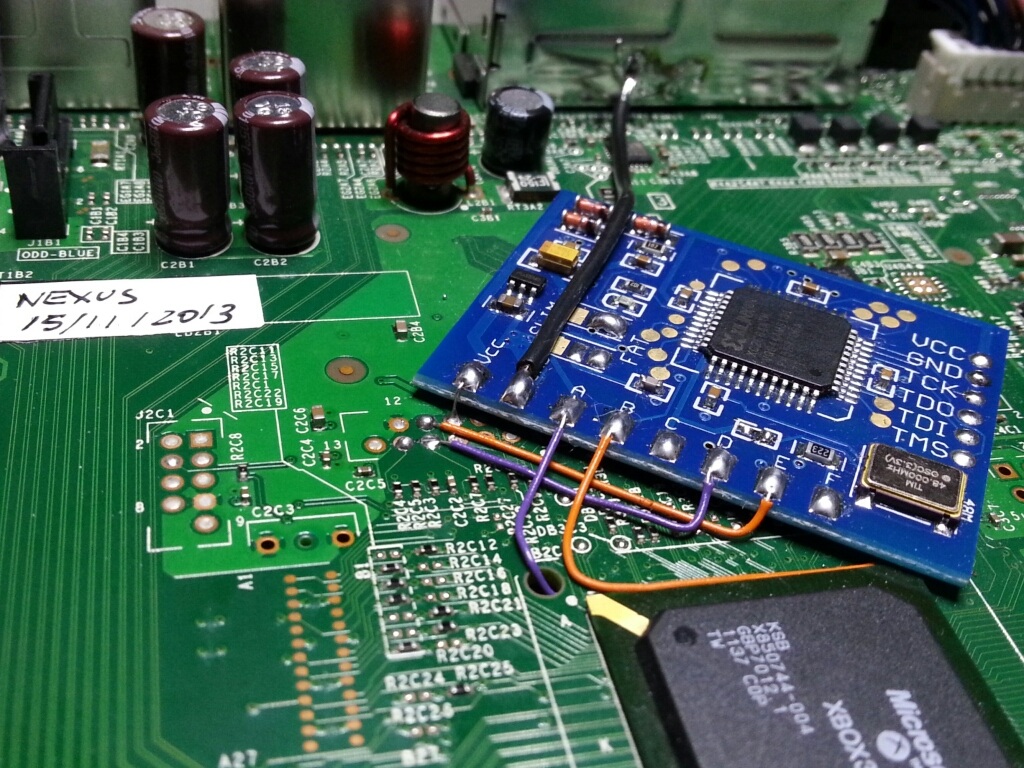

Corona v2 Matrix clone 360
Timing 3_2
Rst 10 cm
Avvii intorno ai 30 secondi max nel minuto
Il filo lungo é l'smd di debug del chip messo sul modulo rf

Inviato dal mio GT-I9300 utilizzando Tapatalk

[spyro82]

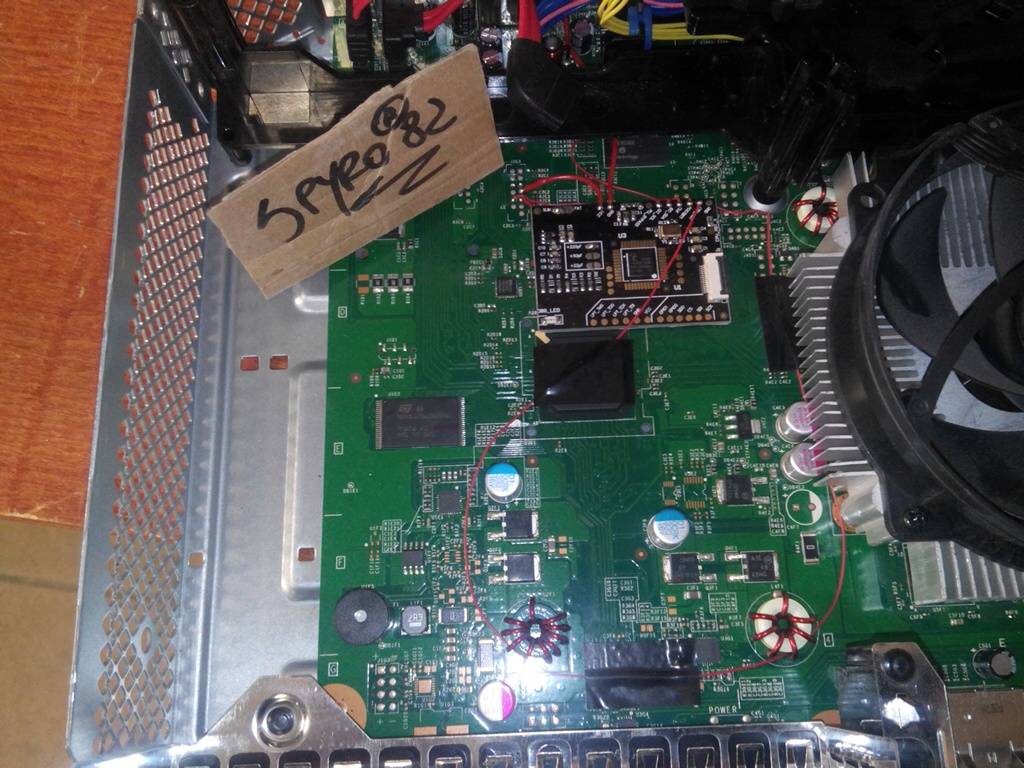

Trinity :
Chip: squirt360
Cpureset: 60 cm
Cond: solo 220
Boot: quasi come da origanale alcune volte 20 sec

Inviato dal mio C2 con Tapatalk 2

[mimmos82]

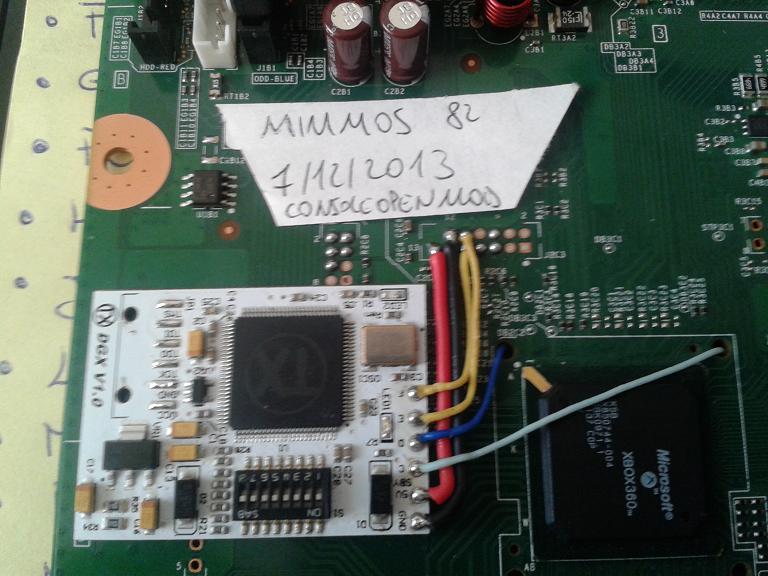

CORONA V1
RGX - Timing Corona_A;
CPU-R e POST quanto basta per arrivare al chip
BOOT da immediata a massimo 1 minuto (rare volte)

[mimmos82]

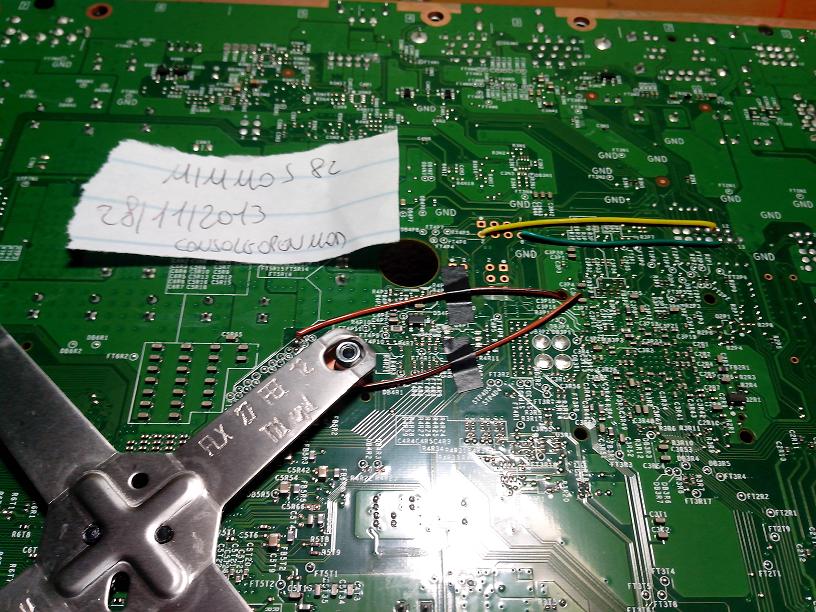

TRINITY
MATRIX V3 CLONAZZO
CPU-R 56cm+CONDENSATORE DA 220 e POST quanto basta per arrivare al chip
TIMING Trinity RGH2(da autogg)
BOOT 5-10-25 max minuto non di più

[spyro82]

Corona fresca fresca chip squirt timing minusonr_nr re set da 57 circa boot in 30 sec max 1 minuto

Inviato dal mio C2 con Tapatalk 2

[feroandferos]

ciao a tutti

ecco una bella falcon RGH2 con rev c e timing Falcon (con jrunner).
Punto D lungo circa 70 cm e glitcha in circa 30 -45 sec

[xboxbs]

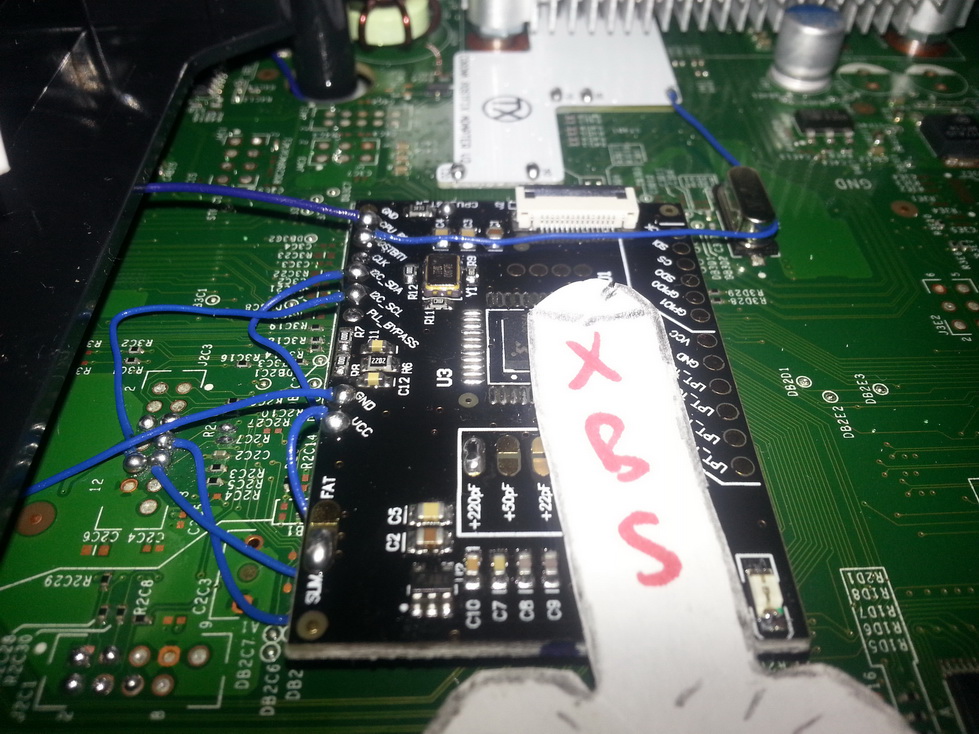

la mia prima volta con una xbox360 E (stingray v5 - 250gb) (che mi ha fatto dannare causa postfix adapter "instabili / fallati" (ebbene sì, più di uno)
squirt minusone nr
reset solito giro attorno a xclamp
220 pf
boot entro il minuto (stasera intreccio il gnd visto quanto detto nei precedenti post)
