[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[marcofg81]

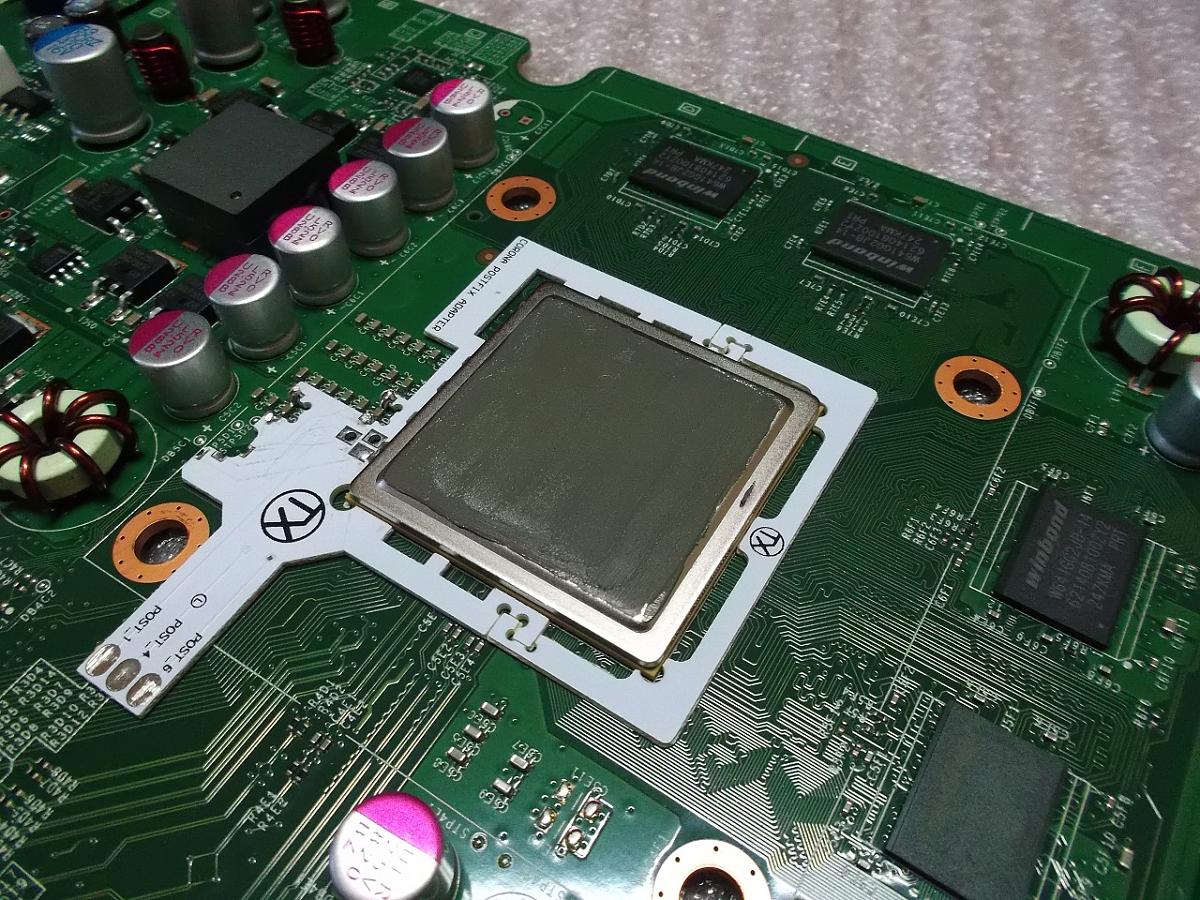

Dopo una serata e una mattinata di "smadonnamenti" eccovi finalmente la mia ultima creazione:
JasperBB 15574 RGH2
- RST 30 cm (passaggio sul retro della mobo)
- CLK su mobo 10 cm
glitch in genere tra i 5 e gli 8 cicli... spettacolooooooo ;D

[djsaso]

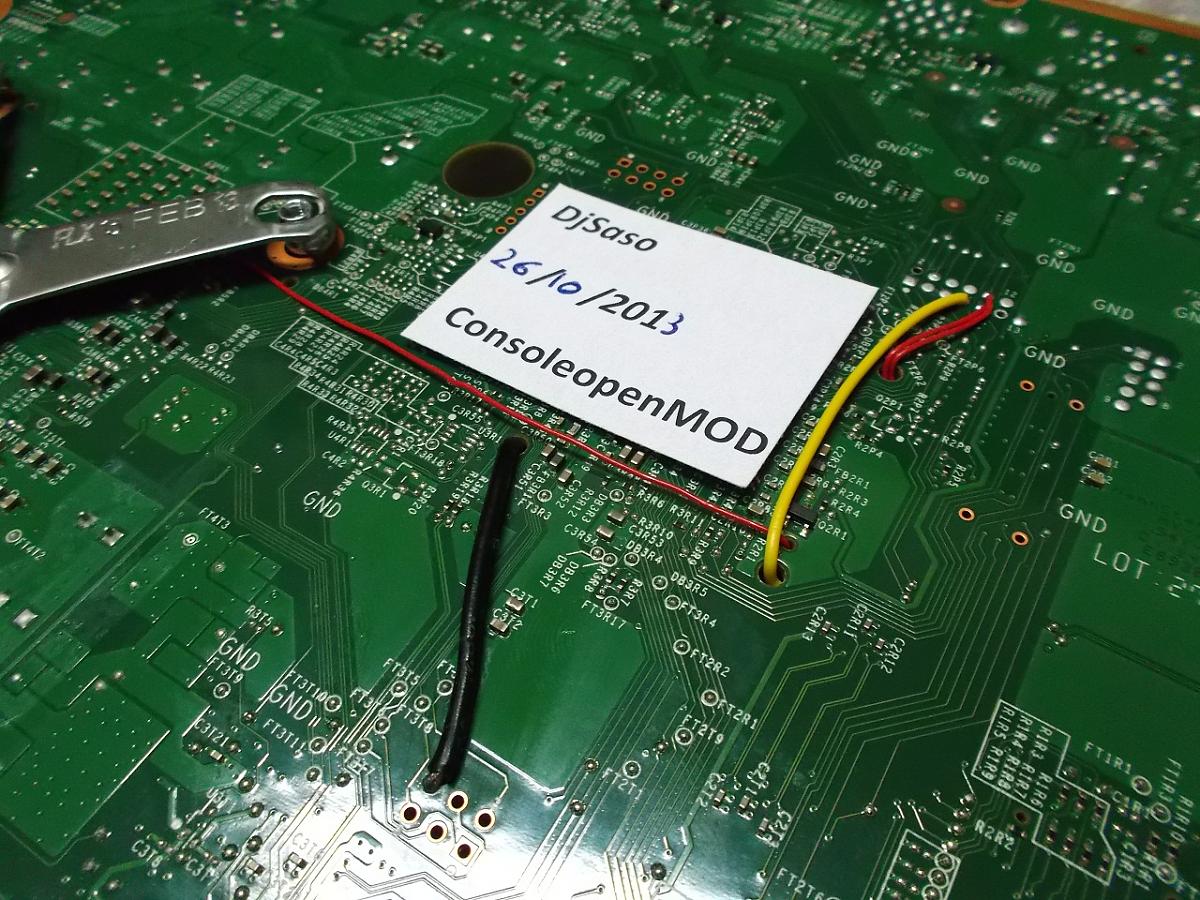

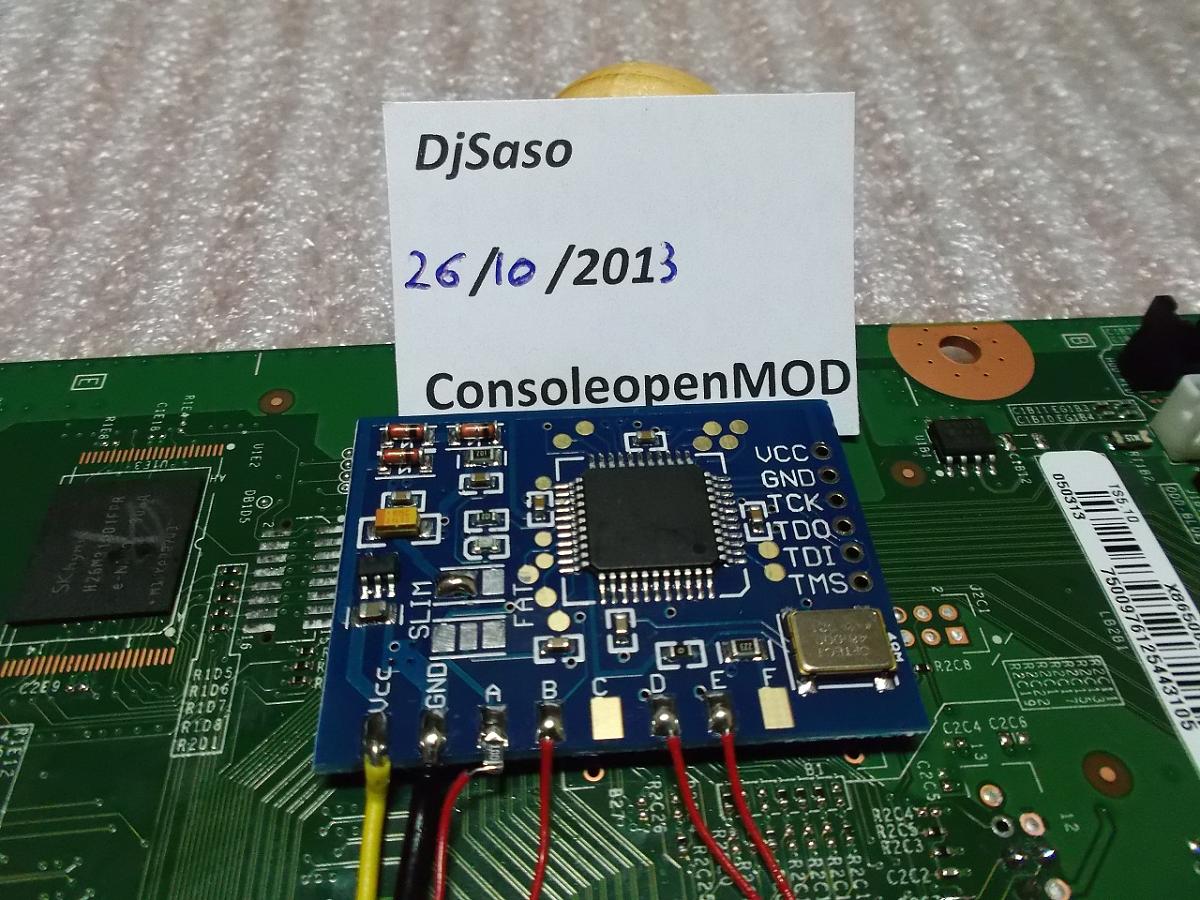

RGH su console xbox 360 slim corona V4

10 ohm su rst + timing xecuter 4_3

[scienzy]

Falcon RGH2 coolrunner rev D

Timing A

1-2 chiuso, JP aperto, c8 e c15 lasciati

Cpu reset awg30 (era ora) 70 cm fix xray

Ottimi tempi di boot da immediato ma mai oltre il minuto.











No commenti offtopic o sarete "extramondati" grazie

[deco.gio]

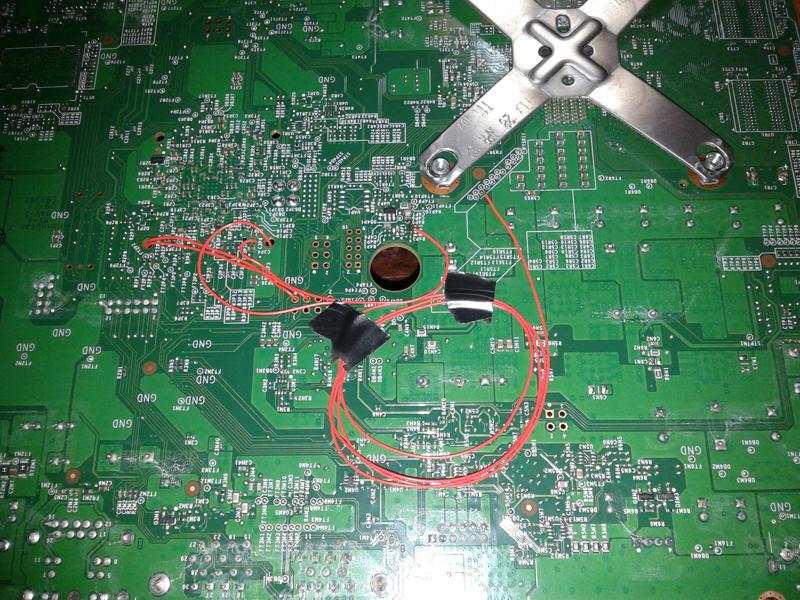

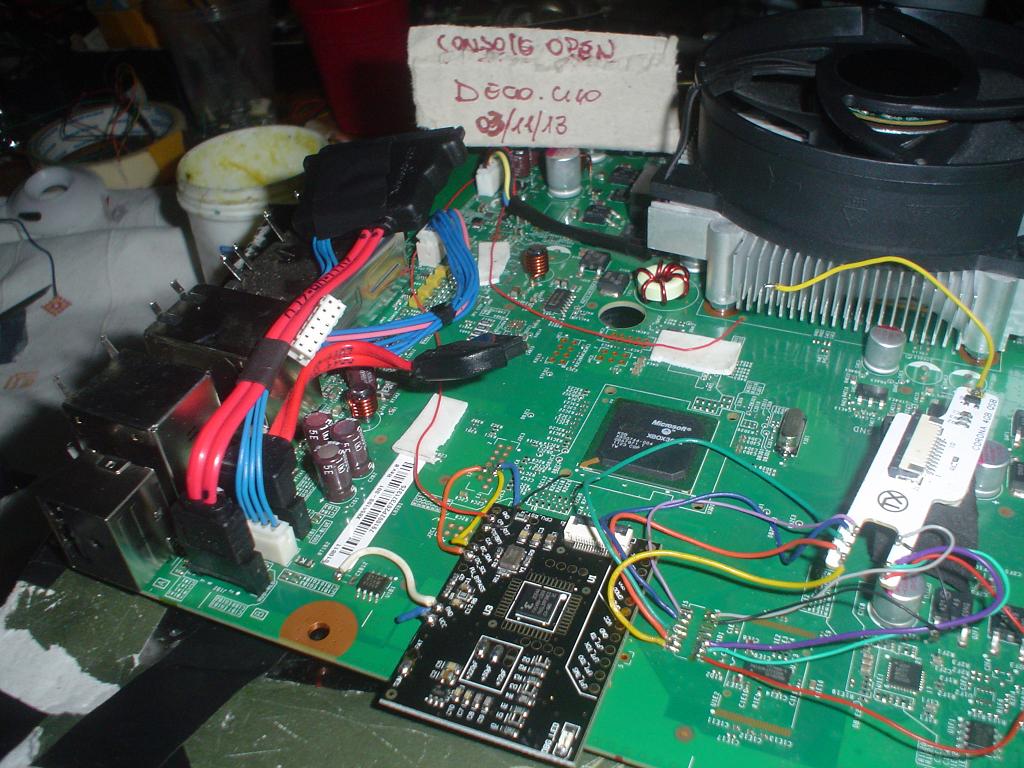

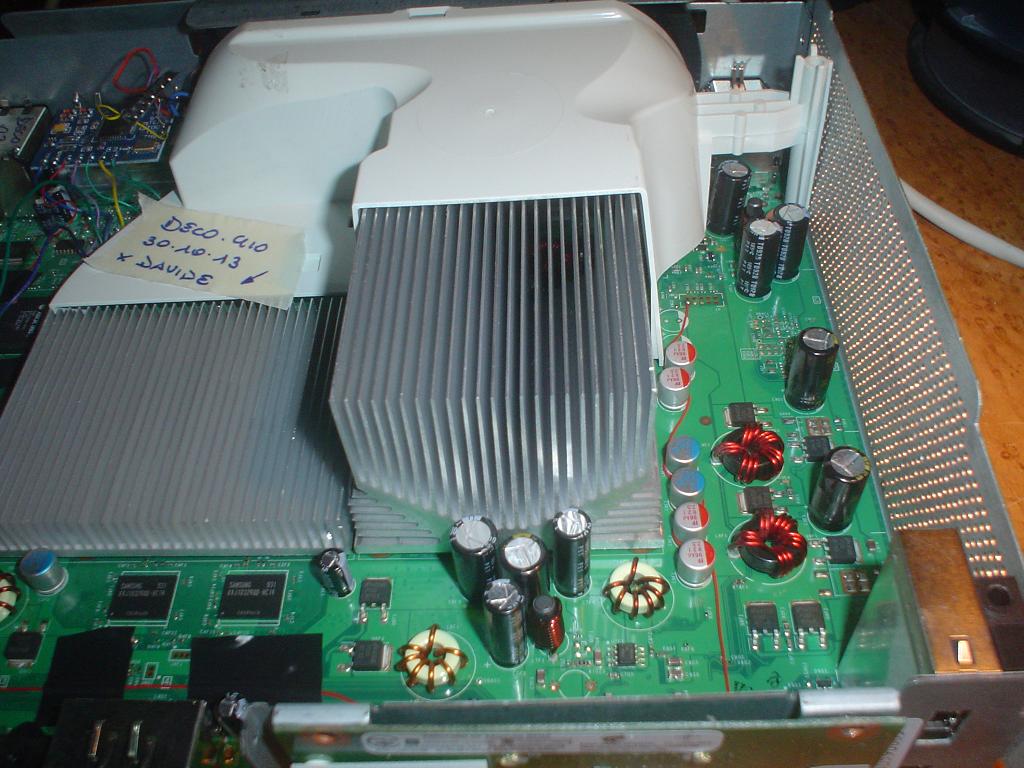

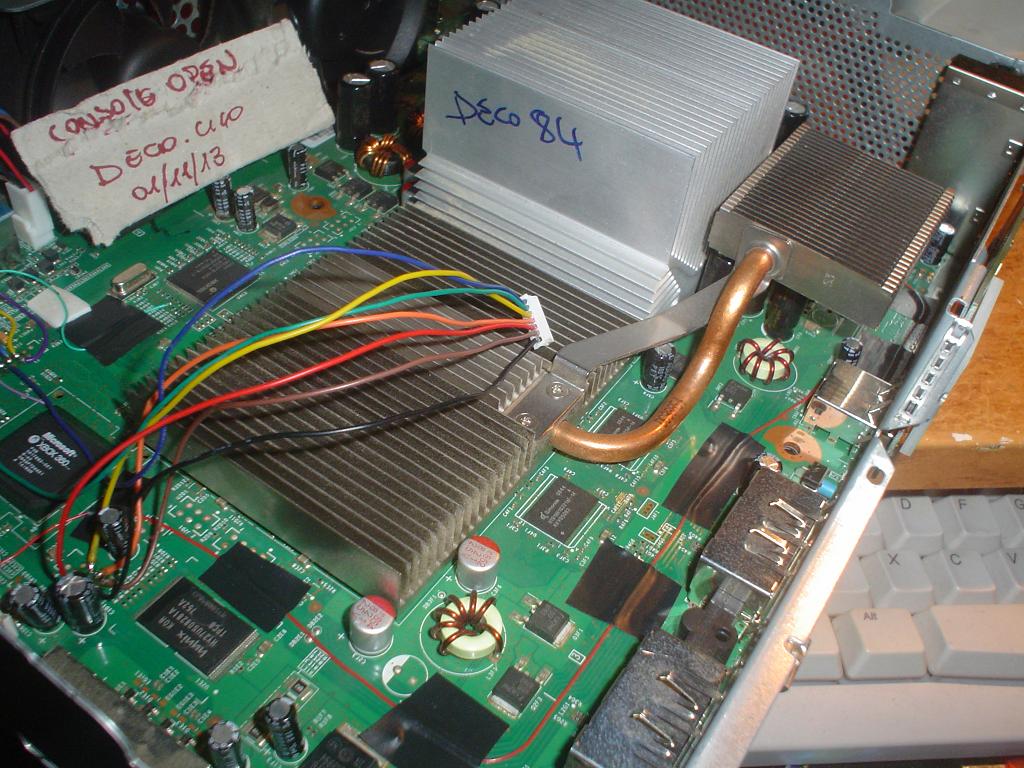

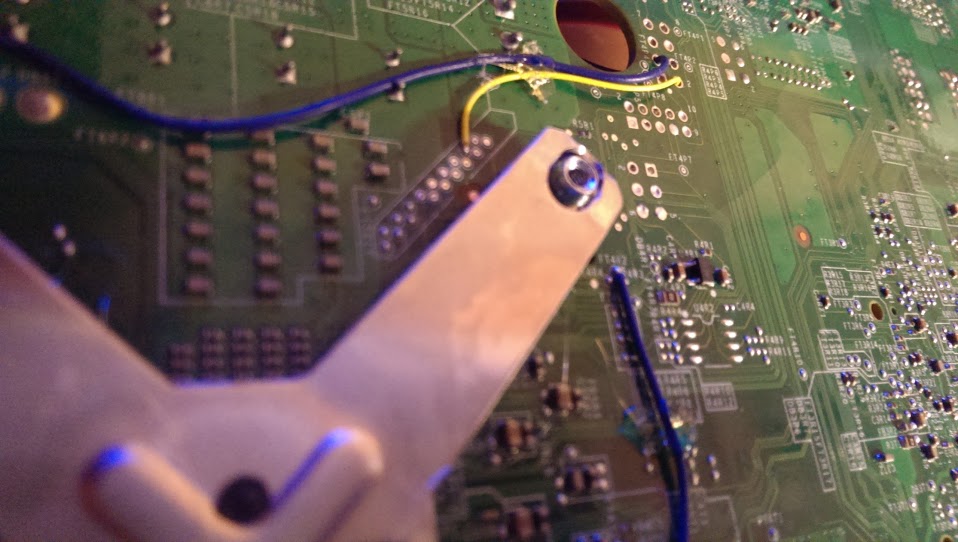

jasper rgh2 solita istallazione vincente....

dash nativa 15574
chip matrix clone
timming A da jrunner

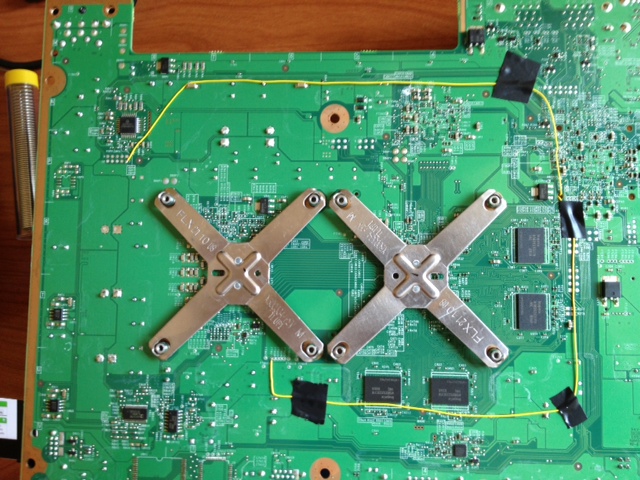

RST passato come da foto
tempi di boot ottimi

vi allego foto:




voglio sottolineare che me ne fotto e giudicate gente giudicate......

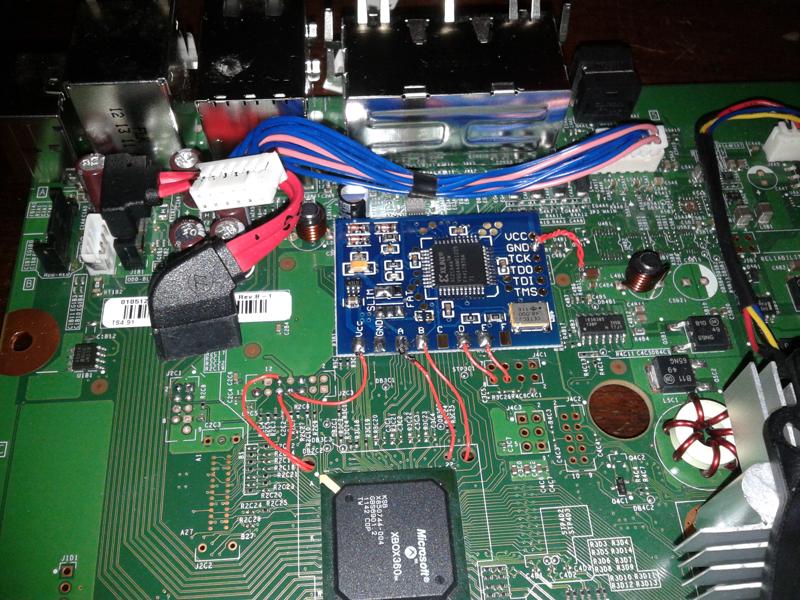

[Tommino81]

Corona v3

Chip proto
DIP 8on e 5 on
Devo dire che questo chip e veramente sorprendente
Ottimo boot sempre quasi istantanei, nel peggiore dei casi 4 debug

Inviato dal mio ZP980

[GAMEPLAYCONSOLE]

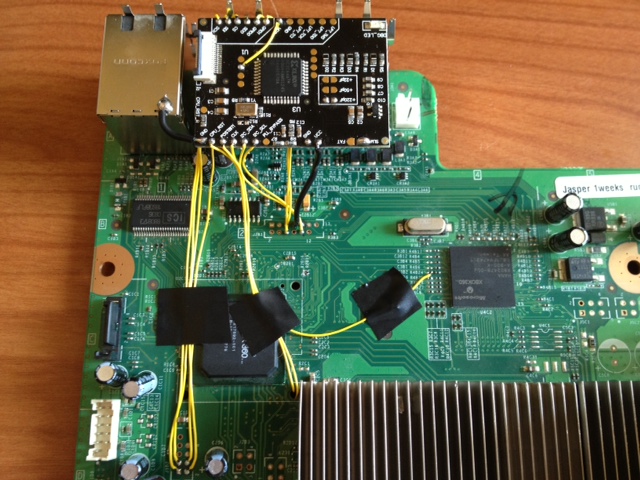

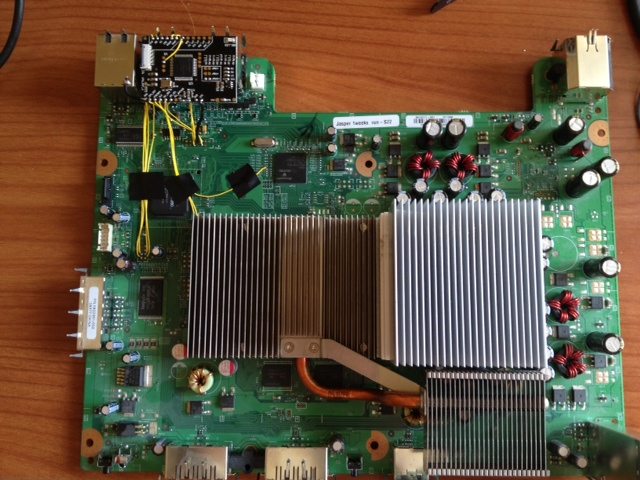

Ecco alcune foto di installazioni fatte ultimamente

R-JTAG Falcon, l'ho messo sulla porta AV perchè se lo mettevo sul lettore il lettore non si apriva.
[url=http://postimg.org/image/6kvmy5r1p/][/url]

[url=http://postimg.org/image/upwcfvbcd/][/url]

[url=http://postimg.org/image/gyrvdnmel/][/url]

[url=http://postimg.org/image/bm30ziyi5/][/url]

[url=http://postimg.org/image/svjhy4obx/][/url]

Coolrunner rev D Corona v3, tutto corto
[url=http://postimg.org/image/u0qvp3xy9/][/url]

[url=http://postimg.org/image/f3ieo3kpt/][/url]

[url=http://postimg.org/image/vicc0o2ox/][/url]

[url=http://postimg.org/image/ww3yvz1y9/][/url]

[url=http://postimg.org/image/h0f4sobdt/][/url]

[url=http://postimg.org/image/u5zovwbkx/][/url]

[url=http://postimg.org/image/c4gjy3hk1/][/url]

[url=http://postimg.org/image/6dqdkd9k1/][/url]

Coolrunner rev C Trinity, Cpu reset arrotolato sotto la mobo e postbit corto.
[url=http://postimg.org/image/pfvz2bgh9/][/url]

[url=http://postimg.org/image/e7hsej2nh/][/url]

[url=http://postimg.org/image/3ypb8pelp/][/url]

[url=http://postimg.org/image/4uh7aeywd/][/url]

[url=http://postimg.org/image/cprqp88j1/][/url]

[url=http://postimg.org/image/vjdjm86r1/][/url]

[The Pusher]

Ma dai siamo in un forum dobbiamo accettare quello che dicono gli altri, consigli ecc.

Ma il Pusher non posta mai qualche foto ?

[Tommino81]

Jasper bb

R-jtag
Aud_CLAMP
470 su qsb jtag
Alimentazione default
DIP 7-8-3 on
Una bellezza





Inviato dal mio ZP980

[Razorbacktrack]

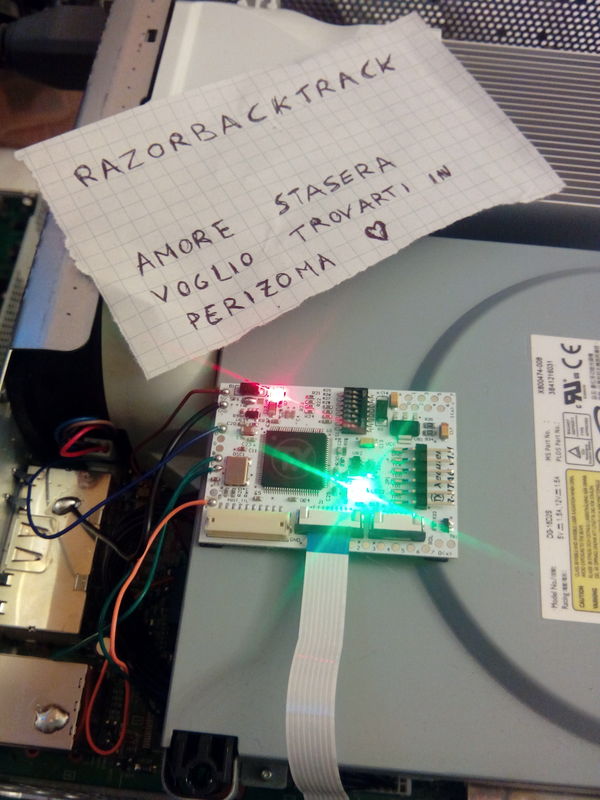

Falcon RJTAG

Aud_CLAMP
Ponte senza resistenza su QSB JTAG ( 0 )
Alimentazione 1.2v
DIP 5-7 ON
Reset Standard
Cavo verde diviso in 2 per E ed F,cavo arancione per K,cavo marrone per 5v e cavo nero per GND

[Tommino81]

Corona V1
Reset cm 45
Post out cm10
220+50
Timing minusone nr

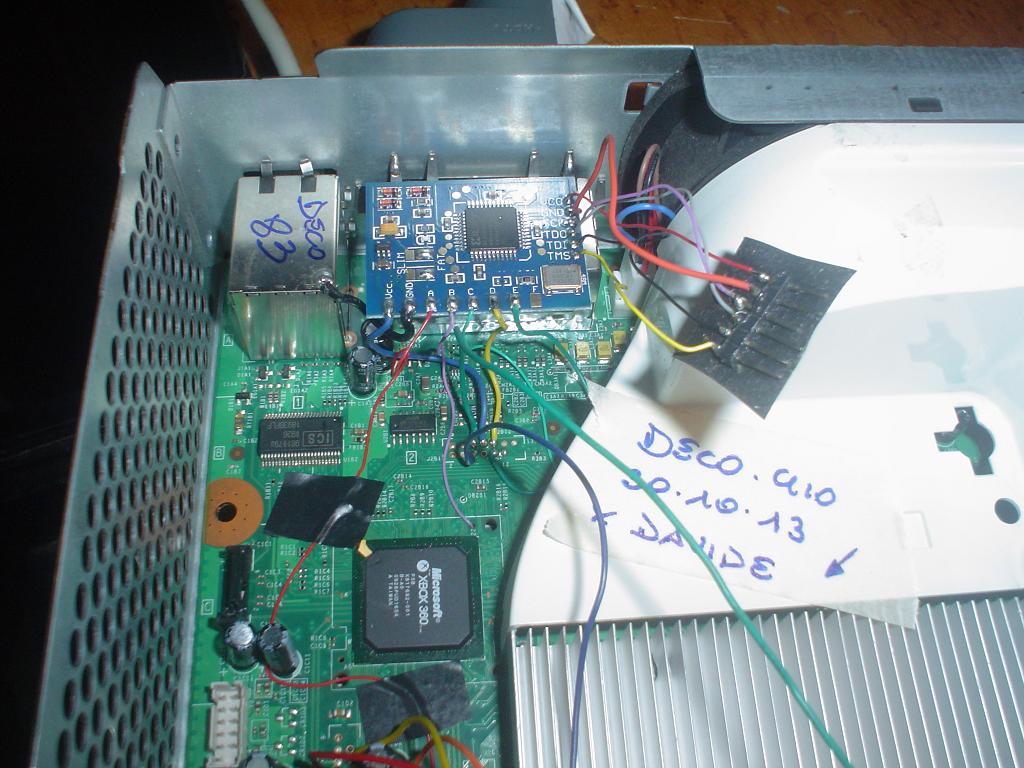

[deco.gio]

wee eccomi di nuovo...

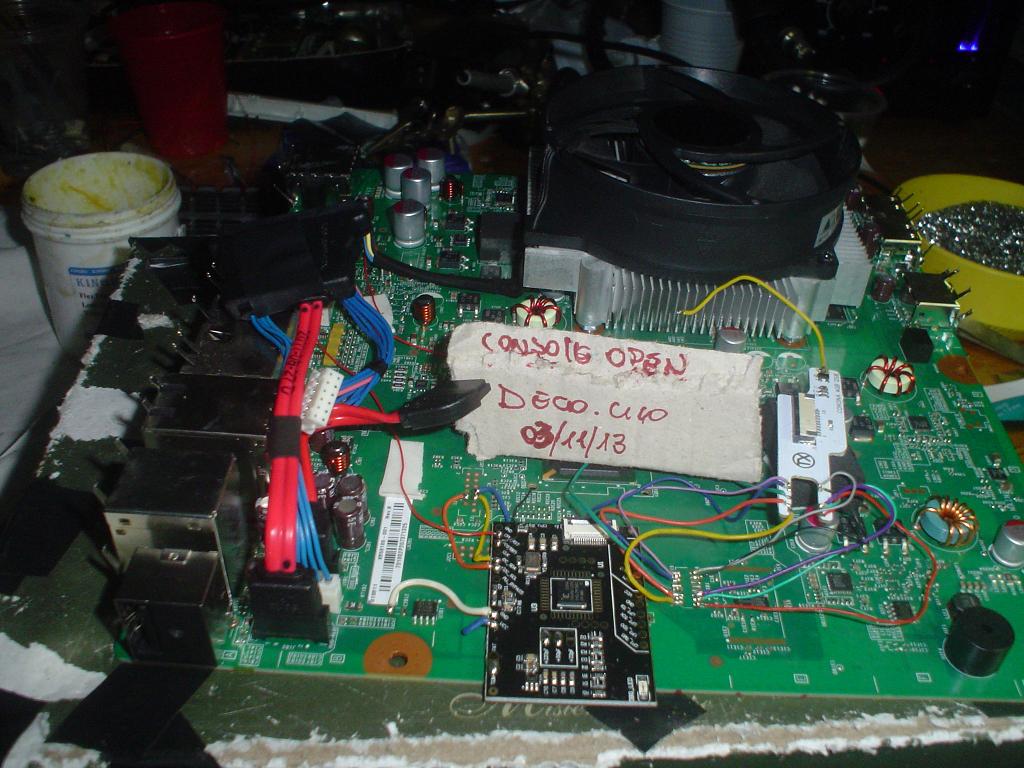

terza console phat rgh2 stessa configurazione oramai nn la cambio

jasper 16 mb
chip clonazzo programmato con timming A da jrunner
rst passatelo come da foto

vi allego foto:




se capita a qualcuno la consiglio vivamente....ovviamente con matrix
meditate gente....meditate

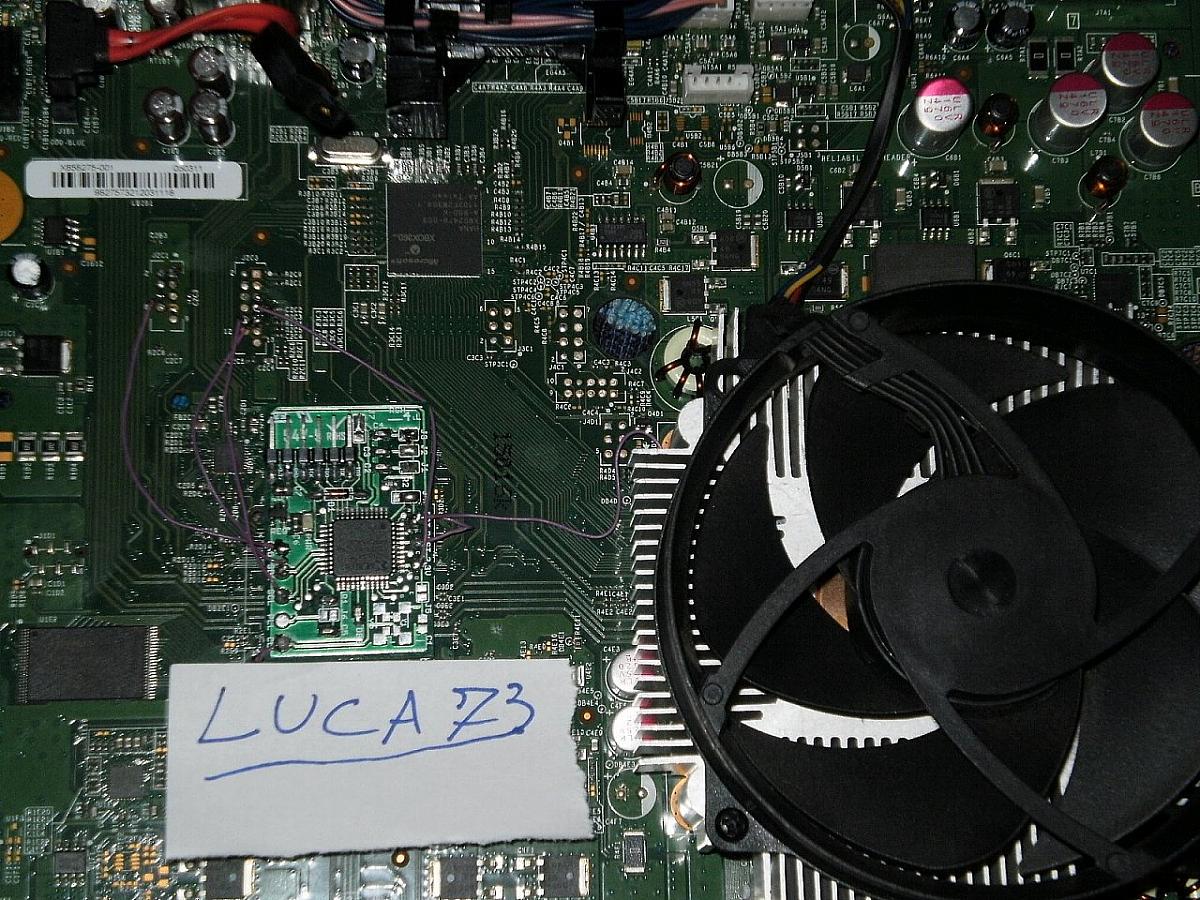

[luca73]

trinity 250gb dash 16537
reset 56cm attorno alla x
tutti gli altri quanto basta per arrivare a destinazione
clock sotto la mobo
glitch 4-1-3-4-6-6-8-10-2-4
chip made in pocoyo (una garanzia)

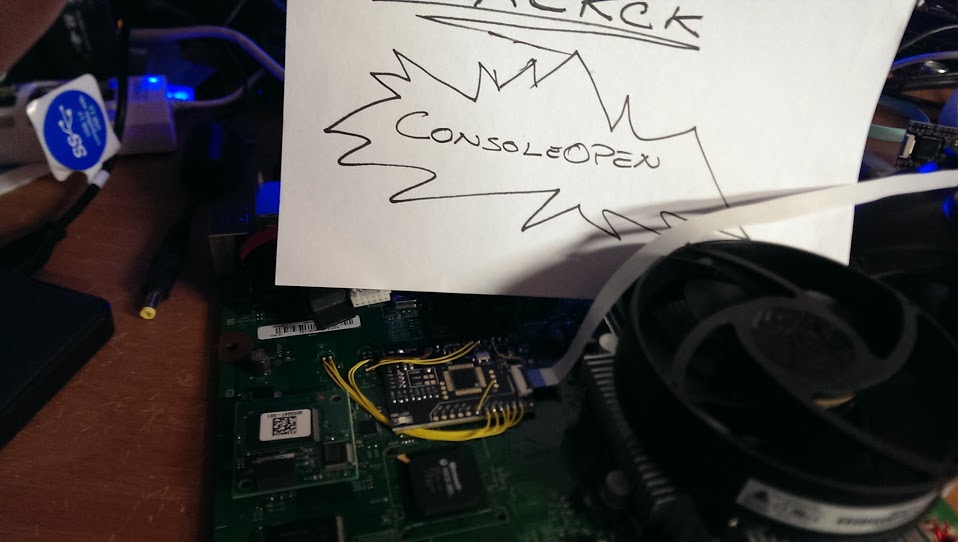

[Blackck]

Trinity 4 gb
reset 32cm
glitch 1-3-2-6-2
chip squirt 1.2

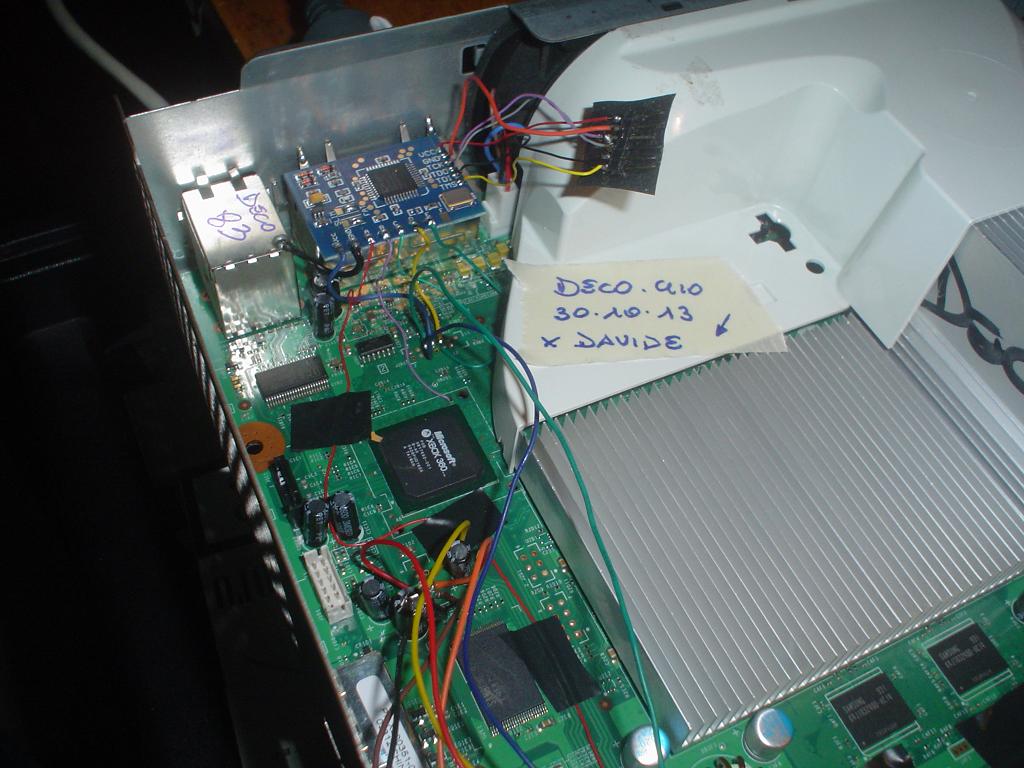

[deco.gio]

corona v2 fresca di serata:

chip squirt timming minusone nr

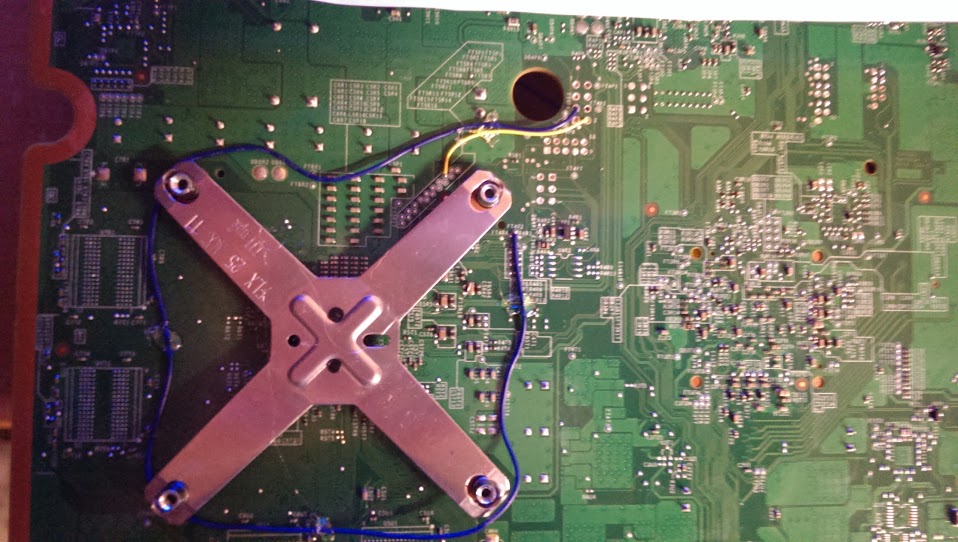

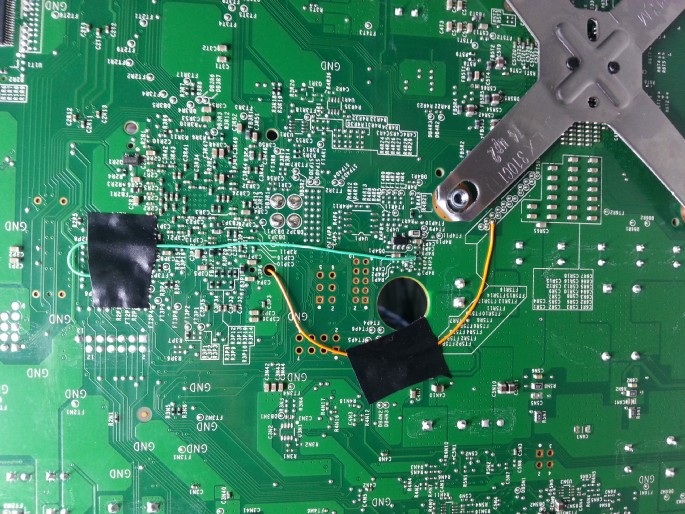

rst 60 cm avvolto xclamp e passato sopra come da foto
post giusto per arrivarci
boot sempre nel minuto

allego foto:


ps. per davide buttaci un okkiata

[nexus]

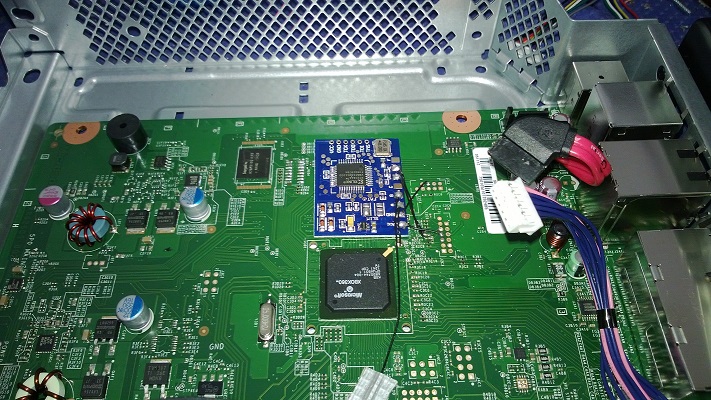

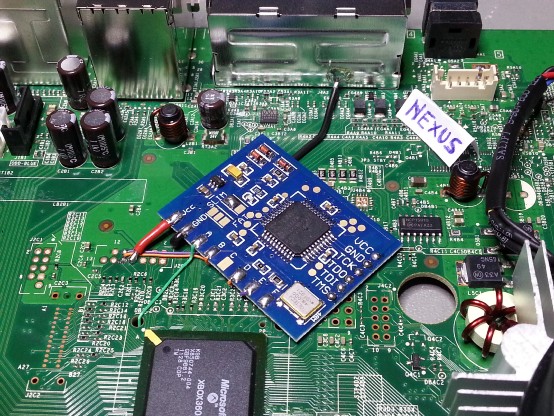

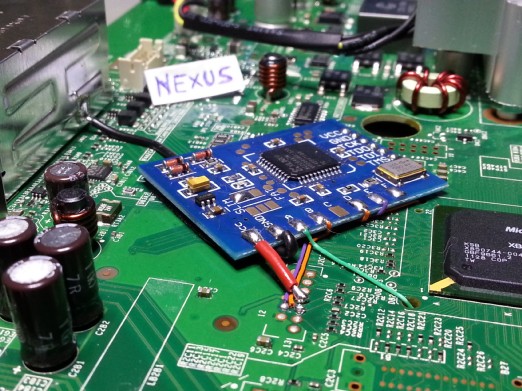

Ore 15.35 corona V2 con il clonaccio Matrix360 !!!

- Versione kernel 16537 RGH2

- Rst da 10cm

- Timing 3_2



Tempi d'avvio immediati 15/30/45/60 ....sempre nel minuto rare volte lo supera

[nexus]

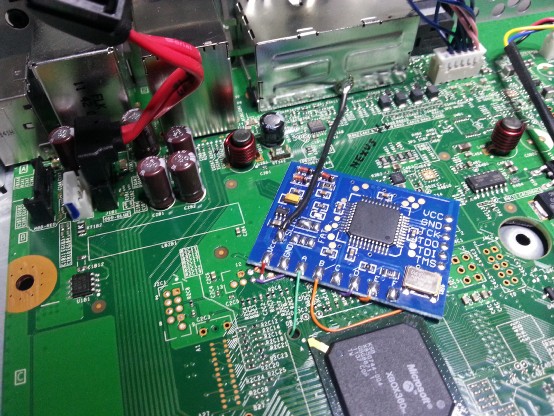

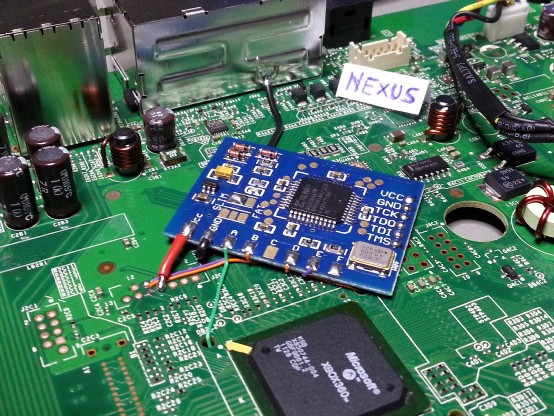

Altra corona V2 stampata nel pomeriggio con stessa dash 16537 RGH2 con il clonaccio Matrix !!!



Stessi tempi d'avvio 0/15/30/45/60!!!!!
Ho notato che se il chip si installa nello stesso posto, e l'installazione si fà quasi nello stesso modo con un'altra v2, inserendo stesso Timing si ottiene lo stesso risultato come tempi d'avvio...!!!Io consiglio vivamente a ogni installazione di fotografare le posizioni di tutte le installazioni che si fanno sulle schede madri...ogni tanto si và in tilt a ricordarsi tutti i fix e posti dove installare i chip

[X-ray]

Corona V1 stramaledetta!!!!
provata la mia installazione tipica ottenevo tempi moooooolto variabili da immediato a 1,40min e spesso non bootava proprio costringendomi al riavvio
provato vari timing e fix, spesso sembrava andare bene ma appena messa nel case non partiva +
alla fine ecco il fix definitivo:

Timing 4_3
resistenza 10ohm su reset
lunghezza POST 60cm!!





tempo di avvio medio 30 secondi e nessun boot mancato

[GAMEPLAYCONSOLE]

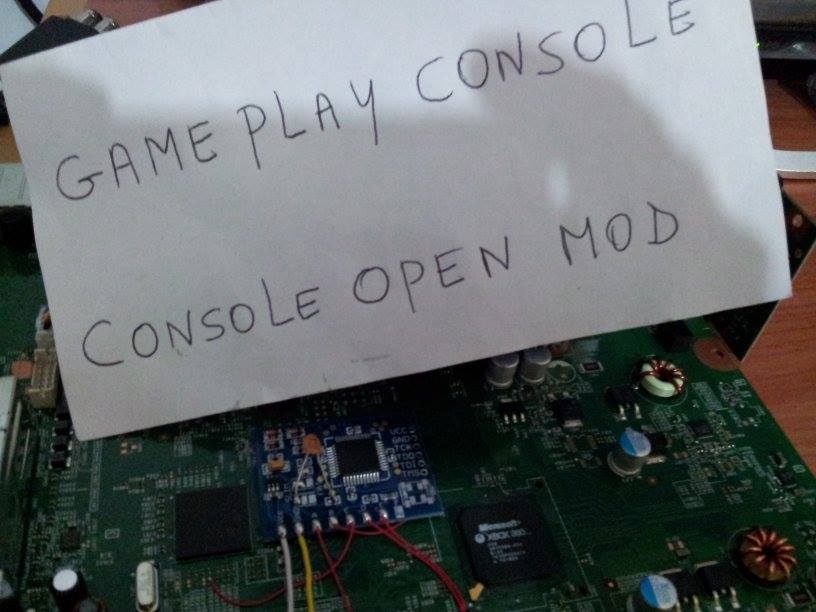

RGH Trinity Matrix Clone.
Cpu reset : 56cm arrotolato come da foto
Condensatore da 270pf su cpu reset.

[spyro82]

corona v1 (post fix messo per punto saltato )
trinand con proto tx + disabilitazione usb quando e' in modalita originale (mi stufavo ogni volta a togliere la usb ) fili corti ,switch 6 alzato tempi da originale :

[spyro82]

corona v2 con saldatura sotto il procio ,chip squirt reset da 55 solito timing 220+50 tempi sui 30 secondi (massimi) :


trinity con chip squirt reset da 60cm e 220 abilitato tempi sui 20 sec (massimi) :

corona v4 con chip proto : fili corti 3 e 4 alzati tempi come da originale (quasi sempre) :
