[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[GAMEPLAYCONSOLE]

Ragazzi ecco tre foto di installazioni fatte ultimamente

Coolrunner rev C su trinity
[url=http://postimg.org/image/ikmejri9t/][/url]

[url=http://postimg.org/image/vrbujadz5/][/url]

[url=http://postimg.org/image/ilwcd6k3l/][/url]

Matrix Clone su Trinity
[url=http://postimg.org/image/6qfm67q2l/][/url]

[url=http://postimg.org/image/8gyn7p7lp/][/url]

[url=http://postimg.org/image/dv2hcd3nh/][/url]

[url=http://postimg.org/image/dtsjiy1tp/][/url]
[url=http://postimg.org/image/nylos1ckx/][/url]

[url=http://postimg.org/image/h9f5c0r8x/][/url]

[url=http://postimg.org/image/j3rztre9d/][/url]

[url=http://postimg.org/image/myvdwbxf5/][/url]


VIDEO TEMPI DI AVVIO: [url]https://www.youtube.com/watch?v=gxxjKXs6QZE&hd=1[/url]

Corona v1 riparazione punti saltati ed Rgh con 360squirt
Timing: minusone_nr
Fix: 220pf + 50pf
Cpu reset 56 cm attorno le x clamp
Post_out 12cm
[url=http://postimg.org/image/ugnfdvxf5/][/url]

[url=http://postimg.org/image/6acs2rbap/][/url]

[url=http://postimg.org/image/v4w9wtw4x/][/url]

[url=http://postimg.org/image/gbm7ptdrl/][/url]
[url=http://postimg.org/image/ry0ptwa6d/][/url]

[url=http://postimg.org/image/824qect51/][/url]

[url=http://postimg.org/image/imenwxxmt/][/url]

[url=http://postimg.org/image/ucslebqf9/][/url]
[url=http://postimg.org/image/mdstx00p1/][/url]

[url=http://postimg.org/image/d8kh34xad/][/url]

[url=http://postimg.org/image/4z8loq3k5/][/url]

[url=http://postimg.org/image/qo7hsl5s5/][/url]

[url=http://postimg.org/image/uzw3hlcp1/][/url]

VIDEO TEMPI DI AVVIO: [url]https://www.youtube.com/watch?v=V4E-7Xe_F44&hd=1[/url]

[luca73]

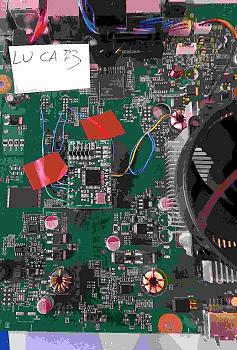

ciao a tutti anche io voglio dare il mio contributo a questo thread.(spero che non scenda di qualita con la mia installazione)
chip utilizzato:quello di pocoyo 2 (ottimo chip)
fix :reset da 55 cm e clock alternativo sotto la mb (non ho voluto rischiare)
tempi di boot:a volta al primo altre al terzo o quarto o sesto ma mai arriva al minuto
mah come prima (anzi seconda perche la prima e sulla mia consol e dalla soddisfazione di esserci riuscito l ho rimontata subito e va che una meraviglia e sempre col chip di pocoyo2) direi che posso sentirmi soddisfatto,ma se avete delle critiche da fare che mi servano a migliorare sono bene accette:ecco la foto:

[djsaso]

RGH su xbox 360 slim trinity 4GB
chip matrix
FIX:
RST 55cm AWG30
Alimentazione AWG24
Cap su RST 270
Tempi ottimi, sembra una falcon con RGH, sempre a primo colpo


ecco il video

[nexus]

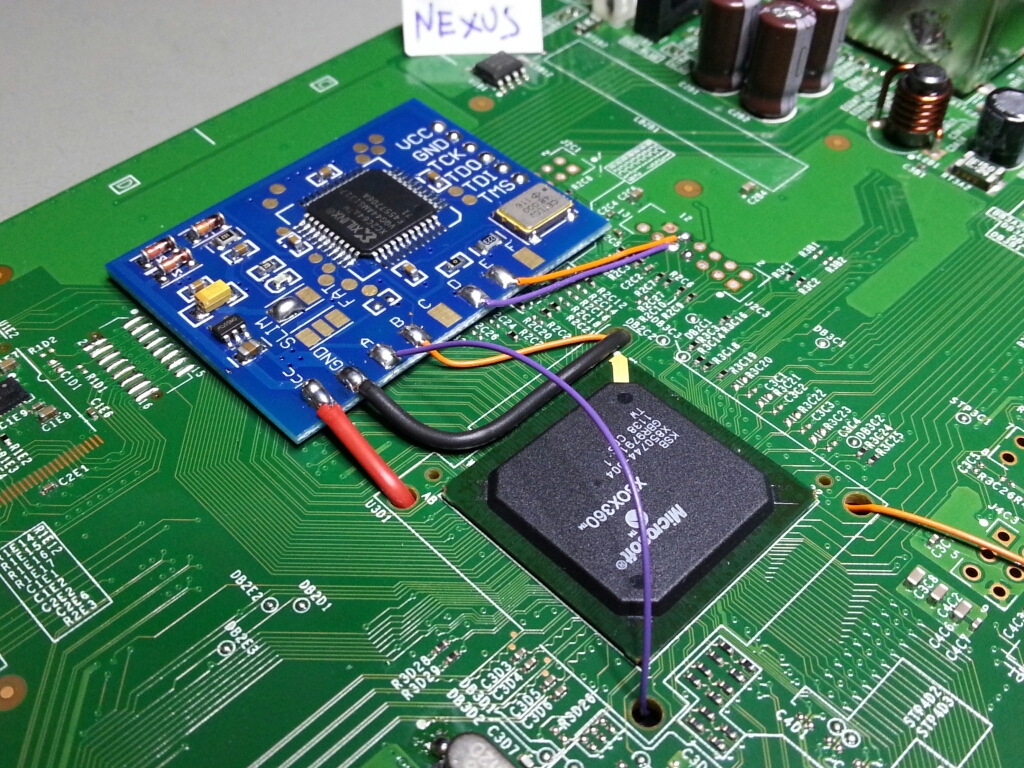

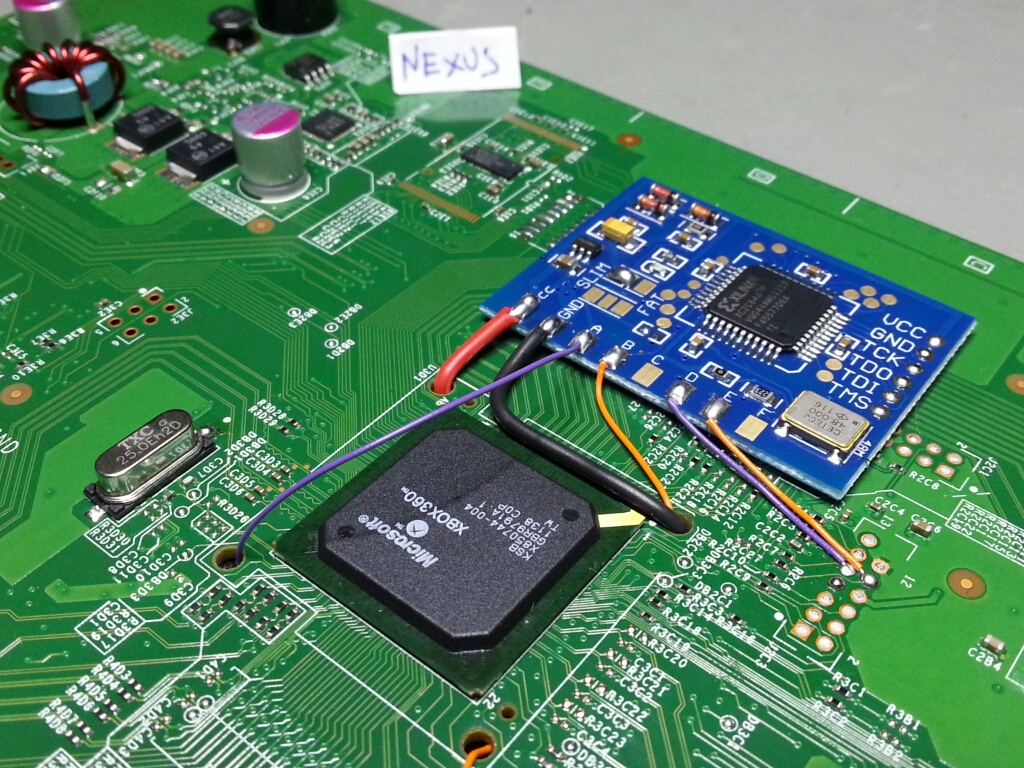

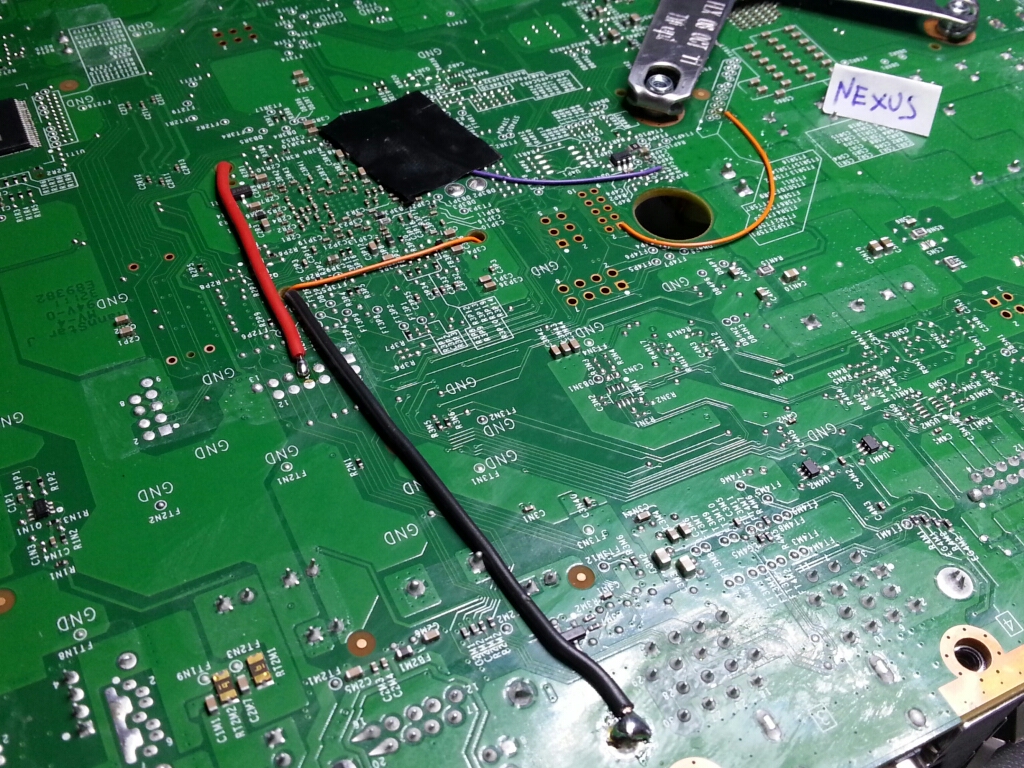

Oggi di buon mattino una bella Jasper BB dash 16203 RGH2

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 70 cM

- Timing per Jasper "A"

- Rst da 10cm






Tempi d'avvio immediati/15/30/45/60!!!

ringrazio il mio amico gigigadda per avermo consigliato un buon fix per ottenere questi tempi d'avvio !!!!

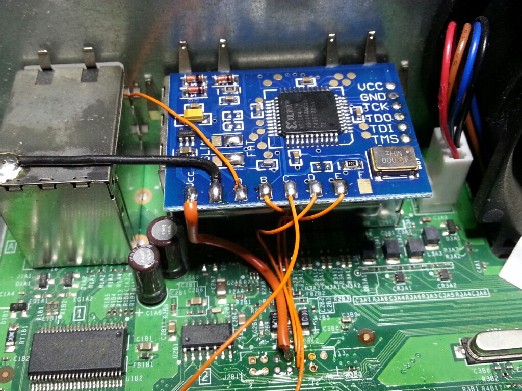

[djsaso]

xbox 360 slim Corona V3
Versione Halo4
Chip matrix con xilix smal
timing 4_3
rst meno di 10cm
10ohm su rst

[nexus]

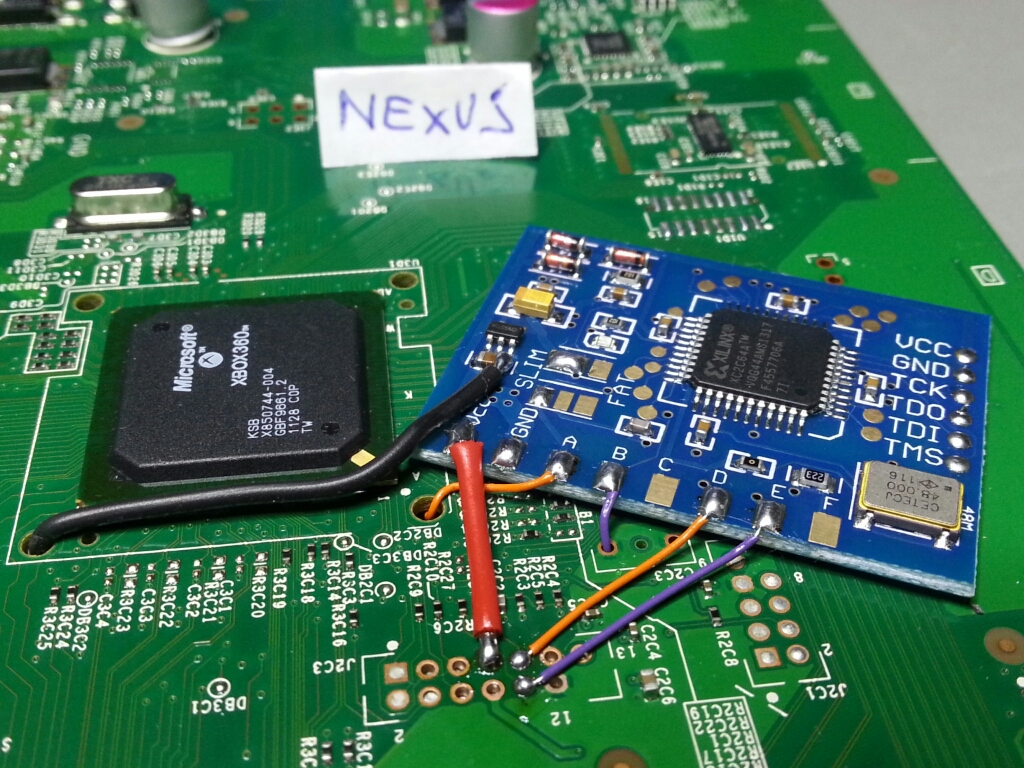

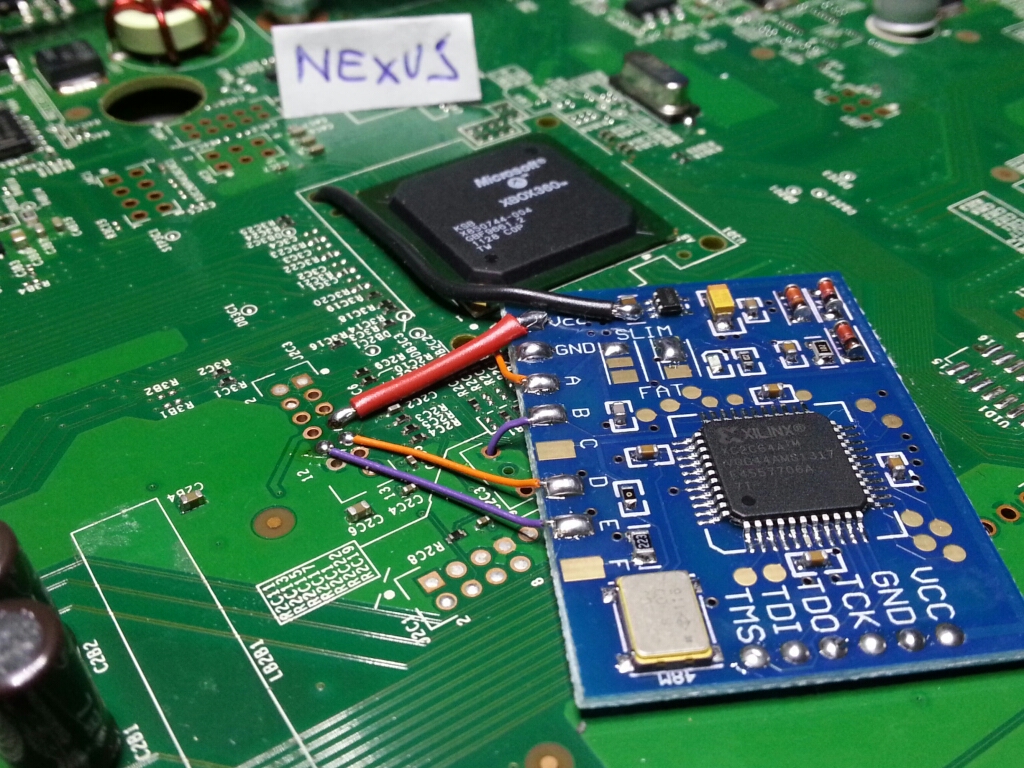

Oggi na bella fighetta Falcon bussa a casa mia e.....RGH1 dash 13599 (una console piena di ragnatele e io...... !!!)

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 10 cM

- Timing per Falcon RGH1






Tempi d'avvio immediati !!La amo sta console!!!!

[pocoyo2]

Corona 250, timing 4-3, chip autocostruito. Avvii standard per essere una corona: dal primo ciclo al 5-6° ciclo.
RST e POST lunghi quanto basta per arrivare dalla scheda al chip.










...dal mio padellone 2

[scienzy]

Jasper BB 256 mb con dash 16537.

Chip Coolrunner rev D con timing A rgh2 1-2 ponticellati jp rimosso c8 e c15 lasciati e r13 rimosso pertanto clock da mobo.

Rst vicino ai dissipatori (non si vede perché c'è il bigliettino) lasciato mezzo volante.

Tempo di boot massimo 20 secondi.






Piccola dedica per una persona speciale

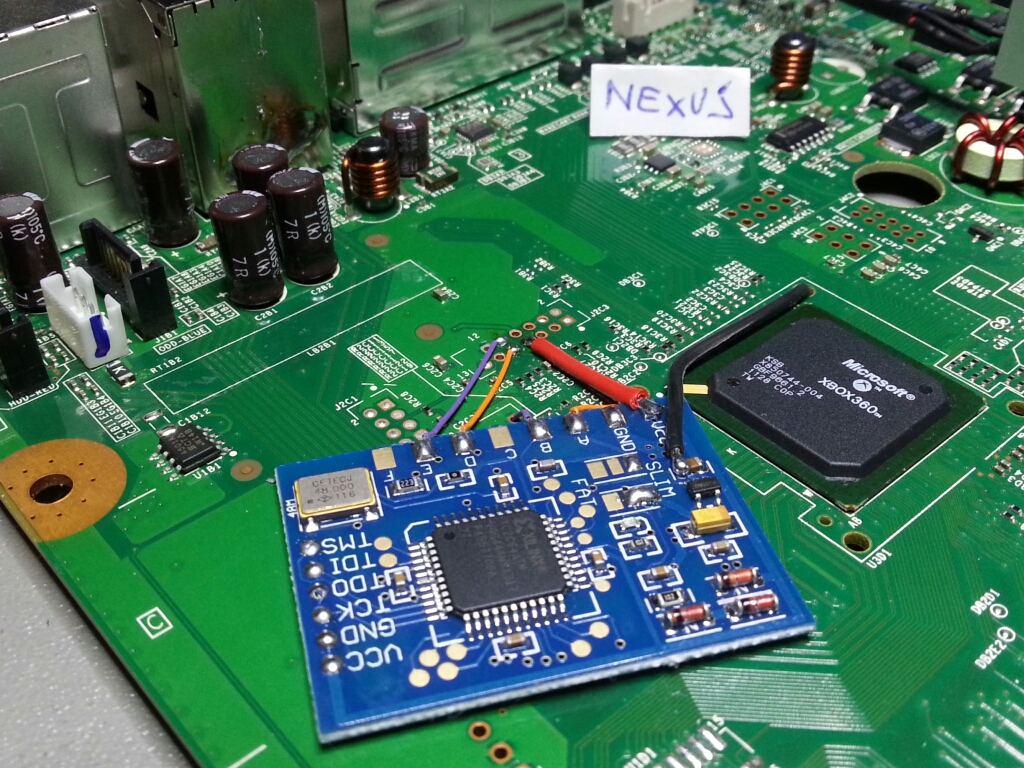

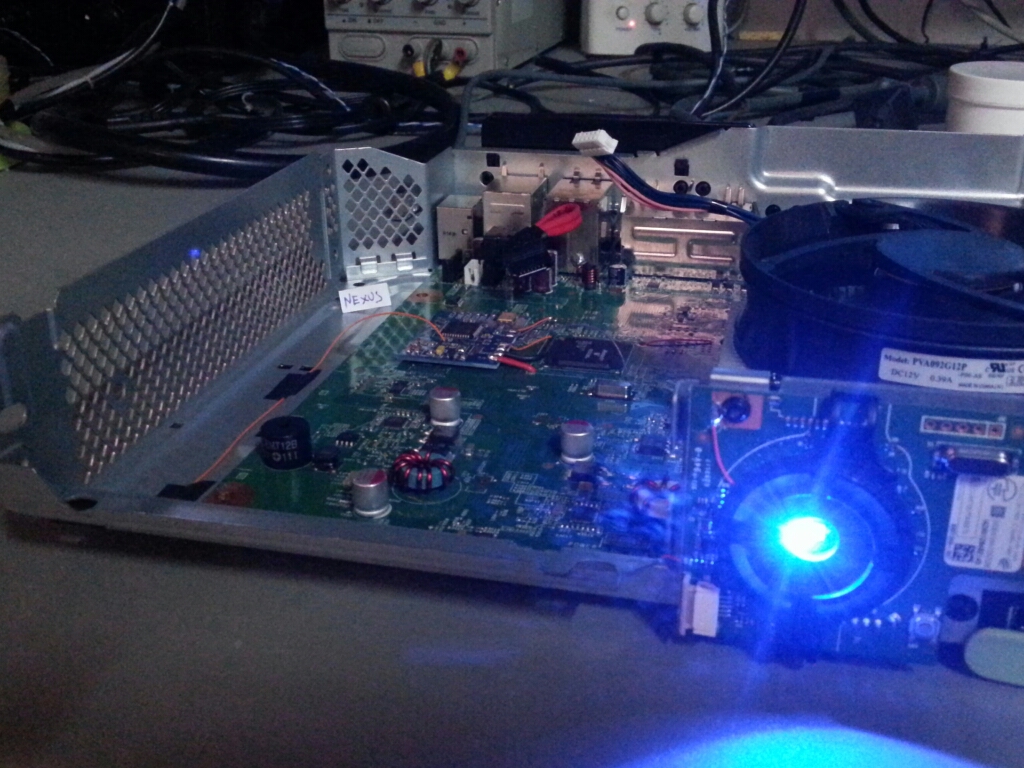

[nexus]

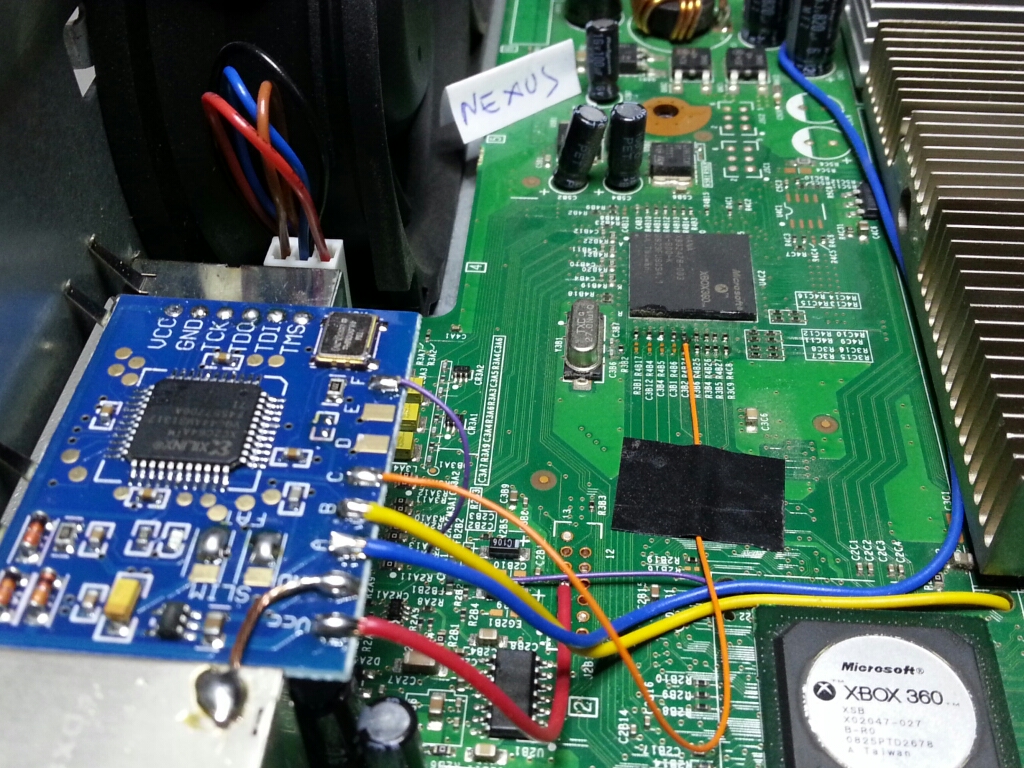

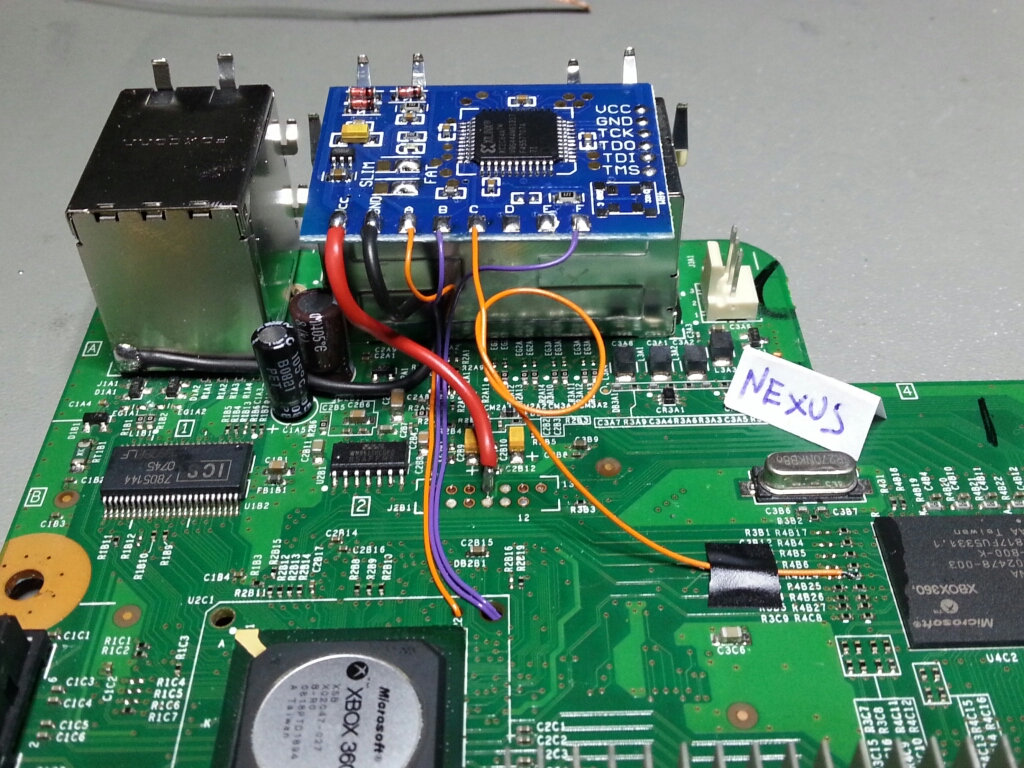

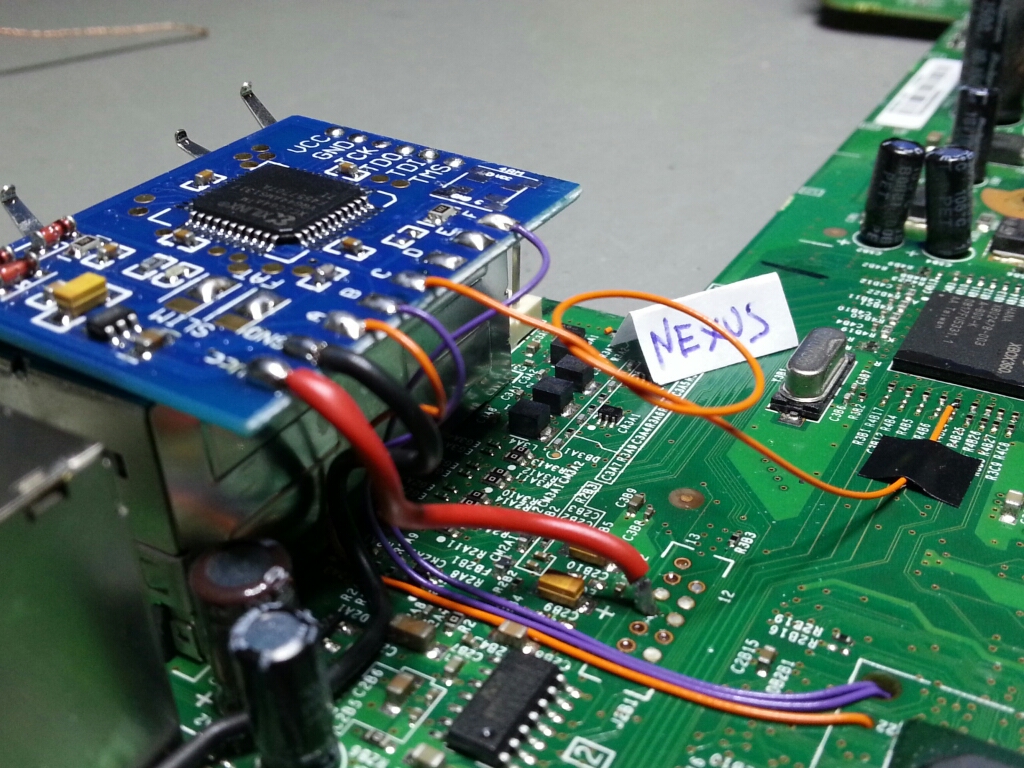

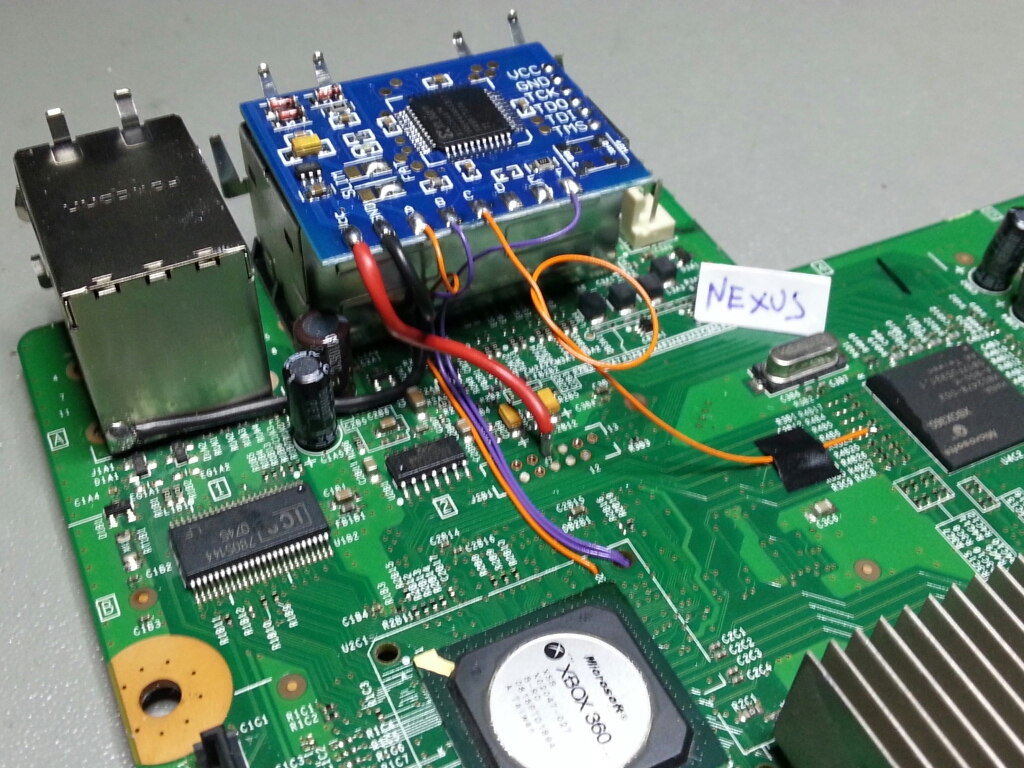

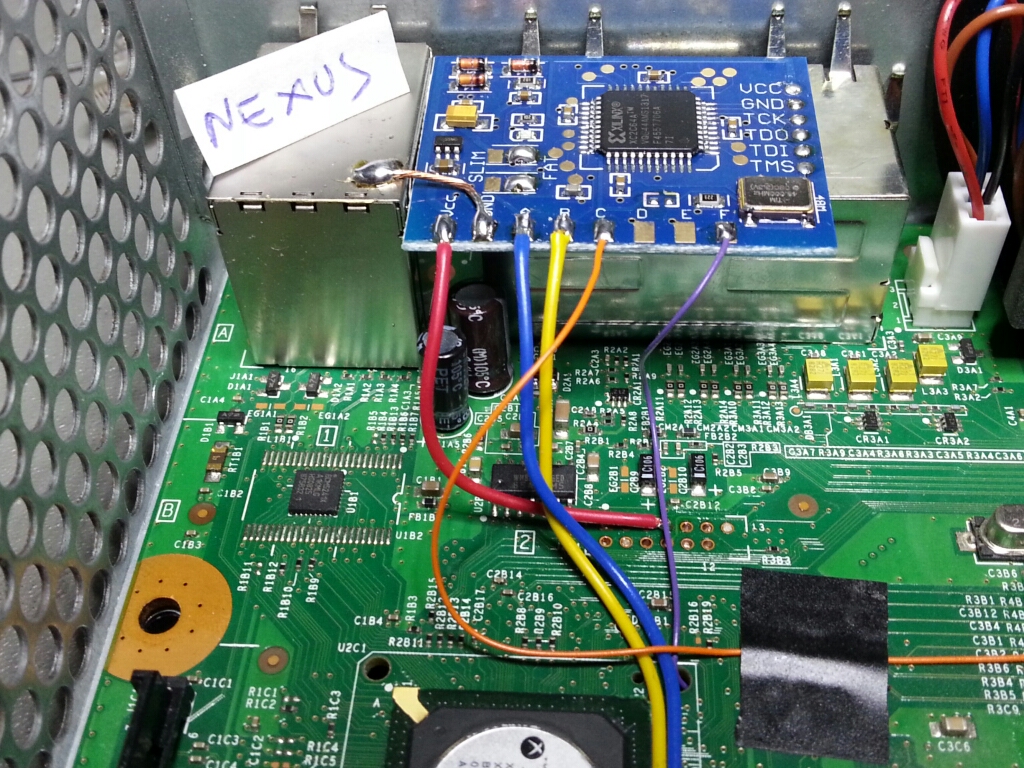

Ore 7.00 AM corona v2 dash 13599 RGH1 !!


- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 10 cm

- Timing Ilario

- led smd sul modulo rf





tempi d'avvio sempre i soliti immediati 15/30/45/60 ogni tanto oltre !!!

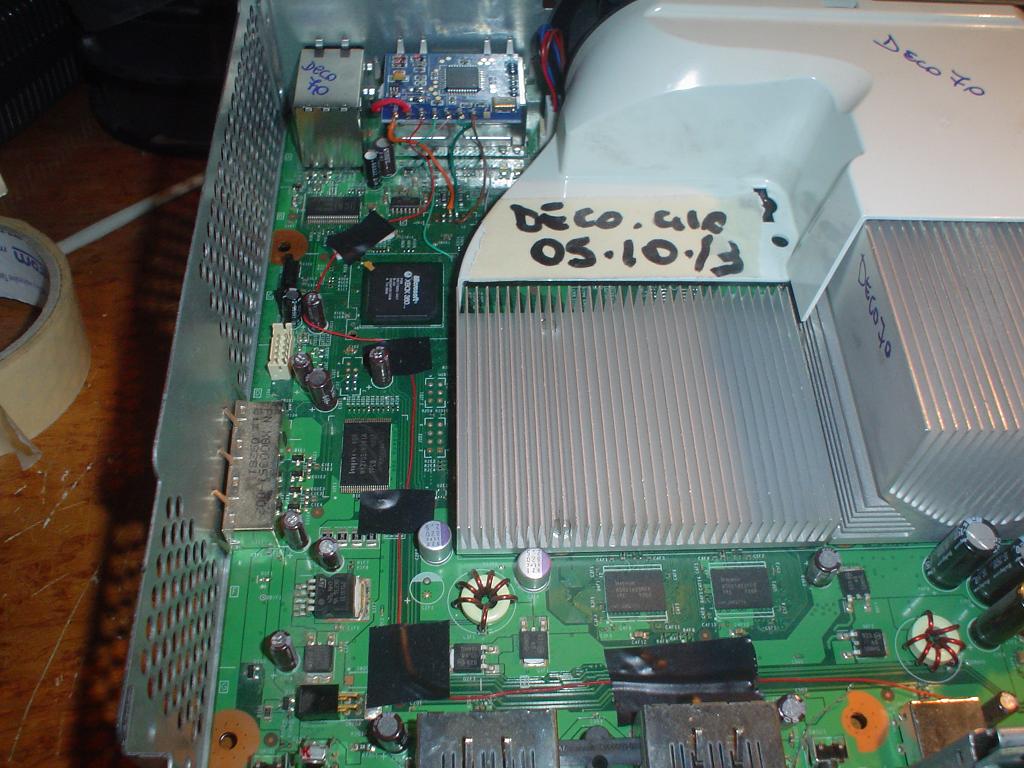

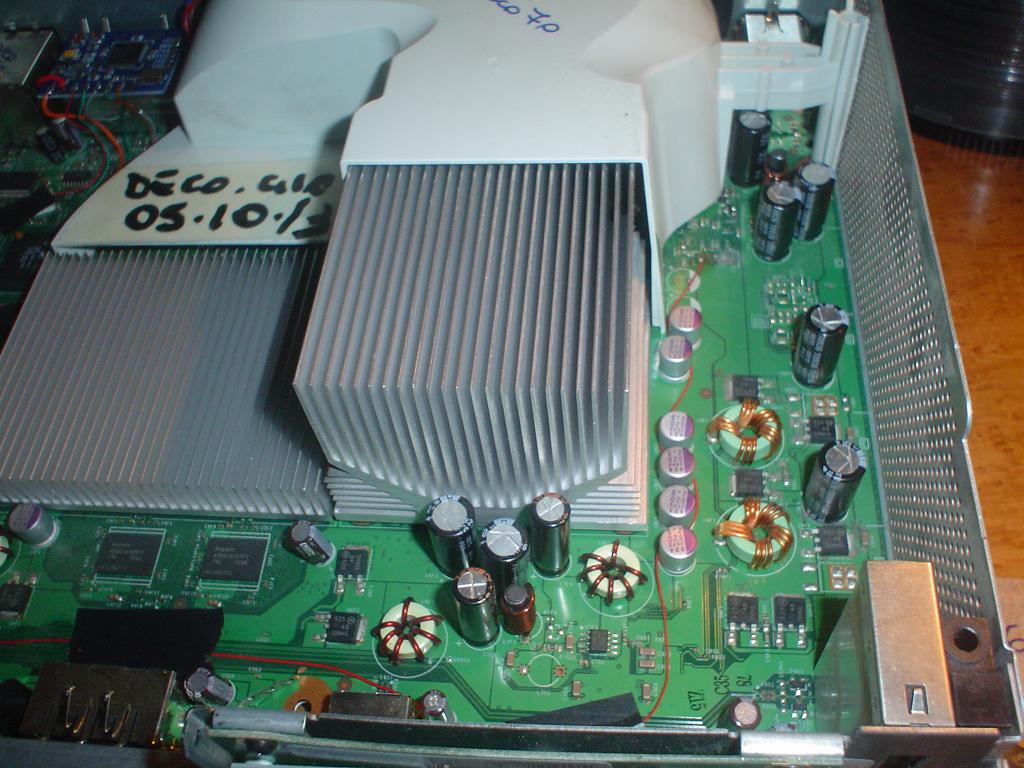

[deco.gio]

come da replay seconda istallazione giornaliera rgh2 su jasper 16mb con chip matrix v3:

dash nativa 16202
timming rgh2-A
rst passaggio come da foto
boot medio in 30 secondi
vi allego foto

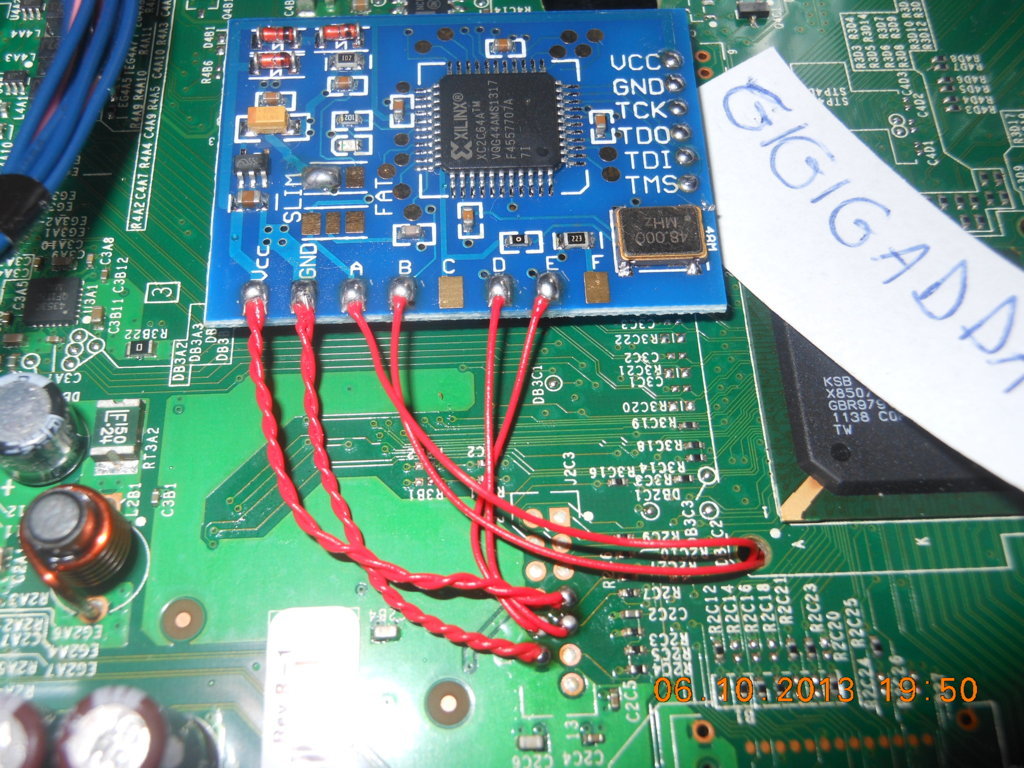

[gigigadda]

Corona V2
CPLD Matrix V3 (con esclusione del 200pF onboard)
post 12cm
rst 12 cm su punto alternativo
VCC e GND raddoppiati doppio awg30
Boot ottimi

[GAMEPLAYCONSOLE]

Coolrunner rev C Trinity
[url=http://postimg.org/image/j8ki2wjp3/][/url]

[url=http://postimg.org/image/4zkvku56f/][/url]

[url=http://postimg.org/image/eb6xhshpz/][/url]

[url=http://postimg.org/image/69e3m59kn/][/url]

[url=http://postimg.org/image/5u7f6vd13/][/url]

[url=http://postimg.org/image/u99uu6qxx/][/url]

[url=http://postimg.org/image/5dgf6p49x/][/url]

[url=http://postimg.org/image/yekrg3opx/][/url]

[url=http://postimg.org/image/lpqgwfilh/][/url]

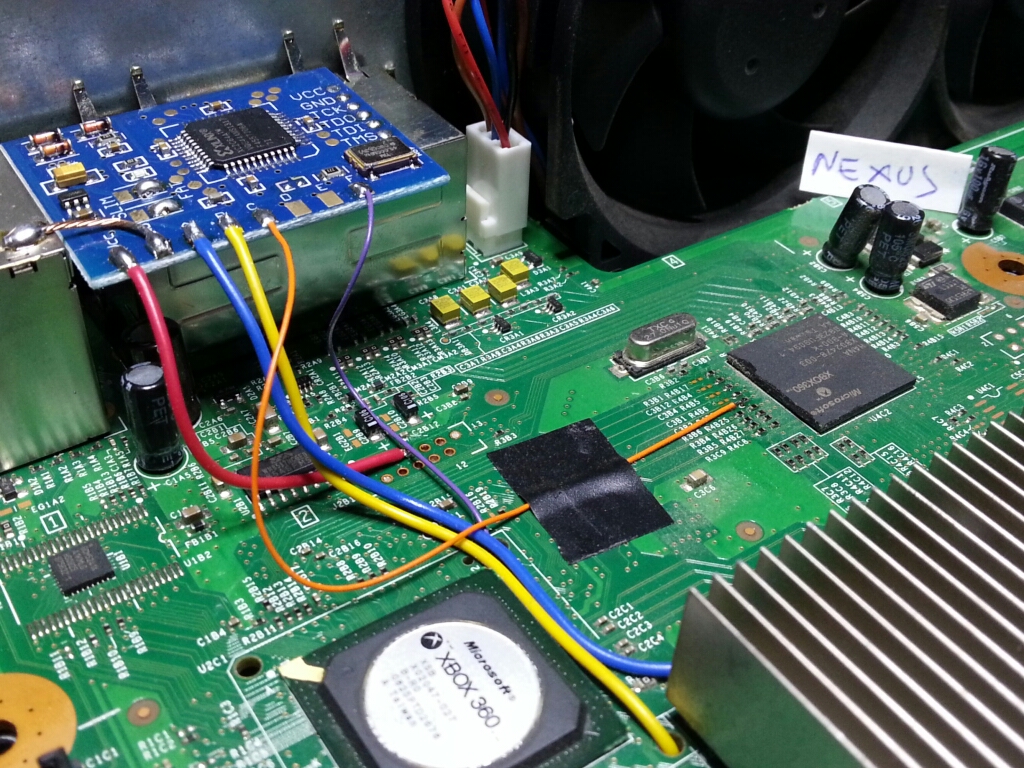

[nexus]

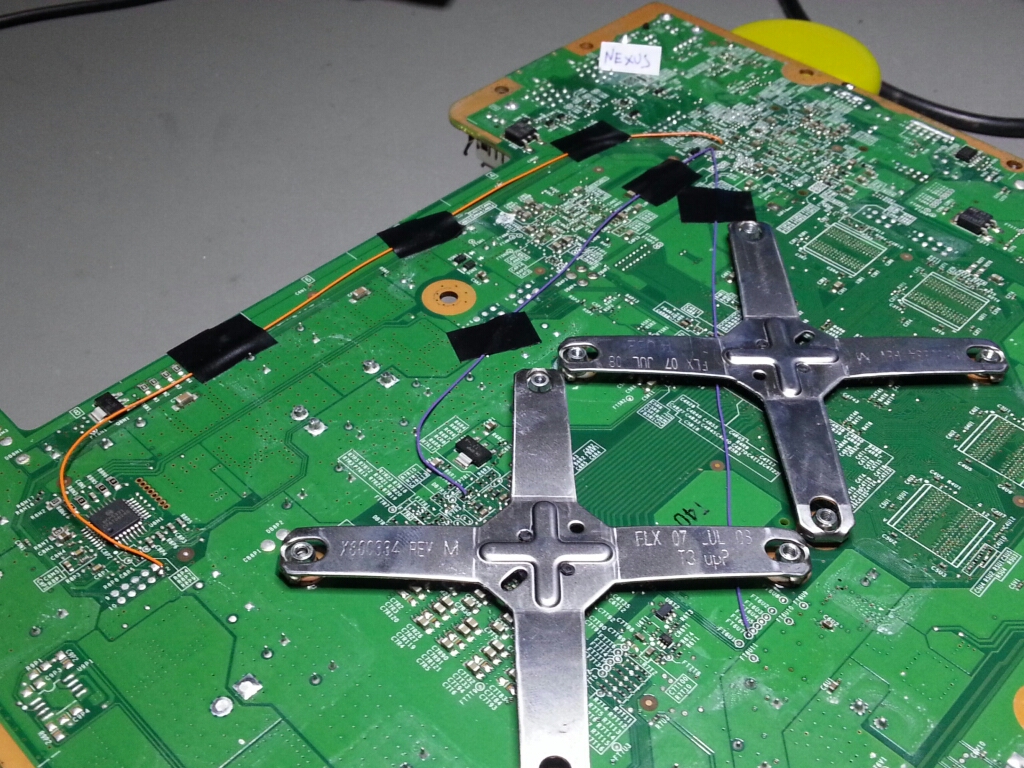

Stasera na bella corona V2 dash 16537 RGH2

- Chip Matrix clone 360

- Rst lungo di 10 cm ed è collegato sotto le xclamps

- Timing Ilario per RGH2






Led di debug vicino al modulo RF, i tempi d'avvio sono sempre variabili da tener presente sempre nel minuto

[scienzy]

Una foto al volo giusto così una volta tanto:





- Jasper SB 16 mb rgh2
- Solito fido coolrunner rev D con timing A.
- 1-2 ponticellati con JP rimosso e condensatori lasciati.
- Cpu_Reset passato sopra convogliatore d'aria (e lettore che di seguito ho montato con filo nastrato).

Tempi di avvio sui 30 secondi, 1 minuto raramente.

[nexus]

Stasera Falcon RGH1 con matrix clone 360

- Rst da 30 cm

- Clock da 10 cm



Solo avviii rapidi come al solito nelle falcon

[GAMEPLAYCONSOLE]

Corona v1 DGX convertito in RGX.
Questa corona mi ha fatto dannare, una zoccola, avevo messo il matrix clone e nn ne voleva sapere di glitchare in tempi normali, poi ho messo 360squirt faceva 1-2 avvii in 20sec e poi gli altri dopo 3 anni. Alla fine ho messo rgx, ho trovato la giusta configurazione e ho avuto tempi ottimi.

Cpu reset: 12cm
Postbit: 12cm
Timing: CORONA_C
I cavi awg24 solid usati per vcc e gnd rovinano l'estetica ma sono buonissimi, io mi sto trovando benissimo.

[url=http://postimg.org/image/80blm6xo1/][/url]

[url=http://postimg.org/image/pvh1gwik1/][/url]

[url=http://postimg.org/image/uqaqf6gvl/][/url]

[url=http://postimg.org/image/bnrcs95v5/][/url]

[url=http://postimg.org/image/sn0b7ih2p/][/url]

[url=http://postimg.org/image/otbwvh629/][/url]

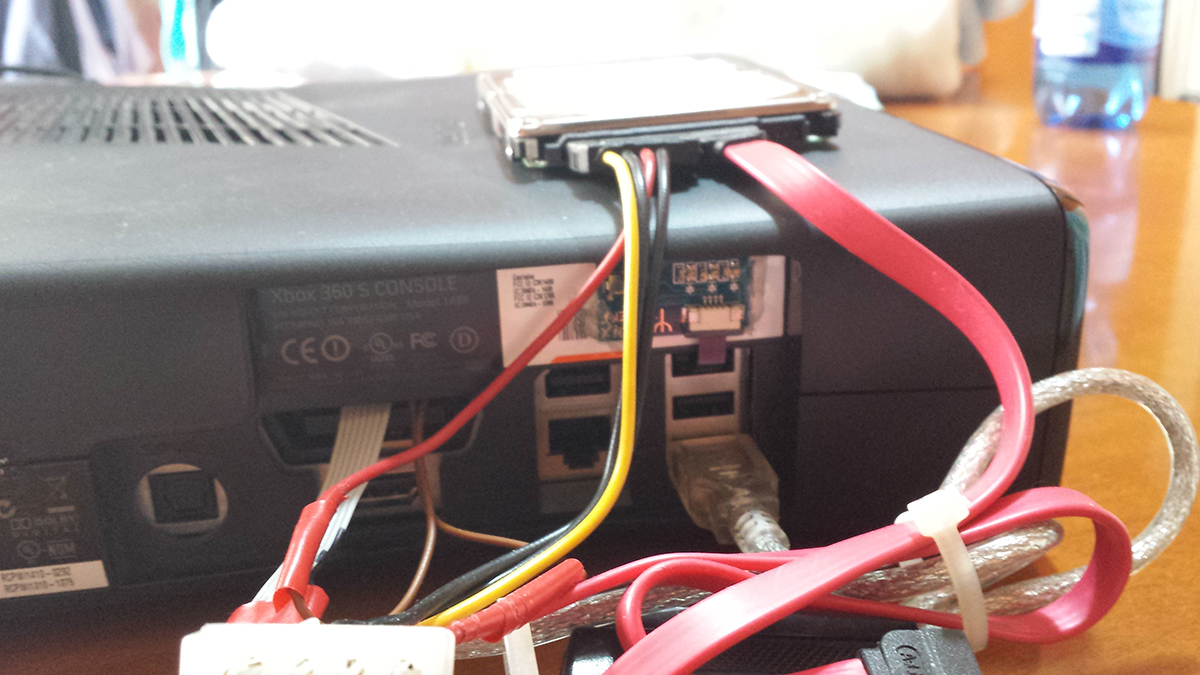

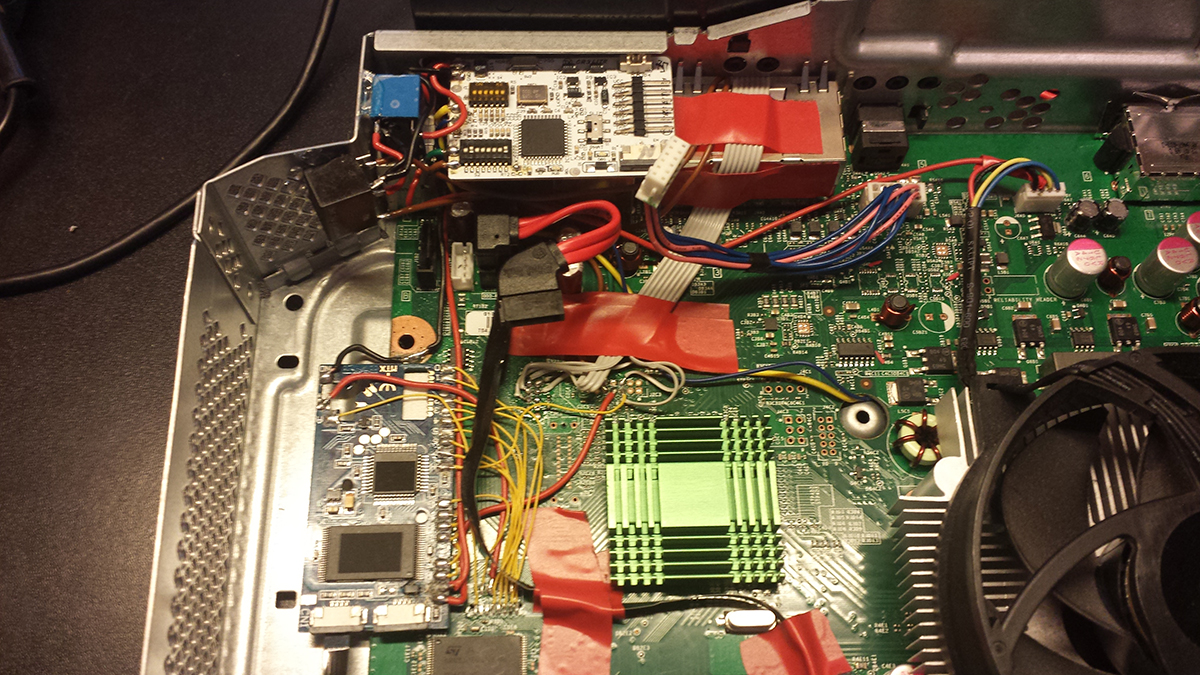

[talpadetalpis]

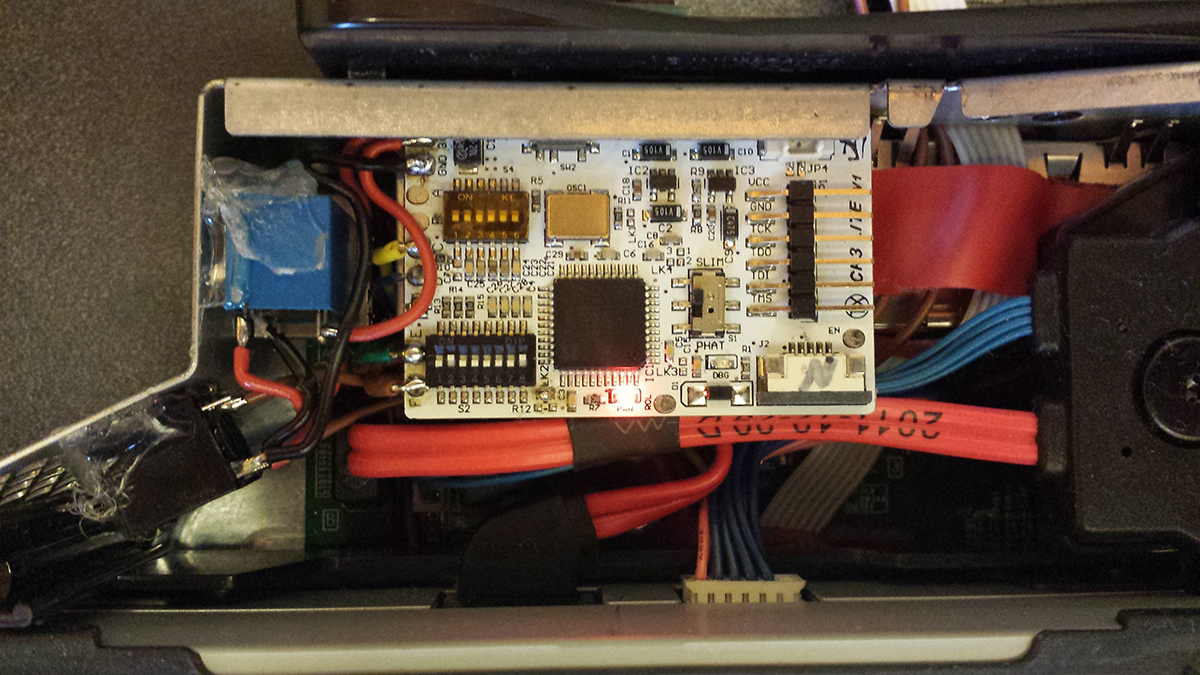

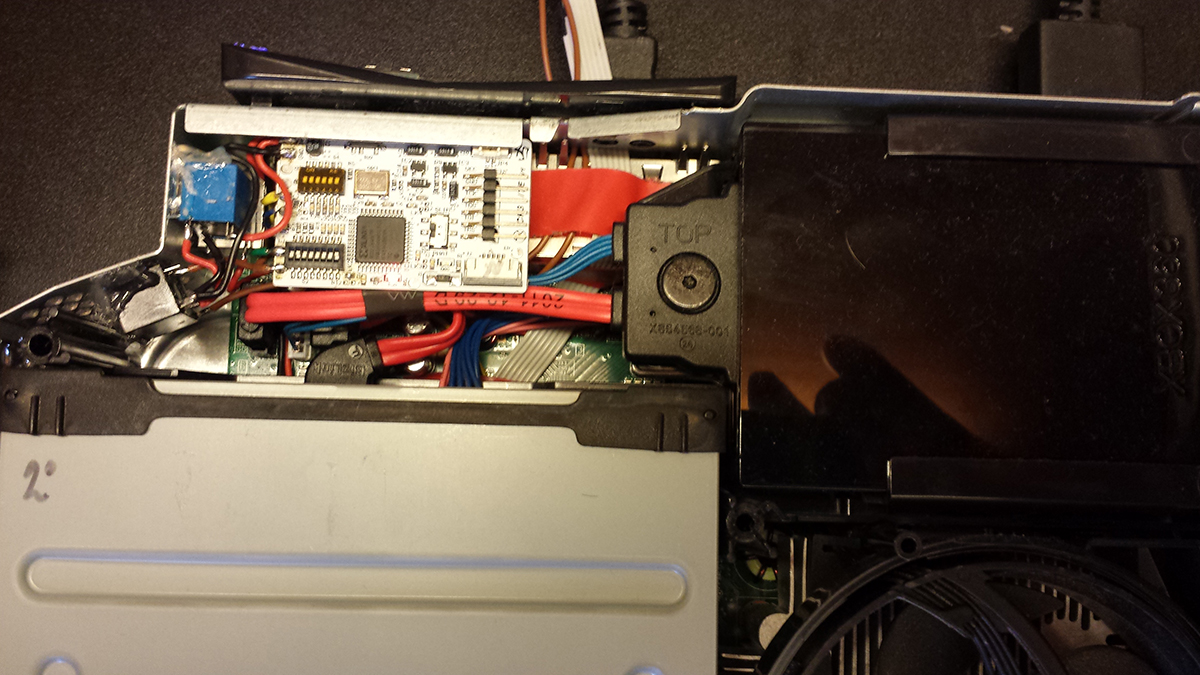

Corona V1 250 hd dash 16537

Matrix Tridet + cr3 lite
Switch: 2 – 8 su on tutto il resto su off
LK1- aperto
LK2- chiuso
LK3- aperto
LK4- tutto aperto
Timing 3_2 Rgh2
Lunghezza cavi: giusto per arrivare a destinazione.
Tempi di boot: ottimi! Tutti entro i 30 secondi

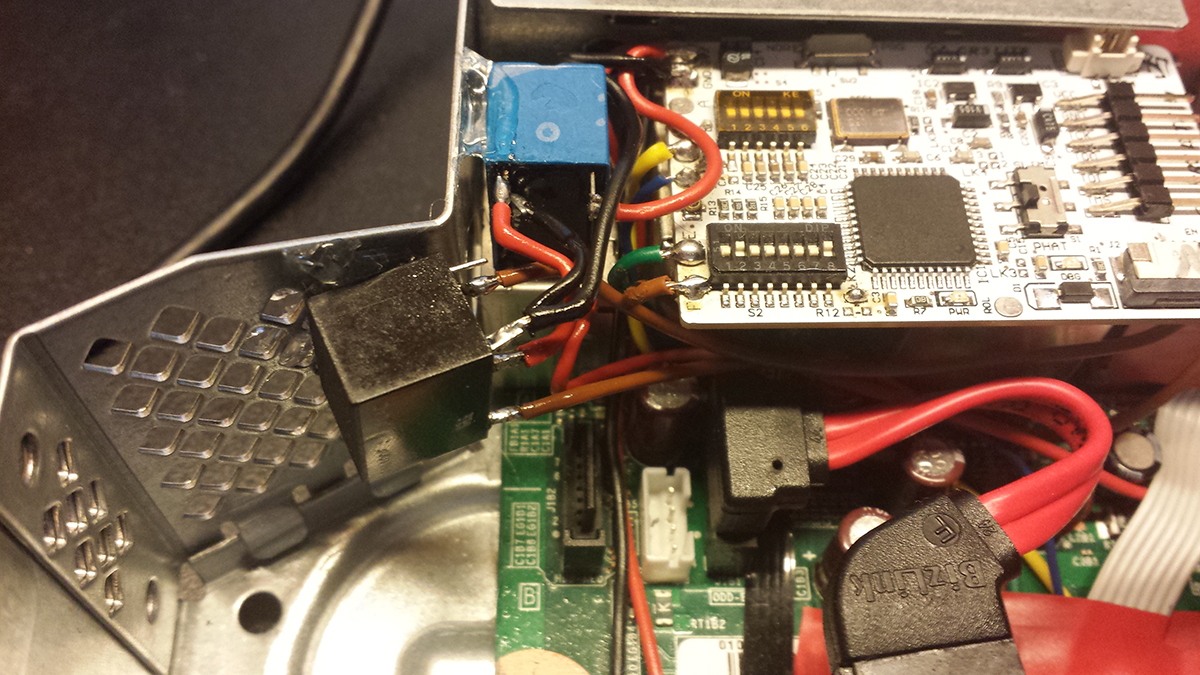

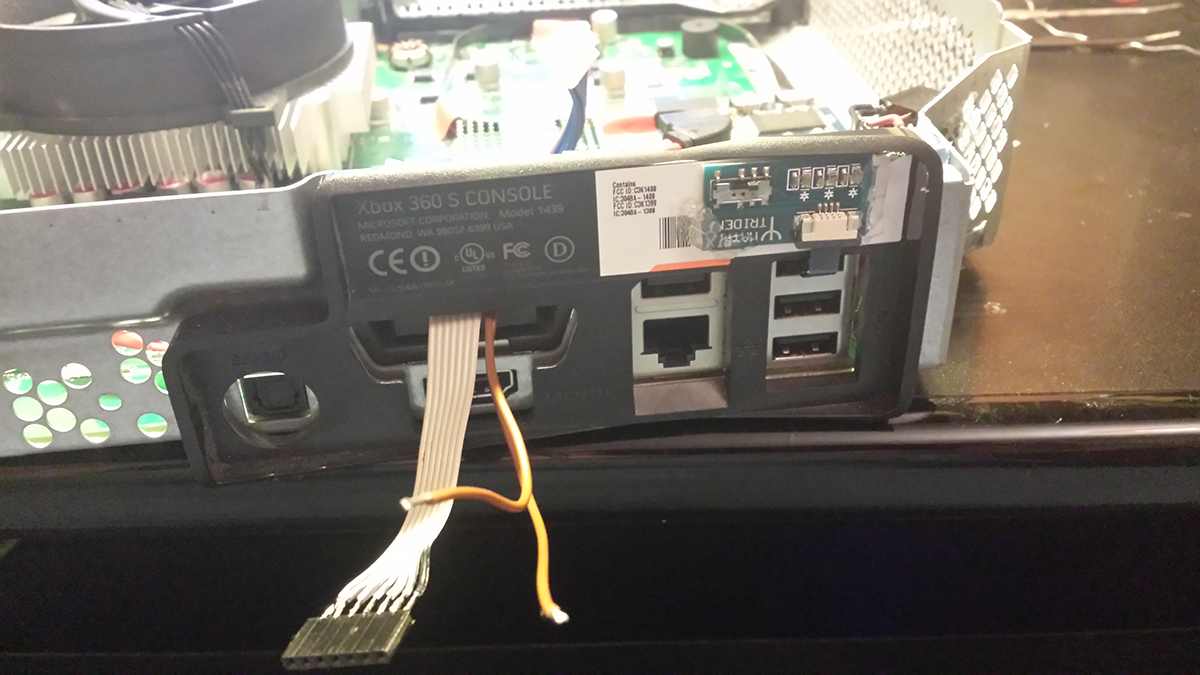

Aggiunti 2 relè per accensione e spegnimento Hd esterno Usb
1° Relè 3V (colore Blu) si attiva se sul trident è attivata la modifica.
2° Relè 12V (colore nero) si attiva con accensione ventola xbox e si disattiva a spegnimento.
I 5V dell’alimentazione esterna vengono attivati dal relè a 12V che a sua volta viene azionato solamente se
Il trident è in posizione di modifica.

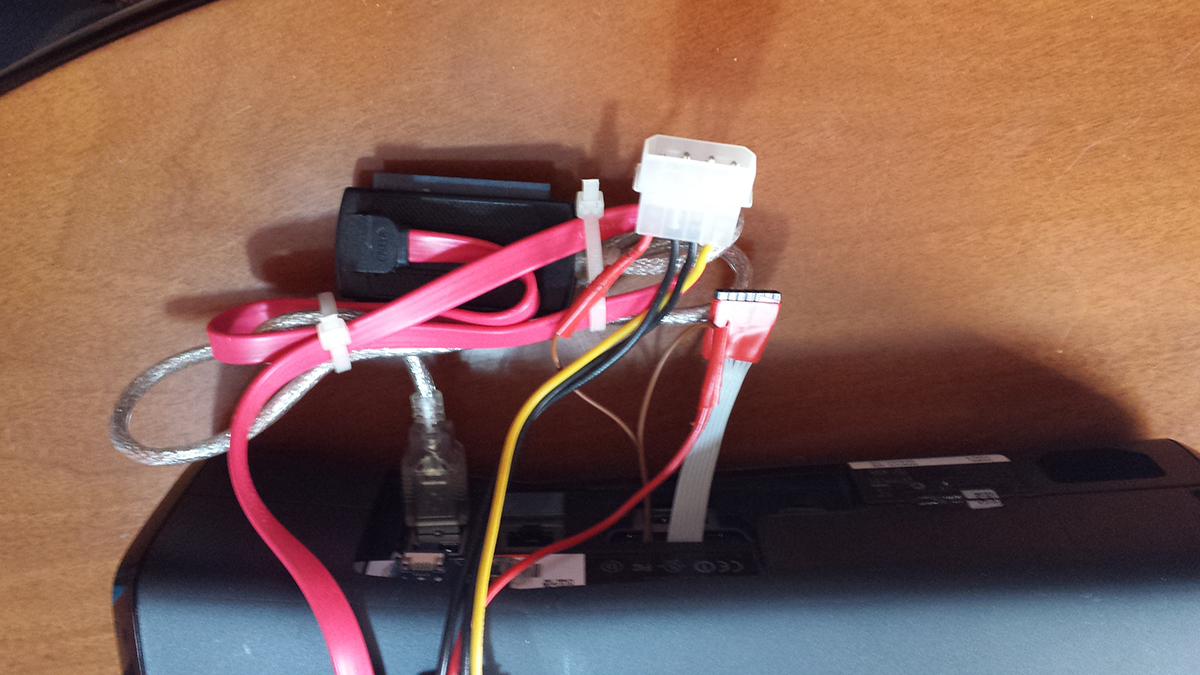

Portato esternamente cavo per aggiornamento nand

[sicson73]

Ecco la mia prima slim una trinity...all' inizio ho avuto parecchi problemi per via dei cavi e il pc che utilizzavo ma adesso parte quasi sempre in 10-15 secondi ma mai dopo il minuto come potete vedere ho usato un chip di pocoyo2 per vcc e gnd ho usato fili di un alimentatore di un pc e per il resto li ho recuperati da un cavo lpt

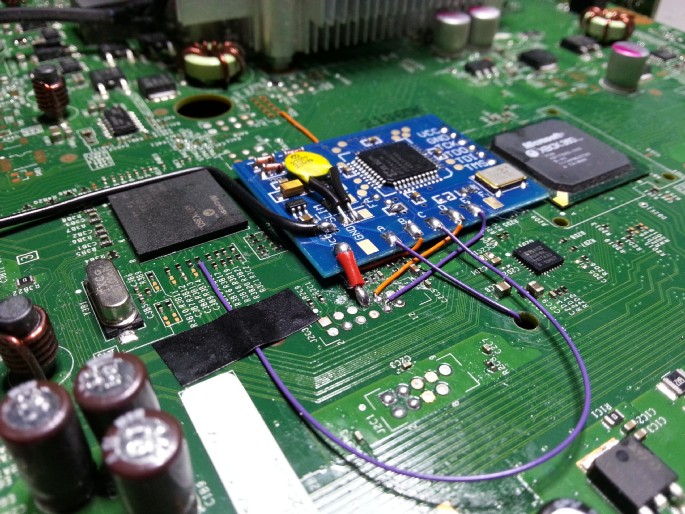

[nexus]

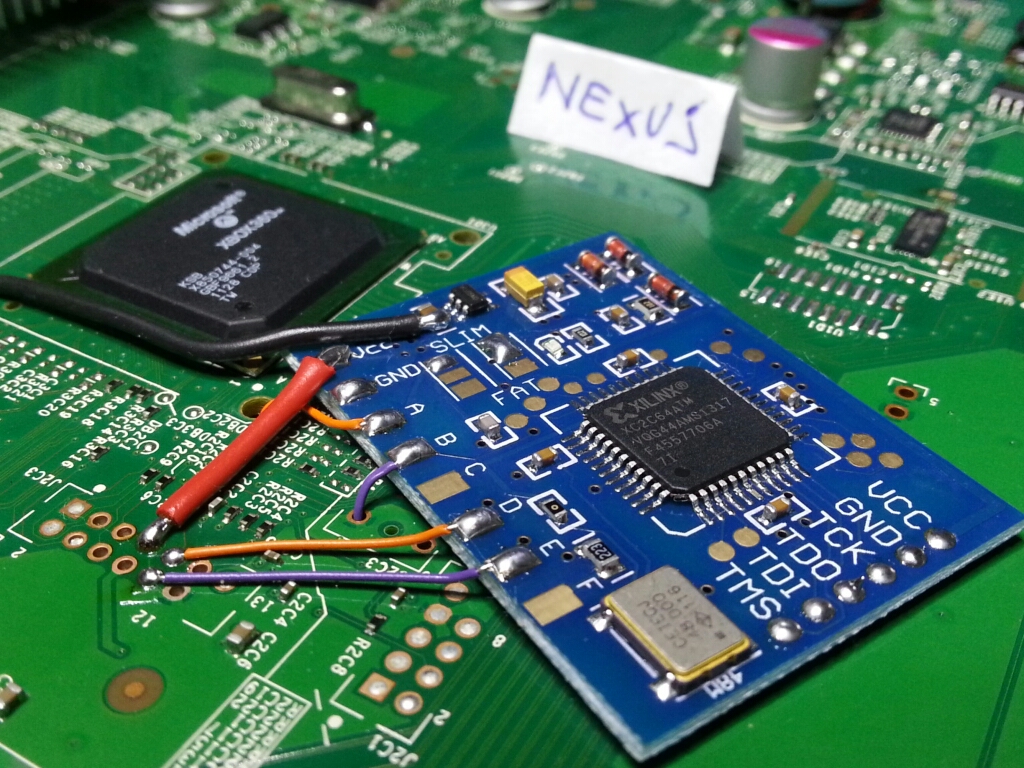

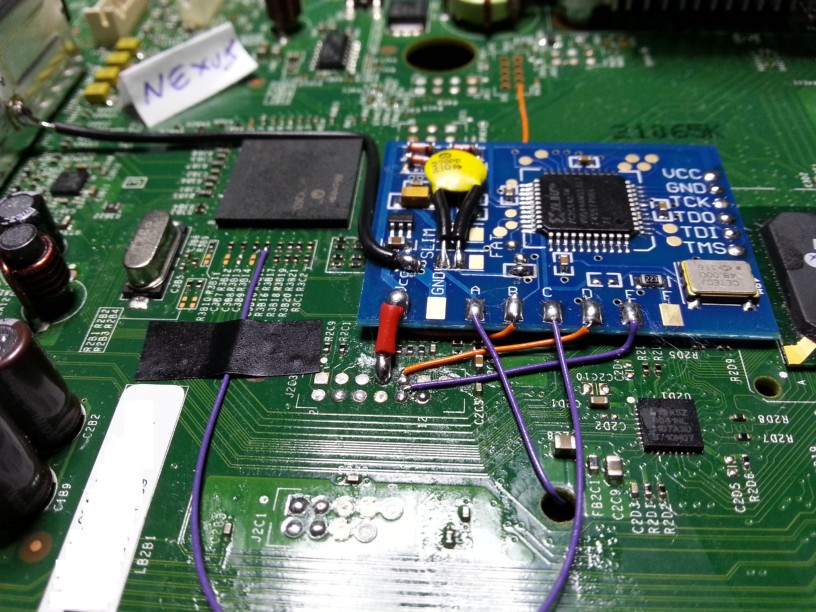

Stasera na bella trinity 4gb dash 16203

- Rst da 55 cm

- Condensatore da 270pf installato sul Matrix

- Alt Timing per trinity

- Clock 10cm



Tempi d'avvio 0/15/30/45 max nel minuto

[scienzy]

Anche io ogni tanto mi voglio far vivo.

Una bella trinity rgh2 (le migliori per me) 250 gb.

Seeempre il fido coolrunner rev D con JP aperto, 2-3 ponticellato e timing trinity.


Post out corto e cpu reset lungo e ovviamente clock preso da scheda madre tramite punto alternativo.










Tempi di avvio non superiori ai 15 secondi.
