[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[Stryp]

Xbox360 Slim Scheda madre Corona 250GB senza Post_out (se non erro è una V3!)

Installazione RGH + Trial Nand.

Chip RGH: Matrix Glitcher V3
Trial Nand: Matrix Trident
Setting Chip RGH: Cpu Reset 14CM, Timing 4_3 TX, Chip sopra porta video, nessun pad SLIM chiuso, ottimi risultati anche con 1 solo pad slim chiuso (quello più alto, lontano dai pad)





Xbox360 Slim Scheda madre Trinity

Installazione RGH + Trial Nand.

Chip RGH: Matrix Glitcher V3
Trial Nand: Matrix Trident
Setting Chip RGH: Cpu Reset 55CM girato sulla Xclamp, Chip sopra SouthBridge, entrambi pad SLIM chiusi, ovviamente timing trinity.

[spyro82]

xbox360 slim trinity (reballata ) sistema dual nand con demon e matrix gitcher v3 tempi quasi immediati (rare volte mette 25 sec ) :



p.s: per il momento monta un hitachi 0500 cn nand patchata in attesa della schedina ltu xecuter

[nexus]

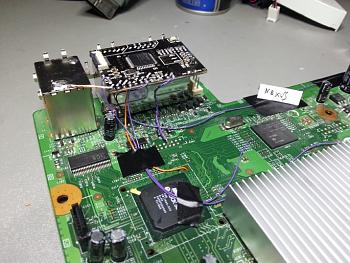

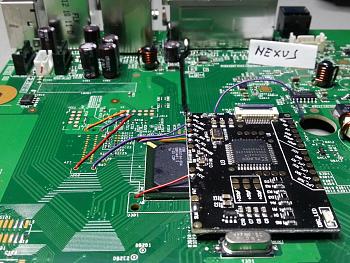

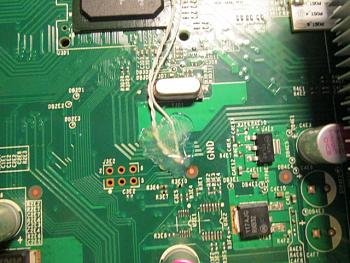

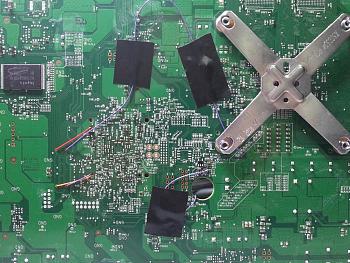

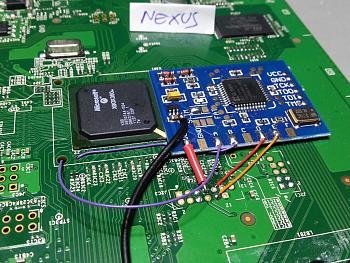

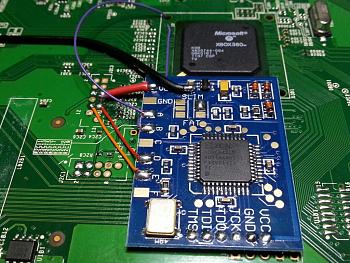

Stamattina sfornata una bella Jasper BB rgh1
una delizia di consol !!!

Chip utilizzato clone squirt360

RST da 30 cm

clock da 10 cm




tempi d'avvio sono quasi immediati....rare volte si incanta e bisogna staccare l'alimentazione, ma poi dopo il secondo glitch parte che na bellezz

[Bocro]

Trinity 250 GB

Chip di Pocoyo (L'ultimo )
Cavi utilizzati : solo awg30 per tutti i collegamenti

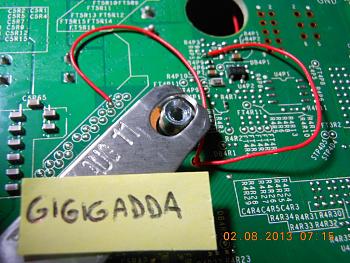

[gigigadda]

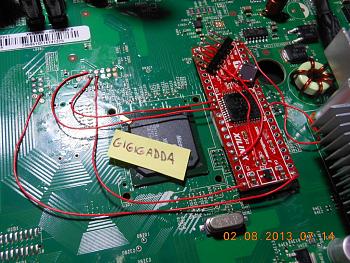

Corona V1
Cpld --> Red Cyclone (recuperato dopo trapianto Xilinx)

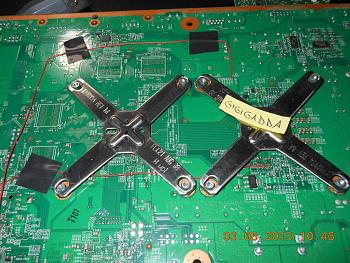

Rst ---> 10cm su alternativo
Boot Ottimi

[gigigadda]

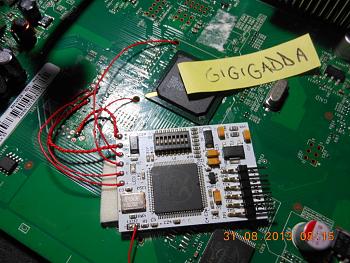

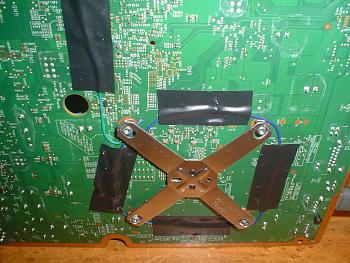

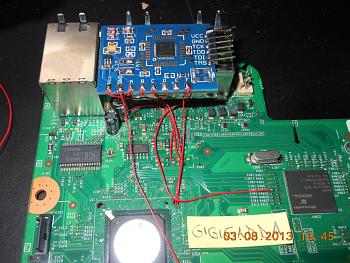

Falcon RGH1
Cpld Squirt Clone




un ringraziamento particolare a Nexus che mi ha dato la "dritta" giusta, ora vi spiego:
montato tutto boot istantanei come di norma prelevo le key programmo freebot e BAM sorpresa E79
succedeva anche con riscrittura della nand da xell via usb con freboot creato sia da jr che autogg.
resto allibito non sapevo come muovermi usato autogg ecc. stesso risultato... da originale andava benissimo.
poi Nexus mi ha suggerito di non usare il JR programmer per la programmazione ma di usare un comune spi con pic 18F ed ho risolto in fretta...

[nexus]

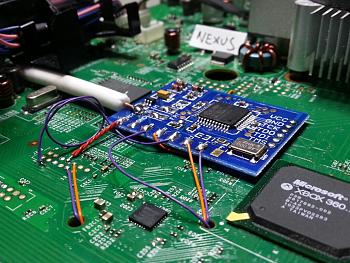

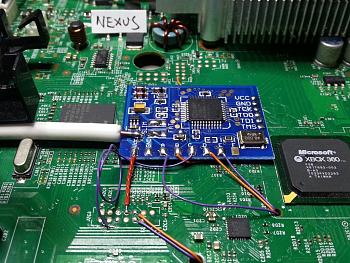

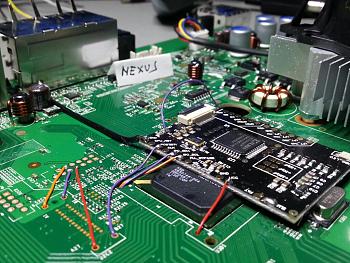

- Corona V3

- Chip Utilizzato Squirt360 clone

- Timing 3_3

- RST lungo 7 cm

- Post Out lungo 60cm sotto la scheda madre (Post fix utilizzato)










I tempi d'avvio sono che a freddo ci mette un minuto più o meno per glitchare, mentre a caldo intorno ai 30 secondi

Comunque per una V3 in base al chip che ho utilizzato i tempi sono più che buoni

[nexus]

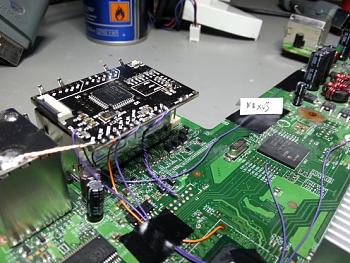

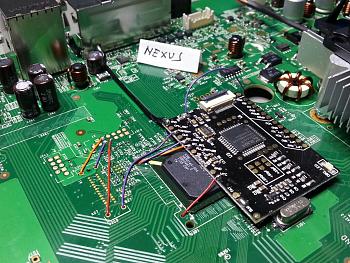

- Corona V2

- Chip Utilizzato Squirt360 clone

- Timing 3_2

- RST lungo 10 cm





tempi d'avvio sono sempre i soliti, intorno al minuto

[alias3103]

Rgh 2.0 Falcon

Salve a tutti. Precedentemente avevo aperto una discussione riguardo rgh 2.0 su una console falcon con il problema che durante il gioco si bloccava senza trovare una soluzione. Successivamente ho utilizzato il CR3 Lite ed ho risolto il problema nel seguente modo:

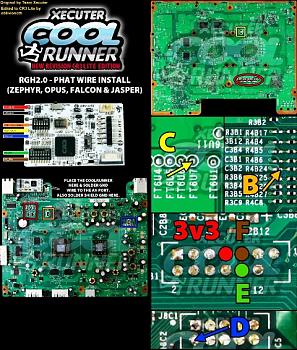

Schema di installazione



Settaggi effettuati

- LK1 chiuso; - LK2 aperto; LK3 aperto; LK4 aperto.
- S2 1 on tutti gli altri off.
- S4 tutto off.

- CPU RST 50 cm fatto passare sul convogliatore d'aria, arrotolato e fatto scendere sul punto dove deve essere saldato.

Prima di creare l'immagine Freeboot con smc editor ho cambiato il valore power mode in 8280 e poi ho creato l'immagine selezionando il nanddump editato.

- Dashboard FSD 3 con ventole impostate al 100%

Spero che vi possano essere di aiuto.

[scienzy]

Corona v3

- R2C6-R2C7 ponticellate (R2C10 lo era già)

- Chip Coolrunner rev D con 2-3 ponticellati, jp aperto e c8 e c15 rimossi.

- Post out corto con postfix adapter

- Cpu reset corto con resistenza da 10 ohm in serie (tolleranza 20%)

- Timing 4_3


Piccola panoramica:





SCL, SDA, 3,3V E GND:





Altra panoramica con post_out e postfix più in mostra:




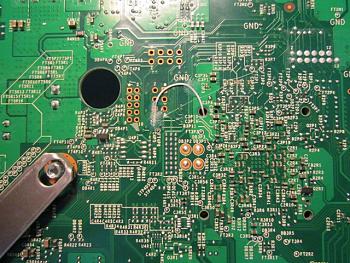

Cpu_rst sul retro:





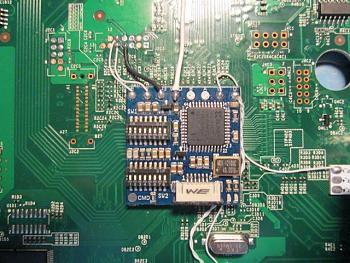

Primo piano sul chip:




Tempi di boot da istantaneo a 20 secondi massimo 30.


P.S. C'è anche un piccolo messaggino per scienzy'gf

[nexus]

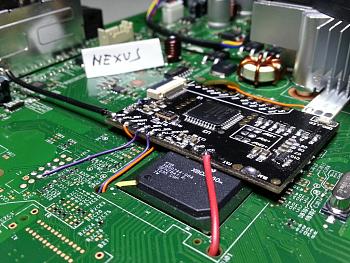

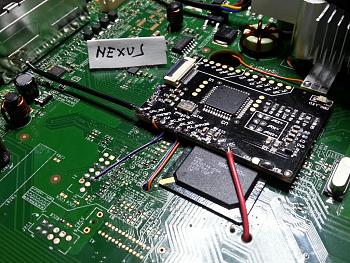

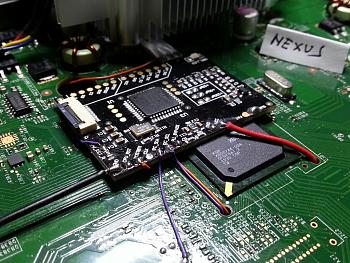

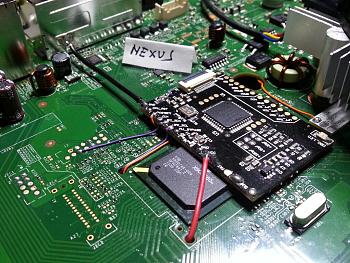

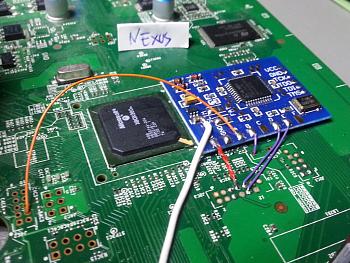

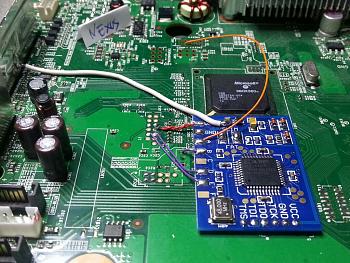

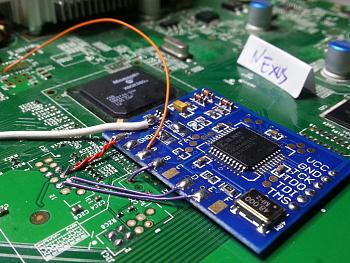

Oggi sfornata na bella corona v2 dash 16537 ultima

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 12 cm, e ho eliminato il condensatore homeboard del chip

- Timing 3_2 del team TX







Tempi d'avvio come lo squirt clone360, a volte immediati, 30 secondi, max nel minuto.

Ps... per chi vorrebbe mettere il led di debug al frontalino, basta cacciare la resistenza siglata 102 e collegare il pin 27 del chip sul + del diodo e il negativo a massa!!!
consiglio di staccare la resistenza perchè fà più luce !!!!!

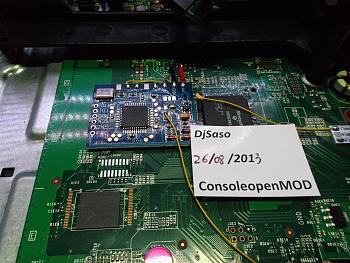

[djsaso]

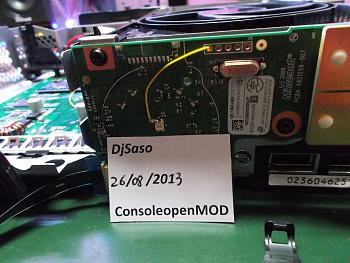

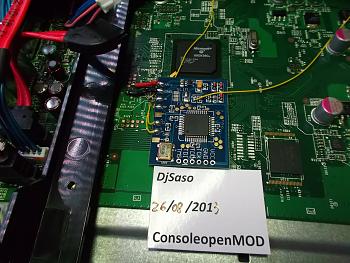

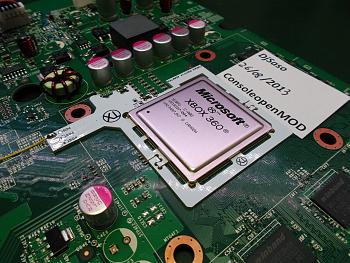

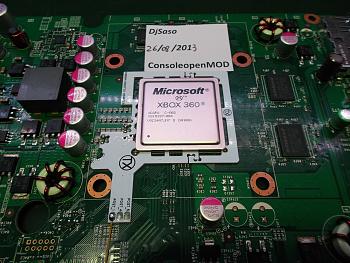

Corona V4
chip matrix
RST10cm + 10ohm in serie
post QTB
post fix adapter
timing xecuter 4_3
led debug sul fronte
tempi ottimi anche al primo glitch

[Reload371]

Partecipo anch'io a questo thread! Ecco le mie due prime installazioni:
La prima:
Mobo: Corona v3
Cpld: Glitch360key ultra
Timing: Corona 3-2
Fix: 10 Ohm e 33 pF sul rst
Fili: awg30, awg30 twisted cpu_reset

Avevo fatto saltare il cpu_reset, ma lo fixato!


La seconda:
Mobo: Jasper 16mb
Cpld: Glitch360key ultra
Timing: RGHv2
Fix: nessuno
Fili: awg30


Devo ringranziare tuuttto il forum e gli utenti che mi hanno aiutato e sostenuto durante questi rgh
Giudicate pure, ma non siate troppo crudeli, sono ancora un ragazzino ed ho cercato di fare del mio meglio :P
Ciaoooo

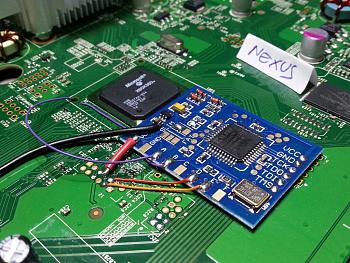

[nexus]

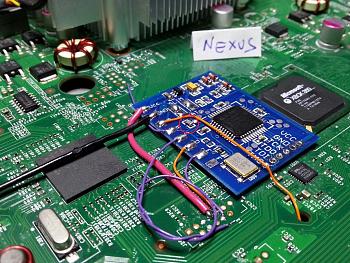

Stasera una bella trinity dash 16203 ma con il solito mito Matrix360 clone

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 56 cm e girato attorno alle x-clamps del processore,

- ho eliminato il condensatore homeboard del chip e messo come evidenziato in figura un bel 270pf

- Timing utilizzato "Alt timing " per trinity

- Clock da 10cm







I tempi d'avvio sono sempre variabili del glitch, immediati, 15/30/1 minuto

[gigigadda]

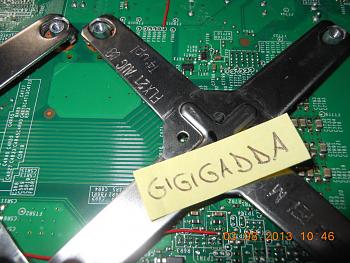

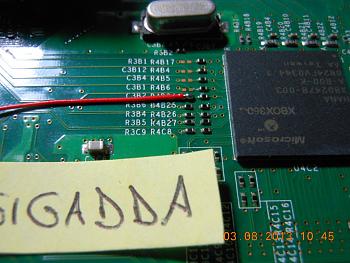

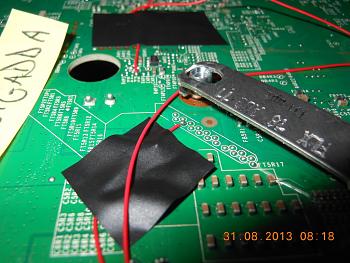

Corona V1
Cpld DGX->RGX timing C
Post 60Cm
Rst 14Cm (alternate)
Boot Ottimi

[spyro82]

xbox360 slim trinity trinand e matrix v3 :

[nexus]

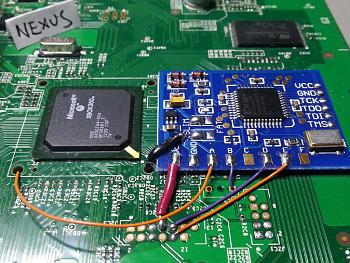

Oggi pomeriggio una bella corona V3 dash 16537 Matrix360 clone

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST 10 cm

- post fix del team xecuter

- Timing utilizzato "3_2 "

- led di debug frontale rosso






a ragazzi oggi ho utilizzato l'ultimo Autogg 0.93, appena scrivete .ecc attaccate solo il cavo AV e vi appare xell in schermata come le trinity

[nexus]

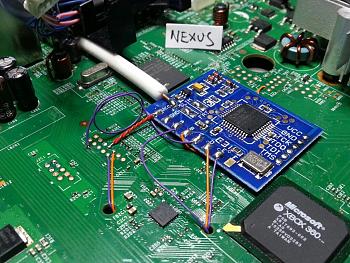

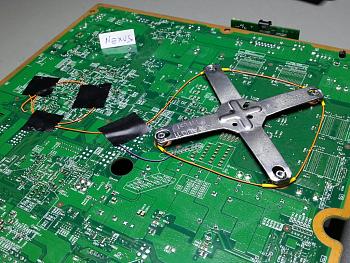

Oggi n'altra trinity con dash 16537 ma con il solito clonaccio Matrix360

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 56 cm e girato attorno alle x-clamps del processore,

- condensatore 270pf

- Timing utilizzato "Alt timing " per trinity

- Clock da 10cm

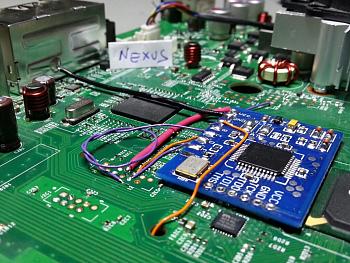

- Cambiata la posizione del chip







Tempi d'avvio gli stessi, anche cambiando la posizione del chip soliti avviii...!!!!

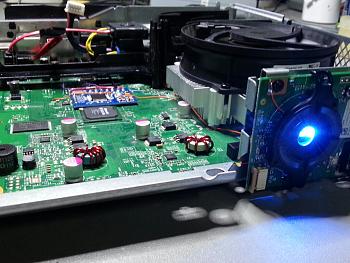

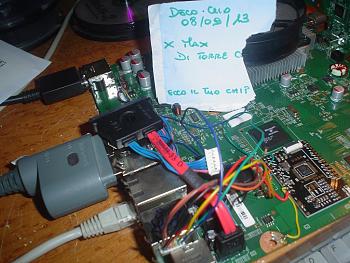

[deco.gio]

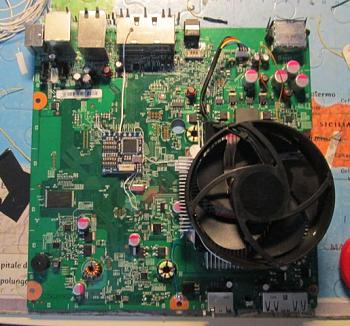

corona V1
rst 55 cm avvolto come da foto
nessu'altra cosa degna di nota



scusate per il macellofili...c'è l'avevo ancora spinata!!!!!!
per alex( tua console)
per max(tuo chip)

[nexus]

Oggi corona v1 dash 16537 ultima

- Chip utilizzato Matrix v3 clone

- Fix Utilizzato RST di 10 cM

- Timing 3_3 del team TX
