[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[spyro82]

trinity dual nand con thunder e matrix glitcher v1 :


fix con condensatore boot entro i 20 sec raramente supera i 30

[Tommino81]

R-jtag su altra falcon
fix usati : aud clamp "ponticello 1_3" piu' 470 jumper
dip switch usati 7 e 5 su on
boot rapidissimi e nessun freez "cosa importante "
posso dire che su due falcon , fatte "che prima frezavano" adeso tutto ok con R-jtag

[URL="http://img109.imageshack.us/i/img0181kl.jpg/"][/URL][URL="http://img832.imageshack.us/i/img0177uru.jpg/"][/URL][URL="http://img802.imageshack.us/i/img0176to.jpg/"][/URL]

[X-ray]

Demon con matrix V3 fixato con R da 10ohm su reset e 11pF (2 condensatori da 22pF in serie)

Tempi di avvio in glitch di 6 avvii successivi: 2 - 8 - 5 - 4 - 7 - 1

[console]

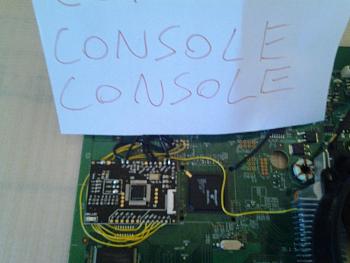

Corona V1 250gb 360squirt 1.2 bga.
Programmato con minusone_nr.
Cpu_reset 56 cm awg24 postbit 12 cm awg24




ECCO IL VIDEO
[url]http://s1288.photobucket.com/user/Gameplay_Console_Puntocom/media/Video0018_zps7b4295e1.mp4.html[/url]

[xboxbs]

rjtag falcon
niente aud clamp, voltaggio default, reset sotto la xclamp, fili ufficiali xecuter, con dip5 non dava na mazza, allora ho abbassato 5 e ho messo 4 , partito subito xell

nell'euforia ho scritto subito il freeboot ma ho bootato la console con nand-x attaccato, mi sa che l'ho bruciato (ho provato a rileggere la nand e non legge

un vero errore da principiante (o forse l'ho fatto apposta per avere il jrp e testare il rater

video + foto = enjoy!


[URL=http://s82.photobucket.com/user/ttz_2006/media/rgh/RST_zpsb6f55e51.jpg.html][/URL]

[URL=http://s82.photobucket.com/user/ttz_2006/media/rgh/20130607_221923_zps7ef92e2d.jpg.html][/URL]

[URL=http://s82.photobucket.com/user/ttz_2006/media/rgh/20130609_1903031_zpsf3058d70.jpg.html][/URL]

[spyro82]

jasper 16m rgh2 matrix v1 timing a e cpureset 70 intorno al case boot quasi sempre entro i 20 sec :


ringrazio netkar per avermi aiutato nella creazione della nand che jrunner mi aveva fatto un casino....
inoltre ringrazio anche decogio (perche li rompo sempre le paxxx su skype ) per avermi suggerito i fix per i matrix ieri me ne ero dimenticato di scriverlo .

[Di4b0liK]

Mi sono reso conto di non aver mai postato una mia installazione in questo topic, rimedio subito con una fresca fresca, matrix su corona v2

[Tommino81]

Corona V3
glitchip utilizzato squirt-1.2 rev-b
timing minusone nr
reset 56 cm
condensatori 220+50

[URL="http://img5.imageshack.us/i/20130610172051.jpg/"][/URL][URL="http://img196.imageshack.us/i/20130610172813.jpg/"][/URL][URL=http://img823.imageshack.us/i/20130610175852.jpg/][/URL]

[electro_lab]

Corona V3
Squirt bga 1.2
reset da 55 cm
Post Out saldato sotto al processore

[djsaso]

è da un po che non postro una installazione qui

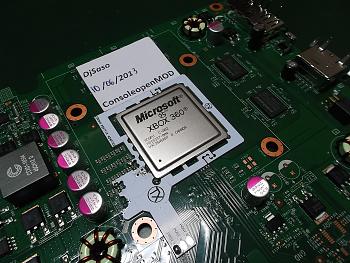

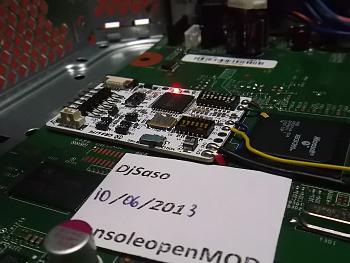

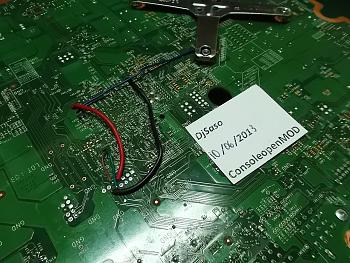

beccatevi questa! corona V3 con Cr lite e post fix adapter.
RST lungo 10cm. Cavi per alimentazione maggiorati. LK2 chiuso. Fix? nessuno! bypass 1 /5
tempi:
7
2
2
1
3


Ecco linstallazione, l'ho chiamata sillent install

[djsaso]

eccone un altra, fresca fresca di frezeer
trinity con matrix. Fix adoperati 270 su rst. Rst Awg 30 da 55cm.

[marcus78]

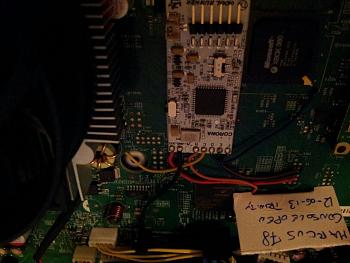

Slim trinity con rev d

Tolto. Resistenza 13 per disabilitare quarzo.
Cavetti in. Dotazione con coolrunner.
Rgh 2 tempi entro il 5 ciclo

A presto marcus
Scusate la qualità delle foto ma quando le ho fatte erano le 2 di notte
Inviato dal mio GT-I9100 con Tapatalk 2

[zeruel85]

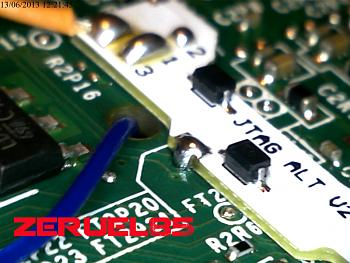

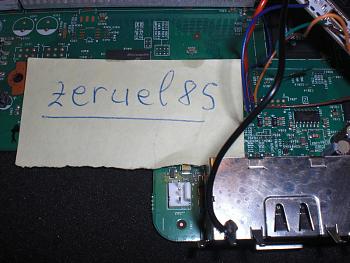

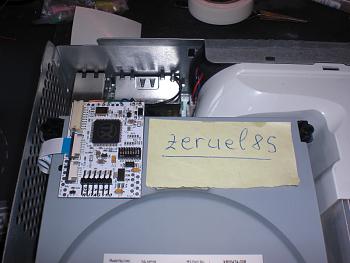

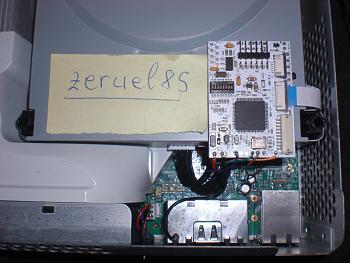

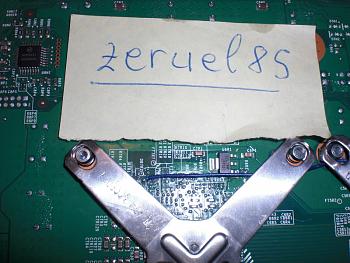

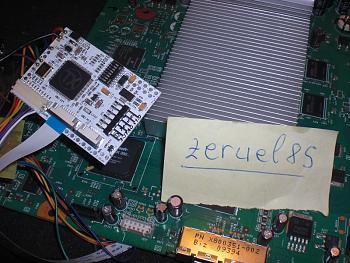

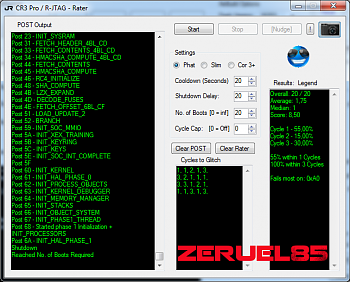

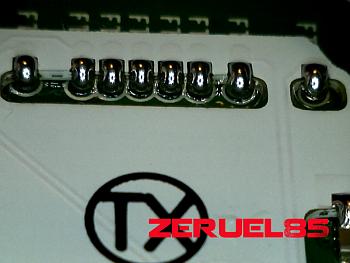

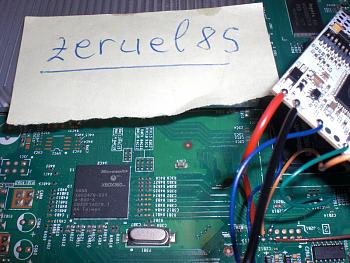

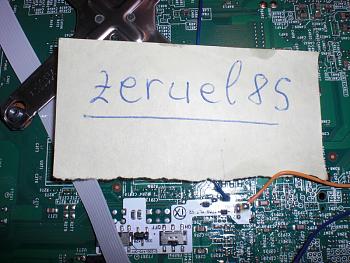

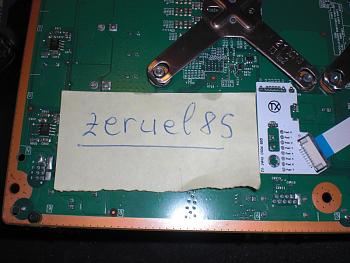

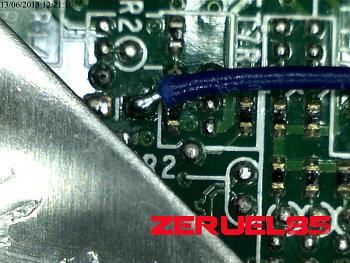

Jasper SB con R-Jtag, dip 3-7-8 ON, 1V2 come voltaggio, Aud_Clamp e 470 Ohm come resistenza. Avvii sempre entro il terzo ciclo, di media 1,75 cicli, punteggio Rater 8,50:

[scienzy]

Come promesso qualche tempo fa ecco qui:

Corona v1 250 gb

Coolrunner rev D con JP aperto e 2-3 ponticellati, RST personalizzato

Timing 1_3

Glitch in 30 secondi massimo.

[gigigadda]

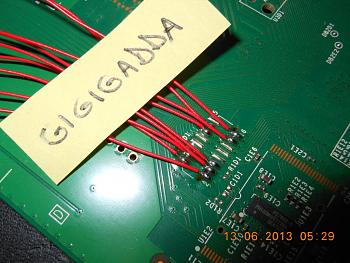

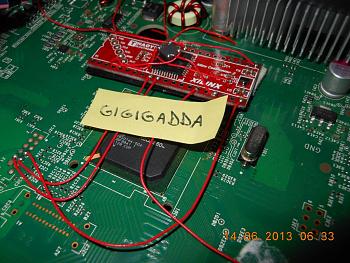

Corona V2
Chip Generico
RST 10cm su punto alternate
Boot 1-17-4-4-1-2-3-1-5-5-3-5-5-5-8 ecc.
Confermo su questa la teoria di Razor è cioè se il post out risulta a massa manca la pista.

[scienzy]

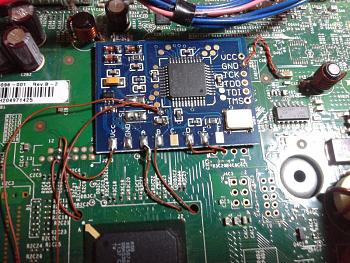

Jasper BB RGH2.


Punto JP Aperto;
1-2 Ponticellati;
Cap Invariato;
Rimosso C15;
Rimosso R13 perciò clk da mobo;

Timing tx_rgh2_A;

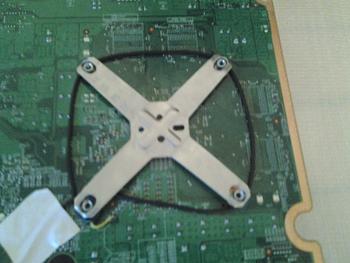

Cpu_rst con fix del filo sopra il lettore e il convogliatore d'aria.




Tempi di avvio soddisfacenti





Mi scuso per la scarsa qualità del video ma l'ho fatto con il telefonino, si vede sempre però il bigliettino scienzy, riguardo la foto ho dimenticato di metterlo ma è sempre opera mia

P.S. Alla fine il coolrunner del topic del mistero era davvero fallato, era un problema di board, ho provato con un altro e va e perciò ora il mistero è risolto, e non era una cagata mio caro Pa0l0ne :P

[Tommino81]

Corona V3
dash originale 16203
kernel freeboot 16203 -D.L 3.07
squirt bga 1.2 + matrix trident "live- xell-freeboot"
fix 220+50 reset 60cm
boot ottimi per una v3 "sotto i 30 secondi !

[URL="http://imageshack.us/photo/my-images/849/mh9m.jpg/"][/URL]

[scienzy]

Corona v1 250gb

Chip coolrunner rev D con i seguenti fix:

2-3 ponticellato
jp aperto
c8 e c15 rimossi
resistenza da 10 ohm in serie sul reset

timing 2_3

Rst classico e corto e post out corto.

La console glitcha quasi sempre subito.








EDIT: L'eccessivo flash della seconda foto fa sembrare il post out fatto da fantozzi. Di certo non sarà perfetto però è saldo

[marcus78]

Falcon rgh 1 con xecuter rev c
Ottimi tempi di avvio entro 3 ciclo.
Usati cavetti in dotazione tranne rst

Inviato dal mio GT-I9100 con Tapatalk 2

[marcus78]

corona v3 con xecuter rev d
Jp aperto-rst 10 cm e post quanto basta per arrivare dal chip al post fix... chip programmato con 360gcprogram corona E
