[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[mimmos82]

Corona v1 250GB DASH 16203

-chip squirt, timing 4_3 con condensatore attivo da 220 - posizione su porte USB;

-RST 55 cm awg30 twistato;

-POST quanto basta;

-punto reset alternativo R4D4;

Installazione fatta infretta e furia quindi un pò disordinta (rimedierò in futuro), tempi a volte immediati massimo 5 glitch

[url=http://postimg.org/image/8wtxrbbo1/][/url] [url=http://postimg.org/image/asgq2h0i9/][/url] [url=http://postimg.org/image/9ep37618x/][/url]

[nexus]

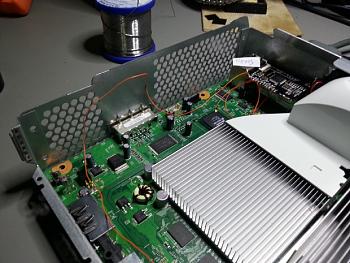

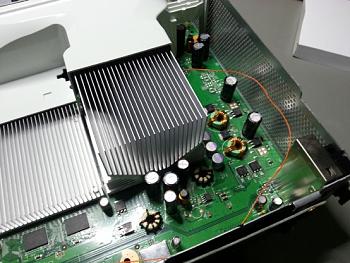

Console Jasper RGH2

- Squirt360 clone con xilinx 44pin

- Timing RGH2 A

- Fix utilizzato come x-ray RST da 60 cm, però non l'ho fissato a carcassa perchè non glitchava l'ho lasciato volante nella console.

Tempi d'avvio variabili, cmq intorno al minuto ....ci sono anche quelli instantanei

[deco.gio]

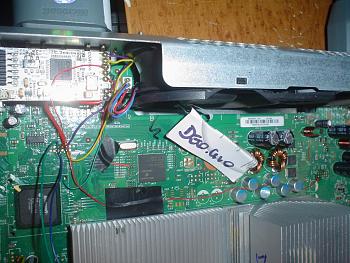

wee silvè prova a passare il punto rst in questo modo

[Babilozzo]

Babilozzo, cose quella cosa che si vede sul filo della seconda foto?

Ciao, quella "cosa" è un capocorda , preso da un cavo di alimentazione dvd di una xbox, ho provato ad usare i fili con i capicorda per fare un esperimento , sembra che migliorino la stabilità dell'installazione, e niente più blocchi o slowdon di sorta, anche se da fredda finchè la cpu non arriva a 45c° non si avvia mai è a scoppio ritardato ora

[Babilozzo]

OOps! scusatemi , metto una foto, ignorate il collegamento a massa , così non glitchava mai e poi mai, poi ho rifatto il collegamento gollegando gnd sopra la porta AV sempre col cavo giallo dell'alimentazione dvd..



Anche il chip l'ho messo sopra la porta AV..dopo... poi ho chiuso il coperchio della console (viti comprese) lasciando il programmatore JTAG connesso al cpld e mi son messo a provare timing, tutti... però mi sa che li riproverò tutti nuovamente con il selettore del voltaggio phat/slim su phat,,domani ke non sò cosa fare

Ora cmq best timing is Corona 4_3 con selettore su slim lk4 tutti aperti e S2 1-5.

[URL="http://postimg.org/image/85zsnpdnv/"][/URL]

I cavi sono tutti della stessa lunghezza avendoli presi dal connettore di alimentazione!

Bella idea Babilozzo, devo dirti che ora provo subito a copiartela!!!!
Provo ad usare questo "fix" su l installazione RGH2 che sto facendo ora!!!

E mi fà piacere che ti ho dato uno spunto creativo! cmq l'installazione non è tutta qui, tramite un consiglio telefonico che mi ha dato stamattina il Pusher, che ringrazio calorosamente, (e applicato ovviamente, casualità ne avevo in magazzino) ho tratto a mia volta grande ispirazione ma siccome è una cosa sua segreta non metto le foto semmai ..eventualmente.. forse... heheheheee oleeeèèè!

ma i faston sui cavi? c'è un motivo?

Sono belli da vedere non trovi? hahah. Come ho detto era per fare un'esperimento. Vedo se riesco ad ottimizzare il tipo di installazione , se và bene , oro altrimenti la rifarò! tanto ormai ho perso il conto di quante volte ho rifatto i collegamenti

[wacjoker]

Jasper 16mb RGH2 con X-Ray Docet
Tempi di boot intorno al quinto ciclo, o al massimo entrò il minuto...

[pocoyo2]

Jasper 16 RGH1.



from Galaxy Note

[marcus78]

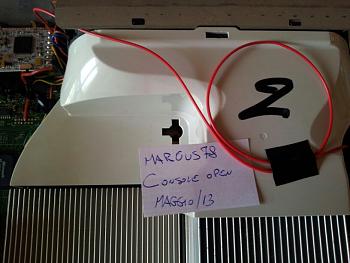

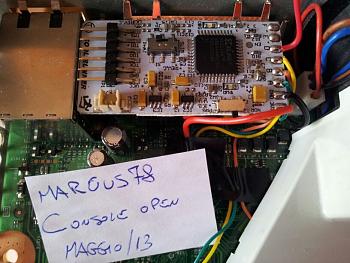

Jasper 512 rgh 1 con xecuter rev c unico fix chiuso il cap .
Tempi di avvio entro 2 ciclo.

Inviato dal mio GT-I9100 con Tapatalk 2

[gundam68]

Vabbe' per non essere escluso e frustato da moderatori e admin ne posto una anche io va' !! Non e' la meglio anche perche' andavo di frettaaaaa !!!

[marcus78]

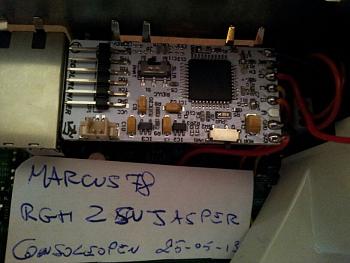

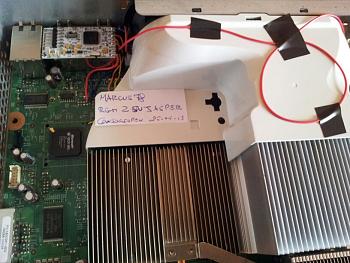

Appena finita jasper rgh 2 con xecuter revc
Tempi entro il minuto ho dovuto togliere la scocca in metallo interna.
Fix cap chiuso e ponte su 1 e 2 e jp aperto come suggerito dal team.
Ecco le foto


Inviato dal mio GT-I9100 con Tapatalk 2

[Babilozzo]

Porca vacca volevo aggiornare a split cb ad un certo momento su questa jasper, perchè mi frezzava sul boot!! (molto spesso) ma alla fine ha ceduto, dopo aver trovato il miglior setup fili/chip e ora gli avvi sono sempre a bombazza! anzi a dire il vero non ho mai provato sopra la porta Av ma a me piace l'hana (non l'ano eh!!) Godetevi il video
Alla fine stanco di fix ho staccato quel bel led blu del matrix clone e l'ho piazzato sul supporto riflettente del ROL, un tocco di finesse, che stile !!!
[URL="http://postimg.org/gallery/87w9pnia/3906bb38/"]Postimage.org / gallery - IMG 1283, IMG 1284, IMG 1285, IMG 1289, IMG 1290, IMG 1291, IMG 1292[/URL]

[URL="http://postimg.org/image/rr81r80e9/"][/URL][URL="http://postimg.org/image/hq37hwnb5/"][/URL][URL="http://postimg.org/image/hrhqp2eip/"][/URL][URL="http://postimg.org/image/p2d916uwx/"][/URL][URL="http://postimg.org/image/5tg6b6arl/"][/URL][URL="http://postimg.org/image/i1knuo3r5/"][/URL]

Ti freeza perchè probabilmente quel chip non ha un condensatore da 100nF tra PLL e GND, sbaglio?

Cavolo adesso che l'ho chiusa non la riapro di certo, cmq guardando la foto si vede che dal punto F và alla resistenza e poi passa sotto tramite il via e attorno al chip vicino ai piedini si vedono 3 condensatori che sembrano collegati ai via, boooo!! Sembrano i classici da 100nf ma potrei sbagliarmi perchè non ne ho più di chip sottomano per poter controllare. Tuttavia sono riuscito a eliminare i freeze ed ora alla peggio smette di debuggare ma capita mooolto sporadicamnete e soprattutto dopo moolti riavvi ! meglio così!

[Babilozzo]

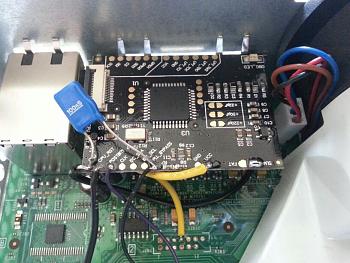

Sono uon maniacoo ebbene si, l'ho riaperta alla fine x controllare la presenza del condensatore e non c'è! dal punto F dopo la resistenza và diretto al pin del CR 2 ho provato a mettere su il condensatore e da aperta andava anche bene poi la richiudo e comincio con i riavvi.. dopo 10+ avvi di seguito frezza ancora nonostante il condensatore. che cavolo adesso la riapro e lo tolgo che tanto non serve ? xò sembra che sia sparito il problema che smette di tentare il glitch (schermo nero) quindi o mi fà un difetto o mi fà quell'altro che palle!

[URL="http://postimg.org/image/6bkjug12l/"][/URL]

xchè hai usato un condensatore da 100pF???
devi usare 100nF

Ha!! cavolo! ecco perchè non cambiava una pippa! hahah! eh ok adesso l'ho già chiusa e riaperta 2 volte ma potrei prendere un 100nf dauna piastra defunta sotto la cpu e provare a mettercelo grazie mille, X-ray ! intanto ho cambiato reset con un pezzo di filo magico del TX (hahaha) fatto passare sopra le ventole... addirittura si avvia bene ma come al solito ogni tanto schermo nero e suono di avvio di sottofondo dopo qualche secondo bello!

[url=http://postimg.org/image/6gq3m2rmr/][/url][url=http://postimg.org/image/qljnrjlgj/][/url]

[xboxbs]

corona 250 v3 con postfix , squirt, timing minus, 220pf, reset che gira come da foto, boot entro max 30-40 secondi

[URL=http://s82.photobucket.com/user/ttz_2006/media/rgh/20130525_194608_zpsae52f32d.jpg.html][/URL]

[URL=http://s82.photobucket.com/user/ttz_2006/media/rgh/20130525_194738_zps89fd4500.jpg.html][/URL]

[Babilozzo]

[Fix matrix V3] Alè le ho provate quasi tutte! , aggiunto il 100nF 10V preso da sotto la cpu di una mobo morta, I primi avvi li fà tutti a bombazzaaaaaaaaaaaaaa!!!! , istantanei , 1-2 cicli, per tutti i gusti poi se insisto con i riavvi si pianta sul boot inesorabilmente (forse potrei rimetterlo sopra l'hana e ricollegar eil clock xò!! XD ho provato tutte le posizioni tutti i collegamenti tutti i tipi di filo ma alla fine la lascio così che tanto una persona "normale" quando la accende una volta poi a caldo non è che si mette li a spegnere e riacendere altre 10 volte Grazie a Zeruel e a X-ray x i consigli e grazie mille al Pusher che mi ha fatto passare una settimana a smanettare allegramente su questa Jasper con i suoi matrix clonazzi in cerca del glitch perfetto (o quasi) Grazie anche a Diabolik che mi ha messo la pulce , anzi il condensatore nell'orecchio in un'altra discussione Altrimenti sai che noia qui la sera non c'è molto da fare!

[url=http://postimg.org/image/54d0lcqff/][/url][url=http://postimg.org/image/guqy2qj7v/][/url][url=http://postimg.org/image/aby3pt70r/][/url]

Notare con quale punta saldo i condensatori SMD da 0,5 mm senza grossi problemi..qualche bestemmia forse e ad occhio nudo lol.

[Tommino81]

Corona 4gb
chip utilizzato squirt bga 1.2+ lettura nand con fake sd !
reset 56 cm , post il giusto
timing utilizzato minusone r "di solito uso nr " ma questa aveva il pepe nel culo e gli piaceva meno piccante
boot sotto i 30 secondi , ma ne ha sempre uno che sfora gli 8 boot "accettabile "

[URL="http://img24.imageshack.us/i/img0138gb.jpg/"][/URL][URL="http://img94.imageshack.us/i/img0141gi.jpg/"][/URL][URL=http://img41.imageshack.us/i/img0146lq.jpg/][/URL]

[aquilus]

Jasper sb RGH1

Chip utilizzato: Squirt clone xlink posizionato come in foto.
CPU Reset...32 cm sul retro della mobo
Fix: Condensatore da 100nF in parallelo tra Pll e GND.

Risultati...senza condensatore avvio entro i 5 cicli in media.
Con condensatore avvii più che immediati...
1.1.1.1.1.1.1.1.1.1.1
Mai avuto il piacere di vedere il led di debug lampeggiare per 2 volte all'avvio...sempre al primo ciclo...impressionante!
Come per le Falcon RGH1...anche su jasper

[nexus]

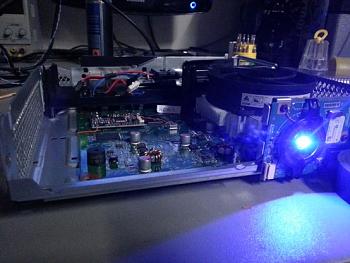

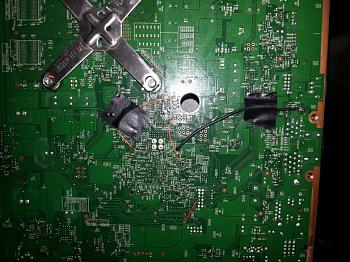

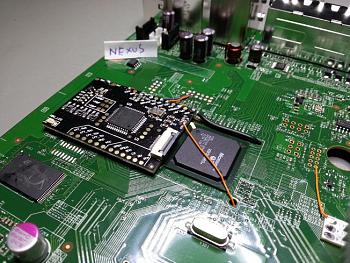

Corona V3 con clonaccio squirt360

- Rst da 10cm

- Post fix sotto la CPU

-GND da 10cm da 0.50mm

-Timing 4_3






Tempi d'avvio a volte immediati, 30 secondi max nel minuto !!!

[feddy75]

Squirt360 con Dual Nand su Trinity, tempi di avvio entro il minuto

[URL="http://postimg.org/image/r289xm9pl/full/"][/URL]
[URL="http://postimage.org/index.php?lang=italian"]caricare immagini[/URL]


[URL="http://postimg.org/image/swlrf1ia9/full/"][/URL]
[URL="http://postimage.org/index.php?lang=italian"]host immagini[/URL]

[Tommino81]

R-JTAG falcon 16203 "tentato rgh tempo fà e frezava fix attuati con r-jtag "1,2 ed 1,8 v non li ho attivati quindi nessun ponticello ! tutto a default "tranne che per la qsb che ho attivato aud_clamp e ponticellato 1-3! dip switch 3-7 su on tutto il resto su off ! pusher sti chippozzi che mi hai mandato spaccano di brutto , entro il 3/4 debug bota sempreeee e come dice il mio amico babilozzo gas a manetta [URL=http://imageshack.us/photo/my-images/23/img0164dlh.jpg/][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL][URL=http://imageshack.us/photo/my-images/841/img0156bk.jpg/][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL][URL=http://imageshack.us/photo/my-images/16/img0155ie.jpg/][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

[nexus]

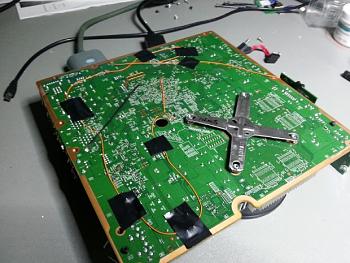

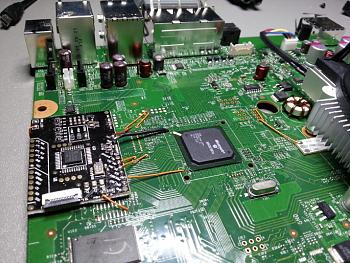

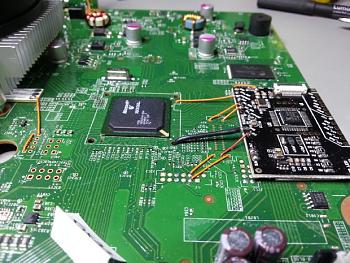

Oggi sfornata un'altra bella Corona V3 con Squirt360 originale:

Fix:

-rst da 52 cm messo sotto la scheda madre

-post indifferente come lunghezza

-GND da 13 cm che passa da sotto la scheda madre

-Timing minusone_nr

-220 come condensatore attivo sul chip







ho fatto anche un video di come lavora...

https://dl.dropboxusercontent.com/u/...601_105503.wmv

cmq i tempi d'avvio sono intorno al 5 glitch, la console risponde intorno ai 30/40 secondi...da tener presente che è una v3 e come tempi secondo me sono buoni !!!
