[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[C14uz]

Altra trinity, questa volta con DGX 1.0s covertito in RGX. Timings Trinity_C, POST_OUT 12CM, CPU_RST su C5R11 10CM, nessun condensatore o fix.



Boot: Da instant glitch a 4-5 cicli (ha glitchato 2-3 volte in 8-9 cicli, su 100 boot...)



Vi lascio alle solite foto sotto spoiler...

[dk1]

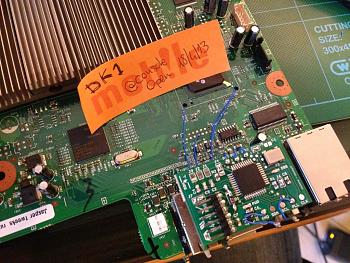

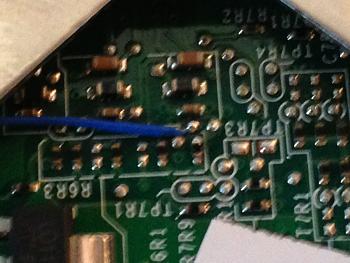

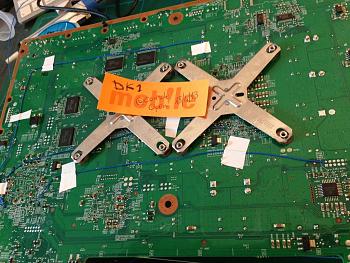

Jasper BB rgh1 istantglitch senza condensatore su pll, a differenza della foto. Complimenti a pocoyo per la qualità dei chip.


Sent from my iPhone 5

[Dexther]

[url]http://oi35.tinypic.com/nec6de.jpg[/url]

RGH2 Falcon con buoni tempi di boot.

Non ha funzionato il metodo di far fare il giro esterno al case il cavo del rst ma con questo medoto ho ottenuto buoni risultati.
Non eclatanti , ma buoni.
Daltronde è un rgh2 con la precedente non ci sono paragoni in termini di boot sempre e quasi istantanei.

qui capita che non parte poi al secondo tentativo va subito ...

[Babilozzo]

Alè! un'altro parto ben riuscito dopo qualche giorno di esperimenti più o meno decenti, sono riuscito a migliorare drasticamente i boot time facendo così. Avanti tutta

Ho messo il chip sopra l'hana e il filo del clock è cortissimo come si vede, (anzi come NON si vede) in più ho usato il solito filo twistato con un capo collegato al vcc..direi miracoloso Ho provato anche con il cavo schermato e i risultati sono simili.

[url=http://postimg.org/image/9h7qinv23/][/url][url=http://postimg.org/image/rb7txp3i3/][/url][url=http://postimg.org/image/kw47na7ej/][/url][url=http://postimg.org/image/715x4tczf/][/url][url=http://postimg.org/image/n77wuggap/][/url]

[Tommino81]

Cr3_pro e Demon
post_qsb e rater
[IMG][URL="http://img708.imageshack.us/i/img0083ea.jpg/"][/URL][/IMG]

[Tommino81]

Cr3 pro e Demon + post_qsb
per il rater
[URL="http://imageshack.us/photo/my-images/203/img0083mce.jpg/"][/URL]

Uploaded with [URL="http://imageshack.us"]ImageShack.us[/URL]
[URL="http://imageshack.us/photo/my-images/24/img0080je.jpg/"][/URL]
[URL=http://imageshack.us/photo/my-images/259/perfectob.png/][/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

[LcK]

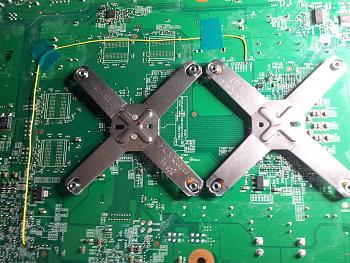

Jasper 16MB RGH1. Glitch istantaneo
Dimentico sempre di mettere il nome col mio nick nelle foto, chissà se la prossima volta me lo ricorderò -_-" (comunque dubito che qualcuno abbia voglia di usare le mie installazioni )

[wacjoker]

Un altro RGH2 su Jasper BB 512mb, X-Ray docet quindi naturalmente timing A.. Tempi di avvio quasi sempre entro i 7-8 cicli:

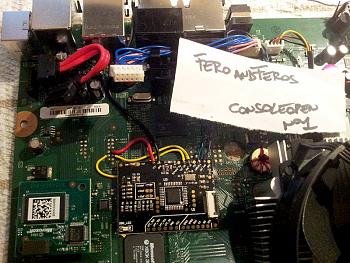

[feroandferos]

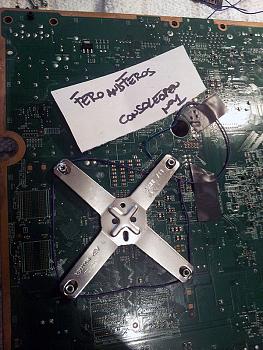

trinity rgh2 timiming alwayson
rst 50 cm e pf 220
glitcha in 5-6 cicli

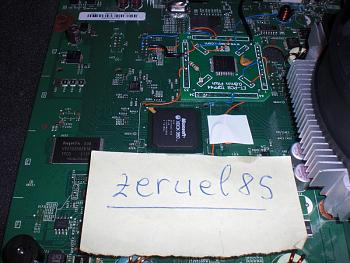

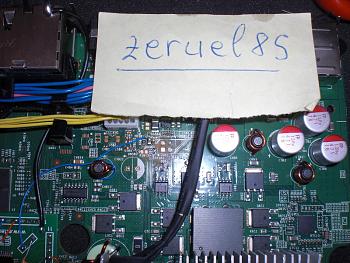

[zeruel85]

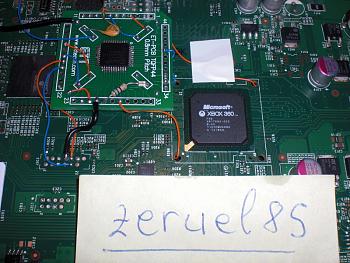

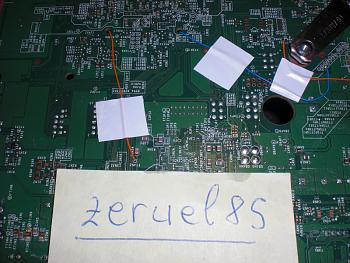

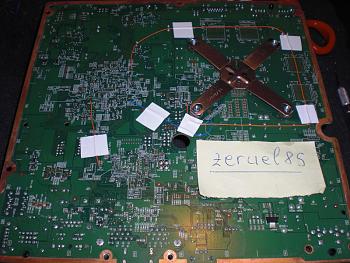

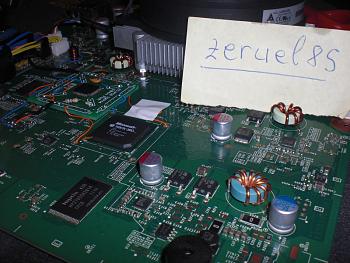

Trinity 250GB con chip autocostruito da me:

















Tempo medio di avvio: circa 25 secondi.

[ant0xex]

Oggi sono di riposo, ne approfitto per postarvi queste 2 installazioni fatte in corso la settimana, entrambe coolrunner rev D :

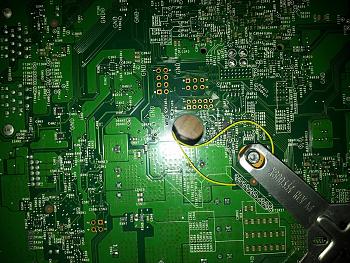

Corona 4GB, timing 4_3, C8 e C15 rimossi, e una res da 10 ohm sul CPU_RST, glitch entro i 30 secondi, senza resistenza eravamo sui 3/5 minuti...



Jasper 16mb, timing RGH2 A, ho rimosso il c15, boot sui 30, comunque inferiori al minuto...



Buona domenica a tutti

[deco.gio]

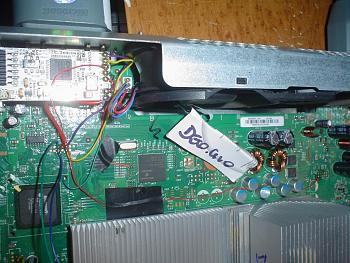

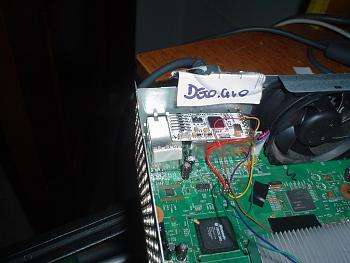

rgh2 jasper 16mb chip coolrunner clone:
timming RGH2-A
rst sui 25 cm passato come in foto
boot entro il minuto....meglio nn so' riuscito a fare

[wacjoker]

Trinity + Squirt BGA 1.2; ecco il setting:
CPU_RST_R
OSCILLATORE ABILITATO
220pF+50pF
Per il resto vedete tutto in foto...
Tempi davvero ottimi, boot quasi sempre istantaneo, oppure avvio sempre entro il 5° ciclo!!!

[marcofg81]

Ieri ho avuto sotto mano una mia creatura x un aggiornamento... Avevo quasi dimenticato quanto fosse performante questa mia modifica (in realtà l'avevo vista in giro x qualche forum...)

Trinity con Squirt BGA 1.2
RST cortissimo (impedenza variata da un trimmer)
Timing Always
220pF+50pF
Boot intorno al 5° ciclo.


[url]http://img202.imageshack.us/i/imageqal.jpg[/url]

[url]http://img838.imageshack.us/i/imageriyp.jpg[/url]

Ho dimenticato di aggiungere il nome... Porca paletta!!!!

[nexus]

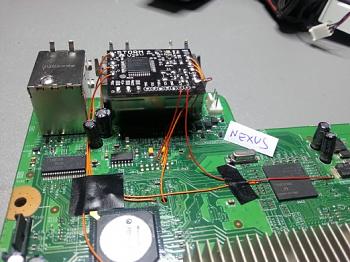

- Falcon RGh1 con dashboard 13599

- Storm360

- Nessun fix






Se fossero tutte falcon io smetterei di moddare..!!!!sò più belle le rognose ti scialano di più !!!

[nexus]

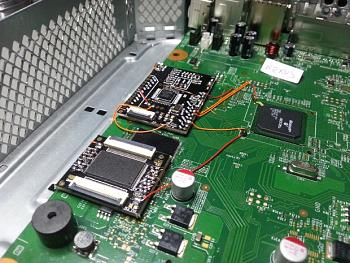

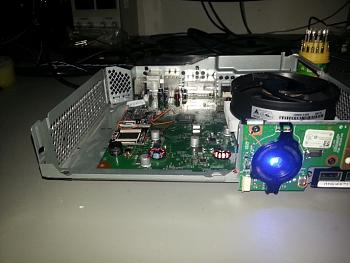

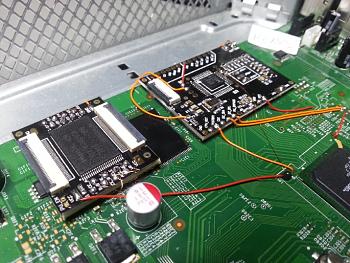

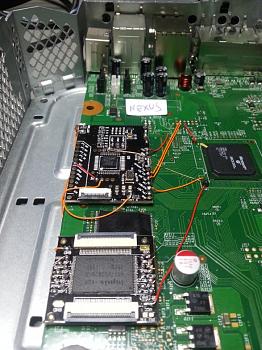

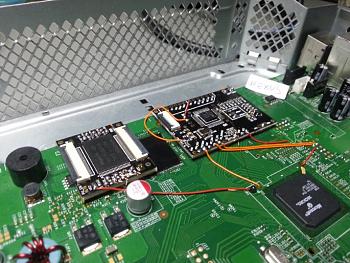

Dual Nand Squirt360

Dashboard 16203 Corona v1

- Squirt bga 1.2

- Nand la 281A su basetta

- Timing per dual nand

- Fix utilizzato per RST 52cm con 270pf attivi







Tempi d'avvio al secondo glith, massimo al quinto glitch rare volte entro i 30 secondi

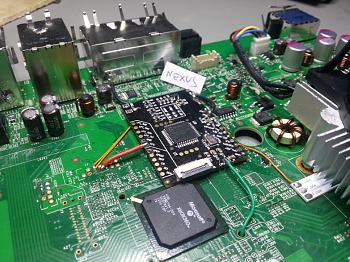

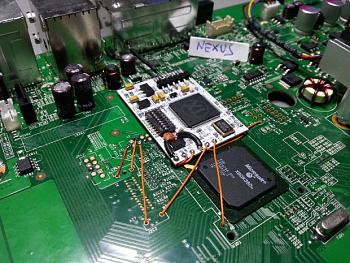

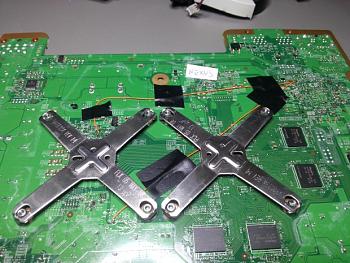

[nexus]

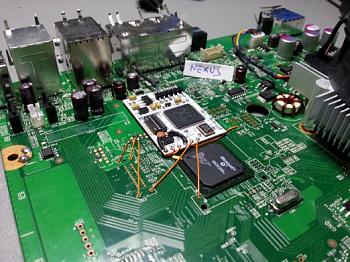

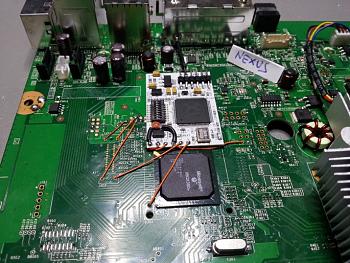

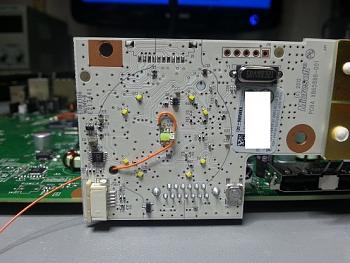

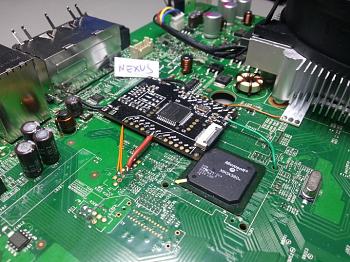

Oggi invece una v3 maledetta (Dalle 7.30 di mattina fino alle 11.00 !!! ma ho vinto io !!!

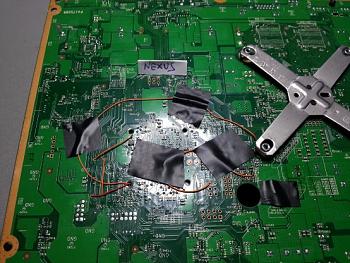

Corona v3 Versione Halo 4 e post fix sotto la CPU (a sto giro non ho saldato sotto il chip, con il post_fix lo fai in un attimo )

- Squirt Clone con lo xilinx a 44 pin

- RST di 7 cm con cavo 0.22

- Timing utilizzato quello di Ilario (il resto dei timing non ne funzionava uno)

- Punti di alimentazioni da 0.50 e la GND sul punto d'uscita video

-Led di debug aggiunto all'avvio






I tempi d'avvio per una v3 sono ottimi, variano dal terzo glitch fino al decimo

[hiras]

corona V1





Storia di un'odissea...

conversione DGX --> RGX con timing C


Leggo la nand con Autogg, dopo un paio di tentativi andati male, finalmente legge, compara, perfetto.

Creo e inietto ECC, collego HDMI e rete LAN.

Xell boota quasi immediatamente, NULLA A VIDEO, AUTOGG a puttane (?????) riesco a leggere l'IP tramite LOOKLAN, ma niente CPUKEY.

Riprovo diverse volte, stesso risultato.

Riflasho il dump originale, la console va tranquilla.

Stacco SPI SQUIRT e attacco J-R v2.

Con J-R leggo la nand, scrivo l'ECC, collego la console alla TV e rete LAN, nulla a video (??????) ma, finalmente, riesco tramite IP a prendere la CPUKEY.

Quindi creo freeboot, vado a scriverlo........................ ERRORE!!!!! E CHE CA@@O!!!!!!! Comincio con i santi del mese di gennaio!!!!

Riprovo un paio di volte stesso risultato. Qui arrivo a novembre!!!

Stacco J-R v2, ricollego SPI SQUIRT, con AUTOGG versione 0.8.8 (con le ultime neanche a parlarne) creo freeboot e lo scrivo. Andato al primo colpo!!!!!!! E CHE CA@@O!!!!! I santi di dicembre sono stati risparmiati.

Scollego il lettore, provo i tempi e sono nella norma per le Corona, dal boot al secondo ciclo fino al minuto.

Provo con i caps (li ho provati tutti). Quello con i tempi migliori è quello da 22pF, max al 5 ciclo di degub la console glitcha. Con quello da 47pF non parte neanche da morta.

Chiudo il tutto dopo aver smadonnato chissà quante volte, lattina di birra da 50cl ghiacciata e un bel vaffa...

Alla prossima...

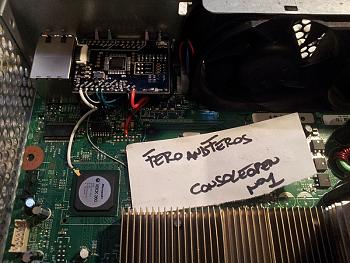

[feroandferos]

falcon RGH2
squirt360 con timing alwaysone.
glitcha entro 1 min

[nexus]

Oggi una bella Corona v4 con dash 16202

- DGX in RGX programmato con slave squirt360

-Timing utilizzato RGX C

- RST lungo 7cm + condensatore da 22pf

- Post sotto la CPU

-Tempi d'avvio quasi sempre immediati, rare volte intorno ai 30 secondi
