[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[oppilif]

Alla fine ho vinto io sulla falcon rgh2!

-dash iniziale 15574
-matrix v3 clone quarzo disabilitato
-resistenza su a 10ohm
-ponticelli settati su phat
-rst lungo il minimo
-gnd awg 30 con sezione maggiorata non parte la console
-avvio tra i 20" e il minuto nel 90% dei caso

[console]

Ecco un'istallazione di gameplayconsole:

1 avvio 15s
2 avvio 1.01min e un secondo
3 avvio 40s
4 avvio 6s
5 avvio 6s
6 avvio 1.25min e 25
7 avvio 1min
8 avvio 6s
9 avvio 23s
10 avvio 45s

[djsaso]

RGH trinand su trinity con trident.
La console è arrivata con la nand danneggiata. Sostituita la nand e scritto il dump originale la console dava E71. Rimappato il dump la console funziona perfettamente. Ho saldato la nand sul lato buono a destra cosi da avere le piazzole a sinistra da saldare.

Mi è stato fornito dal cliente il glitch chip coolrunner rev b. L'rst è un AWG30 e lungo pochi centimetri 10 circa. Questa è stata la migliore configurazione per questa console che inizialmente glicciava molto lenta.

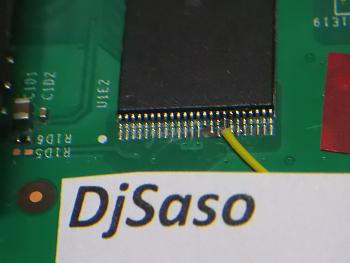

Questa è l'installazione del trident che però come si nota c'è il punto ALE saltato sotto la mobo e di conseguenza ho dovuto saldare un filo direttamente sulla nand della console.

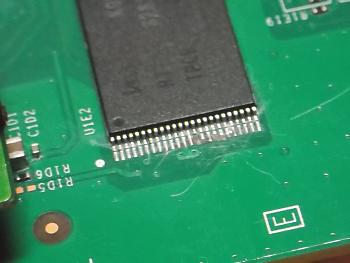

Questo invece è il post alternativo perchè il punto sotto la mobo era saltato, ho grattato il pad e saldato il filo.

La console era arrivata malconcia e non funzionava, adesso la restituisco con un bel trinand
Vi lascio il video per farvi vedere come funziona

[scienzy]

Et voilà!

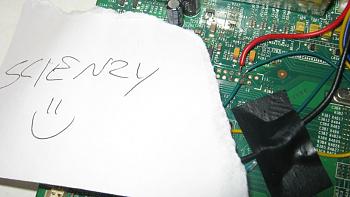

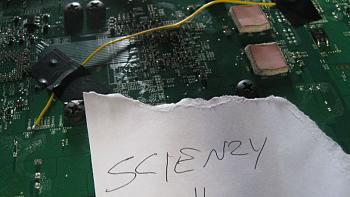

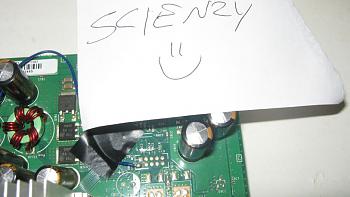

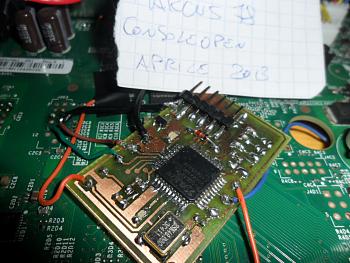

Come promesso ecco il mio primo RGH su console fat falcon dash 15574

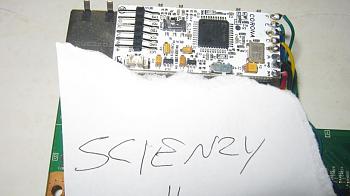

Glitchip:



Punto CPU_RST



Punti VCC; SDA; SCL



Punto POST_OUT

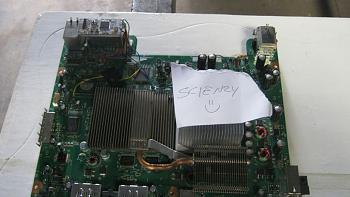

Panoramica:



Niente CLK se no la console non si accendeva xD

Non giudicatemi troppo severamente.. è la prima.. ma glitcha!!!

[Razorbacktrack]

Corona v3
dash 16203
Squirt BGA (tommino81 mi dispiace ma non è quello tuo xD)
timing consigliati
220pf
saldatura sotto la cpu con simil-metodo dexter
cpurst 1 giro attorno alla ventola

Boot nella media 20-30s






Trinity
dash 16203
coolrunner rev b oppure a,regalatomi come difettoso
timing standard
switch su fat
cpurst 2 giri attorno alle clamp

[maxx3]

[url]http://sdrv.ms/Y180lo[/url]

[feroandferos]

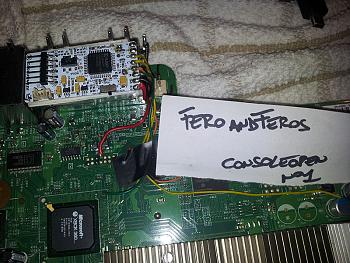

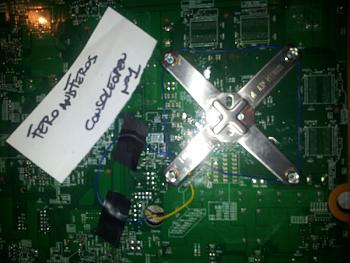

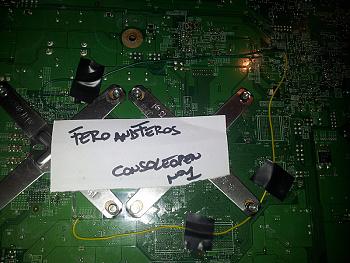

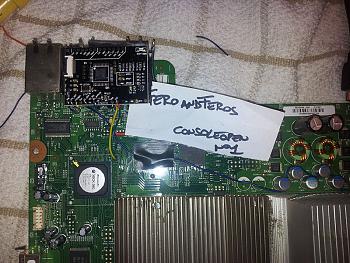

ecco una jasper 16mb RGH1 con coolrunner rev c dash 16203
Tempi di glicth sempre intorno ai 5-6 sec

[ant0xex]

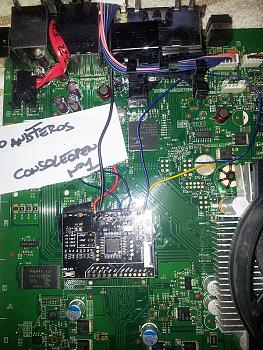

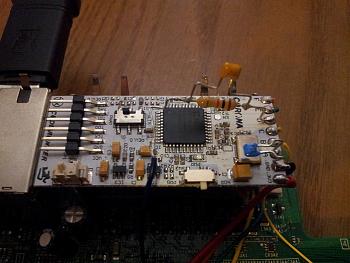

Ciao a tutti, vi posto le foto e configurazione di una Falcon RGH2 con Coolrunner Rev D (Stanno risultando veramente molto efficaci su qualsiasi console) :
Selettore su PHAT;
Usati solo cavetti in dotazione con lunghezza quanto basta per andare dal punto del chip alla mobo;
Rimossa R0 per disabilitare oscillatore onboard;
Rimosso C15;
Punti 1-2 ponticellati;
JP Aperto;
Timing RGH2 A;
Condensatore da 100 nf tra PLL_BYPASS (punto A) e massa (confermo che non ho più avuto i famosi freeze falcon);
Condensatore da 47 nf in parallelo a resistenza da 1 Kohm tra CPU_RST e punto sulla mobo.
Quest'ultimo fix moooolto consigliato, mi ha fatto scendere i tempi di boot, a circa 20-30 sec a boot (ovviamente essendo soggettivo da console a console, provate i valori che consigliano il team Xecuter che non finirò mai di ringraziare, o comprate il loro CPU RESET CLEANER molto comodo per la tempistica di montaggio e prove varie...)
Ringrazio tutto lo staff di console open, gente molto preparata e in gamba, ma anche tutti gli utenti che si apprestano a mantenere alto il livello del forum con le loro dirette esperienze e consigli...

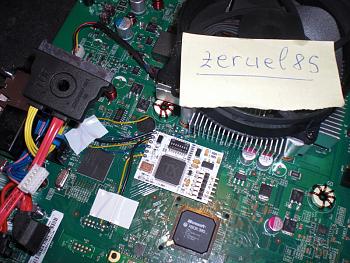

[zeruel85]

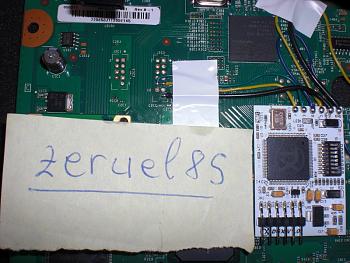

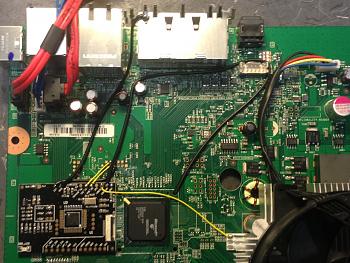

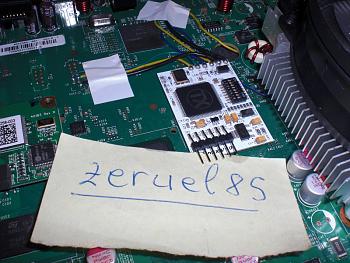

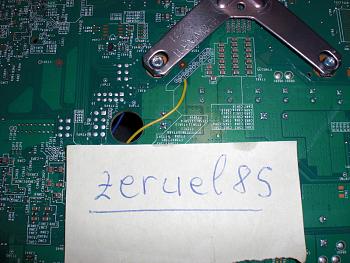

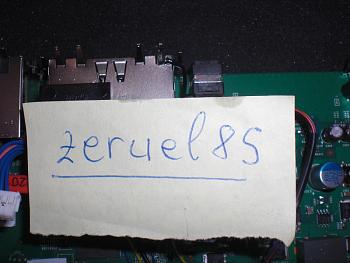

Trinity 4GB con RGX v1.0S:













Boot medio: circa 10 secondi.

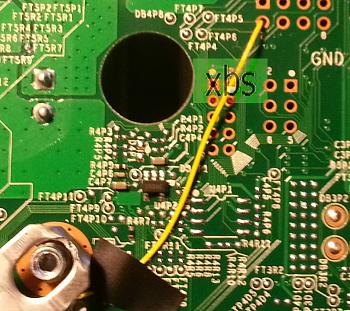

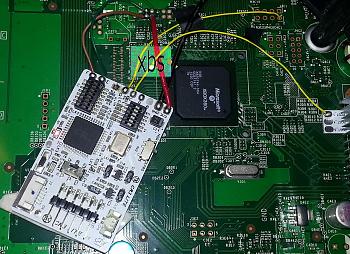

[xboxbs]

l'ultima v3 fatta (una zoccola), boot non strabiliante, 1 minuto di media
s2 come da foto
s4 tutto off

lk1 lk3 lk4 open
lk2 closed

reset il giusto (12 se non ricordo male)
timing 4-3

[marcus78]

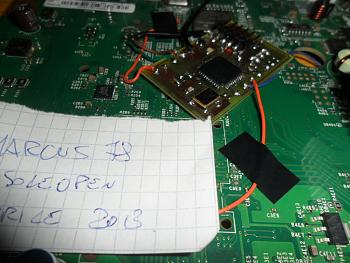

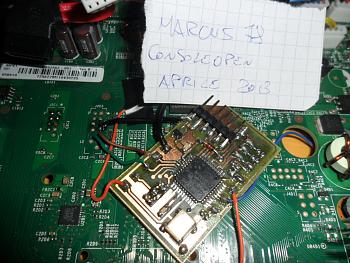

slim trinity 16xxx
chip made pocoyo...ottimi e intuitivi

rst 55 cm cavo tipo xecuter il resto dei fili giusto per arrivare al chip.
tempi di avvio nella norma.

[feroandferos]

ciao a tutti

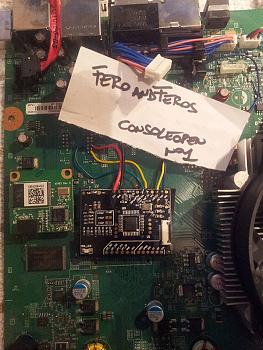

Trinity appena sfornata . RGH2 dash iniziale 16202
Squirt 260 con boot sempre intorno ai 5-8 secondi


rst 55 cm
ciao

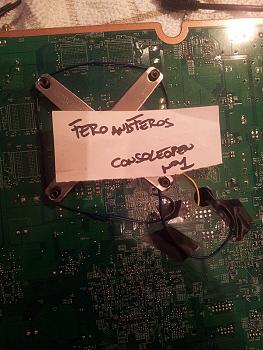

[feroandferos]

Lo so che lo squirt per una falcon è sprecato, ma avevo solo quello
Falcon Dashboard 16203 (attuale) rst 55 cm circa glitcha in 1 max 2 boot
Fakeanim installato

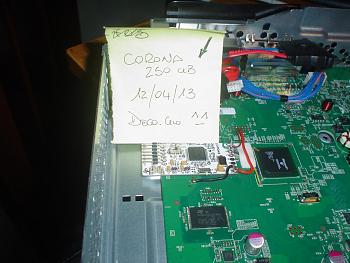

[deco.gio]

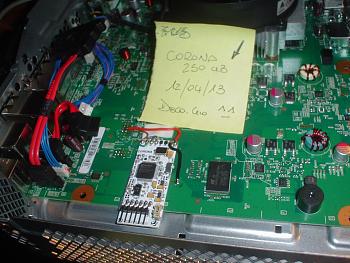

corona 250 gb chip clone tx rev D
-timming 4-3
-cap 2-3
-tolto condensatore C8
-post giusto per arrivarci...

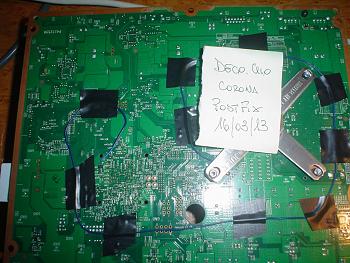

-rst 55 cm avvolto xclamp vi allego foto di istallazioni precedenti



-tempi nel minuto....

[Babilozzo]

Falcon rgh2 del mio amico Cioci, installazione rifatta qualche mese fà.. , un pò più ordinata, il timing non lo ricordo più e cmq è uno squirt.. avvio entro il minuto e mezzo, nessun freeze all'avvio o blocco in game che io sappia ad oggi

Spero che le immagini siano soddisfacenti hehhe
[url=http://postimg.org/image/r77wcyyax/][/url][url=http://postimg.org/image/la8m9w6jt/][/url][url=http://postimg.org/image/6w58i5kq1/][/url][url=http://postimg.org/image/k6ohxxlwp/][/url][url=http://postimg.org/image/87hl4d5pl/][/url][url=http://postimg.org/image/ge9kvxvs9/][/url]

[mimmos82]

Corona v1 250gb (mi ha fato dannare ma alla fine ho vinto io..grazie pocoyo2 per i consigli)
Chip mimentico collins v4 by pocoyo2, VCC e GND awg 30 doppio, CPU_RST E POST cortissimi, resistenza su reset attiva, timings 4_3, tempi a volte istantanei a volte entro i 10-15 glitch...siamo nella norma comunque!

[URL=http://imageshack.us/photo/my-images/854/cimg2833.jpg/][/URL][URL=http://imageshack.us/photo/my-images/585/cimg2827n.jpg/][/URL][URL=http://imageshack.us/photo/my-images/441/cimg2826p.jpg/][/URL][URL=http://imageshack.us/photo/my-images/703/cimg2821.jpg/][/URL]

[mimmos82]

...altra Corona ma V3 senza POST:
chip mimentico collins v4 by pocoyo2,
VCC e GND doppi il resto awg30,
CPU_RST E POST cortissimi,
POSTFIX TX, timing 4_3,
da aperta solo senza scocche, tempi 3 glitch e avvio a volte entro 10 glitch...da chiusa i tempi si sono allungati a 15-20 glitch...tenterò fix condensatore da 33 e vediamo..

[URL=http://imageshack.us/photo/my-images/197/cimg2850.JPG/][/URL][URL=http://imageshack.us/photo/my-images/547/cimg2843.jpg/][/URL][URL=http://imageshack.us/photo/my-images/819/cimg2842x.jpg/][/URL][URL=http://imageshack.us/photo/my-images/715/cimg2840a.jpg/][/URL]

[deco.gio]

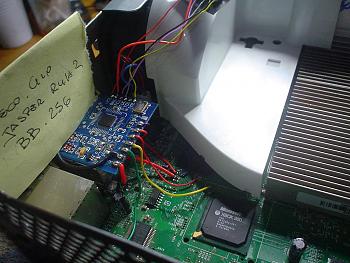

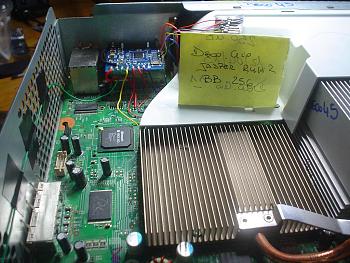

jasper BB rgh2:
-chip Matrix v3
-timming B
-rst da 70 cm circa posto lungo la carcassa metallica (istallazione tipica X-ray)
-boot da rgh2

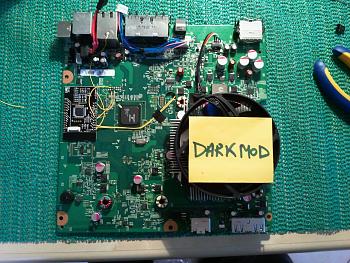

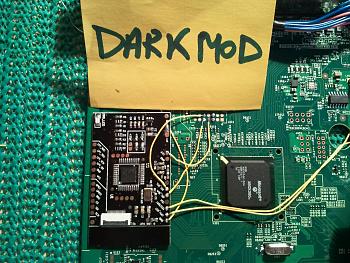

[darkmod]

Corona V2
-chip Squirt360
-timming minusone_nr
-rst da 55 cm circa
-boot nella norma

[feroandferos]

Trinity RGH2.0
-chip Squirt360
-timming bga_alwayson
- rst 50 cm
- boot: 1 ; 2 ;1 ;3 ;1 ;1 cicli
