[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[nexus]

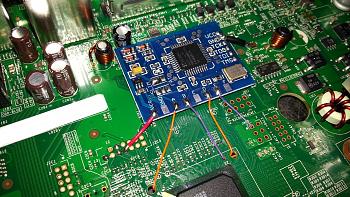

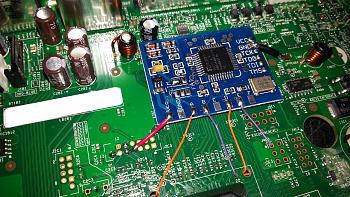

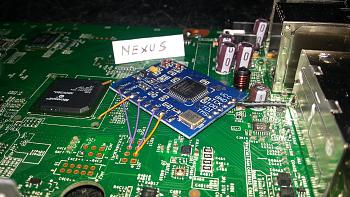

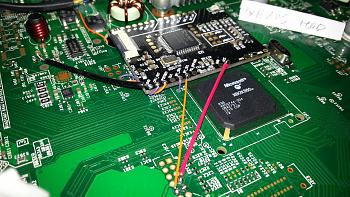

Stampata stamattina Corona 4gb V2

- Reset 12 cm
- Timing 4_3
-Matrix Glitcher clone
-Tempi d'avvio intorno al minuto, in alcuni momenti anche istantanei !!!





Cloni forever !!!!!

[deco.gio]

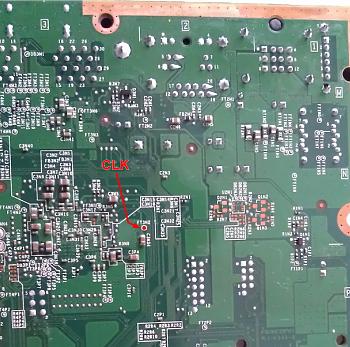

prova ad usare clk alternativo
prova a mettere timming alt
metti un condensatore da 330 pf tra rst-gnd

monto i matrix con piacere..e so' come trattarli...

[gtalexandro]

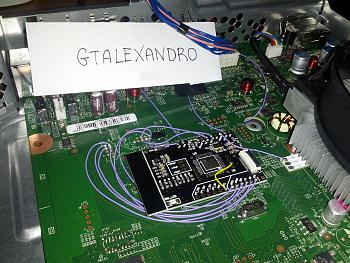

Squirt1.2 originale +post fix
tempi di boot entro 30 secondi
nella foto non c'è, ma ho abilitato i condensatori da 220 e 50 uF

[nexus]

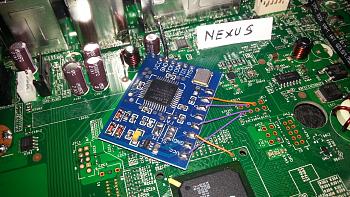

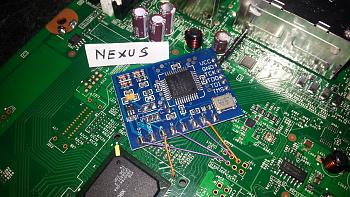

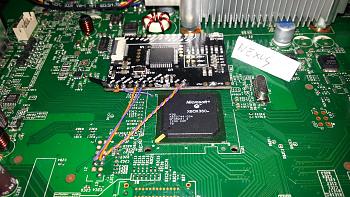

Per battezzare la domenica con la neve oggi mi hanno portato una Corona V4 white

- Matrix v2 clone
- Timing 4_3
- Post_out sotto la CPU

Tempi d'avvio i soliti sempre nel minuto e a volte immediati!!!!Come gli dice la testa ma nei limiti !!!!

[ovlas]

fix effettuato:
slim 4gb trinity 16197
con dgx partita di culo allungando il post a 120cm,presa la cpukey non ho fatto più prove..me ne sono scappato per pazzo
messo l'unico chip che mi avanzava...un matrix v3 clonazzo vendutomi dal buon vecchio spyro
fix fatto su suggerimento dell'amicone razorback che ringrazio nuovamente perchè mi sopporta dissaldando i 220pf onboard e mettendo un 270ceramico...
la saldatura del clock è voluta in quel modo toccando la resistenza perchè il multifilo xecuter è più grosso del paddino,quindi per dargli più "appoggio" ho fatto in quel modo (non credo succeda qualcosa...)
cmq a fronte di un estetica non perfetta rispetto al mio solito,boot entro il minuto....

[url=http://postimage.org/image/hiyofaged/][/url]

[url=http://postimage.org/image/rub17y83p/][/url]

[url=http://postimage.org/image/y9a24meth/][/url]

[url=http://postimage.org/image/ynbe47yx1/][/url]

[url=http://postimage.org/image/6sych1d3r/][/url]

[url=http://postimage.org/image/3r7k72zyv/][/url]

[url=http://postimage.org/image/giqsapg2f/][/url]

[Armand]

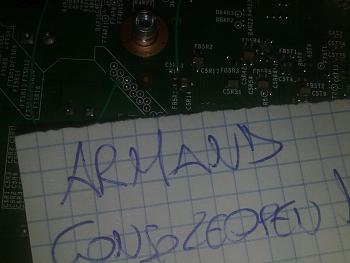

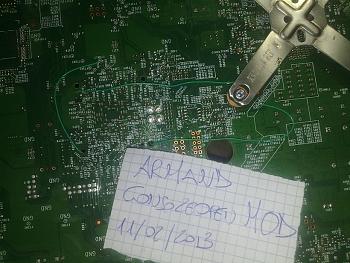

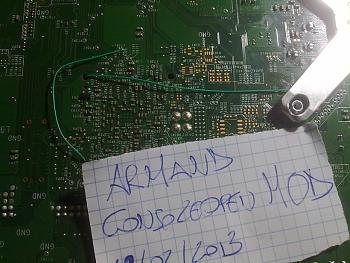

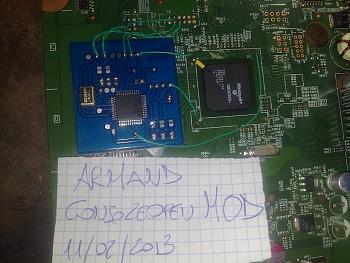

corona V1, mio chip..tempi buoni! diciamo 5-6 di media

[nexus]

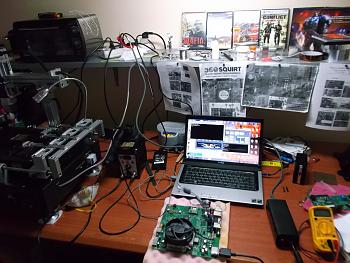

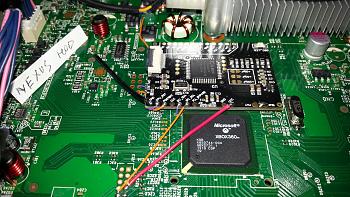

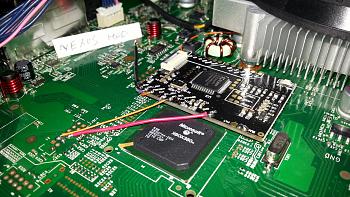

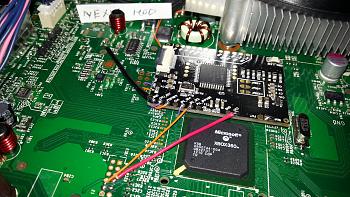

Oggi la solita Corona v4

- Clone squirt360

- Post_out sotto la CPU

- Rst da 12 cm

- Timing 4_3

Ho notato che nei cloni squirt in questo caso questo, bisogna utilizzare i Timing del team xecuter no quelli dello squirt ex minusone.nr.
di fatti mettendo quelli del team squirt il chip non lavora.
Posizionato in quel punto lì (dove passa la vite) il chip lavora molto bene come tempi d'avvio


Posto le immagini





ringrazio il mio amico aquilus per il test del chip

[Armand]

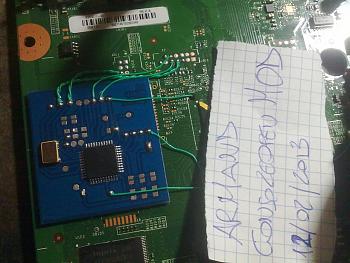

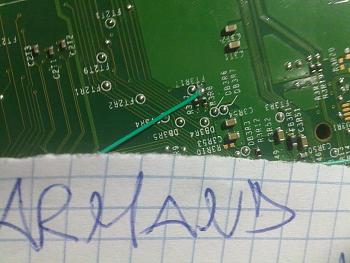

Corona V3, mio chip, timing 2_3 boot medi 4-6 cicli!

[wacjoker]

Corona v2 con CR3 Lite clone; ecco i miei setting:

LK1: Aperto
LK2: Chiuso
LK3: Aperto
LK4: Chiusi 1-2

S2 DIP SWITCH: 4-8
S4 DIP SWITCH: tutti OFF

Rispetto alle foto ho variato alcune cose, cioè i jumper su S2, poi ho tolto tutto quel flussante in eccesso...
Tempi di boot costanti sui 30/45 secondi con qualche avvio immediato sopratutto a "freddo"...

[nexus]

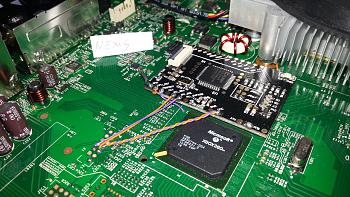

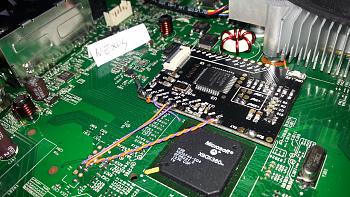

Oggi una bella V2 sfornata come dio comanda

- Chip clone 360squirt

- Post_out sotto la CPU

- Timing utilizzato 4_3

- RST 12cm

- tempi d'avvio i soliti a volte immediati al quinto glitch max nel minuto !!!

Posto le immagini:

[X-ray]

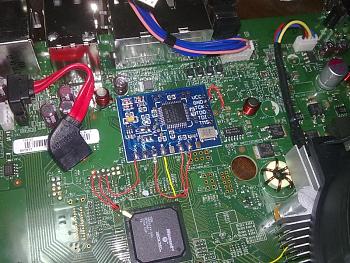

In attesa di capire cosa è successo con quelle foto diamo il benvenuto al nostro nuovo utente "gunsmoke" e la sua Corona V3

[brunosso]

[URL=http://imageshack.us/photo/my-images/33/50062299.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/803/22662994.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/832/67925370.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/200/94618613.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/163/22173462.jpg/][/URL]

Appena sfornata. Finalmente una v4, dove ho potuto testare il mio pinheader. Lavoro pulito e veloce.

Solito clonazzo rosso che mi accompagna dal 2011

[Netkar]

WIP



Inviato dal mio iPhone 5 usando Tapatalk

[djsaso]

ecco una falcon con RGH2, è pizzosa e lentina, sto ancora trovando i migliori fix sta del fatto che il timing attuale migliore è il B.Mi fisso che gliccia tardi perchè sono abituato con RGH normale che parte a razzo metre questo 6 10 glitch e poi via...pizza pizza pizza..
a
consiglio per i fix? attualmente ho provato RST quanto basta, condensatore da 220 su rst e timing, solo che mi sta antipatica e mi sono fermato. Oggi se ho voglia provo a mettere resistenze sull'RST da 1, 3,3 o 10 ohm.. sono senza voglia XD ahah

[mauryxxx76]

Installazione su trinity dopo recupero key con DGX.Prima volta RGH veterano Jtag.

[ovlas]

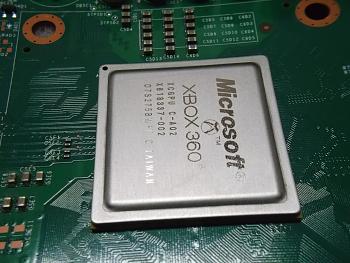

corona v4 (saldato postout sotto CPU)
dash 15574 (con dgx partito xell entro il minuto,usato cavi normali con rst corto e post lungo...)
chip squirt 1.2b clonazzo (strapagato purtroppo per la fretta di non aspettare...)
rst55cm avvolto a spirale sotto(mi seccavo a fotografare un filo...)
220pf onboard
timing minus-r
boot variabile, a volte immediato al primo ciclo, ma comunque entro il minuto...

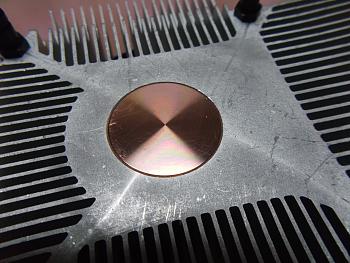

cambiata la pasta termica con articsilver 5
ringrazio razor,spyro e brunos per la pazienza


[url=http://postimage.org/image/r0yvylgej/][/url]

[url=http://postimage.org/image/le2j14dvv/][/url]

[url=http://postimage.org/image/kd2abzwwb/][/url]

[url=http://postimage.org/image/w3g7tdpor/][/url]

[url=http://postimage.org/image/p1ia76m2z/][/url]

[url=http://postimage.org/image/vghb3ussr/][/url]

[url=http://postimage.org/image/rf4tbxpvv/][/url]

[url=http://postimage.org/image/oimdpe9fv/][/url]

[url=http://postimage.org/image/6tumxrxor/][/url]

[zeruel85]

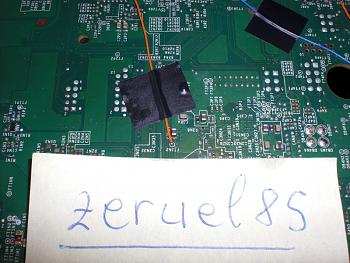

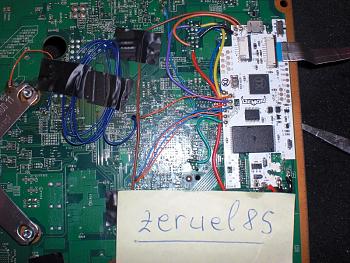

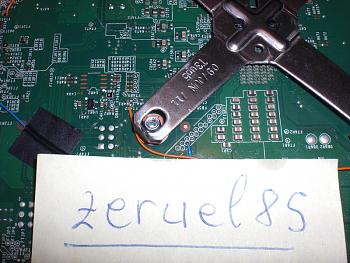

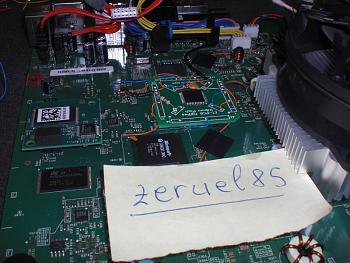

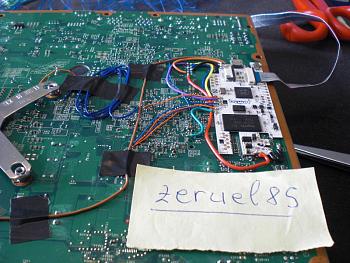

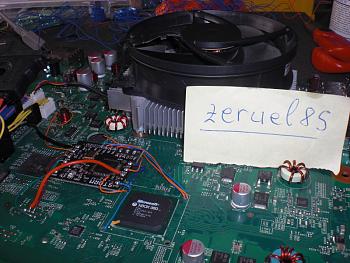

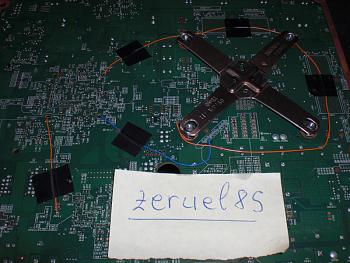

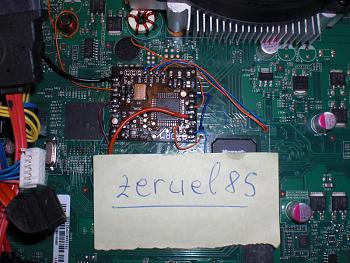

Trinity personale, dual nand con TX Demon e Storm360 V2 revB:













Tempo medio di accensione circa 20 secondi.

[zeruel85]

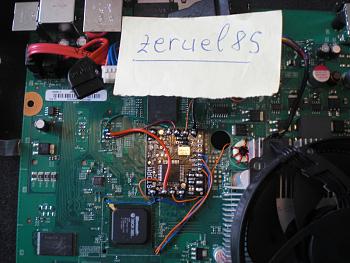

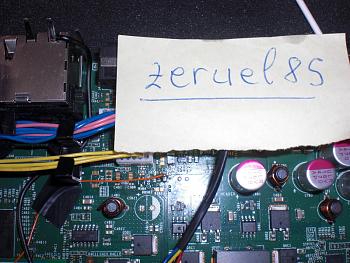

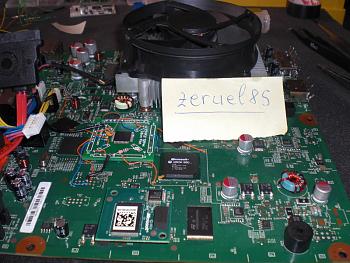

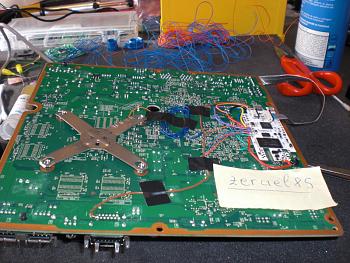

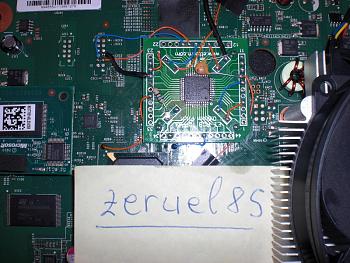

Trinity con chip autocostruito da me:















Tempo medio di accensione circa 10 secondi.

[djsaso]

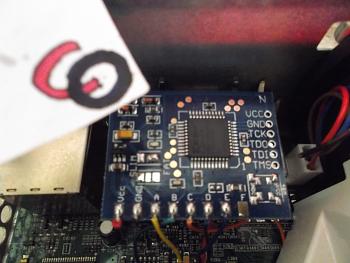

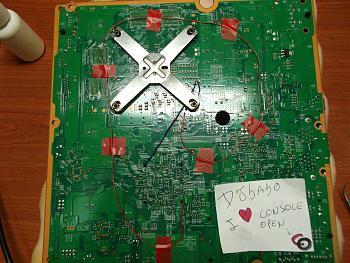

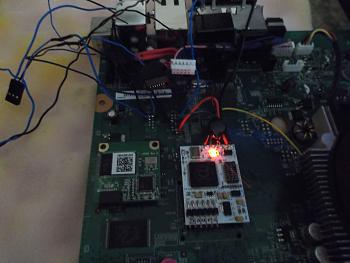

ecco un bel rgh su trinity con DGX

ho recuperato la cpu key cosi:
non ho toccato i fili in dotazione, ho solo usato il cavo giallo + corto per RST e il cavo blu per il post che è bello lungo. Ho presp la cpu key in 1 min

una volta montato il dgx faccio un controllo completo, pasta termica a gogo, mo si che è fresca

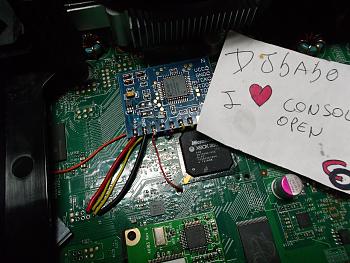

alla fine ho montato un matrix

ho usato per rst il filo awg30 da 55Cm e un condensatore da 220 + 47in parallelo. Ho messo una resistenza che adesso non ricordo il valore, poi controllo e edito il messaggio. I tmepi sono ottimi, quasi sempre sui 10 20 secondi, qualche volta 30 ma non è la fine del mondo ahah

[djsaso]

mi spiegate come diavolo è che ogni volta mi ritrovo tutto sotto sopra?! più sistemo e più c'è casino! mha! XD ahah
