Glitch mod - versione light

**rf1911** · 23-10-11

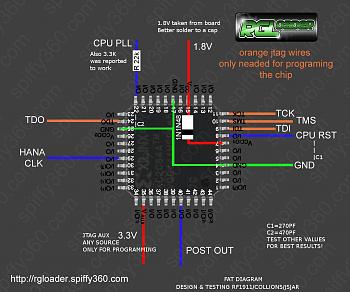

Eccovi una immagine dello schema per il glitchmod appena testato su jasper.

L'unica cosa è che ho usato il regolatore in quanto per prima cosa volevo controllare la fattibilità con 1 diodo solo. Funziona perfettamente. Domani proverò prendendo l'1.8 dalla piastra.

Glitch mod - versione light-cheap-mod.jpg

Diagramma RF1911/JSJAR

Aggiornamento: La resistenza è 22k (non 2k2). Potete provare anche 3k3. L'1.8 da piastra funziona benissimo. Meglio se preso da un condesatore. Ora ho poco tempo, quanto prima aggiorno lo schema.

**Raiden** · 23-10-11

Ed ecco milioni di cinesi che clonano ...

**rf1911** · 24-10-11

ahahhaah .... comunque ci vogliono un po' più di test... adesso sulla jasper va bene. I tempi di avvio sono allineati.. Provo sulla falcon stasera..

**Razorbacktrack** · 25-10-11

E per slim ?

**Electron^-** · 25-10-11

Penso di poter sacrificare un coolrunner per fare la prova su slim ^_^

**rf1911** · 25-10-11

Prove realizzate da un caro amico..

Messo condensatore 0.047 (471) sul PLL. Su jasper tempi incredibili!

https://dl.dropbox.com/0/view/y9vg39...023_013048.jpg
https://dl.dropbox.com/0/view/bllkvz...024_222348.m4v

Putroppo non mi sono rimasti chip, altrimenti te lo avrei inviato!

**X-ray** · 25-10-11

non posso vedere il video da questo pc, che tempi?

**rf1911** · 25-10-11

Originariamente Scritto da X-ray

non posso vedere il video da questo pc, che tempi?

Immediati!!!

guerrierodipace · 25-10-11

eheh anche qualche produttore si lamenterà.complimenti per i test

**Electron^-** · 25-10-11

rf, mi confermi che è qesto il chippetto?
XC2C64A-7VQG100I

**rf1911** · 25-10-11

No quello è la versione a 100pin! Forse puoi adattarlo, mi sembra che si possa fare, tempo fa lo valutai... devi trovare i pin giusti però! Guardati il datasheet!
http://www.xilinx.com/support/docume...eets/ds311.pdf

**beat93** · 25-10-11

avvio immediato... ma quindi ragazzi con questo chip si riesce a fare il rgh?? si riesce lo stesso a programmarlo?? volevo sapere dove trovare questo chip...

**rf1911** · 25-10-11

Originariamente Scritto da beat93

avvio immediato... ma quindi ragazzi con questo chip si riesce a fare il rgh?? si riesce lo stesso a programmarlo?? volevo sapere dove trovare questo chip...

Non lo trovi.. questo è lo schema per farselo a partire dal solo chip e opzionale il pcb per convertire da VQ44 a dip 2.54. Funziona come detto su fat, non ho una slim da testare.

**brunosso** · 25-10-11

Per Programmarlo basta prendere i 6 pin corrispondenti al JTAG ed alimentare a 3.3V???

**Sfrangebob** · 25-10-11

il codice in VHDL che hai usato e' sempre lo stesso?

**rf1911** · 25-10-11

@brunosso: dato che ero lì a prepararlo ho collegato tutto anche l'1.8
@sfrangebob: sì

Cercherò di testare se è possibile usare l'1.8 della piastra

**brunosso** · 25-10-11

Originariamente Scritto da rf1911

@brunosso: dato che ero lì a prepararlo ho collegato tutto anche l'1.8
@sfrangebob: sì

Cercherò di testare se è possibile usare l'1.8 della piastra

quindi possiamo bypassare l'uso del prototipo Coolrunner, con il solo chip a 44pin, e le due alimentazioni a 1,8 e 3,3 e resistenza e diodo?

**pocoyo2** · 25-10-11

Originariamente Scritto da brunosso

quindi possiamo bypassare l'uso del prototipo Coolrunner, con il solo chip a 44pin, e le due alimentazioni a 1,8 e 3,3 e resistenza e diodo?

Esatto

Inviato dal mio HTC Desire HD

**brunosso** · 25-10-11

come diodo dite che questo va bene?

VISHAY SEMICONDUCTOR|1N4148W-V-GS08|DIODE, FAST SWITCHING, 100V | Farnell Italia

**rf1911** · 25-10-11

Riporto test fresco fresco.... Nessun diodo su Falcon, nessun ponte fra i pin!!! Coolrunner a 1.8v come da standard! Glitch con falcon immediato! Quindi domani testo l'1.8v preso dalla piastra. Se funziona adesso veramente basta il CHIP, una basetta anche millefori e una resistenza!! A domani!!
