Glitch mod - versione light

**Baccello** · 06-11-11

Ci sono riuscito a fare le modifiche per conto mio!

Glitch mod - versione light-modificato.jpg

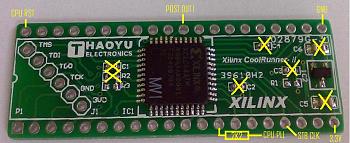

Praticamente dal Coolrunner ho tolto tutti i componenti escluso il regolatore a 1.8v, poi ho collegato i punti come da immagine non ho fatto il corto su R3 perché tanto sul pin 5 non ci va messo niente!
Xell parte dopo 1 secondo al massimo 2 dopo 10 test conseguitivi.

Modello Falcon v3 con ecc creato come da guida con Python (sia con il Pig che con il nuovo tool di Rogero non va).

@rf1911 grazie per la scoperta e per i test stavo per buttare via questo chip visto che era 4a volta che lo risaldavo da capo!

**rf1911** · 06-11-11

Bene! Come detto, basta il chip e 1.8 dalla board (c3c6, c5b6, u5b2). Per la programmazione smonti i mosfet u5b1 (5v->3.3) u5b2 (3.3->1.8) da una rrod e prendi il 5v/gnd da usb (testato da pocoyo2 funziona!)

La cosa dovrebbe essere funzionante anche per la slim. Quindi solo condensatore a 270pf!!

**D@rio** · 09-11-11

novità?

dai che ho creato la libreria del CPLD per eagle...

**rf1911** · 09-11-11

Spero di provare su slim entro un paio di giorni!

**Luke69** · 09-11-11

Non è ancora arrivata la slim a collions?

**rf1911** · 09-11-11

Sì anche a lui... andiam andiam di pari passo andiam lalalalalallalaalalalalla lala

ah.. Luke, aggiorna la tua firma...

**Razorbacktrack** · 09-11-11

Ecco gli schemi che avevo fatto io tanto per averne uno soltanto e non molti [url=http://www.multiupload.com/PTU04SQRVC]Multiupload.com - upload your files to multiple file hosting sites![/url]

**rf1911** · 09-11-11

Bel lavoro, ma già che ci sei mettici una lampadina... quello non è altro che lo schema del c-mod ripreso dalla diligent...

**Razorbacktrack** · 09-11-11

Led dove ? Nei 3v ? Oppure per vedere cpu_rst o post_out 1 ?

**brunosso** · 09-11-11

Originariamente Scritto da Razorbacktrack

Led dove ? Nei 3v ? Oppure per vedere cpu_rst o post_out 1 ?

Sarcasmo....

**Luke69** · 09-11-11

@rf: si la mia firma è poco aggiornata, a parte che adesso la slim è glitchata, sono entrambe a 13604 XD

**rf1911** · 09-11-11

Originariamente Scritto da Razorbacktrack

Led dove ? Nei 3v ? Oppure per vedere cpu_rst o post_out 1 ?

Si parla di versione light e tu mi rimetti i cond a 0.047... non servono... guarda.. leggiti l'altro topic aperto ora ora sulla slim. Chip, basetta (che TU hai) e condensatore su cpurst. Basta. Funziona benissimo. Tempi ottimi.

**Razorbacktrack** · 09-11-11

Pensando che è stabile ho voluto postarlo,niente

**rf1911** · 10-11-11

Originariamente Scritto da Razorbacktrack

Pensando che è stabile ho voluto postarlo,niente

Certo che è stabile.. quel modulo non serve solo per glitchare le console, cioè funzionare per un arco di tempo relativamente basso, quindi ovvio che il design della Digilent preveda i condensatori per stabilizzare.. comunque nn fa mai male rifare le cose, aiuta sempre a capire..

**Razorbacktrack** · 10-11-11

Lo so che non serve solo al glitch della xbox ,comunque su xboxhacker ho letto che se si usa un cond. da cpu_pll a gnd da 680pf ed invece di fare un collegamento diretto da cpu_rst allo xilinx ,usare un condensatore da 470 pf ai cui estremi vi siano collegati i due punti detti prima (quest'ultimo condensatore si può usare pure su slim) si migliorano i tempi di boot.

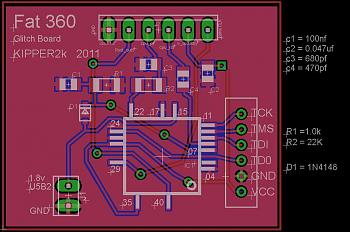

Edit : ecco lo schema
