help me!!! saltate piste u1d1 corona v2

**penzypep** · 03-03-13

ragazzi come da titolo ho fatto un casino...
dando ascolto al mio rivenditore...dopo aver letto la nand ed aver avviato xell per recuperare la dvd key ho provato a dissaldare la qsb del team matrix (il rivenditore mi aveva assicurato che era dissaldabile e riutilizzabile!!!)
e mi sono saltate 2 piste sulla piastra...ora la console non si avvia e soprattutto dovrei riscrivere la nand per avviare l'rgh....qualche anima pia mi darebbe una mano a trovare sti benedetti punti alternativi?
grazie ancora...allego foto del disastro!

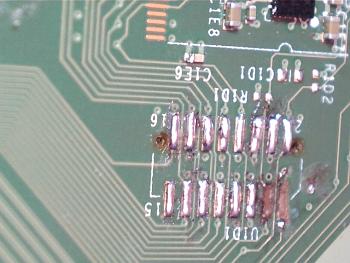

help me!!! saltate piste u1d1 corona v2-dsc_02082.jpg

Clicca l'immagine per ingrandirla.

Nome: DSC_02082.jpg
Visualizzazioni: 36
Dimensione: 257.3 KB
ID: 9413

spero che la foto si veda...è quanto di meglio sono riuscito a fare..mi spiace...cmq le ho numerate 1 e 2 per evidenziarle(anche se non ve ne era bisogno)
grazie anticipatamente

**Baccello** · 04-03-13

Ma guarda il rivenditore aveva ragione. il qsb si può dissaldare e riutilizzare tutte le volte che si vuole. Qui il problema è stata l'attrezzatura e la mano di chi ha provato a toglierlo.
Il mio consiglio è di cambiare saldatore, poi se te la senti (ovvero se non vuoi fare ulteriori danni) puoi seguire le piste delle piazzole saltate che porteranno sicuramente da un'altra parte a cui puoi saldare. Ricorda che la parte opposta di solito è sempre piu' difficile e danni come quelli che hai già fatto possono portare alla rottura definitiva della console.

EDIT: come non detto sembrerebbe che vadano a finire sotto il Southbridge... mi sa che devi grattare.

**kazoom** · 04-03-13

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/10331-punti-band-corona-v2-strappati.html[/url]

segui le piste... qui si vede qualcosa

**penzypep** · 04-03-13

ok...fatto la console si avvia ed entra in xell (la vedo nelle impostazioni lan del pc non potendo vederla a video)
ora mi chiedo...con sto macello come faccio a scrivere la nand moddata ?
come collego la qsb o sd alternativa

**Babilozzo** · 04-03-13

Visto che si avvia xell ti prendi rawflash v4 e lo metti in una memoria usb rinominandolo xenon.elf assieme all' immagine hack.

[url]http://www.homebrew-connection.org/files/xbox/nand_flasher/dl_rawflash_v4.zip[/url]

leggiti bene il readme all'interno del pacchetto ... di solito ci mette 12 secondi a scrivere l'immagine una volta avviato, da quando vedi che non carica più nulla dalla memoria usb (eventuali led presenti sulla memoria usb) la lasci accesa un minuto per sicurezza e poi spegni. Cmq le ultime versioni di xell sono patchate per hdmi a video, invece se usi un cavo videocomposito (spinotti rca) allora è schermo nero

**penzypep** · 04-03-13

caspita....adesso non si riavvia di nuovo.....che disdetta....sto impazzendo...

**Babilozzo** · 04-03-13

Haa! mi sà che se non ponteggi le piste sui rispettivi pad che hai estirpato, nemmeno rawflash ti può salvare.
Ripristinare i collegamenti però è una cosa che fai se hai ad esempio una penna in fibra di vetro , o della carta vetrata in grana finissima ..mettendosi a grattare le piccole piste vicino ai pad strappati e poi bisogna farci attaccare lo stagno ecc ecc se non hai pratica fai delle prove su una scheda elettronica da buttare se non vuoi buttare anche quella console, oppure mandala a un modder professionista.

**penzypep** · 04-03-13

l'ho fatta avviare e la vedo in xell...era saltato il filo del ponte....ora una cosa non mi è chiara....come l'avvio in rawflash...o meglio come mi rendo conto se ha scritto la nand correttamente ed ha finito?

**Babilozzo** · 04-03-13

l'ho scritto al post #5.. mi sembrava abbastanza chiaro..
dopo che è avviato xell metti la memoria usb, aspetti finquando il led di stato sulla memoria usb non lampeggia più e dopo una 30 secondi spegni. se non hai una memoria usb con led aspetti semplicemente un paio di minuti.

**penzypep** · 04-03-13

Originariamente Scritto da Babilozzo

l'ho scritto al post #5.. mi sembrava abbastanza chiaro..
dopo che è avviato xell metti la memoria usb, aspetti finquando il led di stato sulla memoria usb non lampeggia più e dopo una 30 secondi spegni. se non hai una memoria usb con led aspetti semplicemente un paio di minuti.

scusami...quel post non l'avevo letto sorry ma a video..in hdmi non vedo xell.....cmq volevo sapere se fosse normale che la ventola giri molto velocemente all'avvio....

**Babilozzo** · 04-03-13

Beh.. se non lo vedi hai flashato un ecc con dentro una vecchia versione di xell

chissà come , lol... cmq le ventole devono andare a velocità normale/bassa. se girano più veloci probabilmente il dissipatore non tocca bene o si è danneggiato l'smc, controlla il dissipatore intanto, che sia ben saldo con l'xclamp attaccata..

**penzypep** · 04-03-13

Originariamente Scritto da Babilozzo

Beh.. se non lo vedi hai flashato un ecc con dentro una vecchia versione di xell

chissà come , lol... cmq le ventole devono andare a velocità normale/bassa. se girano più veloci probabilmente il dissipatore non tocca bene o si è danneggiato l'smc, controlla il dissipatore intanto, che sia ben saldo con l'xclamp attaccata..

ho flashato cn jrunner (ultima versione) ed ho usato uno squirt360 1.2 bga flashato con squirt-corona minusone nr (o simile)
per quanto riguarda la ventola...le claps sono apposto la ventola gira un po' come gli pare....parte sparata...rallenta per alcuni secondi e poi riattacca sparata....sigh....
è la prima console che mi capita na cosa simile....ne ho fatte 3 in precedenza ( 2 miei nipoti ed un amico) e tutto è filato liscio...ora che ho fatto la mia (credendo di aver fatto "esperienza sulle altre 3") problemi a non finire....sigh...(problemi logicamente dipesi da me)

ti aggiungo una foto del "ponticello" fatto...

**Babilozzo** · 04-03-13

Strana stà cosa che non vedi xell con l'ultima versione di jrunner dovresti avere xebuild 1.07 o 1.06 che cmq viaggia in hdmi..sulla mia corona v4 funziona a dovere.. vabbè ma le ventole durante il glitch è normale che rallentino un pò e poi riprendano.. è perchè attraverso il bus i2c (collegamenti scl sda) il chip rallenta la cpu per facilitare il reset. Controlla quei collegamenti al limite..Poi quando la console glitcha e il led di debug non lampeggia più anche le ventole si stabilizzano. Ma poi dovresti fare un video perchè non è che ci si possa rendere conto della effettiva velocità a parole.. Se poi vai a scaldare il dissi con un asciugacapelli e le ventole aumentano i giri di conseguenza allora l'smc è a posto.

Cmq mi sà che quel ponte da solo non basta.. serve un altro ponte sulla piazzola di fianco e devi collegare anche i rispettivi via.

**penzypep** · 04-03-13

sei gentilissimo per l'attenzione e l'aiuto che mi stai dando...
tornando a noi...mi risultava strana anche a me sta cosa..infatti ho preso la dvd key tramite indirizzo ip...
avevo fatto tutto porca trota non so perchè mi è passata per la testa di levare quella cavolo di qsb...uff
cmq ritornando al discorso glitch..noto che quando si avvia...la luce di debug del clpd dura 1 secondo e si spegne...la ventola continua a girare velocemente ed altra cosa che ho notato...è che una volta accesa non riesco a spegnerla se non togliando l'alimentazione direttamente....

**Babilozzo** · 04-03-13

Eh figurati.. ora cmq mi tiro a letto

allora mi sorge un dubbio se non si spegne più usando il tasto di accensione.. penso che xell non si avvi ma vada in crash

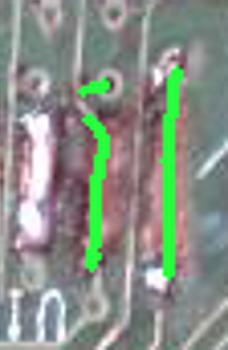

help me!!! saltate piste u1d1 corona v2-2.jpg

prova a rivedere i ponti come segnato sopra

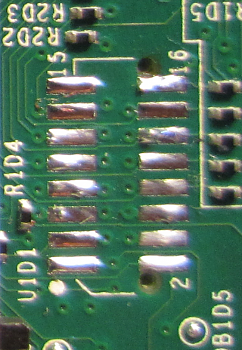

Questa invece è l'immagine del mio header anche se è una v4 dovrebbero coincidere, si riescono a vedere i collegamenti originari spero.

help me!!! saltate piste u1d1 corona v2-senzanome.png

**penzypep** · 04-03-13

ti giuro...non ce la posso fare...mentre stavo ponticellando i 2 punti che mi hai illustrato..vedo un pezzettino minuscolo che scorre sulla console...è saltato un condensatore!!!
non l'ho guardato manco di striscio!!!...uffa...e ora???? posso risolvere o ci devo mettere na croce sopra??'
sigh

**Babilozzo** · 04-03-13

Beh i condensatori si riattaccano senza problemi,.. magari domani

piuttosto non fare il collegamento fra il via e la pista più a sinistra , e nemmeno quello a destra! nella tua foto, guardando meglio con lo zoom si vede che non era collegato alla piazzola quel via. Del resto lo stampato è diverso dalla mia v4 .. Scusa se ti ho tratto in inganno ma a stè ore...

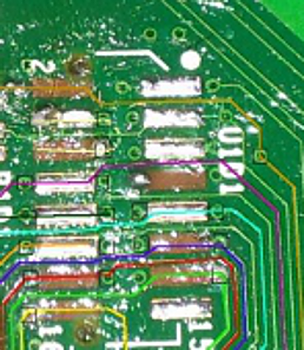

Questo è l'ingrandimento della zona di una v2..del post che ti ha linkato all'inizio kazoom
