Coolrunner Rev D corona v 2 non debugga

**Mauroz** · 06-01-13

Ho installato il coolrunner rev D su una corona v 2, ma il chip non debugga nemmeno.Ho messo timing 4-3.Ponte su 2-3, tolto il condensatore c15, ma non debubba nemmeno, c' è solo la luce rossa che il chip è alimentato.Cpu reset, sotto alla x clamp, non in quello alternativo

**Di4b0liK** · 06-01-13

sicuro che non sia una console senza post ?

**Mauroz** · 06-01-13

E' una 4 gb con nand sotto alla mainboard

**dottorniù** · 06-01-13

e quindi (se non dico caxxate) una v2 giusto? il post out lo hai saldato sotto la cpu? metti qualche foto che può aiutare.....

edit

sta scritto nel titolo che è una v2 e quindi il post out l'hai preso sicuramente dal processore.....la butto lì..... non è che hai invertito sda e scl

**Mauroz** · 06-01-13

ecco le foto

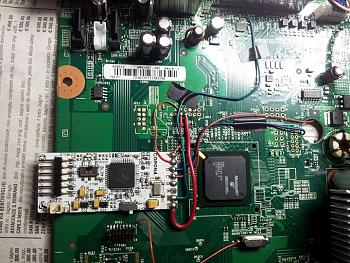

Coolrunner Rev D corona v 2 non debugga-20130106_160421-copia-.jpg

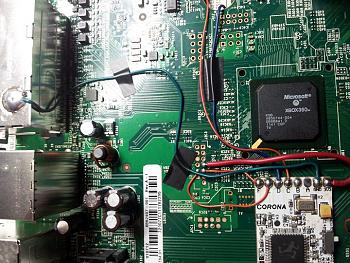

Coolrunner Rev D corona v 2 non debugga-20130106_160434-copia-.jpg

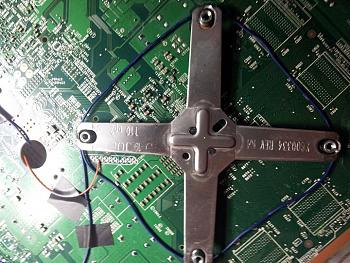

Coolrunner Rev D corona v 2 non debugga-20130106_160459-copia-.jpg

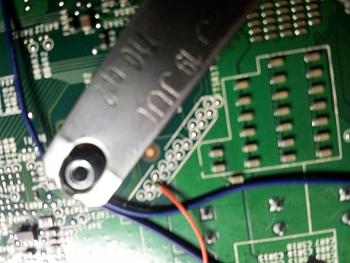

Coolrunner Rev D corona v 2 non debugga-20130106_160509-copia-.jpg

**dottorniù** · 06-01-13

ma scusa se è una V2 con il post-out messo li che vuoi che faccia?
se è una V2 devi saldare il post-out sotto la cpu...... vedi qua per capire di cosa parlo

**Mauroz** · 06-01-13

quello che dici tu non è per v4?
Questa è v2 con dash 14719

**dottorniù** · 06-01-13

C'è un Po di confusione sulle varie versioni e all'inizio le v2 venivano chiamate v3, v4, Mazinga z ecc. Comunque per toglierti ogni dubbio controllo sotto il dissipatore, se mancano le piste che portano dove hai saldato tu il post out.

se non sai cosa cercare posta una foto

edit

guarda ti faccio anche il favore di linkarti la guida per il riconoscimento

in effetti non tutte le v2 hanno il post-out segato ( sfigato io che l'unica v2 che ho fatto era senza....) comunque alla v3 trovi un'immagine di come si dovrebbe presentare la zona sotto il dissipatore nel caso che il post-out sia stato segato.

**Mauroz** · 06-01-13

Ecco le foto col dissipatore tolto

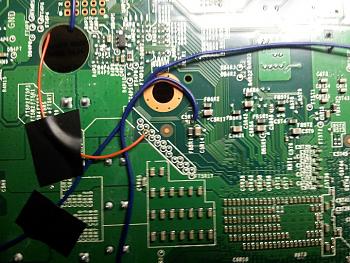

Coolrunner Rev D corona v 2 non debugga-20130106_165656-copia-.jpg

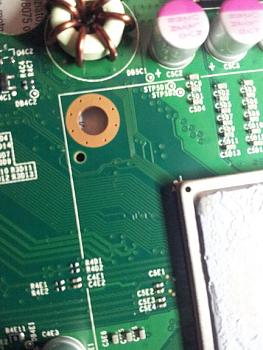

Coolrunner Rev D corona v 2 non debugga-20130106_165845-copia-.jpg

**dottorniù** · 06-01-13

ed ecco spiegato l'arcano..... come vedi la tua foto è uguale a quella della v3 sulla guida al riconoscimento che ti ho linkato.... mancano le piste tra cui anche quella che collega il post-out del processore con il punto dove tu hai saldato.

no pista..... no party

**Mauroz** · 06-01-13

Nel link dice che le v3 son tutte da 250, mentre la mia è una 4 gb, allora è una v4?Non può o non potrebbe essere una v4, perchè ha la nand sotto alla scheda madre, boh,il lotto è 1230X MFR 2012-07-23.Allora dovrebbe essere un caso particolare di v2 senza post out

**Netkar** · 06-01-13

è una v2 senza post

o postfix o saldatura sotto la cpu

**dottorniù** · 06-01-13

non sò risponderti ma pure io sono quasi sicuro di aver fatto una slim con controller phison che aveva il post-out segato...... che dire siamo fortunati!

**Mauroz** · 06-01-13

Originariamente Scritto da Netkar

è una v2 senza post

o postfix o saldatura sotto la cpu

Per postfix intendi quello xecuter, l' adapter?Quindi il cpu reset lo devo attaccare al 4 pin della cpu?

**dottorniù** · 06-01-13

yes il postfix e quello della xecuter e si il post out va sul 4°pin della cpu

**DevilIce** · 06-01-13

io ne ho fatte due di queste, sono normali

oramai quando vedo 2012 Giugno/Luglio, guardo direttamente nel processore

**Mauroz** · 06-01-13

Messo sulla 4 ball dal lato alimentazione cavo video ecc, ma continua a non debuggare?Forse sto confondendo tra cpu reset e post fix.Il filo della 4a ball va al pad D del coolrunner?
