pannello di controllo per hot air gun

[djsaso]

è lo stesso che uso io maledettamente appiccicoso...quindi,ricapitolando hai rimpallinato manualmente impostando teperature e flusso....ho visto che usi 2 termocoppie per monitorare le temperature...quindi nacora non hai provato con il pid....cmq mi sapresti dire che profili usi?io nei miei esperimenti uso quelli che ci sn nei datasheet della amtech

se lo tocchi conle mani ovvio XD ahahahha
il profilo lo imposto io cioè premo i pulsanti up della stazine saldante e aumento di 2 °C al secondo. Se metti sfere al piombo la temperatura di fusione è 183°C se senza piombo allora 225 o 230, cmq un minimo errore c'è. Il pid lo sto usando si, ma come fermaporta perchè ancora non mi è arrivata l0interfaccia XD

[djsaso]

ah,che cos'è quella quadrato che hai sotto il bga staccato,la 4 foto per intenderci....e che flusso utilizzi nella fase di reball,quasi nullo,vero?

un supporto in bachelite poggiato sul preheater. Il flusso 1,5 o 2 su una scala di 8. Sarebbe un soffio leggerissimo considerando l'ugello molto grande...

[liberty87]

io uso la regolazione della pistola per sverniciare e un po di errore lo commetto anche io XD ma gia 2 reballi riusciti cmq pomeriggio ti invio la lista del materiale che sto comprando,cosi per essere sicuro di non sbagliare dato che sotto la tua supervisione ed esperienza mi sento piu sicuro

[djsaso]

io uso la regolazione della pistola per sverniciare e un po di errore lo commetto anche io XD ma gia 2 reballi riusciti cmq pomeriggio ti invio la lista del materiale che sto comprando,cosi per essere sicuro di non sbagliare dato che sotto la tua supervisione ed esperienza mi sento piu sicuro

e fai male fidarti di me :P ahahahahahhahhahh io al momento ho tutto, unica cosa è il top in IR perchè sto usando la Hot gun, ma nel caso non riuscissi a usare il pid, allora non mi spavento proprio perchè mi trovo veramente bene con la pistola. Ho guardato con la lente mentre fondevano le sfere e si sono fuse tutte per bene, belle lucide, nessuna rappata per cosi dire stessa cosa quando ho saldato il BGA sulla scheda. Per essere il mio primo reballing è venuto veramente bene. Non ci sono artefatti grafici o altro. La console è superveloce

[djsaso]

è appena arrivata l'interfaccia RS232 TTL, vediamo!!! è l'ora della verità

[liberty87]

è appena arrivata l'interfaccia RS232 TTL, vediamo!!! è l'ora della verità

è l'ora della verità allora

[liberty87]

e fai male fidarti di me :P ahahahahahhahhahh io al momento ho tutto, unica cosa è il top in IR perchè sto usando la Hot gun, ma nel caso non riuscissi a usare il pid, allora non mi spavento proprio perchè mi trovo veramente bene con la pistola. Ho guardato con la lente mentre fondevano le sfere e si sono fuse tutte per bene, belle lucide, nessuna rappata per cosi dire stessa cosa quando ho saldato il BGA sulla scheda. Per essere il mio primo reballing è venuto veramente bene. Non ci sono artefatti grafici o altro. La console è superveloce

no,nn penso che faccioa male a fidarmi di te...sai sempre cosa dirmi e lo apprezzo tantissimo

[liberty87]

Eccomi djsano,ti propongo la lista k ti dicevo stamane:

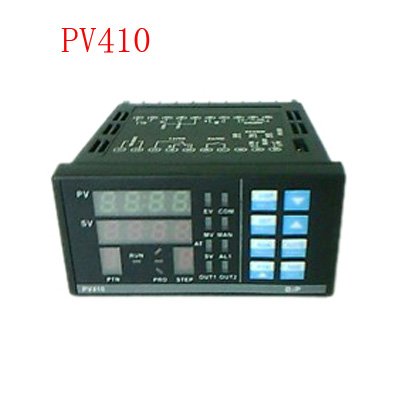

1)PID PV410

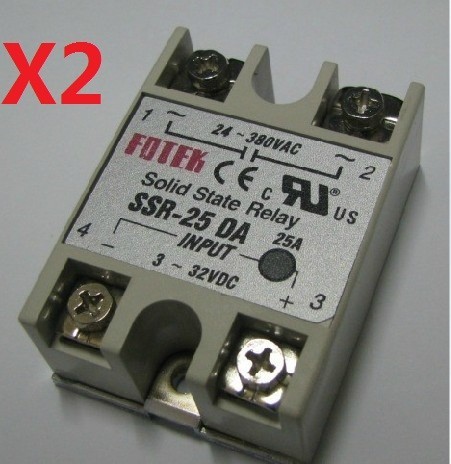

2) Relè SSR



3)Sfere 0,6mm PB



4)Nozzle 40x40 (è l'unico k ho trovato,se hai suggerimenti su dove posso trovare il 39x39 fammi sapere)

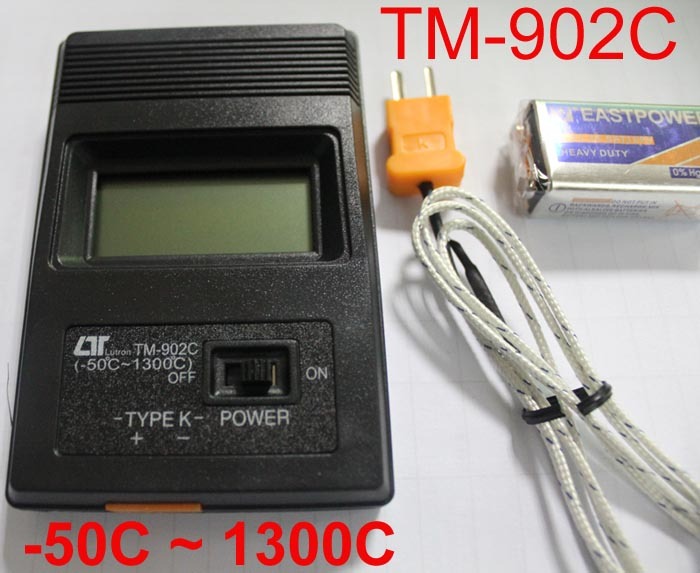

5)N°2 Temometro+termocoppia

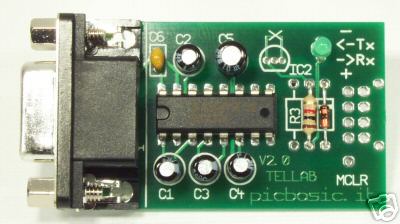

6)Porta RS232 TTL per PID



7)Treccia dissaldante (non so quale tipo prendere)

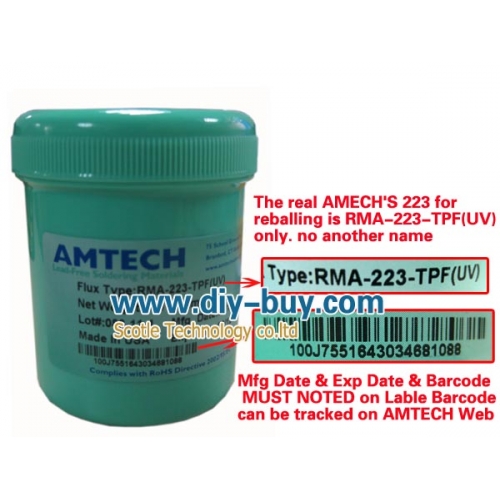

8)Flussante Amtech RMA-223-UV (TFP) UV

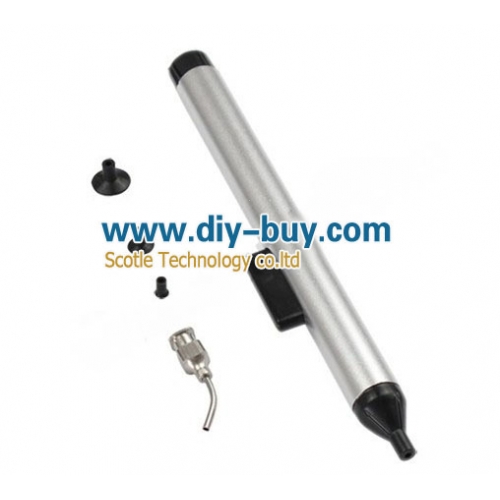

9)Penna Vacuum

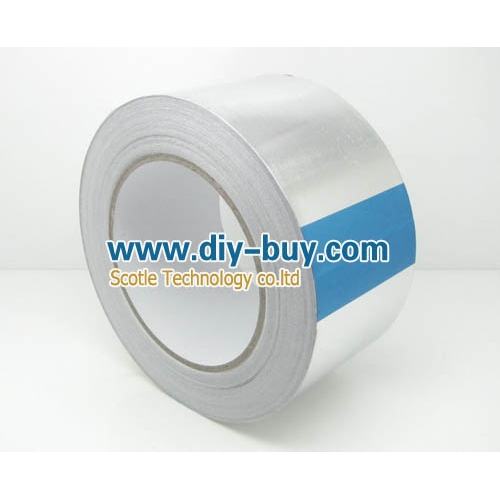

10)Nastro di allumino 60x40x0,06


A questo punti mi manca solo la punta per il saldatore per ripulire bga e pcb,quale mi consigli?
Spero che il materiale in elenco sia giusto.
Aspetto la sua sentenza sommo djsaso

[djsaso]

Eccomi djsano,ti propongo la lista k ti dicevo stamane:

1)PID PV410



2) Relè SSR



3)Sfere 0,6mm PB



4)Nozzle 40x40 (è l'unico k ho trovato,se hai suggerimenti su dove posso trovare il 39x39 fammi sapere)



5)N°2 Temometro+termocoppia



6)Porta RS232 TTL per PID



7)Treccia dissaldante (non so quale tipo prendere)


8)Flussante Amtech RMA-223-UV (TFP) UV



9)Penna Vacuum



10)Nastro di allumino 60x40x0,06


A questo punti mi manca solo la punta per il saldatore per ripulire bga e pcb,quale mi consigli?
Spero che il materiale in elenco sia giusto.
Aspetto la sua sentenza sommo djsaso

una reballing station? gli stencil e poi che preheater hai?

[djsaso]

Purtroppo non si trova, ho contattato il costruttore che mi ha detto che loro vendono i ricambi solo se fornisci il numero di serie della tua stazione...quindi Nisba.....mi piace molto il sistema a carrello che sorregge il top.

non riesco a far comunicare il pID con il PC. Ragazzi chi ci corre in aiuto??? Io ho la interfaccia RS232 TTL, ma il pid non fa niente! mi viene da piangere.... non capisco cosa sbaglio....

[SysClinic]

...allora...calma e sangue freddo.
Cominciamo con il controllare il funzionamento della seriale:

1) la seriale è abilitata nel bios? hai provato con un altro pc?
2) installa ubuntu/linux oppure usa una distro live cd
3) shell linux scrivi sudo minicom
4) controlla i messaggi che la seriale legge
5) nessun messaggop? seriale disabilitata...seriale guasta.
6) comincia a contattare il venditore del pid e informalo che non funge
Bye

[liberty87]

una reballing station? gli stencil e poi che preheater hai?

Di stencil ne ho ben 295 XD per reballing station intendi il supporto che tiene il bga e lo stencil? come preheater ho la mia bella stufa modificata XD sarà il prossimo acquisto....come punta per il saldatore,treccia dissaldante cosa mi consigli? non sono riuscito a trovare il nozzle 39x39...tu dove l'hai preso? hai qualche link?

[djsaso]

Di stencil ne ho ben 295 XD per reballing station intendi il supporto che tiene il bga e lo stencil? come preheater ho la mia bella stufa modificata XD sarà il prossimo acquisto....come punta per il saldatore,treccia dissaldante cosa mi consigli? non sono riuscito a trovare il nozzle 39x39...tu dove l'hai preso? hai qualche link?

si il supporto che tiene il BGA.
Air nozzles
[url=http://stores.ebay.it/CML-Supply/Hot-Air-Nozzles-/_i.html?_fsub=3045354017&_sid=44574077&_trksid=p46 34.c0.m322]eBay: CML Supply[/url]
Punte saldatore a seconda del saldatore che hai. Cmq prendi tunte a fetta di salame e a taglio. Trecciola io uso queste qui:
[url=http://www.ebay.it/itm/10-PCS-Desoldering-Wicks-Desoldering-Remover-No-clean-2mmx1-5m-Factory-Sale-/320809645764?pt=LH_DefaultDomain_0&hash=item4ab1be b6c4]10 PCS Desoldering Wicks Desoldering Remover No clean 2mmx1.5m Factory Sale | eBay[/url]

[liberty87]

si il supporto che tiene il BGA.
Air nozzles
[url=http://stores.ebay.it/CML-Supply/Hot-Air-Nozzles-/_i.html?_fsub=3045354017&_sid=44574077&_trksid=p46 34.c0.m322]eBay: CML Supply[/url]
Punte saldatore a seconda del saldatore che hai. Cmq prendi tunte a fetta di salame e a taglio. Trecciola io uso queste qui:
[url=http://www.ebay.it/itm/10-PCS-Desoldering-Wicks-Desoldering-Remover-No-clean-2mmx1-5m-Factory-Sale-/320809645764?pt=LH_DefaultDomain_0&hash=item4ab1be b6c4]10 PCS Desoldering Wicks Desoldering Remover No clean 2mmx1.5m Factory Sale | eBay[/url]

Questo è il kit e la stazione di reballing che ho:


Va bene come kit?
Sul sito dove hai preso il PID ci sn le punte che dici tu? perche sto prendendo quasi tutto li...se mi dai il link posso acquistare il tutto

[djsaso]

Questo è il kit e la stazione di reballing che ho:


Va bene come kit?
Sul sito dove hai preso il PID ci sn le punte che dici tu? perche sto prendendo quasi tutto li...se mi dai il link posso acquistare il tutto

io nn so che saldatore hai, è lo stesso del mio??

[liberty87]

ho un normale saldatore a stagno della philips col tastino....ci vuole un saldatore specifico?

[djsaso]

ho un normale saldatore a stagno della philips col tastino....ci vuole un saldatore specifico?

devi vedere il modello della punta del tuo saldatore. Ad esempio il mio monta quelle della akko.... guarda che modello di punte hai e poi ne parliamo. Cmq ci sentiamo domani perchè io adesso sono fuori ciaoo

[liberty87]

posso cominciare a ordinare tutto quello che ti ho fatto vedere?

[djsaso]

posso cominciare a ordinare tutto quello che ti ho fatto vedere?

come top che vuoi montare? la hot gun?? Io sto pensando a un IR perchè è più facile da controllare con il pid. La hot gun va bene per uso manuale dalla stazione stessa, o almeno questa è la mia esperienza ....... credo prorpio che monto un IR sopra e mi faccio una full IR alla fine

[liberty87]

come top che vuoi montare? la hot gun?? Io sto pensando a un IR perchè è più facile da controllare con il pid. La hot gun va bene per uso manuale dalla stazione stessa, o almeno questa è la mia esperienza ....... credo prorpio che monto un IR sopra e mi faccio una full IR alla fine

anche a me piacerebbe avere una stazione ir,ma intanto inizio cn la hot gun...pian piano sostituirò la hot gun con un top ir anche io ...hai capito se il problema della rs 232 dipende dal pid?
