Discussione: reballing e punti saltati su scheda video...

  1. #1
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6

    reballing e punti saltati su scheda video...

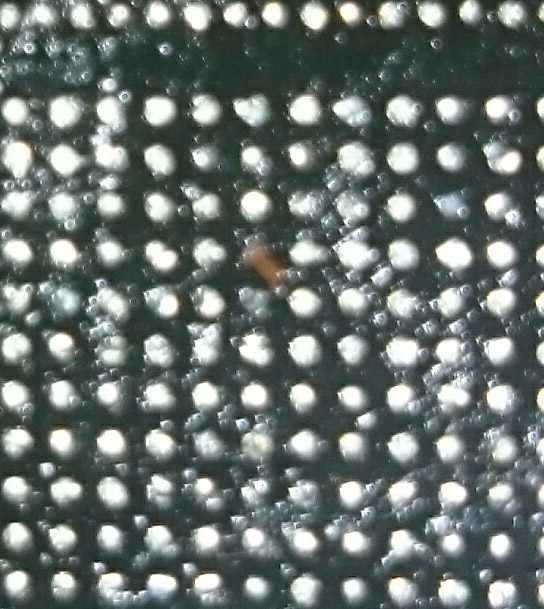

    salve, vorrei porvi una domanda...quando pulisco dallo stagno dopo aver dissaldato il chip su una scheda video, a volte è come se si staccassero dei punti direttamente dalla scheda, ora mi chiedo, sono punti superflui (da verificare dal data sheet del chip) oppure ormai la scheda è andata e posso recuperare solo i componenti?
    allego foto per capire
    grazie mille!
    Nome: PSX_20161012_184431.jpg
Visite: 273
Dimensione: 119.1 KB

    p.s.
    sono noob!

  2. #2
    Vip Member L'avatar di chojin
    Data Registrazione
    Aug 2011
    Località
    Arezzo
    Messaggi
    1,239
    sono punti superflui a volte se sono masse o non connessi proprio, se dal punto invece parte una pista non sono affatto superflui.

    La scheda tienila bella calda durante la pulzia, così non ti salta nulla.

  3. #3
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6
    ok grazie...era calda appena dopo tolto il chip...
    senza pista senza!!!
    quindi a volte possono essere anche più di uno?
    grazie di nuovo
    Ultima modifica di wizardonline; 12-10-16 alle 20: 20

  4. #4
    Vip Member L'avatar di chojin
    Data Registrazione
    Aug 2011
    Località
    Arezzo
    Messaggi
    1,239
    La foto si vede davvero male, ma a me quello pare averla la pista che porta ad un contatto...

  5. #5
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6
    Si la faccio meglio quando torno...è l'ingrandimento...

    Inviato dal mio D6503 utilizzando Tapatalk

  6. #6
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6
    Ma poi saltano così? A caso? Alla prima passata?

    Inviato dal mio D6503 utilizzando Tapatalk

  7. #7
    Vip Member
    Data Registrazione
    Apr 2013
    Località
    Terni
    Messaggi
    1,090
    delicatezza...ci vuole delicatezza

  8. #8
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6
    Orca putt, sono stato un piumino di seta :-(

    Inviato dal mio D6503 utilizzando Tapatalk

  9. #9
    Junior Member
    Data Registrazione
    Oct 2016
    Messaggi
    6


    Ecco forse si vede meglio!

    Inviato dal mio D6503 utilizzando Tapatalk

  10. #10
    Open Member L'avatar di joeh
    Data Registrazione
    Sep 2011
    Località
    Puglia
    Messaggi
    643
    Abbonda di flussante quando fai "la prima passata" e con trecciola vai delicato falla scorrere sul flussante e vedrai che difficilmente tirerai via i pads, è importante anche il tipo di punta del saldatore e la temperatura, non devi mai superare di molto il punto di fusione dello stato altrimenti i pads vengono via che è una bellezza.

  11. #11
    Regular Member
    Data Registrazione
    Jun 2012
    Messaggi
    435
    Che trecciola e k punta usi? A che temperatura è il saldatore?

    Inviato dal mio LG-H850 utilizzando Tapatalk

  12. #12
    Open Member L'avatar di joeh
    Data Registrazione
    Sep 2011
    Località
    Puglia
    Messaggi
    643
    Trecciola da 1,5 e non piú di 240 gradi

  13. #13
    Regular Member
    Data Registrazione
    Jun 2012
    Messaggi
    435
    240 gradi sn molto pochi....io uso l'isolder della jovy e quello si autoregola...ma qiando usavo quello regolabile ero sui 350 gradi

    Inviato dal mio LG-H850 utilizzando Tapatalk

  14. #14
    Open Member L'avatar di joeh
    Data Registrazione
    Sep 2011
    Località
    Puglia
    Messaggi
    643
    Metti 240 su una weller e poi ne riparliamo 😀
    E poi ti rispondi da solo se tiri via le piazzole.... La temperatura è troppo alta, e l auto regolazione lasciamo stare che è meglio😀.
    Se devi rimuovere lo stagno da un pads GND e un pads NON GND la temperatura di reazione e non quella di fusione, bada bene, è diversa. Se la stazione si autoregola al momento che sei sul pads GND aumentando la temperatura per assurdo a 300 e passa gradi, il risultato sarà che con la trecciola porterai via lo stagno dal punto GND ma porterai via anche il pads NON GND perchè piú fragile.
    Penso abbia detto tutto
    Ultima modifica di joeh; 17-11-16 alle 14: 14
    robyspidert likes this.

  15. #15
    Regular Member
    Data Registrazione
    Jun 2012
    Messaggi
    435
    Io uso il saldafore della jovy e mai alcun problema...x me è questione di avitudine...cmq o usi una weller o usi il saldatore del cinese 240° restano sempre 240 gradi...è come dire se pesa di piu un kilo di paglia o un kilo di ferro

    Inviato dal mio LG-H850 utilizzando Tapatalk

  16. #16
    Open Member L'avatar di joeh
    Data Registrazione
    Sep 2011
    Località
    Puglia
    Messaggi
    643
    Beh non è proprio come dici, e di saldatori ne ho provati a IOSA da quello del cinese a quelli piú blasonati, la differenza sta nel mantenere la punta a temperatura costante e se con la cinesina per farti un esempio veloce ci volevano 300/320 gradi per avere lo stesso risultato che ho ora con le citate weller a 240 circa.
    Un altro esempio veloce che posso farti é tra l altra stazione ERSA che non é proprio una cinema, peró per portare via i punti GND delle porte USB ps3 devo impostarla a 400 gradi mentre con la weller tra i 300 e 320 vengono via che è una bellezza.
    Ma poteri fartene tanti di esempi perchè di stazioni per lavoro ne ho usate davvero molte.
    Poi sta anche a te trovare la giusta calibrazione con la tua.
    robyspidert likes this.

  17. #17
    Regular Member
    Data Registrazione
    Jun 2012
    Messaggi
    435
    Dipenda da dove è posizionata la termocoppia nella punta

    Inviato dal mio LG-H850 utilizzando Tapatalk

  18. #18
    Regular Member
    Data Registrazione
    Dec 2011
    Località
    Modica
    Messaggi
    179
    Guarda io giusto ieri ho avuto pure un problema con un pad,saltato il pad ma la micropista ok, con filo di rame smaltato finissimo ho ricostruito il pad. Aiutati con un microscopio viste le dimensioni della pista

  19. #19
    Regular Member
    Data Registrazione
    Jun 2012
    Messaggi
    435
    Sn operazioni di routine in questo lavoro

    Inviato dal mio LG-H850 utilizzando Tapatalk
    robyspidert likes this.
