Asus x54h non accende

[GAMEPLAYCONSOLE]

Ciao ragazzi, ho un pc Asus x54h con scheda madre k54ly rev.2.0 che non accende, inserisco il cavo di alimentazione, accendo, e compare il led verde di accensione per mezzo secondo, poi si spegne e si sente un suono provenire dal connettore di alimentazione, il suono è simile al suono del tester quando c'è continuità. Questa è la foto della mobo

Le tensioni in uscita dal connettore di alimentazione ci sono, anche sul tasto di accensione e sui pin della batteria.

[Babilozzo]

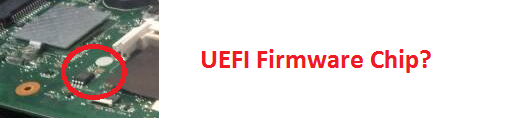

Può essere il "bios" o meglio il firmware uefi nel chip che lo contiene che si è danneggiato ma senza schemi io non saprei cosa misurare, dovresti vedere se arrivano le tensioni li datasheet..ecc ecc...

Ho buttato l'occhio perchè ha il pallino bianco...

[GAMEPLAYCONSOLE]

Ciao babilozzo, grazie per avermi risposto, io infatti non riesco a trovare lo schema per le misurazioni, comunque ora provo riprogrammare il bios.

[Scruffy]

il tic mi fa pensare che va in protezione. controlla omh su coil vga

[GAMEPLAYCONSOLE]

Ok, provo e ti faccio sapere, grazie scruffy

[dequ]

Ciao GAMEPLAYCONSOLE,
non ne ho la certezza ma se non ricordo male ic bios di quel apparecchio dovrebbe essere una 25Q64 della Winbond, a volte ti basta scaldarla per un po' con un asciugacapelli che il computer parte...............se sulla memoria trovi l'anno di produzione e la settimana se sono antecedent1 al 14 01 ti conviene cambiarla.
Logicamente la devi copiare con un programmatore esterno o cercarla sulla baia già programmata.


ps spero che il mio primo messaggio ti possa esser di aiuto

Buonlavoro

[GAMEPLAYCONSOLE]

Grazie davvero a tutti per avermi risposto, mo provo a seguire i vostri consigli, intanto che attendevo le vostre risposte ho reballato il power ic su galaxy tab, ora provo e vi faccio sapere

UP: Il chip del bios è 25Q32, ho provato a scaldarlo e stessa cosa, riscritto il firmware e stessa cosa, però ho notato che senzanil chip del bios non si sente più quel suono che sembra provenire dal connettore di alimentazione, quindi penso bisogna sostituirlo.

[Videolab]

Non è detto, senza il chip del bios la scheda madre non da l'avvio agli altri circuiti.
Quel suono che senti probabilmente è un DC/DC converter guasto, oppure sull'uscita di uno di questi c'è un corto circuito, il sibilo che senti è la bobina di questi circuito che è sceso di frequenza fin sotto i 15khz, quindi la bobina fa da altoparlante.
Che la SPI (bios) sia guasta dubito visto che sei riuscito a riprogrammarla.
Senza schema diventa un pò complicato

A questo link puoi scaricare la guida di riparazione:
[url]https://www.dropbox.com/s/zubwwag36e9w1wl/40188_ASUS_K54LY-Repa.zip?dl=0[/url]

[GAMEPLAYCONSOLE]

Stamattina ho provato ad accenderlo e non si sente più quel suono ma non accende. Comunque grazie Videolab, ora scarico lo schema per la riparazione.

Comunque ho notato che quando scrivo il bios con il programmatore GQ-4X4, se faccio una lettura, il dump non è mai identico a quello scritto, infatti dopo averlo scritto dopo mi dice verify failed.

[Videolab]

In questo caso potrebbe essere la SPI danneggiata.
Facendo Erase e poi il controllo che la spi è vuota ti da errore ?
Se non hai una SPI nuova, eventualmente te la posso mandare io.

[GAMEPLAYCONSOLE]

Ora provo, comunque me lo fa anche con altri chip bios di altri pc, io da poco ho il programmatore

[Videolab]

Per inserire la SPI nel programmatore che tipo di adattatore usi ?
Da saldare, lo zoccolino tipo zif, oppure la pinzetta ?
Comunque come ho già scritto in altri post, per le flash spi comprate EZP2010 o similari, costano circa 20 € e vi levate il pensiero con quel tipo di memorie.
Il tuo programmatore non lo conosco, quindi non saprei dirti cosa controllare.
Ha l'auto-detect della memoria che inserisci o devi selezionare tu manualmente il device ?
A volte anche se riconosce correttamente l'ID, potrebbero esserci problemi di falsi contatti che in lettura o scrittura generano errori.

[GAMEPLAYCONSOLE]

Uso lo zif adp-081 soic 8W
Ha l'auto detect della memoria, e posso selezionarla anche manualmente

Questo :

[Videolab]

Devi ripulire bene i pin della spi con ma treccia e poi una passata della fiber pen , in modo da ripulire i pin da ogni residuo di pasta salda.
Se continui ad aver problemi dovresti provare con una spi nuova per levarti il dubbio che non ci siano problemi al programmatore.
Nel dubbio se hai la possibilità provalo su un altro pc.

[Scruffy]

gameplay, se per il chip fai l'autodetect, poi il chip rilevato è identico al chip che hai? a me per esempio con il mio programmatore, a volte mi da una serie di possibili chip rilevati. li poi devo essere io a selezionarlo dalla lista che ho.

ps: come si chiama il tappeto nero che ricopre il banco da lvoro? ne ho cercata una ma mi hanno rifilato la pastica che si mette sui tetti e fa una puzza da non poterci stare e l'ho levata...

[GAMEPLAYCONSOLE]

Se faccio l'auto detect, mi rileva esattamente quello che ho.

Per il tappeto nero per il banco da lavoro, l'ho preso ad una ferramenta.

[Videolab]

Prova a fare la lettura del bios, ti salvi il contenuto, e poi fai la verifica del contenuto.
Comunque queste memorie possono essere protette dalla scrittura, quindi potrebbe essere che quando vai a riscrivere in realtà non riscrivi e quindi quando va a fare la verifica ti trova l'errore.
Dovresti provare con una SPI nuova.
Controllo nel software del tuo programmatore se può gestire i fuses di protezione.

[GAMEPLAYCONSOLE]

Ho capito, ho provato anche a leggere i settori e sono tutti sbloccati

[TheLinuxMafia]

ps: come si chiama il tappeto nero che ricopre il banco da lvoro? ne ho cercata una ma mi hanno rifilato la pastica che si mette sui tetti e fa una puzza da non poterci stare e l'ho levata...

OT: Credo si chiami inoleum o na cosa del genere.

Inviato dal mio SM-G935F utilizzando Tapatalk

[Videolab]

Ho capito, ho provato anche a leggere i settori e sono tutti sbloccati

In lettura si, però potrebbe essere che siano bloccati in scrittura, per evitare che il bios vengo sovrascritto erroneamente.
Più tardi ti posto una schermata del software del mio programmatore, però il mio è già mezzo professionale il TNM5000.
