Aiuto profilo PS3

[peppe1992]

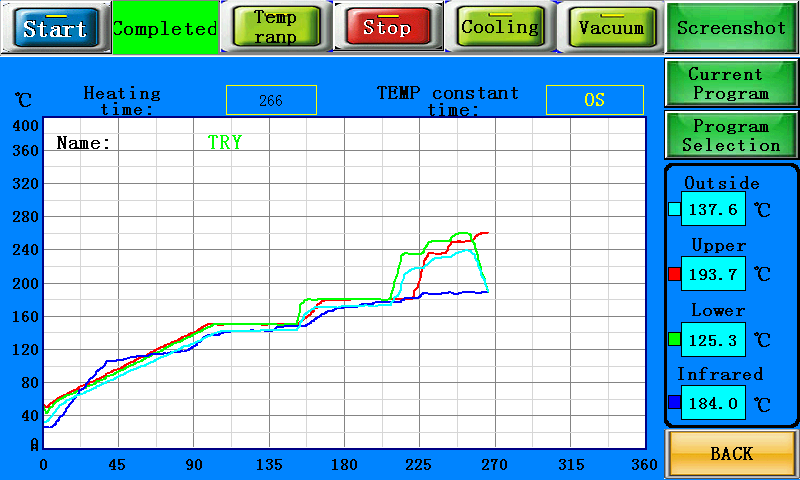

Salve a tutti ragazzi ho creato questo profilo vorrei sapere da voi molto più esperti se può andare bene per PS3, ovviamente se va bene devo modificarlo ancora per riuscire a riprodurre lo stesso profilo di temperatura sulla PS3 visto che questo l'ho provato su una scheda di dimensioni ridotte.

[peppe1992]

Ragazzi scusate se insisto. Qualcuno potrebbe darmi una mano?

[robgerr]

Ciao Dove hai misurato le temperature, bordo bga? Se si aumenta il tempo di picco di almeno altri 15 sec e poi se puoi fai scendere la temperatura (fase cool down di max 3° al sec).
Per le leghe leadfree i tempi di tal partono da 40 fino a massimo 90Sec (limite massimo consigliato)

[marco772005]

infrared, sarebbero i plate??

[robgerr]

Vuole dire Infrarossi e i platea sono a infrarossi

[marco772005]

si si, cosa vul dire lo so, ma in base all andamento della curva infrared credevo che fosse altro.... per me devi rivedere tutto il profilo, la parte plate è completamente sballata.
hai mai testato un profilo su una piastra madre di pc o altro? o vuoi iniziare subito con le ps3?

[peppe1992]

Ciao Dove hai misurato le temperature, bordo bga? Se si aumenta il tempo di picco di almeno altri 15 sec e poi se puoi fai scendere la temperatura (fase cool down di max 3° al sec).
Per le leghe leadfree i tempi di tal partono da 40 fino a massimo 90Sec (limite massimo consigliato)

Si le temperature le ho misurate a bordo BGA. Adesso modifico il profilo

[peppe1992]

si si, cosa vul dire lo so, ma in base all andamento della curva infrared credevo che fosse altro.... per me devi rivedere tutto il profilo, la parte plate è completamente sballata.
hai mai testato un profilo su una piastra madre di pc o altro? o vuoi iniziare subito con le ps3?

Questo profilo l'ho provato su una piastra di un vecchio PC fisso con dimensioni simili alla ps3. In che senso la parte plate è sballata? Devo fargli seguire la stessa curva del top e del bottom? O deve mantenere un andamento costante?

[Reset]

Questo profilo l'ho provato su una piastra di un vecchio PC fisso con dimensioni simili alla ps3. In che senso la parte plate è sballata? Devo fargli seguire la stessa curva del top e del bottom? O deve mantenere un andamento costante?

quello che posso consigliarti,non basarti sulle termocoppie rilevate dalla macchina, ma piazza termocoppie esterne 1 sopra la scheda, 2 tc ai fianchi del bga
