Popcorn BGA

**kilovolt** · 17-10-14

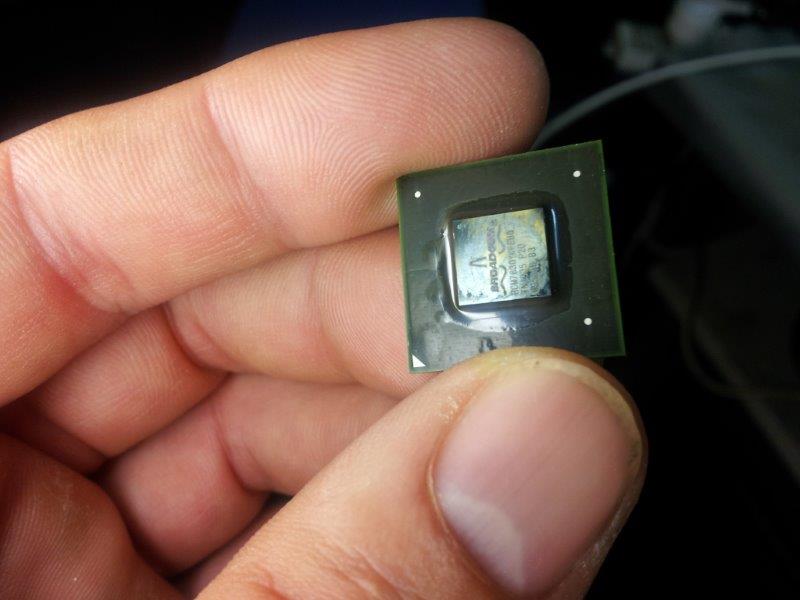

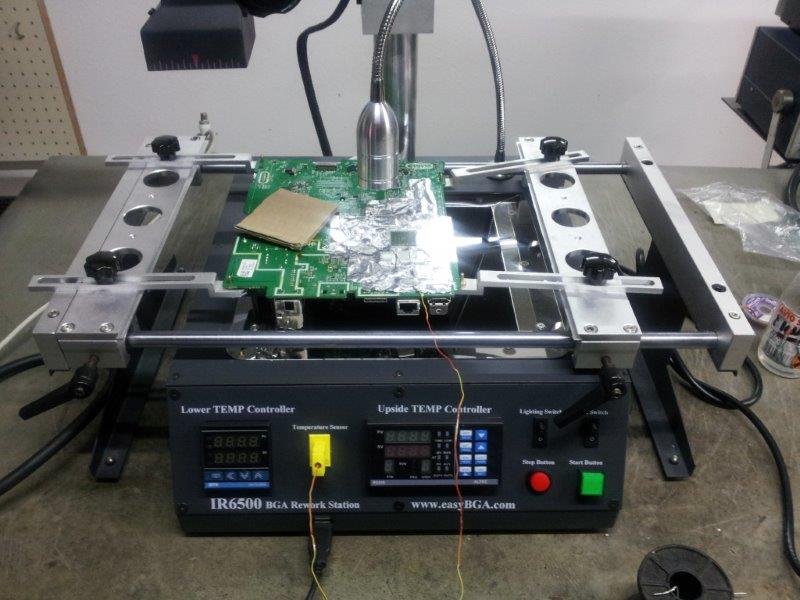

Ciao a tutti, volevo trovare una soluzione al mio problema... Quando effettuo un reflow o un reballing ottengo quasi sempre il popcorning del processore ma nn riesco a capire il motivo. Io utilizzo una full IR della AKY.Questo è il procedimento che seguo.;
Prima di tutto preriscaldo la scheda con il solo preriscaldatore fino a portarla a 110 gradi misurati a bordo BGA e la lascio cosi circa 30 minuti per togliere un po' di umidità e rendere il calore uniforme, poi porto su il prerisvaldatore fino a misurare una temperatura di 170 gradi bordo BGA per circa 10 minuti. A questo punto attivo il top heater e porto su la temperatura a step di un grado al secondo.. Primo step 185 gradi per 60 secondi. Secondo step 200 gradi per 40 secondi, terzo step 225 gradi per 30 secondi ma normalmente il chip popcorna già molto prima della fusione delle sfere di stagno. Ho anche provato a portare su la temperatura saltando gli step, quindi da 170 gradi fino a 225 tutti in un colpo senza però cambiare il risultato... La distanza del top dal BGA è di 2cm o 3cm, ho provato entrambe le soluzioni... Avete dei suggerimenti? Grazie

**marco772005** · 17-10-14

X prima cosa la deumidificazione dura qualche ora e non 30 minuti.
Secondo prova a portare il top a 4 cm e eroga piu calore nel preheat quando passi da 180 a 230.
Poi ad occhio mi sembrano troppe pause e troppo lunghe.... una volta che sei a 165/170 gradi parti con lo step finale e portalo a 230

**kilovolt** · 17-10-14

Si lo so che dovrebbe durare qualche ora ma pensavo potesse servire lo stesso, meglio di niente, dici che posso saltare allora lo step a 110?E se porto il preriscaldamento direttamente a 190 gradi e da li parto con il top può essere di aiuto? Grazie per la risposta, sei stato gentile

**marco772005** · 17-10-14

Se fai lo step a 110 lo fai x almeno 3 ore..... i 190 gradi dove li misureresti?

**kilovolt** · 17-10-14

A bordo bga

**kilovolt** · 17-10-14

Con le temperature mi riferisco sempre a bordo bga

**kilovolt** · 17-10-14

Ho aggiunto gli step quando vedevo che il chip esplode sempre, ho cercato il piu possibile di togliere umidità anche se come dici tu nn serve effettivamente a niente

**kilovolt** · 17-10-14

Ho provato anche ad andare su da 170 gradi fino a 235 in un solo step ma è esoloso lo stesso, per questo ho aumentato tutti i tempi

**marco772005** · 17-10-14

Una volta che arrivi a 165 o 170 gradi con il pre e ci rimani 1 minuto poi parti con il top dovrebbe essere sufficente.
Calcola pure che nn conosco la tua macchina... io ti parlo x linee di massima .
Con la mia macchina quando parto con il top il pre continua a salire insieme al top... la tua?

NB .. se non ce una risposta dopo 1 tuo intervento modifica direttamente il tuo post
