rimodernizzazione macchine di rework

[AtTiLa`]

Ehm dovrebbe usare un vetro termico per uniformare il calore non per isolarlo.

[marcus78]

Ehm dovrebbe usare un vetro termico per uniformare il calore non per isolarlo.

hai ragione.......

[djsaso]

cmq secondo me non è un problema

[marcus78]

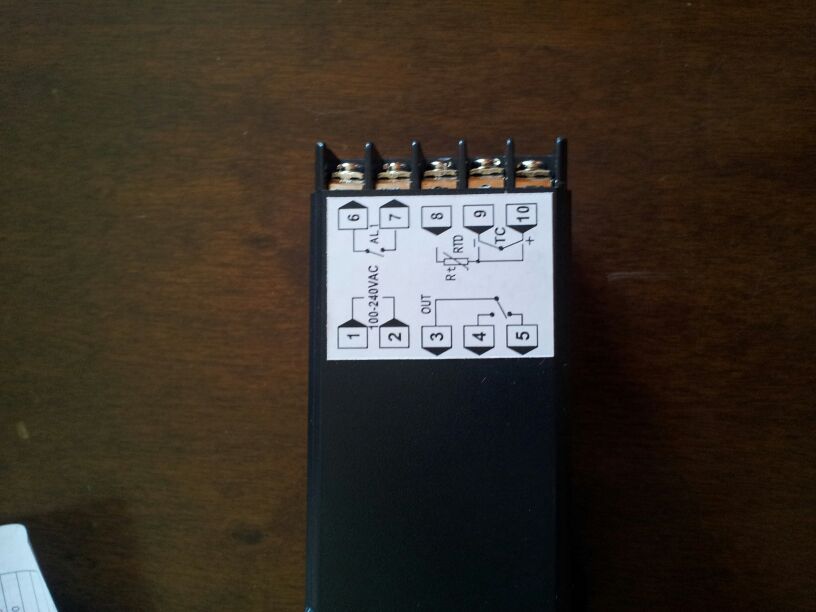

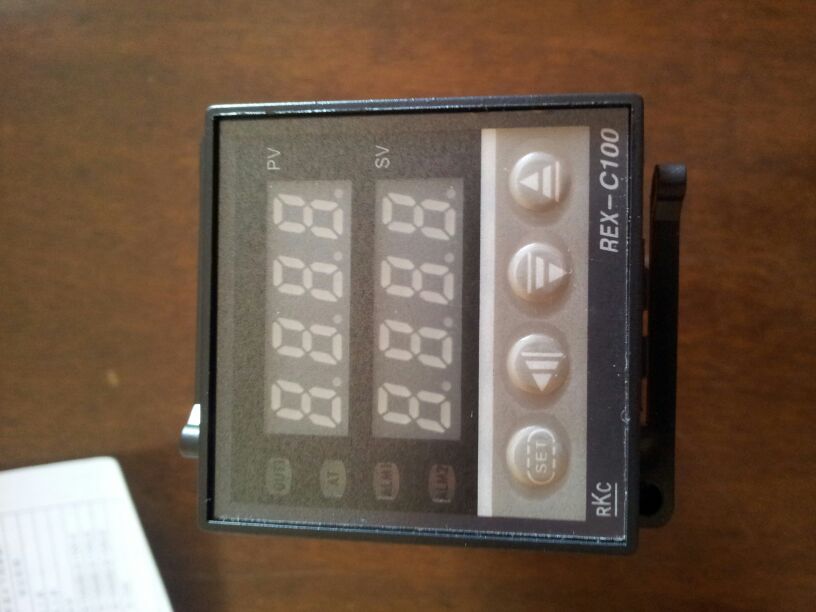

Ragazzi e ' arrivato!
Correggetemi se sbaglio 1 e 2 alimentazione 4 e 5 relè ma quale e 'il + e - ? 9 e 10 termocoppia

Inviato dal mio GT-I9100 con Tapatalk 2

[pocoyo2]

Ricorda che devi fare la modifica di togliere il relè interno, prima.
Poi + e - provi, se non funziona inverti.. Anche se penso che non abbia importanza il verso...

from Galaxy NOTE

[marcus78]

Ricorda che devi fare la modifica di togliere il relè interno, prima.
Poi + e - provi, se non funziona inverti.. Anche se penso che non abbia importanza il verso...

from Galaxy NOTE

grazie lorenzo... perchè la mod di spyro? a me serve per il prehaeter.devo farla necessariamente?
grazie


edit
forse si perchè non ha l uscita a 12 v se ho capito bene dal web

[marcus78]

Modifica al rex fatta.piu tardi provo a collegarlo

Inviato dal mio GT-I9100 con Tapatalk 2

[marcus78]

CI siamo ragazzi finito quasi tutto.domani si fa una prova.

Inviato dal mio GT-I9100 con Tapatalk 2

[marcus78]

ragazzi ci siamo
oggi ho fatto la prima prova su una cpu xenon è venuta via subito senza problemi non presenta bolle.
ditemi se ho esagerato.
r1 2,00 l1 165 d1 90-r2 3,00 l2 195 d2 60-r3 4.00 l3 235 d3 60.
ero troppo euforica quando l ho vista galleggaire non ho nenabche fatto caso se aveva finito il programma e a che temperatura ero.cmq è venuta via.
in questi gg mi attrezzo per fare un video.

[marcus78]

Eccola ragazzi con il jig artigianale.

Inviato dal mio GT-I9100 con Tapatalk 2

[marcus78]

Domanda ma con il vostro jig riuscite a usare tutte e. Otto le viti dei dissi ?
Grazie

Inviato dal mio GT-I9100 con Tapatalk 2

[Armand]

marcus, 2 gradi al secondo l'infrarosso non li segue...è tanto se va ad 1 c/s

[marcus78]

Grazie armand come posso testare solo il top?giusto per vedere come va?devo solo attivare il top?

Inviato dal mio GT-I9100 con Tapatalk 2

[pocoyo2]

Avevo fatto una domanda ma non è apparsa..
Che hai usato come supporto per il top Heather?

[marcus78]

Ciao lorenzo intendi per il top.ho fatto una sorte di imbuto in lamiera.invece per sorreggere il top e 'un profilato in alluminio che usano per pannelli fotovoltaici o automazione.
A dire il vero e ' un avanzo che ho trovato dal fabbro che mi ha fatto la scatola

Inviato dal mio GT-I9100 con Tapatalk 2

[marcus78]

Avevo fatto una domanda ma non è apparsa..
Che hai usato come supporto per il top Heather?

Dopo ti faccio una foto

Inviato dal mio GT-I9100 con Tapatalk 2

[AtTiLa`]

Ma non hai montato il raffreddamento per il top?
In quanto la maggior parte delle macchine IR lo montano.

[spyro82]

si giusto non e che la maggior parte bisogna mettere un sistema di raffredamento (almeno io credo cosi ) poi chiuso cosi come sta hai una bomba di calora sopra perche l'aria calda slae su...

[marcus78]

Ma non hai montato il raffreddamento per il top?
In quanto la maggior parte delle macchine IR lo montano.

No nessuna ventola.mi manca solo la tangenziale a lato.
Come dice spyro cosi tutto il caldo rimane li .

Inviato dal mio GT-I9100 con Tapatalk 2

[spyro82]

No nessuna ventola.mi manca solo la tangenziale a lato.
Come dice spyro cosi tutto il caldo rimane li .

Inviato dal mio GT-I9100 con Tapatalk 2

LOL hai frainteso comunque metti una ventola sopra che tiri aria verso l'esterno a fine processo anches eforse mi semra troppo vicino ..
