rimodernizzazione macchine di rework

**marcus78** · 06-06-13

Sono plate normali da 122x122 ditta italiana.da 400w ne ho 6 montati.

Inviato dal mio GT-I9100 con Tapatalk 2

**saxon1978** · 06-06-13

Sul tasto ptn cambi numero di programma dal 0 fino 9.
Scegli numero di programma che vuoi fare esempio nr.1
Premi tasto set entra per impostare step l1 d1 t1
Dopo usi tasto in basso a destra param per navigare in step. Quando vuoi finire vai con rampa in meno fin che non vedi end e dopo tasto param.

**saxon1978** · 06-06-13

Originariamente Scritto da marcus78

Sono plate normali da 122x122 ditta italiana.da 400w ne ho 6 montati.

Inviato dal mio GT-I9100 con Tapatalk 2

Per Djsaso dico. Devo vedere dove sbaglio.

**marcus78** · 06-06-13

Originariamente Scritto da saxon1978

Sul tasto ptn cambi numero di programma dal 0 fino 9.
Scegli numero di programma che vuoi fare esempio nr.1
Premi tasto set entra per impostare step l1 d1 t1
Dopo usi tasto in basso a destra param per navigare in step. Quando vuoi finire vai con rampa in meno fin che non vedi end e dopo tasto param.

Grazie ciò che devo capire e' i vari settaggio tipo l1 r1
Poi sentivo che si può usare senza step cioè parte e lo stacco io quando voglio
Grazie

Inviato dal mio GT-I9100 con Tapatalk 2

**saxon1978** · 06-06-13

Io quando arrivo con preheater a 140-150 gradi parto con top
Cosi
175º 90s
195 60
225 60
Senza popcorn e va sempre bene. Rampa sempre a 1. Sul ultima fase non aspetto che finisce programma ma sempre controllo con pinzette se si muove bga.
Hai pieno pm.

**saxon1978** · 06-06-13

Si. Puoi fare solo un step diciamo 230º 300s ramp 1 per staccare.
Invece per attaccare devi fare step.

**marcus78** · 06-06-13

Originariamente Scritto da saxon1978

Io quando arrivo con preheater a 140-150 gradi parto con top
Cosi
175º 90s
195 60
225 60
Senza popcorn e va sempre bene. Rampa sempre a 1. Sul ultima fase non aspetto che finisce programma ma sempre controllo con pinzette se si muove bga.
Hai pieno pm.

Liberata casella

Inviato dal mio GT-I9100 con Tapatalk 2

**marcus78** · 06-06-13

ecco il video saso..

[url=http://www.youtube.com/watch?v=aki7h4D0KrY&feature=youtu.be]prima prova plate - YouTube[/url]

**marcus78** · 07-06-13

slope/S numerical value ℃ temperature℃ numerical value ℃ Temperature time S numerical value S
r1 0,5 L1 85 d1 80
r2 0,5 L2 120 d2 50
r3 0,5 L3 180 d3 50
r4 0,5 L4 220 d4 50
è un profilo che è memorizzato nel mio pc 410.
che è cosi gentile da spiegarmi per bene il significato dei valori.
grazie

**AtTiLa`** · 07-06-13

La R indica la rampa la tua è da 0,5°/s
La L indica la temperatura che deve raggiungere
La D invece il tempo che deve dare prima di passare allo step successivo.

Edit: in linea teorica è così e se guardi la tua curva ti rendi conto che non è possibile attuarla in quanto non è possibile che in 230s raggiunga 220° con una rampa da 0,5°/s.

**marcus78** · 07-06-13

grazie quindi dovrei modificare tutte le R e mettere almeno 1 °e L4 portarlo a 235° e D4 almeno 1 minuto.

grazie sei stato gentile.

**AtTiLa`** · 07-06-13

Non è proprio così perche quei valori sono in teoria ma in pratica non è detto che ci si riesca.
Ad esempio la mia macchina (IR6000 Full IR) non riesce a raggiungere 60° in 60s anche se io imposto la R a 2, in teoria dovrebbe essere una rampa di 2°/s quindi mettercene 30s per arrivare a temperatura e mantenerla per altri 30s prima di passare allo step successivo tradotto sarebbe R1 2-L1 60-D1 60 ma la mia macchina ci mette per arrivare a 100° (preriscaldo) circa 140s anche impostando la R a 2.

**marcus78** · 07-06-13

bene deduco che devo fare tante ma tante prove.
tengo come riferimento 60° nel minor tempo possibile?

ma con quel profilo come ti trovi?

**AtTiLa`** · 07-06-13

Il tempo totale per arrivare a 235° circa 7-8 minuti con la mia macchina usando 2 ptn.

**marcus78** · 07-06-13

Originariamente Scritto da AtTiLa`

Il tempo totale per arrivare a 235° circa 7-8 minuti con la mia macchina usando 2 ptn.

2 ptn cosa intendi?
Grazie

Inviato dal mio GT-I9100 con Tapatalk 2

**AtTiLa`** · 07-06-13

Che uso 2 programmazioni una per portare a temperatura la macchina (appunto i 100° di top e i 160° su piastra) e l'altra a seconda di quello che devo fare se con piobo o senza piombo e via discorrendo.

**marcus78** · 07-06-13

Originariamente Scritto da AtTiLa`

Che uso 2 programmazioni una per portare a temperatura la macchina (appunto i 100° di top e i 160° su piastra) e l'altra a seconda di quello che devo fare se con piobo o senza piombo e via discorrendo.

Ok capito.

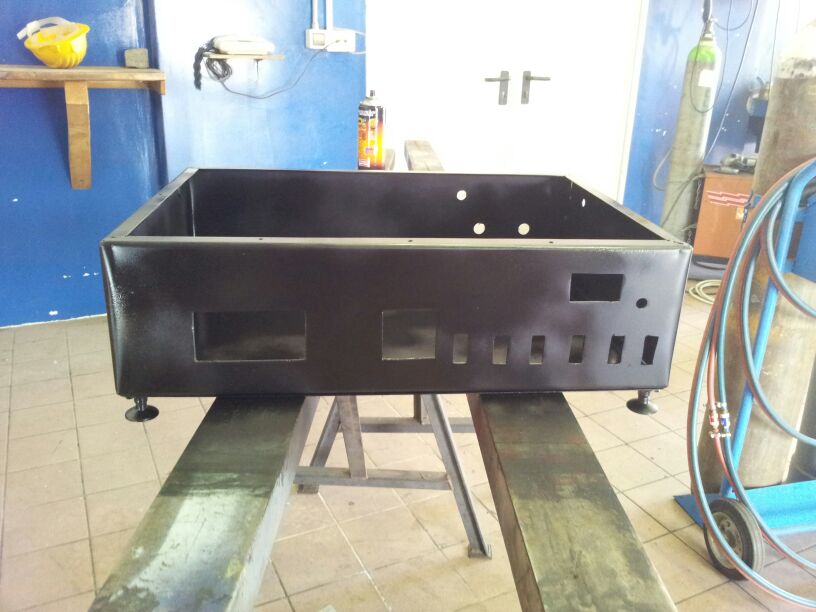

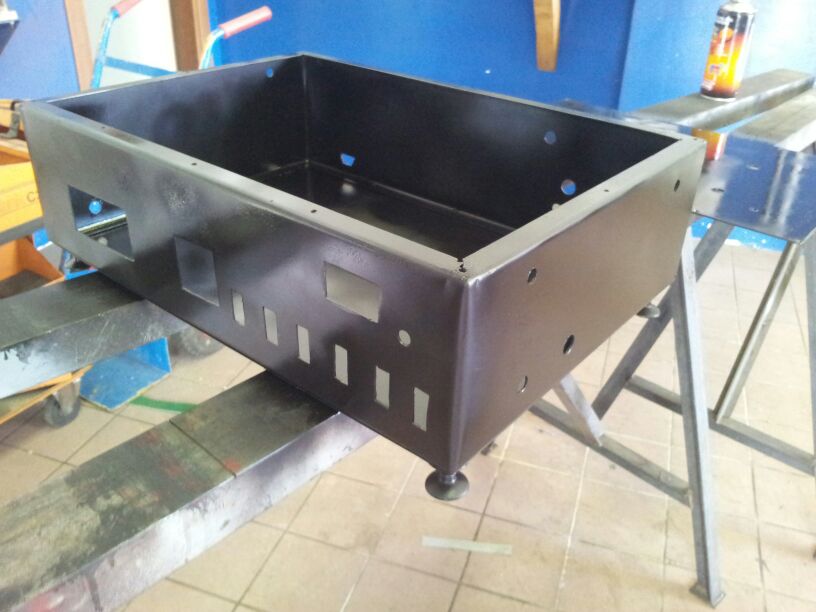

Io sono ancora alle prime prove.a dire il vero devo ancora finire la macchina.

Inviato dal mio GT-I9100 con Tapatalk 2
